公開番号2025110295
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024004148
出願日2024-01-15
発明の名称管理システム、情報処理装置、プログラム、および管理方法
出願人株式会社東芝
代理人弁理士法人iX
主分類G06Q 10/20 20230101AFI20250718BHJP(計算;計数)
要約【課題】設備の不具合に臨機応変に対応できる管理システムを提供する。
【解決手段】管理システムは、設備を撮像する撮像装置と、制御部を備える。制御部は、撮像装置によって撮像された撮像データから、設備の稼働状況に関してオペレータによって提示された提示情報を検出する。管理システムはさらに、検出した提示情報に基づいて、稼働状況を推定する。
【選択図】図1
特許請求の範囲【請求項１】
設備を撮像する撮像装置と制御部とを備える管理システムにおいて、
前記制御部は、
前記撮像装置によって撮像された撮像データから、前記設備の稼働状況に関してオペレータによって提示された提示情報を検出し、
検出した前記提示情報に基づいて、前記稼働状況を推定する、管理システム。
続きを表示（約 1,000 文字）【請求項２】
前記制御部は、前記設備の稼働状況に応じて点灯する信号器が当該設備の停止を示すシグナルを発信したことを検知したことに基づいて、前記提示情報の検出を開始する、請求項１に記載の管理システム。
【請求項３】
前記提示情報は、前記オペレータによって提示された記号表示器の表示である、請求項１に記載の管理システム。
【請求項４】
前記提示情報は、前記オペレータによって提示された文字列表示器の表示である、請求項１に記載の管理システム。
【請求項５】
前記提示情報は、前記オペレータによって提示された当該オペレータの姿勢または動作である、請求項１に記載の管理システム。
【請求項６】
記憶部をさらに備え、
前記制御部は、前記稼働状況として、前記設備における稼働の停止に関する情報を推定し、前記記憶部に登録する、請求項１～５のいずれか１つに記載の管理システム。
【請求項７】
記憶部をさらに備え、
前記制御部は、前記オペレータが入力した前記設備における異常状態に関する情報を、前記記憶部に登録する、請求項１～５のいずれか１つに記載の管理システム。
【請求項８】
設備を撮像する撮像装置によって撮像された撮像データから、前記設備の稼働状況に関してオペレータによって提示された提示情報を検出し、
検出した前記提示情報に基づいて、前記稼働状況を推定する、情報処理装置。
【請求項９】
制御部を備える情報処理装置に処理を実行させるプログラムであって、
前記制御部に、
設備を撮像する撮像装置によって撮像された撮像データを取得するステップと、
取得した前記撮像データから、前記設備の稼働状況に関してオペレータによって提示された提示情報を検出するステップと、
検出した前記提示情報に基づいて、前記稼働状況を推定するステップと、を実行させる、プログラム。
【請求項１０】
制御部に、設備を撮像する撮像装置によって撮像された撮像データを取得するステップと、
制御部に、取得した前記撮像データから、前記設備の稼働状況に関してオペレータによって提示された提示情報を検出するステップと、
制御部に、検出した前記提示情報に基づいて、前記稼働状況を推定するステップと、を実行させる、設備の管理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示の実施形態は、管理システム、情報処理装置、プログラム、および管理方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
工場や倉庫などで稼働する設備の稼働状況を把握し、分析するための管理システムが知られている。この管理システムにおいて、設備が稼働する中で発生し得る様々な不具合に対して、臨機応変に対応できる技術が求められている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１２９２８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示が解決しようとする課題は、設備の不具合に臨機応変に対応できる管理システムを提供することである。
【課題を解決するための手段】
【０００５】
実施形態に係る管理システムは、設備を撮像する撮像装置と、制御部を備える。制御部は、撮像装置によって撮像された撮像データから、設備の稼働状況に関してオペレータによって提示された提示情報を検出する。管理システムは、検出した提示情報に基づいて、稼働状況を推定する。
【図面の簡単な説明】
【０００６】

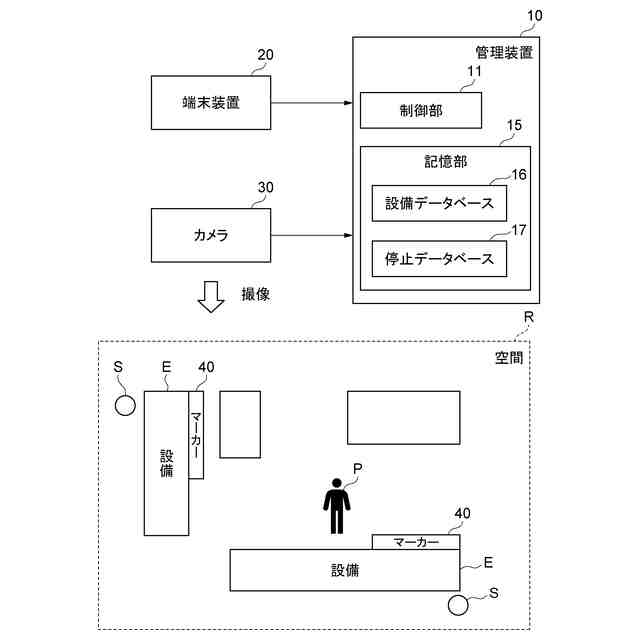

図１は、実施形態に係る管理システム１００の機能構成を示すブロック図である。

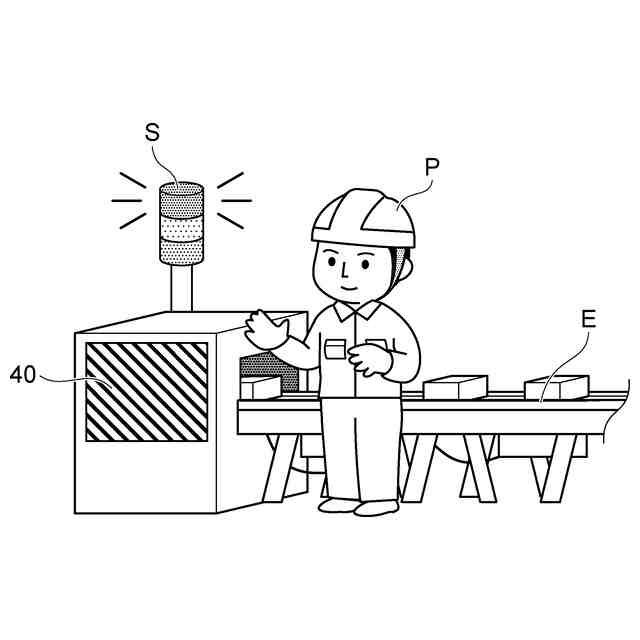

図２は、設備Ｅについて説明するための図である。

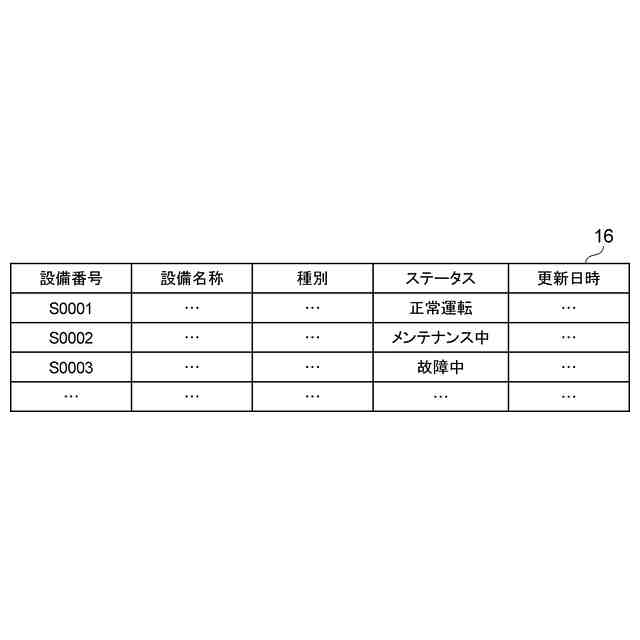

図３は、記憶部１５に記憶される設備データベース１６のデータ構造を示す図である。

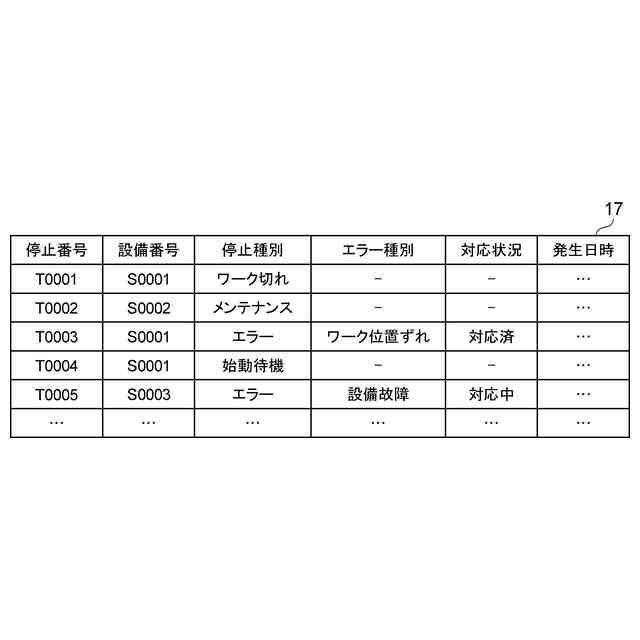

図４は、記憶部１５に記憶される停止データベース１７のデータ構造を示す図である。
図５は、管理システム１００による処理の流れを示すフローチャートである。

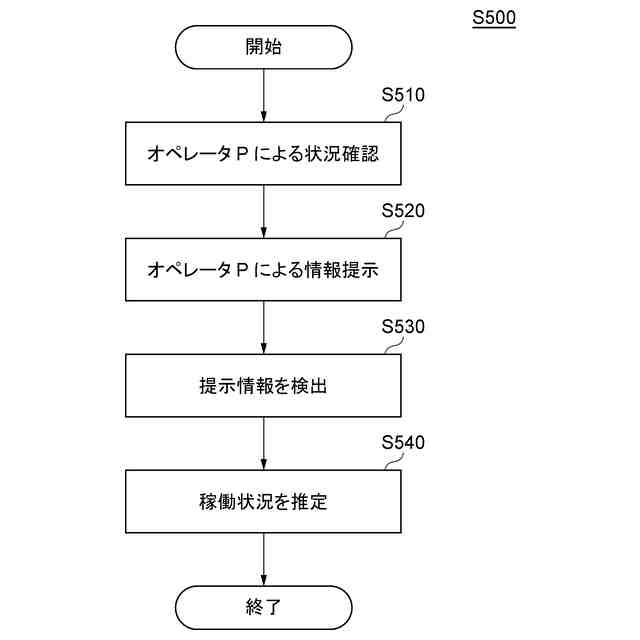

図６は、稼働状況推定処理（Ｓ５００）の流れを示すフローチャートである。

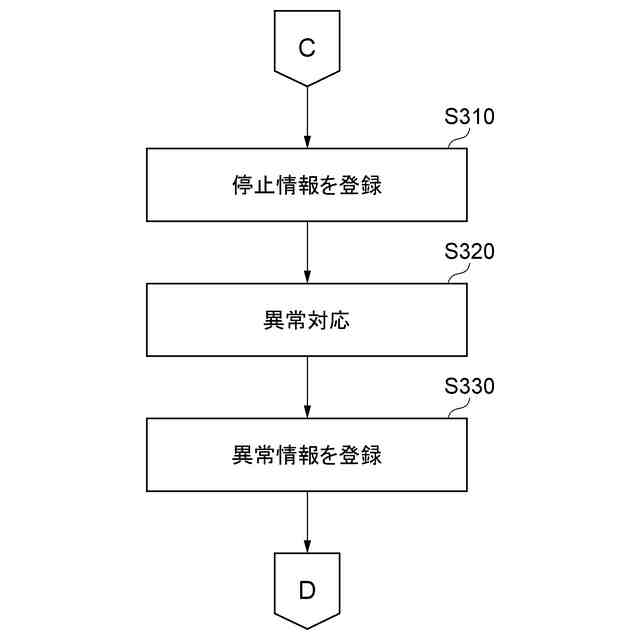

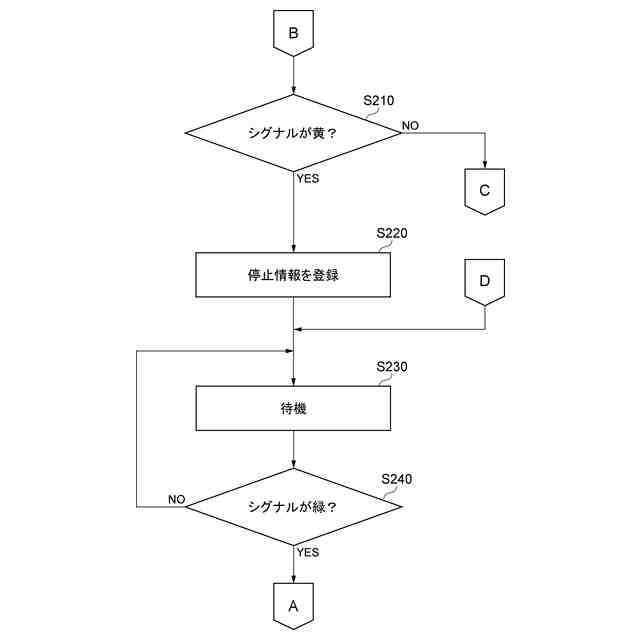

図７は、管理システム１００による処理の流れを示すフローチャートである。
図８は、管理システム１００による処理の流れを示すフローチャートである。

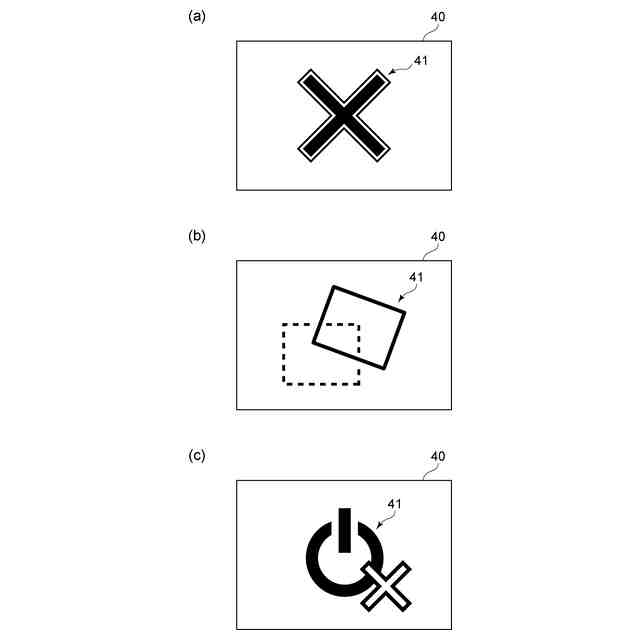

図９は、マーカー４０に表示される記号４１の例を示す図である。
図１０は、マーカー４０に表示される文字列４２の例を示す図である。
図１１は、情報処理装置のハードウェア構成を示すブロック図である。
図１２は、他の実施形態におけるオペレータＰによる稼働状況の提示の例を示す図である。
【発明を実施するための形態】
【０００７】
＜１．実施形態＞
以下に、本開示の各実施形態について図面を参照しつつ説明する。本願明細書と各図において、既に説明したものと同様の要素には同一の符号を付して詳細な説明は繰り返さない。
【０００８】
（１．１．管理システム１００の機能構成）
図１および図２を参照して、実施形態に係る管理システム１００の機能構成を説明する。図１に示すように、管理システム１００は、管理装置１０と、端末装置２０と、カメラ(撮像装置)３０と、マーカー４０を備える。
【０００９】
管理装置１０は、一例としてサーバとして機能する情報処理装置（コンピュータ）であり、管理対象となる設備Ｅに関するデータを管理する。管理装置１０は、制御部１１と、記憶部１５を備える。制御部１１は、プロセッサとして管理装置１０の処理を制御する。記憶部１５は、制御部１１の処理に必要なプログラムおよびデータ、制御部１１の処理によって得られたデータなどを記憶する。一例として、記憶部１５は、設備データベース１６と、停止データベース１７を記憶する。各データベースの詳細は後述する。
【００１０】
端末装置２０は、入力手段及び出力手段を備え、管理システム１００を使用するオペレータ（以下、オペレータＰという）が操作可能な情報処理装置である。端末装置２０は、汎用又は専用のパーソナルコンピュータ、スマートデバイスなどであってもよい。なお、スマートデバイスは、タブレット端末、スマートフォン、スマートグラス、スマートウォッチなどを含む。
（【００１１】以降は省略されています）
