公開番号2025108154
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024001874
出願日2024-01-10
発明の名称電源アダプタ
出願人エレコム株式会社
代理人弁理士法人クレイア特許事務所
主分類H01R 31/02 20060101AFI20250715BHJP(基本的電気素子)
要約【課題】ACコンセントから脱落しにくく、USBケーブルが破損しにくく、狭小な空間でも設置しやすい電源アダプタを提供することにある。

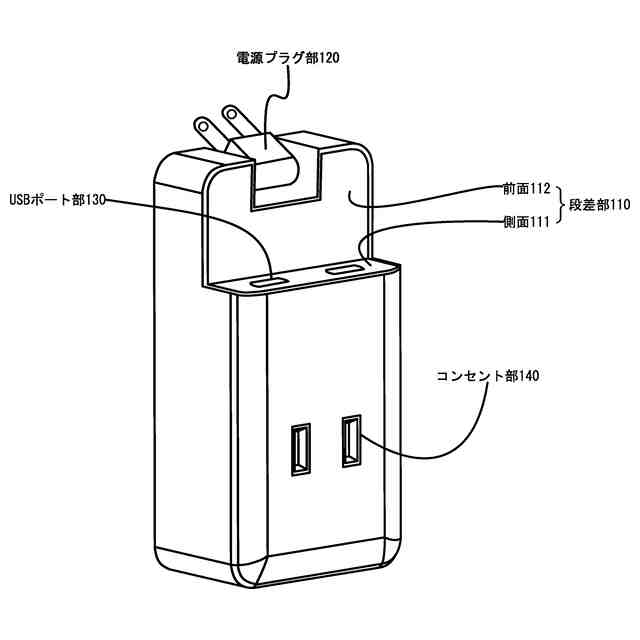

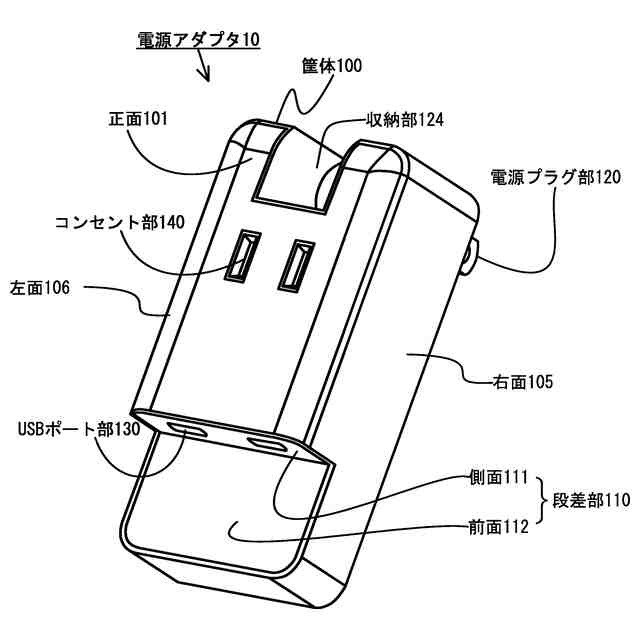

【解決手段】ACコンセントに挿入することができる電源プラグ部120と、USB機器に給電することができるUSBポート部130と、他の機器にAC給電することができるコンセント部140と、正面101、背面102、上面103、下面104、右面105、左面106を有する略直方体形状の筐体100と、を備えた電源アダプタ10であって、電源プラグ部120は、筐体100の背面102の上面103側に設けられ、筐体100は、正面101の下面側104または上面103側に段差部110が設けられ、USBポート部130は、段差部110の正面101に略直交する側面111に設けられている。
【選択図】図1

特許請求の範囲【請求項１】
ＡＣコンセントに挿入することができる電源プラグ部と、ＵＳＢ機器に給電することができるＵＳＢポート部と、正面、背面、上面、下面、右面、左面を有する略直方体形状の筐体と、を備えた電源アダプタであって、
前記電源プラグ部は、前記筐体の前記背面の前記上面側に設けられ、前記筐体に対して任意の角度で回動自在に固定されており、
前記筐体は、前記正面の前記上面側または前記下面側に段差部が設けられ、
前記ＵＳＢポート部は、前記段差部の前記正面に略直交する側面に設けられた、電源アダプタ。
続きを表示（約 850 文字）【請求項２】
前記段差部は、前記正面の前記下面側に設けられ、前記正面に略直交する側面と前記正面に平行で前記背面により近い前面とで階段状に構成された、請求項１に記載の電源アダプタ。
【請求項３】
前記段差部は、前記正面の前記上面側に設けられ、前記正面に略直交する側面と前記正面に平行で前記背面により近い前面とで階段状に構成された、請求項１に記載の電源アダプタ。
【請求項４】
他の機器にＡＣ給電することができるコンセント部を、さらに備え、
前記コンセント部は、前記筐体の前記正面に設けられた、請求項１～３のいずれか１項に記載の電源アダプタ。
【請求項５】

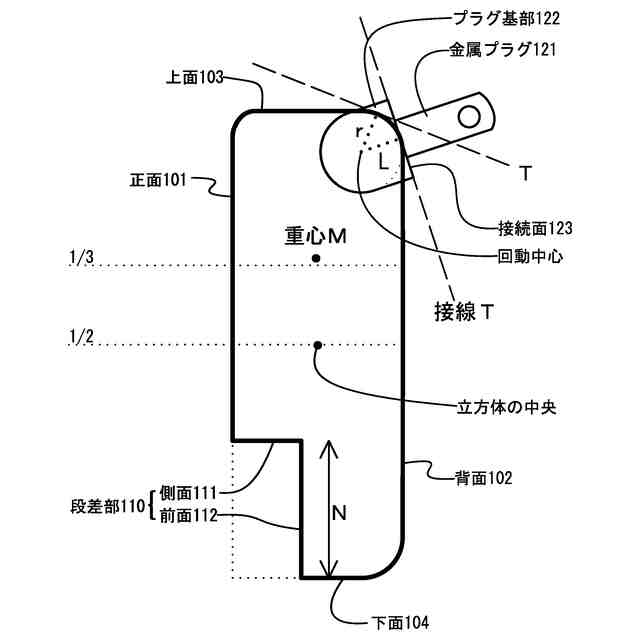

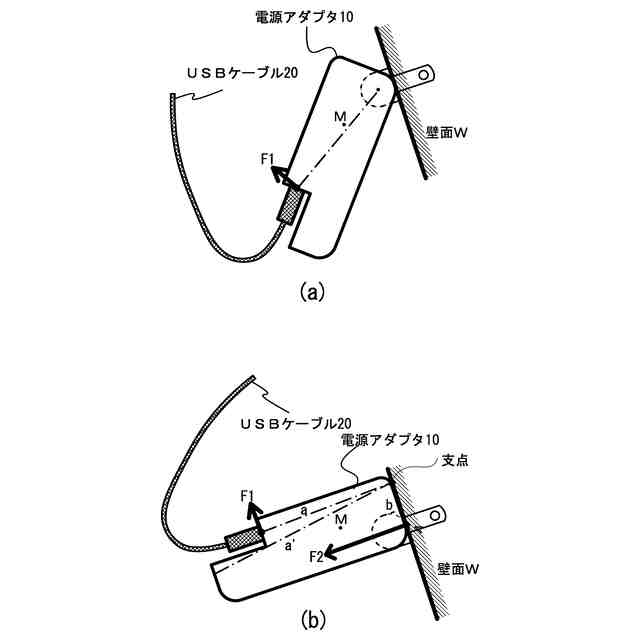

電源アダプタの重心が、前記筐体の中央よりも前記電源プラグ部の側になるように構成された、請求項１～３のいずれか１項に記載の電源アダプタ。
【請求項６】
前記段差部の前記筐体の長手方向の長さＮが１．５ｃｍ以上である、請求項１～３のいずれか１項に記載の電源アダプタ。
【請求項７】
前記筐体は、前記電源プラグ部を収納可能な収納部を備え、
前記電源プラグ部は、前記上面と前記背面との交差する辺と平行に軸支され、前記筐体に対して任意の角度で回動自在に固定されており、
前記電源プラグ部が回動可能な角度の範囲は、９０°超、１８０°以下である、請求項１～３のいずれか１項に記載の電源アダプタ。
【請求項８】
前記電源プラグ部を軸支する前記筐体の前記右面および前記左面の角部は、横断面がＲ形状であり、
前記電源プラグ部は、金属プラグと、前記金属プラグを支えるプラグ基部と、を有し、
前記Ｒ形状を構成する円弧の中心と、前記プラグ基部の回動中心とが一致し、かつ、前記Ｒ形状を構成する円弧の半径ｒと、前記プラグ基部の前記回動中心から対向するコンセントとの接続面までの垂線距離Ｌとが同じ長さである、請求項７に記載の電源アダプタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＵＳＢ機器に給電することができる電源アダプタに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ＵＳＢ機器に給電することができる電源アダプタとして、以下のものが提案されている。
例えば、特許文献１（特開２０１７－１６９４８号公報）には、電源コンセントが一箇所しかない環境下においても、他の電気機器への給電を行うことができるとともに、電源コンセントがない環境下においても、ＵＳＢ給電を必要とする電子機器の使用が可能となる給電ユニットが提案されている。
【０００３】
特許文献１に記載の給電ユニットは、給電ユニット本体の下ケースにおいて、電源プラグと隣接する部分には電源プラグと電気的に接続された第１のＡＣ補助電源コンセントと第２のＡＣ補助電源コンセントが設けられている。下ケースの一端側にはＡＣ電源コンセントに差し込まれる電源プラグが設けられている。下ケースの他端側にはパソコン用のスピーカ等の電子機器への電力の給電ポートとなるＵＳＢポートが設けられている。ＵＳＢポートへは電源プラグから出力される電力またはバッテリーから出力される電力が電気回路１５を介して選択的に出力されるようになっているものである。
【０００４】
特許文献２（特開２０１４－７５３４９号公報）には、回転可能なＵＳＢコンセントの構造を設けることによりＵＳＢ差し込み口の使用範囲を広げることができる、部分的に回転可能な電源コンセントが提案されている。
【０００５】
特許文献２に記載の電源コンセントは、一面に差し込み口が設けられると共に他面にプラグが設けられており、少なくとも一つの回転軸部材を具える本体と、該回転軸部材によって該本体と枢設され、該本体における垂直方向であるＸ軸を軸心として任意の角度で水平回転する回転体と、該回転体における水平方向であるＹ軸心に設けられ、該回転体に連動して回転する、電子機器に電源を供給するための少なくとも一つのＵＳＢ差し込み口とを備えているものである。
【０００６】
特許文献３（特開２０１１－１３８７３８号公報）には、回転可能なＵＳＢコンセントの構造を設けることによりＵＳＢ差し込み口の使用範囲を広げることができる、部分的に回転可能な電源コンセントが提案されている。
【０００７】
特許文献３に記載の電源コンセントは、少なくとも一つの回転軸部材を具える本体と、該本体上に設けられる少なくとも一組の差し込み口と、該回転軸部材によって該本体と枢設され、該回転軸部材を軸心にして回転する回転体と、該回転体上に設けられ、該回転体に連動して回転する少なくとも一つのＵＳＢ差し込み口とを備えているものである。
【０００８】
特許文献４（実用新案登録第３１４１３０３号公報）には、ＵＳＢ差込口を備えたＵＳＢ給電機能付き平型タップが提案されている。
【０００９】
特許文献４に記載の平型タップは、上下のケーシングを合着させた平型タップケーシング１と、平型タップケーシング１に形成した凹部１ａと、凹部１ａに回動可能に装着した栓刃用ホルダー２と、栓刃用ホルダー２に突設した一対の栓刃金具３と、一対の栓刃金具３に電気的に接続させた受刃金具４と、凹部１ａと直交する平型タップケーシング１の両側面に設けた受刃金具４の受刃部４ａにプラグを挿通させるプラグ挿入口を設けた受刃カバー５とを備え、受刃金具４に電気的に接続させたＵＳＢ基板６を平型タップケーシング１に内装すると共にＵＳＢ差込口６ａを凹部１ａと平行する平型タップケーシング１の側面に設けたものである。
【先行技術文献】
【特許文献】
【００１０】
特開２０１７－１６９４８号公報
特開２０１４－７５３４９号公報
特開２０１１－１３８７３８号公報
実用新案登録第３１４１３０３号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
