発明の名称コンダクションデバイス及び記憶装置
出願人エレコム株式会社
代理人弁理士法人R&C
主分類H01R 13/52 20060101AFI20250529BHJP(基本的電気素子)
要約【課題】キャップ等の部品の紛失を回避することができ、かつ、使用しないときはコネクタを粉塵等から保護することを可能とするコンダクションデバイスと当該コンダクションデバイスを備えた記憶装置を提供する。
【解決手段】ケース2と、ケース2内に収納されたコネクタ12と、ケース2に設けられた開口20と、開口20を開放する開放状態と開口を閉鎖する閉鎖状態とに切替可能なシャッタ41と、コネクタ12を動作させる操作部3と、を備え、コネクタ12がケース2内に収納された状態で操作部3が操作されることにより、シャッタ41が閉鎖状態から開放状態に切替り、コネクタ12が開口20を介してケース2から突出し、コネクタ12がケース2から突出した状態で操作部3が操作されることにより、コネクタ12が開口20を介してケース2内に後退して、シャッタ41が開放状態から閉鎖状態に切替る。

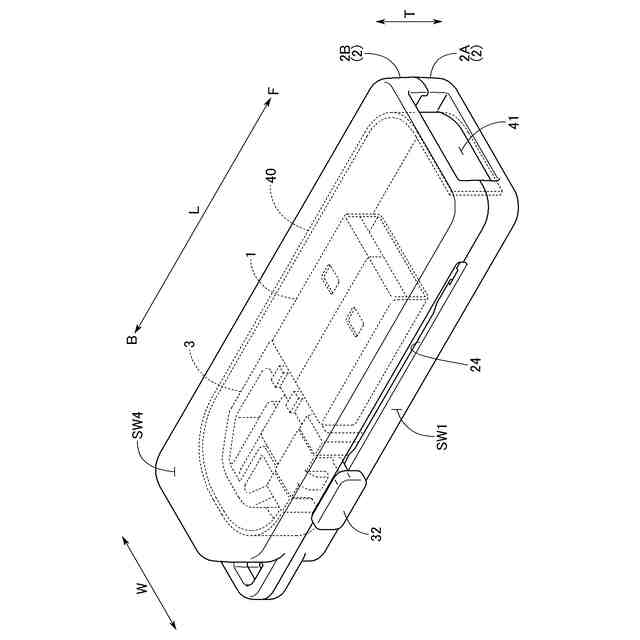

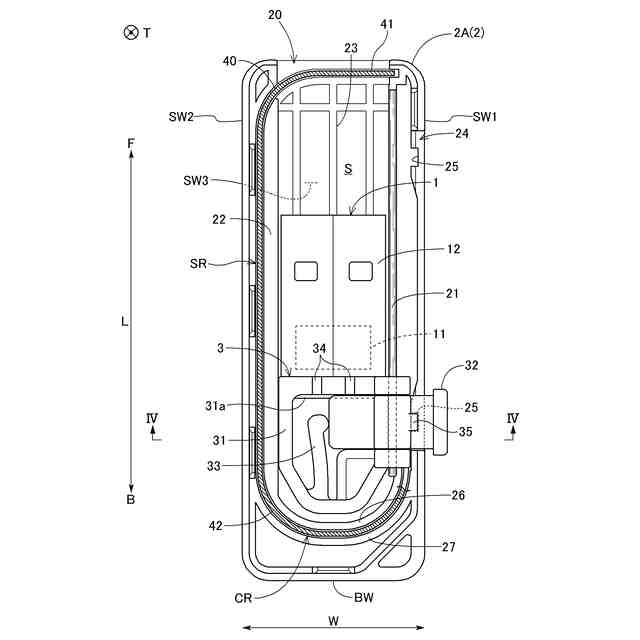

【選択図】図2
特許請求の範囲【請求項１】
ケースと、
前記ケース内に収納されたコネクタと、
前記ケースに設けられた開口と、
前記開口を開放する開放状態と前記開口を閉鎖する閉鎖状態とに切替可能なシャッタと、
前記コネクタを動作させる操作部と、を備え、
前記コネクタが前記ケース内に収納された状態で前記操作部が操作されることにより、前記シャッタが前記閉鎖状態から前記開放状態に切替り、前記コネクタが前記開口を介して前記ケースから突出し、
前記コネクタが前記ケースから突出した状態で前記操作部が操作されることにより、前記コネクタが前記開口を介して前記ケース内に後退して、前記シャッタが前記開放状態から前記閉鎖状態に切替るコンダクションデバイス。
続きを表示（約 1,500 文字）【請求項２】
前記操作部が前記ケースの側面に沿ってスライド操作可能であり、
前記操作部が前記開口側にスライド操作されることにより前記コネクタが前記ケースから突出し、前記操作部が前記開口とは反対側にスライド操作されることにより前記コネクタが前記ケース内に後退する請求項１に記載のコンダクションデバイス。
【請求項３】
前記シャッタと前記操作部とを連結する連結部を備え、
前記ケースが、第１側壁と、前記第１側壁に対向する第２側壁とを有し、
前記操作部が前記第１側壁の長手方向に沿ってスライド操作可能であり、
前記連結部が前記シャッタから前記第２側壁の内面に沿って延び且つ前記連結部の前記操作部側の端部が前記第１側壁側において前記操作部に連結され、
前記閉鎖状態にある前記シャッタの前記連結部とは反対側の端部が、前記開口における前記第１側壁の側に位置し、

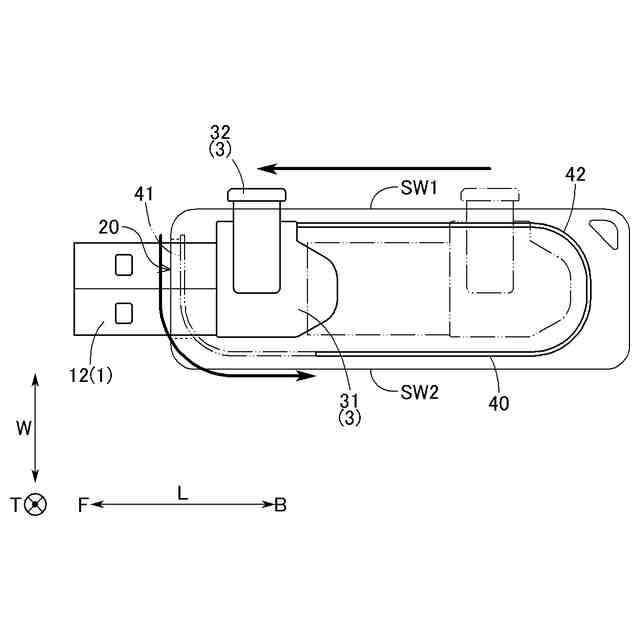

前記操作部が前記開口側に操作されると、前記シャッタが前記連結部により前記開口と反対側に引き操作されることにより、前記シャッタの前記端部が前記開口における前記第１側壁側から前記第２側壁側に移動して、前記シャッタが前記開放状態となり、

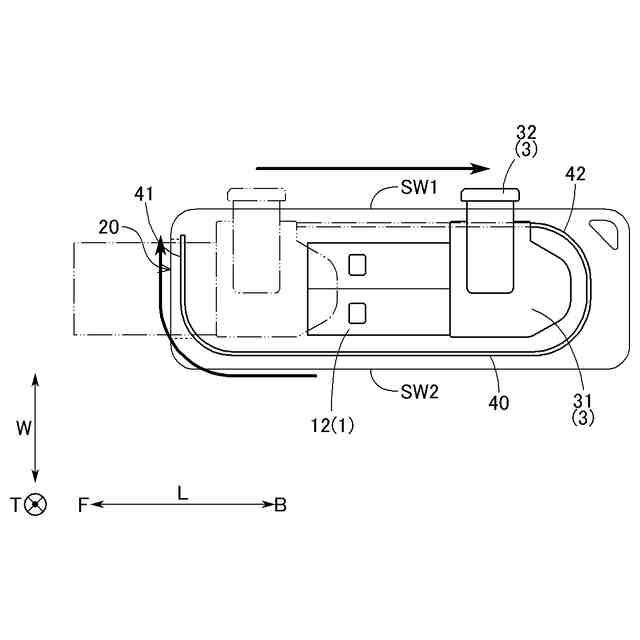

前記操作部が前記開口とは反対側に操作されると、前記シャッタが前記連結部により前記開口側に押し操作されることにより、前記シャッタの前記端部が前記開口における前記第２側壁側から前記第１側壁側に移動して、前記シャッタが前記閉鎖状態となる請求項２に記載のコンダクションデバイス。
【請求項４】
前記ケースが、第１側壁と、前記第１側壁に対向する第２側壁と、前記第１側壁及び前記第２側壁に隣接する第３側壁と、前記第１側壁及び前記第２側壁に隣接し且つ前記第３側壁に対向する第４側壁とを有し、
前記第１側壁の長手方向に沿って前記操作部をガイドするガイド穴部が形成され、
前記第３側壁の内面に沿って前記ガイド穴部に対向する内壁が形成され、
前記第２側壁と前記内壁とにより前記コネクタが収納されるコネクタ収納空間が区画され、
前記内壁と前記第４側壁との間に隙間が設けられ、
前記ガイド穴部及び前記隙間を介して、前記操作部が前記第１側壁の外側と前記コネクタ収納空間とに亘って設けられている請求項２に記載のコンダクションデバイス。
【請求項５】
前記操作部に、前記内壁が入り込む溝部が形成され、前記操作部が前記内壁に沿ってスライド移動する請求項４に記載のコンダクションデバイス。
【請求項６】
前記操作部が、
前記第１側壁の外側において人為操作される人為操作部と、
前記コネクタ収納空間において前記コネクタに接続され、前記人為操作部に対する操作に伴って前記コネクタを動作させるコネクタ操作部と、を有する請求項４に記載のコンダクションデバイス。
【請求項７】
前記第３側壁の内面における前記コネクタ収納空間に位置する部分の長手方向に沿ってリブが形成され、前記第４側壁の内面における前記コネクタ収納空間に位置する部分の長手方向に沿ってリブが形成され、
前記コネクタ操作部が前記リブに沿ってスライド移動する請求項６に記載のコンダクションデバイス。
【請求項８】
請求項１から７のいずれか１項に記載のコンダクションデバイスと、記憶部と、を備え、
前記コンダクションデバイスを介して、前記記憶部への情報の記憶及び前記記憶部に記憶された情報の出力を行う記憶装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、外部機器に接続することで外部機器と電気的接続が可能なコンダクションデバイス及び当該コンダクションデバイスを備えた記憶装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来のコンダクションデバイスとして、特許文献１に記載されているように、コンダクションデバイスを備えたＵＳＢメモリがある。このようなＵＳＢメモリとして、コネクタをＵＳＢメモリ本体に収納可能なものがある（図８参照）。
【０００３】
また、従来のコンダクションデバイスを備えたＵＳＢメモリとして、特許文献２に記載されているように、コネクタを覆い、取り外し可能なキャップを備えるものがある。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－０７２６１３号公報
特開２００９－１４６３１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１に記載されているようなＵＳＢメモリでは、コネクタが格納されている状態であっても、コネクタが挿通する開口（特許文献１では「開口部」）によって、コネクタが露出している状態であった。
【０００６】
このようなコンダクションデバイスでは、コネクタを塵埃等から保護することができないだけでなく、常にコネクタが開口から露出していることから、使用者によっては不快に感じることがあった。
【０００７】
また、特許文献２に記載されているようなＵＳＢメモリでは、キャップによってコネクタが覆われているが、使用時にはキャップを外すため、キャップを紛失してしまう恐れがあった。
【０００８】
そこで、本発明の目的は、キャップ等の部品の紛失を回避することができ、かつ、使用しないときはコネクタを粉塵等から保護することを可能とするコンダクションデバイスと当該コンダクションデバイスを備えた記憶装置を提供することである。
【課題を解決するための手段】
【０００９】
本発明のコンダクションデバイスは、ケースと、前記ケース内に収納されたコネクタと、前記ケースに設けられた開口と、前記開口を開放する開放状態と前記開口を閉鎖する閉鎖状態とに切替可能なシャッタと、前記コネクタを動作させる操作部と、を備え、前記コネクタが前記ケース内に収納された状態で前記操作部が操作されることにより、前記シャッタが前記閉鎖状態から前記開放状態に切替り、前記コネクタが前記開口を介して前記ケースから突出し、前記コネクタが前記ケースから突出した状態で前記操作部が操作されることにより、前記コネクタが前記開口を介して前記ケース内に後退して、前記シャッタが前記開放状態から前記閉鎖状態に切替る。
【００１０】
この発明によれば、コネクタが開口を介して突出している使用状態では、シャッタは開口を開放する開放状態となり、コネクタがケース内に後退している収納状態では、シャッタは開口を閉鎖する閉鎖状態となる。したがって、収納状態つまり使用しないときは、コネクタは露出せず、シャッタやケースに覆われている状態となる。その結果、コネクタを粉塵等から保護することが可能となる。
（【００１１】以降は省略されています）
