公開番号2025106331
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025051589,2023518692
出願日2025-03-26,2022-04-28
発明の名称通信装置、基地局、及び通信方法
出願人株式会社デンソー,トヨタ自動車株式会社
代理人弁理士法人小澤知的財産事務所
主分類H04W 72/232 20230101AFI20250708BHJP(電気通信技術)
要約【課題】セルグループSSSG切り替えを適切に行うことを可能とする。
【課題手段】基地局(200)によって1つ又は複数のセルグループが設定される通信装置(100)は、前記1つ又は複数のセルグループのいずれかのセルグループに属するサービングセルにおいて、物理下りリンク制御チャネル(PDCCH)の監視に関する情報フィールドを含む下りリンク制御情報(DCI)を前記基地局(200)から受信する受信部(110)と、前記情報フィールドにセットされる値に基づいて、前記PDCCHの監視に関する手順を実行する制御部(120)と、を備える。前記PDCCHの監視に関する手順は、前記DCIが受信された前記サービングセルが属する前記セルグループ内の全てのサービングセルに対して適用される。
【選択図】図8
特許請求の範囲【請求項１】
物理下りリンク共用チャネル（ＰＤＳＣＨ）のスケジューリングに用いられる下りリンク制御情報（ＤＣＩ）フォーマットに物理下りリンク制御チャネル（ＰＤＣＣＨ）の監視に関する情報フィールドが存在するかを判定するための情報を含むＲＲＣメッセージを基地局（２００）から受信する受信部（１１０）と、
サービングセルの下りリンクＢＷＰにおける前記ＰＤＣＣＨの監視を制御する制御部（１２０）と、を備え、
前記制御部（１２０）は、
前記情報に基づいて前記ＤＣＩフォーマットに前記ＰＤＣＣＨの監視に関する情報フィールドが存在すると判定した場合、前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる第１の値に基づいて前記ＰＤＣＣＨの監視に対するサーチスペースセットのグループの切り替えを実行し、前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる第２の値に基づいて前記ＰＤＣＣＨの監視のスキッピングを実行する
通信装置（１００）。
続きを表示（約 2,600 文字）【請求項２】
前記制御部は、
前記情報に基づいて、物理上りリンク共用チャネル（ＰＵＳＣＨ）のスケジューリングに用いられるＤＣＩフォーマットに前記ＰＤＣＣＨの監視に関する情報フィールドが存在するかを判定し、
前記ＰＵＳＣＨのスケジューリングに用いられるＤＣＩフォーマットに含まれる前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる前記第１の値に基づいて、前記ＰＤＣＣＨの監視に対するサーチスペースセットのグループの切り替えを実行し、
前記ＰＵＳＣＨのスケジューリングに用いられるＤＣＩフォーマットに含まれる前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる前記第２の値に基づいて、前記ＰＤＣＣＨの監視のスキッピングを実行する
請求項１に記載の通信装置。
【請求項３】
前記ＰＤＳＣＨのスケジューリングに用いられるＤＣＩフォーマットは、Ｃ－ＲＮＴＩ（Ｃｅｌｌ－ＲａｄｉｏＮｅｔｗｏｒｋＴｅｍｐｏｒａｒｙＩｄｅｎｔｉｆｉｅｒ）、ＭＣＳ－Ｃ－ＲＮＴＩ（ＭｏｄｕｌａｔｉｏｎａｎｄＣｏｄｉｎｇＳｃｈｅｍｅ－Ｃ－ＲＮＴＩ）、及び、ＣＳ－ＲＮＴＩ（ＣｏｎｆｉｇｕｒｅｄＳｃｈｅｄｕｌｉｎｇ－ＲＮＴＩ）のいずれかがスクランブルされたＣＲＣパリティビットが付加される
請求項１に記載の通信装置（１００）。
【請求項４】
前記ＲＲＣメッセージは、１つ又は複数のセルグループを設定するための情報を含む、
請求項１から請求項３のいずれかに記載の通信装置（１００）。
【請求項５】
物理下りリンク共用チャネル（ＰＤＳＣＨ）のスケジューリングに用いられる下りリンク制御情報（ＤＣＩ）フォーマットに物理下りリンク制御チャネル（ＰＤＣＣＨ）の監視に関する情報フィールドが存在するかを判定するための情報を含むＲＲＣメッセージを通信装置（１００）に送信する送信部（２１０）と、
サービングセルの下りリンクＢＷＰにおける前記ＰＤＣＣＨの監視を制御する制御部（２３０）と、を備え、
前記制御部（２３０）は、
前記情報に基づいて前記ＤＣＩフォーマットに前記ＰＤＣＣＨの監視に関する情報フィールドが存在すると指示した場合、前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる第１の値に基づいて前記ＰＤＣＣＨの監視に対するサーチスペースセットのグループの切り替えを指示し、前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる第２の値に基づいて前記ＰＤＣＣＨの監視のスキッピングを指示する
基地局（２００）。
【請求項６】
前記情報は、物理上りリンク共用チャネル（ＰＵＳＣＨ）のスケジューリングに用いられるＤＣＩフォーマットに前記ＰＤＣＣＨの監視に関する情報フィールドが存在するかを判定するために用いられ、
前記制御部は、
前記ＰＵＳＣＨのスケジューリングに用いられるＤＣＩフォーマットに含まれる前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる前記第１の値に基づいて、前記ＰＤＣＣＨの監視に対するサーチスペースセットのグループの切り替えを指示し、
前記ＰＵＳＣＨのスケジューリングに用いられるＤＣＩフォーマットに含まれる前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる前記第２の値に基づいて、前記ＰＤＣＣＨの監視のスキッピングを指示する
請求項５に記載の基地局（２００）。
【請求項７】
前記ＰＤＳＣＨのスケジューリングに用いられるＤＣＩフォーマットは、Ｃ－ＲＮＴＩ（Ｃｅｌｌ－ＲａｄｉｏＮｅｔｗｏｒｋＴｅｍｐｏｒａｒｙＩｄｅｎｔｉｆｉｅｒ）、ＭＣＳ－Ｃ－ＲＮＴＩ（ＭｏｄｕｌａｔｉｏｎａｎｄＣｏｄｉｎｇＳｃｈｅｍｅ－Ｃ－ＲＮＴＩ）、及び、ＣＳ－ＲＮＴＩ（ＣｏｎｆｉｇｕｒｅｄＳｃｈｅｄｕｌｉｎｇ－ＲＮＴＩ）のいずれかがスクランブルされたＣＲＣパリティビットが付加される
請求項５に記載の基地局（２００）。
【請求項８】
前記ＲＲＣメッセージは、１つ又は複数のセルグループを設定するための情報を含む、
請求項５から請求項７のいずれかに記載の基地局（２００）。
【請求項９】
通信装置（１００）で用いられる通信方法であって、
物理下りリンク共用チャネル（ＰＤＳＣＨ）のスケジューリングに用いられる下りリンク制御情報（ＤＣＩ）フォーマットに物理下りリンク制御チャネル（ＰＤＣＣＨ）の監視に関する情報フィールドが存在するかを判定するための情報を含むＲＲＣメッセージを基地局（２００）から受信するステップと、
サービングセルの下りリンクＢＷＰにおける前記ＰＤＣＣＨの監視を制御するステップと、を有し、
前記ＰＤＣＣＨの監視を制御するステップにおいて、前記情報に基づいて前記ＤＣＩフォーマットに前記ＰＤＣＣＨの監視に関する情報フィールドが存在すると判定した場合、前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる第１の値に基づいて前記ＰＤＣＣＨの監視に対するサーチスペースセットのグループの切り替えを実行し、前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる第２の値に基づいて前記ＰＤＣＣＨの監視のスキッピングを実行する
通信方法。
【請求項１０】
前記情報に基づいて、物理上りリンク共用チャネル（ＰＵＳＣＨ）のスケジューリングに用いられるＤＣＩフォーマットに前記ＰＤＣＣＨの監視に関する情報フィールドが存在するかを判定するステップと、
前記ＰＵＳＣＨのスケジューリングに用いられるＤＣＩフォーマットに含まれる前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる前記第１の値に基づいて、前記ＰＤＣＣＨの監視に対するサーチスペースセットのグループの切り替えを実行するステップと、
前記ＰＵＳＣＨのスケジューリングに用いられるＤＣＩフォーマットに含まれる前記ＰＤＣＣＨの監視に関する情報フィールドにセットされる前記第２の値に基づいて、前記ＰＤＣＣＨの監視のスキッピングを実行するステップと、を有する
請求項９に記載の通信方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信システムで用いる通信装置、基地局、及び方法に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
近年、移動通信システムの標準化プロジェクトである３ＧＰＰ（３ｒｄＧｅｎｅｒａｔｉｏｎＰａｒｔｎｅｒｓｈｉｐＰｒｏｊｅｃｔ）において、無線リソース制御（ＲＲＣ）コネクティッド状態にあるユーザ装置の消費電力を低減するパワーセービング技術を第５世代（５Ｇ）システムに導入することが検討されている。例えば、物理下りリンク制御チャネル（ＰＤＣＣＨ）が配置される候補タイミングに相当するサーチスペースの周期を長くすることにより、ＰＤＣＣＨの監視に必要な消費電力を低減できる。
【０００３】
このような技術として、通常のサーチスペース周期を有するサーチスペースセットグループ（ＳＳＳＧ）と、通常のサーチスペース周期よりもサーチスペース周期が長い又はサーチスペースが存在しないパワーセービング用のＳＳＳＧとを含む複数のＳＳＳＧをユーザ装置に設定し、基地局がＳＳＳＧの切り替えをユーザ装置に動的に指示する技術が提案されている（非特許文献１乃至３参照）。これにより、ユーザ装置のトラフィック状態に応じて最適なＳＳＳＧを適用可能としつつ、ユーザ装置の消費電力を低減できる。
【０００４】
また、ＳＳＳＧを一斉に切り替え可能な複数のセルからなるセルグループをユーザ装置に設定し、セルグループ内のすべてのサービングセルについてＳＳＳＧを一斉に切り替えるＳＳＳＧ切り替え（以下、「セルグループＳＳＳＧ切り替え」と称する）の技術も存在する。
【先行技術文献】
【非特許文献】
【０００５】
３ＧＰＰ寄書Ｒ１－２１００１７０ “ＤＣＩ－ｂａｓｅｄｐｏｗｅｒｓａｖｉｎｇａｄａｐｔａｔｉｏｎｓｏｌｕｔｉｏｎｓ”
３ＧＰＰ寄書Ｒ１－２１００５９３ “ＯｎｅｎｈａｎｃｅｍｅｎｔｓｔｏＤＣＩ－ｂａｓｅｄＵＥｐｏｗｅｒｓａｖｉｎｇｄｕｒｉｎｇＤＲＸａｃｔｉｖｅｔｉｍｅ”
３ＧＰＰ寄書Ｒ１－２１０１４７６ “ＤＣＩ－ｂａｓｅｄｐｏｗｅｒｓａｖｉｎｇａｄａｐｔａｔｉｏｎｄｕｒｉｎｇＤＲＸＡｃｔｉｖｅＴｉｍｅ”
【発明の概要】
【０００６】
第１の態様に係る通信装置は、基地局によって１つ又は複数のセルグループが設定される通信装置であって、前記１つ又は複数のセルグループのいずれかのセルグループに属するサービングセルにおいて、物理下りリンク制御チャネル（ＰＤＣＣＨ）の監視に関する情報フィールドを含む下りリンク制御情報（ＤＣＩ）を前記基地局から受信する受信部と、前記情報フィールドにセットされる値に基づいて、前記ＰＤＣＣＨの監視に関する手順を実行する制御部と、を備える。前記ＰＤＣＣＨの監視に関する手順は、前記ＤＣＩが受信された前記サービングセルが属する前記セルグループ内の全てのサービングセルに対して適用される。
【０００７】
第２の態様に係る基地局は、通信装置に対して１つ又は複数のセルグループを設定する基地局であって、前記１つ又は複数のセルグループのいずれかのセルグループに属するサービングセルにおいて、物理下りリンク制御チャネル（ＰＤＣＣＨ）の監視に関する情報フィールドを含む下りリンク制御情報（ＤＣＩ）を前記通信装置へ送信する送信部と、前記情報フィールドにセットされる値に基づいて、前記ＰＤＣＣＨの監視に関する手順を制御する制御部と、を備える。前記ＰＤＣＣＨの監視に関する手順は、前記ＤＣＩが受信された前記サービングセルが属する前記セルグループ内の全てのサービングセルに対して適用される。
【０００８】
第３の態様に係る方法は、基地局によって１つ又は複数のセルグループが設定される通信装置で実行する方法であって、前記１つ又は複数のセルグループのいずれかのセルグループに属するサービングセルにおいて、物理下りリンク制御チャネル（ＰＤＣＣＨ）の監視に関する情報フィールドを含む下りリンク制御情報（ＤＣＩ）を前記基地局から受信するステップと、前記情報フィールドにセットされる値に基づいて、前記ＰＤＣＣＨの監視に関する手順を実行するステップと、を有する。前記ＰＤＣＣＨの監視に関する手順は、前記ＤＣＩが受信された前記サービングセルが属する前記セルグループ内の全てのサービングセルに対して適用される。
【０００９】
第４の態様に係る方法は、通信装置に対して１つ又は複数のセルグループを設定する基地局で実行する方法であって、前記１つ又は複数のセルグループのいずれかのセルグループに属するサービングセルにおいて、物理下りリンク制御チャネル（ＰＤＣＣＨ）の監視に関する情報フィールドを含む下りリンク制御情報（ＤＣＩ）を前記通信装置へ送信するステップと、前記情報フィールドにセットされる値に基づいて、前記ＰＤＣＣＨの監視に関する手順を制御するステップと、を有する。前記ＰＤＣＣＨの監視に関する手順は、前記ＤＣＩが受信された前記サービングセルが属する前記セルグループ内の全てのサービングセルに対して適用される。
【図面の簡単な説明】
【００１０】
本開示についての上記目的およびその他の目的、特徴や利点は、添付の図面を参照しながら下記の詳細な記述により、明確になる。その図面は、

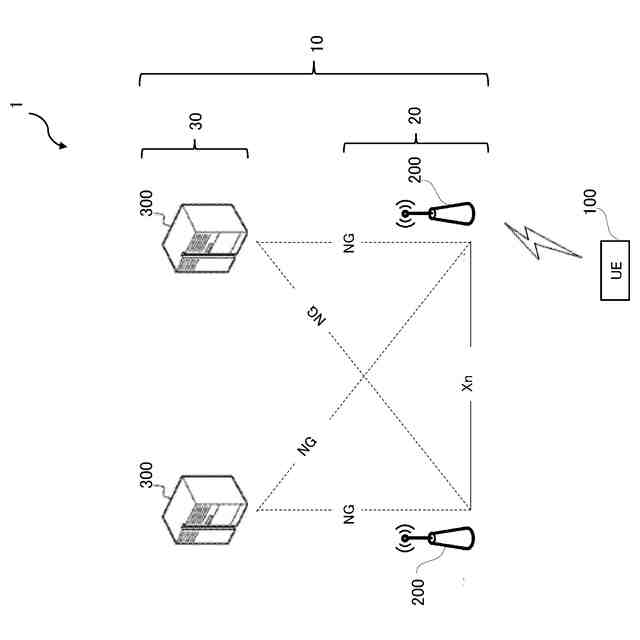

図１は、実施形態に係る移動通信システムの構成を示す図であり、

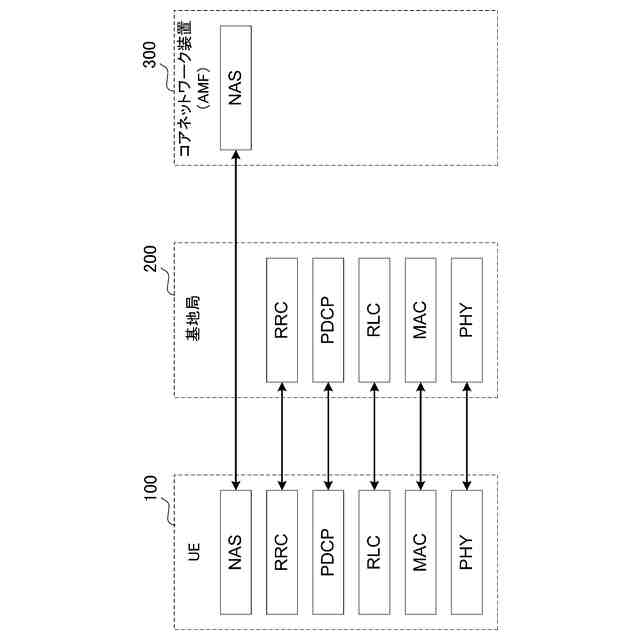

図２は、実施形態に係るプロトコルスタックの構成例を示す図であり、
図３は、実施形態に係るサーチスペース及びＳＳＳＧ切り替えについて説明するための図であり、

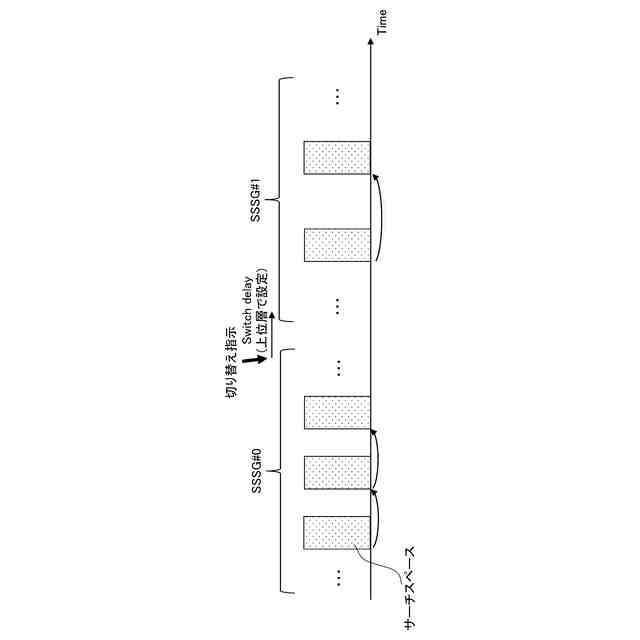

図４は、実施形態に係るサーチスペース及びＳＳＳＧ切り替えについて説明するための図であり、

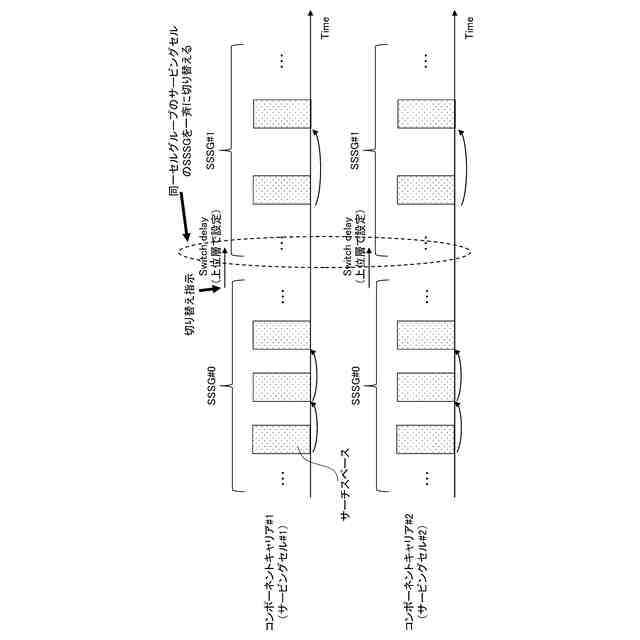

図５は、実施形態に係るサーチスペース及びＳＳＳＧ切り替えについて説明するための図であり、

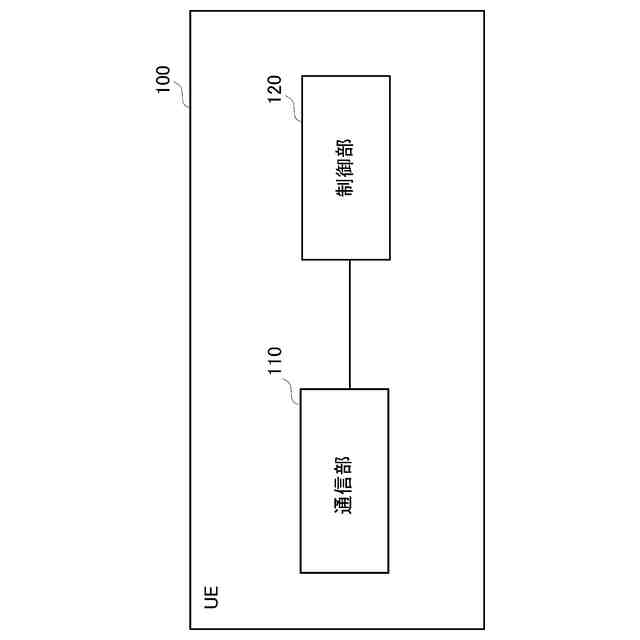

図６は、実施形態に係るＵＥの構成を示す図であり、

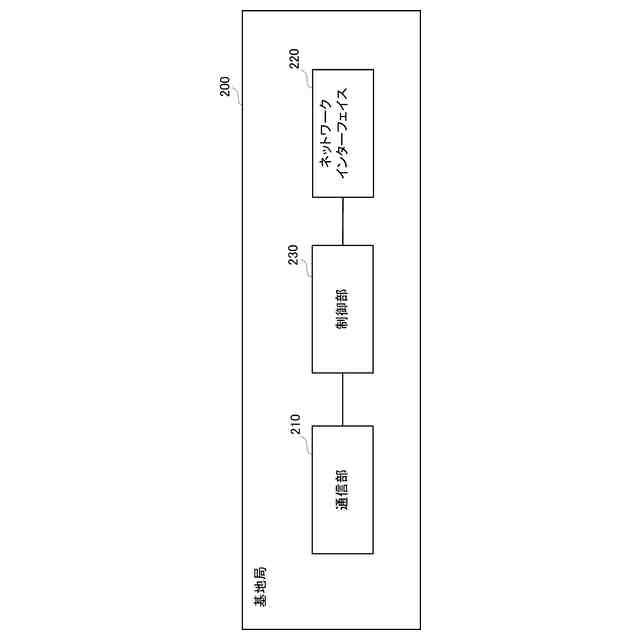

図７は、実施形態に係る基地局の構成を示す図であり、

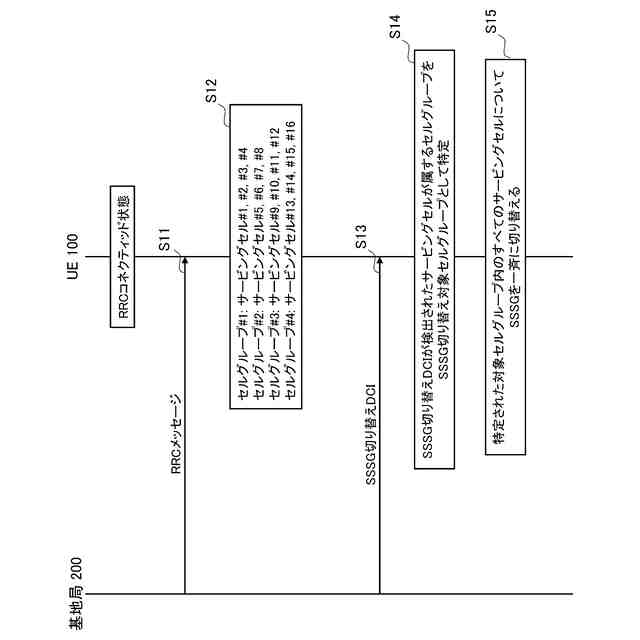

図８は、第１実施形態に係るセルグループＳＳＳＧ切り替えの第１動作例を示す図であり、

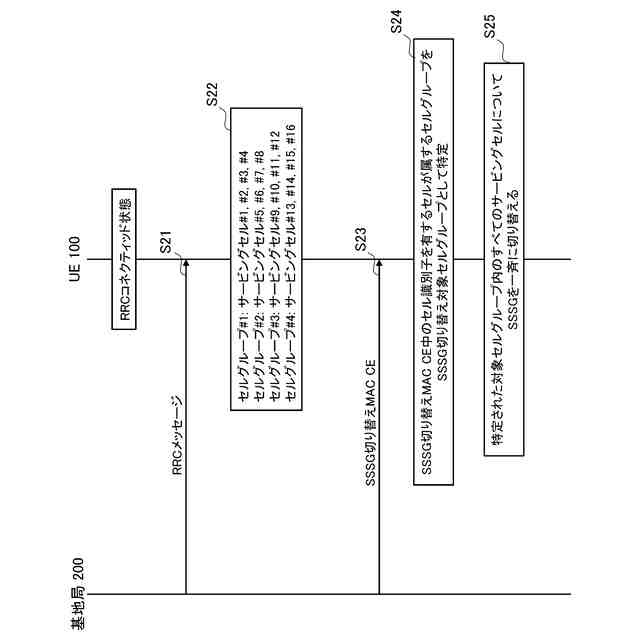

図９は、第１実施形態に係るセルグループＳＳＳＧ切り替えの第２動作例を示す図であり、
図１０は、第１実施形態に係るＳＳＳＧ切り替えＭＡＣＣＥの構成例を示す図であり、
図１１は、第２実施形態に係る動作を示す図であり、
図１２は、第２実施形態に係る動作を下りリンクに着目して示す図であり、
図１３は、第２実施形態に係る動作を上りリンクに着目して示す図であり、
図１４は、第３実施形態に係る動作を示す図であり、
図１５は、第４実施形態に係る動作を示す図であり、
図１６は、第４実施形態に係るＲＲＣメッセージに含まれる情報要素の第１構成例を示す図であり、
図１７は、第４実施形態に係るＲＲＣメッセージに含まれる情報要素の第１構成例を示す図であり、
図１８は、第４実施形態に係るＲＲＣメッセージに含まれる情報要素の第２構成例を示す図であり、
図１９は、第４実施形態に係るＲＲＣメッセージに含まれる情報要素の第２構成例を示す図であり、
図２０は、第５実施形態に係る動作を示す図であり、
図２１は、第５実施形態に係る切り替えタイマを用いた動作の具体例１を示す図であり、
図２２は、第５実施形態に係る切り替えタイマを用いた動作の具体例２を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
