公開番号2025104523
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222387
出願日2023-12-28
発明の名称カメラ装置およびカメラ装置の製造方法
出願人Astemo株式会社
代理人弁理士法人開知
主分類G03B 17/02 20210101AFI20250703BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】防水性を確保しつつ耐振動性能および信頼性の向上を図ることができるカメラ装置の提供。
【解決手段】カメラ装置1は、撮像素子が搭載された撮像基板20とレンズとを有するカメラモジュール2と、通信線4を介してカメラモジュール2に接続されるメイン基板5と、コネクタ接続部50に接続されるコネクタ7と、ベース部8aおよびカバー部8bを有し、カメラモジュール2およびメイン基板5を収容する筐体8と、を備える。筐体8は、カメラモジュール2の少なくとも一部およびメイン基板5が収容される第1空間11と、隔壁81,82により第1空間11から隔てられ基板領域52が収容される第2空間12と、を有し、第2空間12には、基板領域52を内包するように封止材13が配置されている。
【選択図】図2
特許請求の範囲【請求項１】
撮像素子が搭載された撮像基板とレンズとを有するカメラモジュールと、
画像処理回路が搭載され、通信線を介して前記カメラモジュールに接続されるメイン基板と、
前記メイン基板のコネクタ接続部に接続端子が接続されるコネクタと、
互いに接続されるベース部およびカバー部を有し、前記カメラモジュールおよび前記メイン基板を収容する筐体と、を備え、
前記筐体は、
前記カメラモジュールの少なくとも一部および前記メイン基板が収容される第１空間と、
隔壁により前記第１空間から隔てられ、前記メイン基板の前記コネクタ接続部を含む基板領域が収容される第２空間と、を有し、
前記第２空間には、前記基板領域を内包するように封止材が配置されている、カメラ装置。
続きを表示（約 660 文字）【請求項２】
請求項１に記載のカメラ装置において、
前記基板領域には少なくとも一つの電子部品が搭載され、
前記封止材は前記電子部品および前記基板領域を内包する、カメラ装置。
【請求項３】
請求項１に記載のカメラ装置において、
前記隔壁は、前記ベース部の第１隔壁と前記カバー部の第２隔壁とが接続されて形成され、
前記基板領域は、前記第１隔壁と前記第２隔壁との接続境界を貫通して前記第２空間に配置される、カメラ装置。
【請求項４】
請求項３に記載のカメラ装置において、
前記第１隔壁および前記第２隔壁の少なくとも一方と前記メイン基板との間には、変形可能な緩衝材が設けられている、カメラ装置。
【請求項５】
請求項４に記載のカメラ装置において、
前記ベース部と前記カバー部とは防水接着剤により接続され、
前記緩衝材には前記防水接着剤と同一の接着剤が用いられる、カメラ装置。
【請求項６】
請求項５に記載のカメラ装置において、
前記ベース部と前記カバー部とを接続する前記防水接着剤と、該防水接着剤と同一の接着剤が用いられる前記緩衝材とは、連続して一体に形成されている、カメラ装置。
【請求項７】
請求項６に記載のカメラ装置の製造方法であって、
前記防水接着剤の塗布と前記緩衝材を構成する前記接着剤の塗布とを、途切れなく連続して行う塗布工程を有する、カメラ装置の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車載のカメラ装置およびカメラ装置の製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
本技術分野の背景技術として、特開２００７－００１３３４号公報（特許文献１）がある。この公報には、「回路基板と、前記回路基板を収容配設するカメラケースと、前記カメラケースの外表面に設けられた外部接続用のコネクタ部とを備え、前記コネクタ部は、前記カメラケースの外表面に一体形成されたコネクタハウジングと、前記コネクタハウジング内に収容される様にして前記カメラケースの外壁に貫設され、前記回路基板と電気接続されたコネクタ端子と、前記コネクタ端子と前記コネクタハウジングとの間に充填された封止剤と、を備えることを特徴とする車載カメラ。」と記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－００１３３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、安全意識の高まりから車載カメラの２輪車への搭載が検討されており、車載カメラに対してより高い耐振動・耐衝撃性能が求められている。また、２輪車用のカメラ装置は車外に搭載されるので、防水性が必要とされる。特許文献１に記載の車載カメラでは、コネクタハウジングをカメラケースと一体形成し、カメラケースに収容された回路基板に電気的に接続されたコネクタ端子とコネクタハウジングの間を封止材で充填することで、カメラケースとコネクタハウジング、及びコネクタハウジングとコネクタ端子の防水性を持たせている。
【０００５】
しかしながら、この構造では、例えばコネクタ部に応力がかかった際に、一体形成したカメラケースから破損する可能性や、基板とコネクタ端子の接続部に応力がかかって接続不良が発生する可能性がある。
【課題を解決するための手段】
【０００６】
本発明の一態様によるカメラ装置は、撮像素子が搭載された撮像基板とレンズとを有するカメラモジュールと、画像処理回路が搭載され、通信線を介して前記カメラモジュールに接続されるメイン基板と、前記メイン基板のコネクタ接続部に接続端子が接続されるコネクタと、互いに接続されるベース部およびカバー部を有し、前記カメラモジュールおよび前記メイン基板を収容する筐体と、を備え、前記筐体は、前記カメラモジュールの少なくとも一部および前記メイン基板が収容される第１空間と、隔壁により前記第１空間から隔てられ、前記メイン基板の前記コネクタ接続部を含む基板領域が収容される第２空間と、を有し、前記第２空間には、前記基板領域を内包するように封止材が配置されている。
【発明の効果】
【０００７】
本発明によれば、車載用のカメラ装置において、防水性を確保しつつ耐振動性能および信頼性の向上を図ることができる。
【図面の簡単な説明】
【０００８】
第１の実施形態に係るカメラ装置の分解斜視図である。

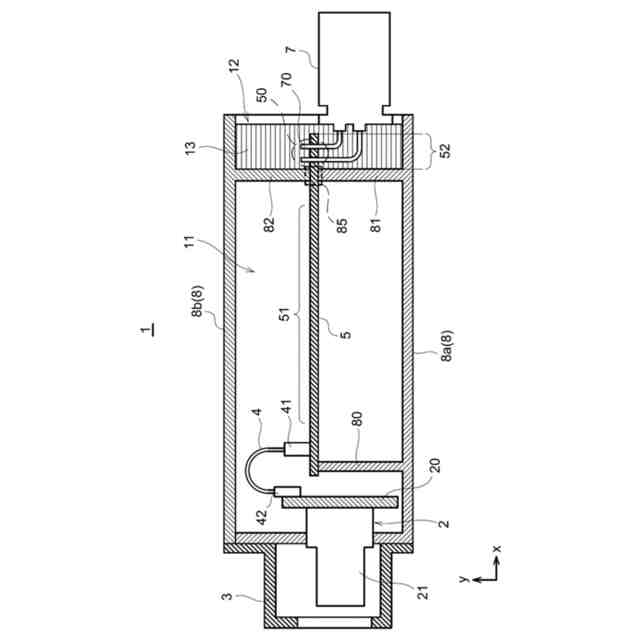

カメラ装置の断面図である。
変形例に係るカメラ装置の断面図である。

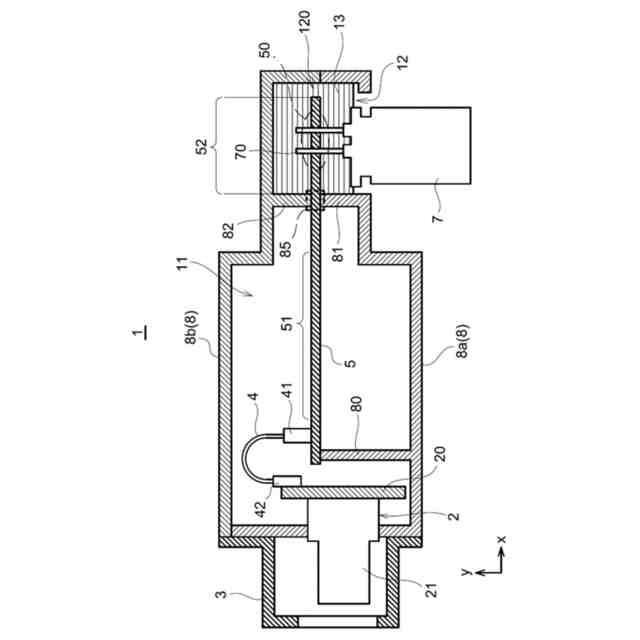

第２の実施形態に係るカメラ装置の断面図である。

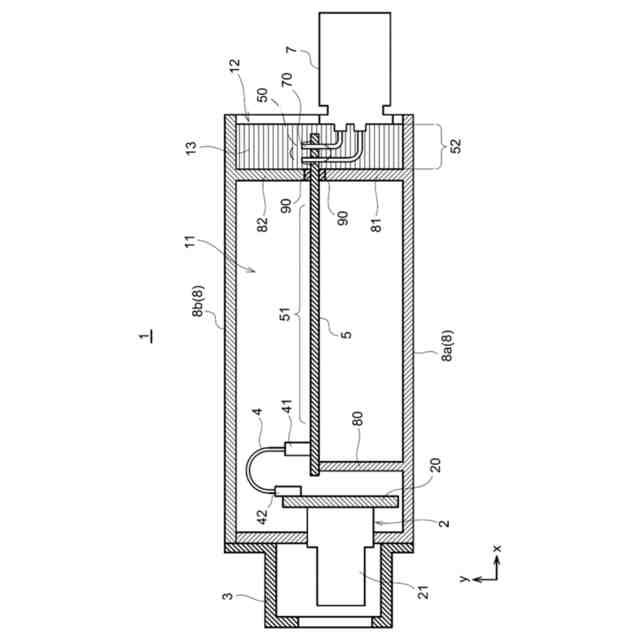

第３の実施形態に係るカメラ装置の断面図である。

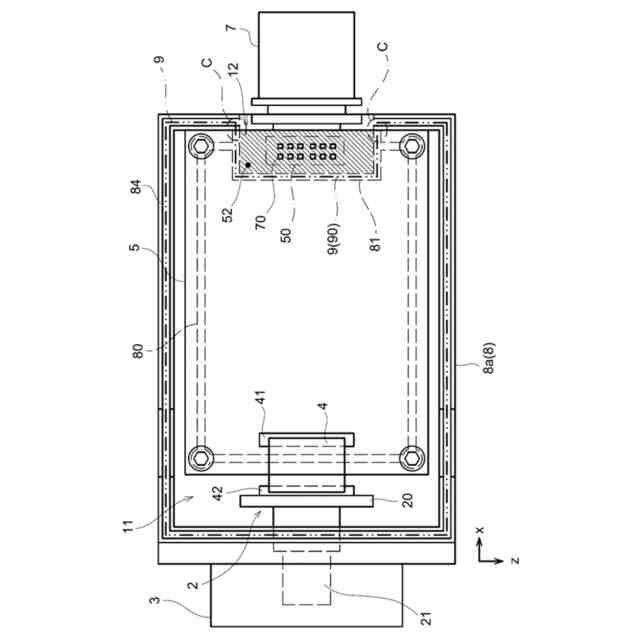

カメラ装置の組み立て手順を説明する図である。
【発明を実施するための形態】
【０００９】
＜第１の実施形態＞
図１，２を参照して、本発明の第１の実施形態に係るカメラ装置について説明する。図１は、カメラ装置１の分解斜視図である。図２は、カメラ装置１の断面図である。カメラ装置１は車載のカメラ装置であって、例えば、２輪車に搭載される。カメラ装置１は、カメラモジュール２、カメラカバー３、メイン基板５およびコネクタ７と、カメラモジュール２およびメイン基板５を収容する筐体８とを備えている。
【００１０】
図２に示すように、カメラモジュール２は、撮像素子（不図示）を搭載した撮像基板２０と、鏡筒に光学レンズを搭載した撮像光学系２１とを備える。カメラモジュール２は、筐体８のベース部８ａに設けられた取り付け部（不図示）に接着固定またはネジ止めされる。撮像光学系２１は筐体外部に露出するようにベース部８ａに取り付けられる。カメラカバー３は筐体外部に露出している撮像光学系２１を保護するカバーであり、ベース部８ａに取り付けられている。なお、図示は省略しているが、カメラカバー３と筐体８とは、防水接着剤または防水用Ｏリングを介して固定されている。
（【００１１】以降は省略されています）
