公開番号2025104220
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2024127878
出願日2024-08-02
発明の名称スイッチユニット、キースイッチ装置およびキーボード
出願人FCLコンポーネント株式会社
代理人弁理士法人片山特許事務所
主分類H01H 13/14 20060101AFI20250702BHJP(基本的電気素子)
要約【課題】キートップが交換可能であり、全高を大きく変えることなく、ユーザに良好な感触を提供することができるスイッチユニット、キースイッチ装置およびキーボードを提供する。

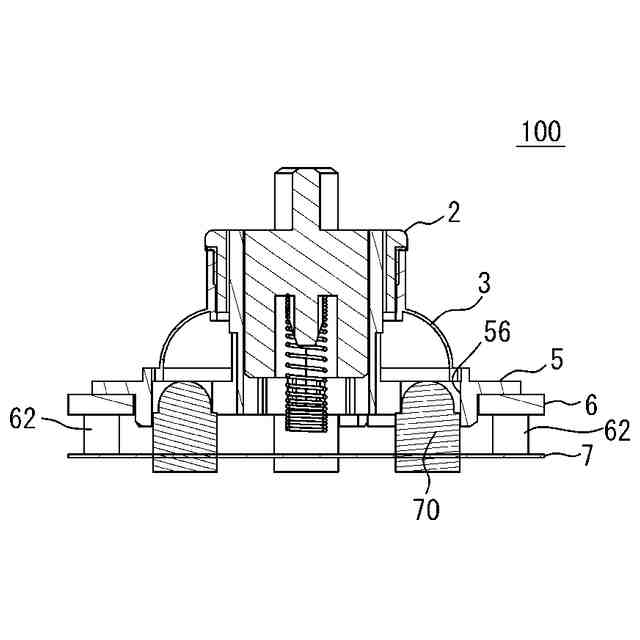

【解決手段】キースイッチユニット101は、キートップ1の押圧操作により摺動可能なスライダー2と、スライダー2を支持するハウジング5とを有し、スライダー2の摺動に応じて電気的接点71を開閉する。スライダー2は、台座部22と、台座部からスライダーの摺動方向に沿って押圧操作側に設けられ、キートップを装着可能な突起21と、台座部から摺動方向に沿って押圧操作側とは反対側に設けられた支柱部23とを備え、ハウジング5は、板部51と、摺動方向に沿って板部から押圧操作側に設けられたガイド52とを備え、台座部はガイドを通す貫通孔22aを有し、ガイドは支柱部を挿入する貫通孔54を有する。

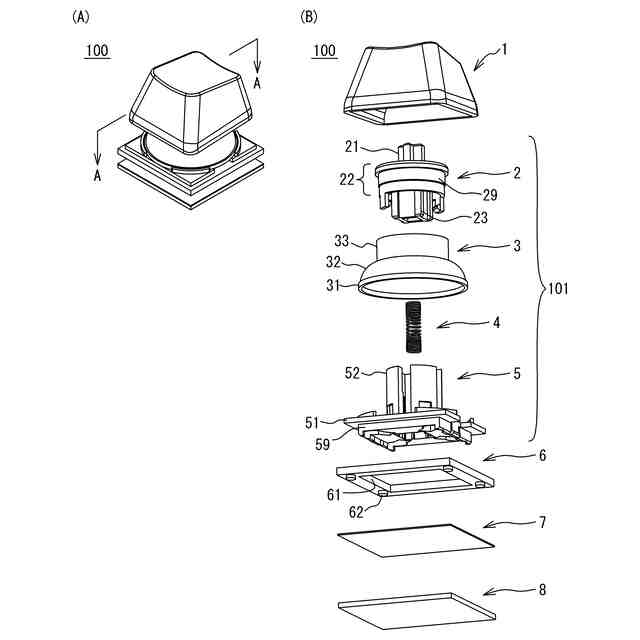

【選択図】図1

特許請求の範囲【請求項１】
操作部材を装着可能であり、前記操作部材の押圧操作により摺動可能な摺動部材と、前記摺動部材を支持する支持部材とを有し、前記摺動部材の摺動に応じて電気的接点を開閉するためのスイッチユニットであって、

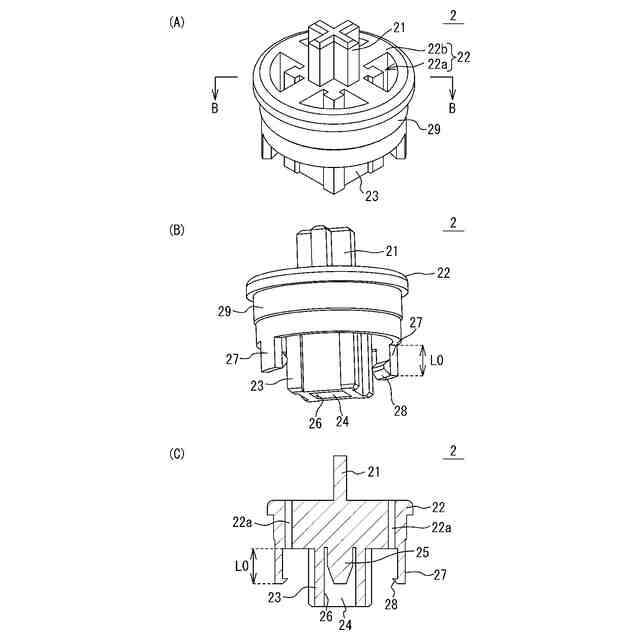

前記摺動部材は、台座部と、前記台座部から前記摺動部材の摺動方向に沿って押圧操作側に設けられ、前記操作部材を装着可能な第１突起と、前記台座部から前記摺動方向に沿って押圧操作側とは反対側に設けられた支柱部とを備え、

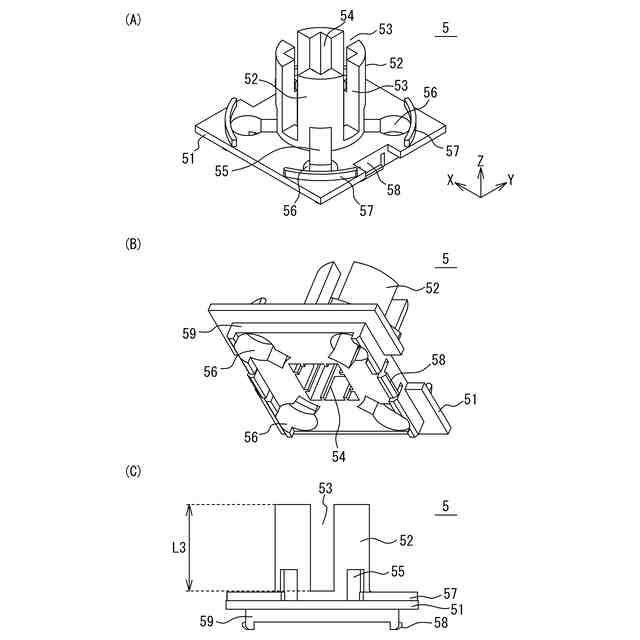

前記支持部材は、板部と、前記摺動方向に沿って前記板部から前記押圧操作側に設けられた第１案内部とを備え、
前記台座部は前記第１案内部を通す第１貫通孔を有し、前記第１案内部は前記支柱部を挿入する第２貫通孔を有することを特徴とするスイッチユニット。
続きを表示（約 1,300 文字）【請求項２】

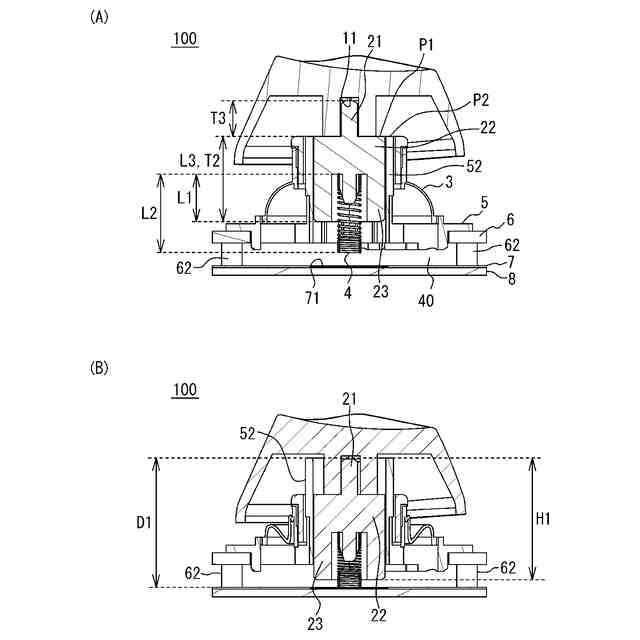

前記操作部材が押下され最下部に位置する時に、前記摺動部材の上端は、前記第１案内部の上端と略同一の高さになる又は前記第１案内部の上端よりも下に位置することを特徴とする請求項１に記載のスイッチユニット。
【請求項３】
前記摺動部材に装着され、前記操作部材の押圧操作に応じて弾性変形する第１弾性部材と、前記摺動部材に装着され、前記摺動部材の摺動に応じて電気的接点を開閉する第２弾性部材とを備えていることを特徴とする請求項１に記載のスイッチユニット。
【請求項４】
前記台座部は円柱状をなしており、その側面と前記支柱部を連結する連結部を備え、前記第１案内部は前記連結部との干渉を回避するためのスリットを備えており、
前記スリットの、前記摺動方向における長さは、前記支柱部の前記摺動方向の厚みと略同一であることを特徴とする請求項１に記載のスイッチユニット。
【請求項５】
前記台座部の下面の外周の一部には、前記支柱部に沿って伸びる延長部が形成され、
前記延長部の下部に径方向内側に突出した第２突起が形成され、
前記支持部材の前記第１案内部には、前記第２突起が係合されると共に前記摺動方向に沿って延伸する溝部が形成されている
ことを特徴とする請求項１に記載のスイッチユニット。
【請求項６】
前記延長部の前記摺動方向における長さは、前記操作部材の非押下時に、前記第２突起が前記溝部に係合した状態で、前記台座部の上面の位置が前記第１案内部の上端の位置と略同一になるように設定されていることを特徴とする請求項５に記載のスイッチユニット。
【請求項７】
前記板部は光源を配置するための第３貫通孔を備えていることを特徴とする請求項１に記載のスイッチユニット。
【請求項８】
前記操作部材が装着された請求項１乃至７のいずれか１項に記載のスイッチユニットと、前記スイッチユニットの下に配置された電気的接点とを備え、前記操作部材の押圧操作により前記電気的接点を開閉することを特徴とするキースイッチ装置。
【請求項９】
請求項８項に記載のキースイッチ装置が複数配設されたことを特徴とするキーボード。
【請求項１０】

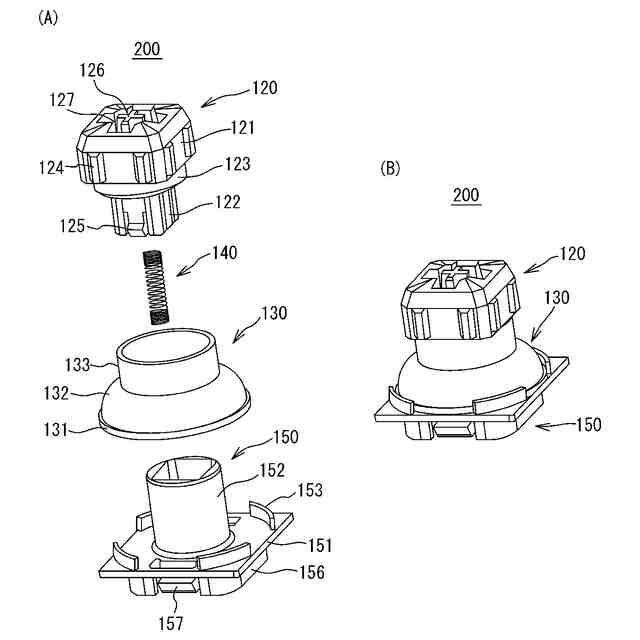

操作部材を装着可能であり、前記操作部材の押圧操作により摺動可能な摺動部材と、
前記摺動部材に装着され、前記操作部材の押圧操作に応じて弾性変形する第１弾性部材と、
前記摺動部材に装着され、前記摺動部材の摺動に応じて電気的接点を開閉する第２弾性部材と、
第１面及び前記第１面の反対側にある第２面を有する板部と、前記板部の前記第１面に立設され、前記摺動部材を案内する第１案内部と、前記板部の前記第１面に立設され、前記板部を上方から視たときに前記第１案内部の外側に設けられ、前記第１弾性部材を案内する第２案内部と、前記板部の前記第２面に立設された脚部と、を有する支持部材と、
を備えることを特徴とするスイッチユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、スイッチユニット、キースイッチ装置およびキーボードに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来より、下方に押圧操作されるキートップと、キートップの下面に圧入されたスライダーと、キートップの押圧操作により弾性座屈変形し、スライダーに対して弾性座屈変形に応じた反発力を付与するラバーと、スライダーに対して相対移動可能に設けられ、キートップの操作力とは独立した押圧力をメンブレンスイッチに付加する接点押下部材とを備えるキースイッチ装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２４９２８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

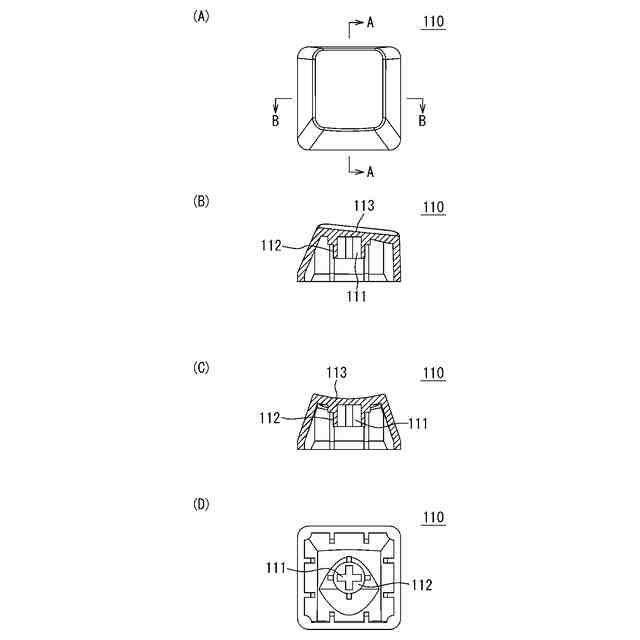

キートップを交換できるキーボードは市場に多く流通しており、交換用のキートップも流通している。交換用のキートップの裏面には、キースイッチ側に設けた、例えば十字状の突起を脱着可能に取り付けるための窪みが形成されている。
【０００５】
特許文献１のキースイッチ装置では、スライダーの上面にキートップを脱着可能とする突起が形成されておらず、キートップの下面にスライダーが圧入されているため、交換用のキートップを取り付けることができなかった。
【０００６】
また、特許文献１のスライダーの上面に十字状などの突起を設けると、キースイッチ装置の全高が高くなってしまい、キースイッチ装置を複数配置したキーボードでは、手首に負担がかかるおそれがある。
【０００７】
このため、操作部材が交換可能であり、全高を大きく変えることなく、ユーザに良好な感触を提供することができるスイッチユニット、キースイッチ装置およびキーボードが求められている。また、スイッチユニットを分解せずに一括して被装着部材に装着することができるスイッチユニット、キースイッチ装置およびキーボードが求められている。
【課題を解決するための手段】
【０００８】
本開示の一態様によるスイッチユニットは、操作部材を装着可能であり、前記操作部材の押圧操作により摺動可能な摺動部材と、前記摺動部材を支持する支持部材とを有し、前記摺動部材の摺動に応じて電気的接点を開閉するためのスイッチユニットであって、前記摺動部材は、台座部と、前記台座部から前記摺動部材の摺動方向に沿って押圧操作側に設けられ、前記操作部材を装着可能な第１突起と、前記台座部から前記摺動方向に沿って押圧操作側とは反対側に設けられた支柱部とを備え、前記支持部材は、板部と、前記摺動方向に沿って前記板部から前記押圧操作側に設けられた第１案内部とを備え、前記台座部は前記第１案内部を通す第１貫通孔を有し、前記第１案内部は前記支柱部を挿入する第２貫通孔を有する。
【０００９】
本開示の別の態様によるスイッチユニットは、操作部材を装着可能であり、前記操作部材の押圧操作により摺動可能な摺動部材と、前記摺動部材に装着され、前記操作部材の押圧操作に応じて弾性変形する第１弾性部材と、前記摺動部材に装着され、前記摺動部材の摺動に応じて電気的接点を開閉する第２弾性部材と、第１面及び前記第１面の反対側にある第２面を有する板部、前記板部の前記第１面に立設され、前記摺動部材を案内する第１案内部、前記板部の前記第１面に立設され、前記板部を上方から視たときに前記第１案内部の外側に設けられ、前記第１弾性部材を案内する第２案内部、および前記板部の前記第２面に立設された脚部を有する支持部材と、を備える。
【発明の効果】
【００１０】

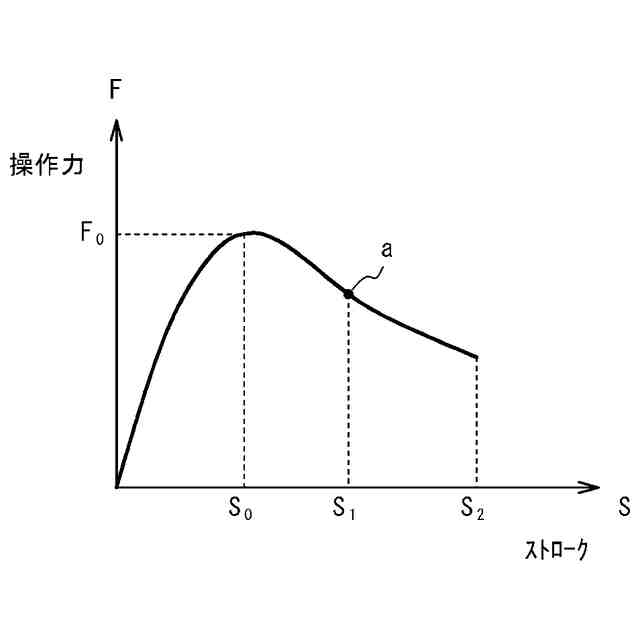

本開示の一態様によれば、操作部材が交換可能であり、全高を大きく変えることなく、ユーザに良好な感触を提供することができる。また、本開示の別の態様によれば、スイッチユニットを分解せずに一括して被装着部材に装着することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
