公開番号2025103435
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220832
出願日2023-12-27
発明の名称バラン回路
出願人日本電波工業株式会社
代理人弁理士法人創光国際特許事務所
主分類H01P 5/19 20060101AFI20250702BHJP(基本的電気素子)
要約【課題】セミリジットケーブルを用いたバラン回路において、シミュレーションとのずれを低減させる。
【解決手段】第1入力ポートと、第2入力ポートと、出力ポートと、所定の大きさの貫通孔とを有する基板と、貫通孔の上に固定されており、基板に形成されている回路と電気的に接続している第1セミリジットケーブル及び第2セミリジットケーブルとを備え、第1セミリジットケーブルの外部導体は、第2セミリジットケーブルの一方の端部側の内部導体と電気的に接続されており、第2セミリジットケーブルの外部導体は、第1セミリジットケーブルの一方の端部側の内部導体と電気的に接続されている、バラン回路。

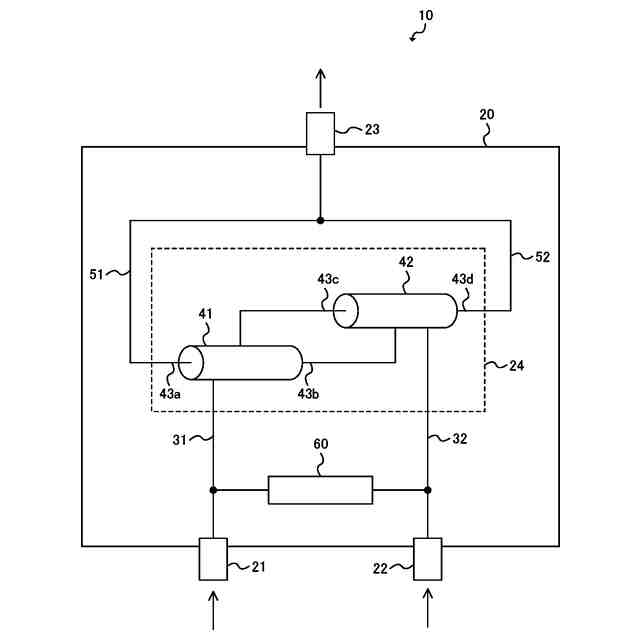

【選択図】図1

特許請求の範囲【請求項１】
第１入力ポートと、第２入力ポートと、出力ポートと、所定の大きさの貫通孔とを有する基板と、
前記貫通孔の上に固定されており、前記基板に形成されている回路と電気的に接続している第１セミリジットケーブル及び第２セミリジットケーブルと
を備え、
前記第１セミリジットケーブルの外部導体は、前記第２セミリジットケーブルの一方の端部側の内部導体と電気的に接続されており、
前記第２セミリジットケーブルの外部導体は、前記第１セミリジットケーブルの一方の端部側の内部導体と電気的に接続されており、
前記出力ポートは、前記第１セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体と、前記第２セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とに、電気的に接続されている、
バラン回路。
続きを表示（約 1,000 文字）【請求項２】
一端が前記第１入力ポートと電気的に接続されており、一端とは反対側の他端が前記第２入力ポートと電気的に接続されている抵抗素子を更に備え、
前記第１入力ポートは、前記第１セミリジットケーブルの外部導体と電気的に接続されており、
前記第２入力ポートは、前記第２セミリジットケーブルの外部導体と電気的に接続されている、
請求項１に記載のバラン回路。
【請求項３】
前記第１入力ポートと前記第１セミリジットケーブルの外部導体とを電気的に接続している第１入力側セミリジットケーブルと、
前記第２入力ポートと前記第２セミリジットケーブルの外部導体とを電気的に接続している第２入力側セミリジットケーブルと、
前記出力ポートと、前記第１セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第１出力側セミリジットケーブルと、
前記出力ポートと、前記第２セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第２出力側セミリジットケーブルと
を更に備える、請求項１又は２に記載のバラン回路。
【請求項４】
前記第１セミリジットケーブルの一方の端部側の内部導体と、前記第２セミリジットケーブルの外部導体とに、電気的に接続されている終端器を更に備え、
前記第１セミリジットケーブルの外部導体と、前記第２セミリジットケーブルの外部導体とは、所定の基準電位と電気的に接続されている、
請求項１に記載のバラン回路。
【請求項５】
前記第１入力ポートと、前記第１セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第１入力側セミリジットケーブルと、
前記第２入力ポートと、前記第２セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第２入力側セミリジットケーブルと、
前記出力ポートと、前記第１セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第１出力側セミリジットケーブルと、
前記出力ポートと、前記第２セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第２出力側セミリジットケーブルと
を更に備える、請求項４に記載のバラン回路。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バラン回路に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
２つの高周波信号を１つの高周波信号に合成するためのウィルキンソン合成器と、１つの高周波信号を２つの高周波信号に分配するためのウィルキンソン分配器とが知られている（例えば、特許文献１、２を参照）。このようなウィルキンソン合成器及びウィルキンソン分配器は、セミリジットケーブルを用いたバラン回路で構成できることも知られている（例えば、特許文献３を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平８－２２２４０１号公報
特開２０００－７７８７３号公報
特許第６４１９９４４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献３のようなセミリジットケーブルを用いたバラン回路は、シミュレーションでは良好な特性を得ることができるが、実際に回路を構成して入出力特性を測定すると、測定結果とシミュレーションとのずれが大きくなってしまうことがあった。
【０００５】
そこで、本発明はこれらの点に鑑みてなされたものであり、セミリジットケーブルを用いたバラン回路において、シミュレーションとのずれを低減させるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様においては、第１入力ポートと、第２入力ポートと、出力ポートと、所定の大きさの貫通孔とを有する基板と、前記貫通孔の上に固定されており、前記基板に形成されている回路と電気的に接続している第１セミリジットケーブル及び第２セミリジットケーブルとを備え、前記第１セミリジットケーブルの外部導体は、前記第２セミリジットケーブルの一方の端部側の内部導体と電気的に接続されており、前記第２セミリジットケーブルの外部導体は、前記第１セミリジットケーブルの一方の端部側の内部導体と電気的に接続されており、前記出力ポートは、前記第１セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体と、前記第２セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とに、電気的に接続されている、バラン回路を提供する。
【０００７】
前記バラン回路は、一端が前記第１入力ポートと電気的に接続されており、一端とは反対側の他端が前記第２入力ポートと電気的に接続されている抵抗素子を更に備え、前記第１入力ポートは、前記第１セミリジットケーブルの外部導体と電気的に接続されており、前記第２入力ポートは、前記第２セミリジットケーブルの外部導体と電気的に接続されていてもよい。
【０００８】
前記バラン回路は、前記第１入力ポートと前記第１セミリジットケーブルの外部導体とを電気的に接続している第１入力側セミリジットケーブルと、前記第２入力ポートと前記第２セミリジットケーブルの外部導体とを電気的に接続している第２入力側セミリジットケーブルと、前記出力ポートと、前記第１セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第１出力側セミリジットケーブルと、前記出力ポートと、前記第２セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第２出力側セミリジットケーブルとを更に備えてもよい。
【０００９】

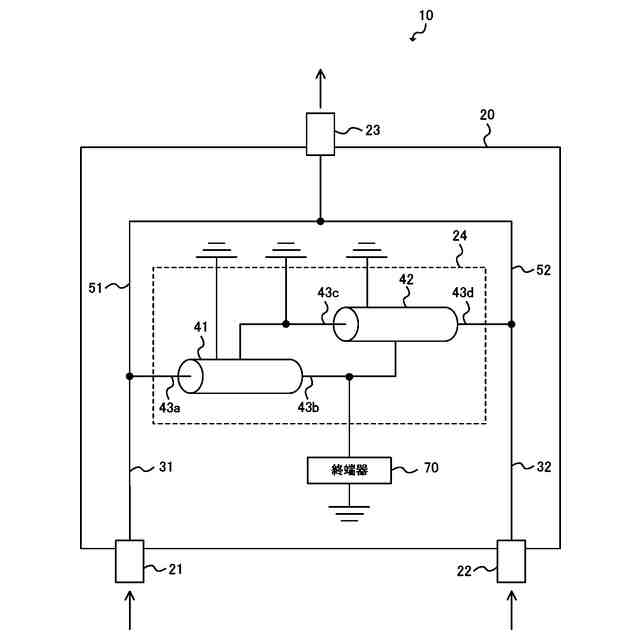

前記バラン回路は、前記第１セミリジットケーブルの一方の端部側の内部導体と、前記第２セミリジットケーブルの外部導体とに、電気的に接続されている終端器を更に備え、前記第１セミリジットケーブルの外部導体と、前記第２セミリジットケーブルの外部導体とは、所定の基準電位と電気的に接続されていてもよい。
【００１０】
前記バラン回路は、前記第１入力ポートと、前記第１セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第１入力側セミリジットケーブルと、前記第２入力ポートと、前記第２セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第２入力側セミリジットケーブルと、前記出力ポートと、前記第１セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第１出力側セミリジットケーブルと、前記出力ポートと、前記第２セミリジットケーブルの一方の端部とは反対の他方の端部側の内部導体とを電気的に接続している第２出力側セミリジットケーブルとを更に備えてもよい。
【発明の効果】
（【００１１】以降は省略されています）
