特許ウォッチ

公開番号2025102133
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219389
出願日2023-12-26
発明の名称トナー用結着樹脂組成物
出願人花王株式会社
代理人個人,個人
主分類G03G 9/087 20060101AFI20250701BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】低温定着性と保存性の両立が可能なトナー用結着樹脂組成物、及び該結着樹脂組成物を含有した静電荷像現像用トナーに関すること。
【解決手段】非晶性ポリエステル樹脂Aと結晶性ポリエステル樹脂Cを含有する、トナー用結着樹脂組成物であって、前記非晶性ポリエステル樹脂Aが、ポリエチレングリコールと、脂肪族ジオールを含有するアルコール成分と、カルボン酸成分との重縮合物である、トナー用結着樹脂組成物、及び該結着樹脂組成物を含有した静電荷像現像用トナー。
【選択図】なし
特許請求の範囲【請求項１】
非晶性ポリエステル樹脂Ａと結晶性ポリエステル樹脂Ｃを含有する、トナー用結着樹脂組成物であって、前記非晶性ポリエステル樹脂Ａが、ポリエチレングリコールと、脂肪族ジオールを含有するアルコール成分と、カルボン酸成分との重縮合物である、トナー用結着樹脂組成物。
続きを表示（約 560 文字）【請求項２】
ポリエチレングリコールの含有量が、結晶性ポリエステル樹脂Ｃ１００質量部に対して、３質量部以上１５０質量部以下である、請求項１記載のトナー用結着樹脂組成物。
【請求項３】
ポリエチレングリコールの数平均分子量が、１００以上３０，０００以下である、請求項１又は２記載のトナー用結着樹脂組成物。
【請求項４】
脂肪族ジオールが、第二級炭素原子に結合した水酸基を有する脂肪族ジオールを含有する、請求項１～３いずれか記載のトナー用結着樹脂組成物。
【請求項５】
結晶性ポリエステルＣの含有量が、３質量％以上２５質量％以下である、請求項１～４いずれか記載のトナー用結着樹脂組成物。
【請求項６】

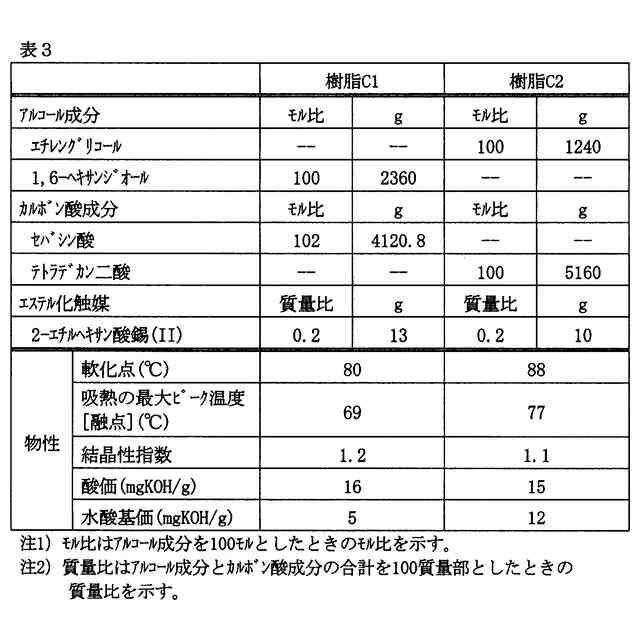

結晶性ポリエステル樹脂Ｃのアルコール成分が、炭素数が２以上６以下の脂肪族ジオールを含有する、請求項１～５いずれか記載のトナー用結着樹脂組成物。
【請求項７】
結晶性ポリエステル樹脂Ｃのカルボン酸成分が、炭素数が１０以上１４以下の脂肪族ジカルボン酸を含有する、請求項１～６いずれか記載のトナー用結着樹脂組成物。
【請求項８】
請求項１～７いずれか記載のトナー用結着樹脂組成物を含有する、静電荷像現像用トナー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子写真法、静電記録法、静電印刷法等において形成される潜像の現像に用いられるトナー用結着樹脂組成物及び該結着樹脂組成物を含有した静電荷像現像用トナーに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
乳化凝集法におけるトナーの小粒径化やポリエステル樹脂の負帯電性の低下に有効なポリエステル樹脂の原料として、ポリエチレングリコールの使用が検討されている（特許文献１、２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平７－１５２２０１号公報
特開２００９－１３９４２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
トナーの低温定着性の向上には、非晶性ポリエステル樹脂を結晶性ポリエステル樹脂と併用し、トナー中に結晶性ポリエステル樹脂を微結晶化させることが有効である。
一方、脂肪族ジオールを用いた非晶性ポリエステル樹脂は保存性に優れるが、結晶性ポリエステル樹脂は、脂肪族ジオールを用いた非晶性ポリエステル樹脂に対する分散性が低く、低温定着性と保存性の両立が困難である。
【０００５】
本発明は、低温定着性と保存性の両立が可能なトナー用結着樹脂組成物、及び該結着樹脂組成物を含有した静電荷像現像用トナーに関する。
【課題を解決するための手段】
【０００６】
本発明は、
〔１〕非晶性ポリエステル樹脂Ａと結晶性ポリエステル樹脂Ｃを含有する、トナー用結着樹脂組成物であって、前記非晶性ポリエステル樹脂Ａが、ポリエチレングリコールと、脂肪族ジオールを含有するアルコール成分と、カルボン酸成分との重縮合物である、トナー用結着樹脂組成物、並びに
〔２〕前記〔１〕記載のトナー用結着樹脂組成物を含有する、静電荷像現像用トナー
に関する。
【発明の効果】
【０００７】

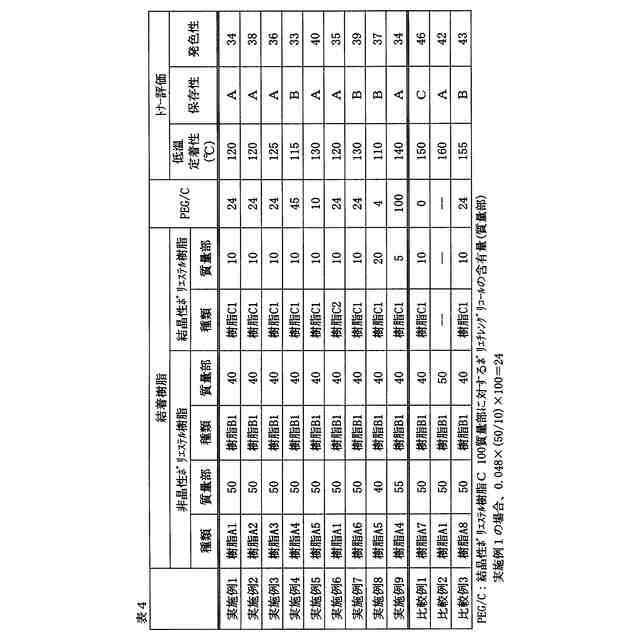

本発明のトナー用結着樹脂組成物は、低温定着性と保存性の両立において優れた効果を奏するものである。
【発明を実施するための形態】
【０００８】
本発明のトナー用結着樹脂組成物は、非晶性ポリエステル樹脂Ａと結晶性ポリエステル樹脂Ｃを含有し、該非晶性ポリエステル樹脂Ａが、アルコール成分として脂肪族ジオールを用い、さらにポリエチレングリコールを用いて得られる樹脂である点に大きな特徴を有する。本発明のトナー用結着樹脂組成物を含有する静電荷像現像用トナーが、低温定着性と保存性に優れる理由は定かではないが、以下のように推察される。なお、下記メカニズムは推定であり、これに限定されるものではない。
【０００９】
非晶性ポリエステル樹脂Ａの原料にポリエチレングリコールを用いることで、脂肪族ジオールを用いた非晶性ポリエステル樹脂Ａであっても、結晶性ポリエステル樹脂Ｃを高分散させることができ、低温定着性と保存性の両立が可能になる。これは、非晶性ポリエステル樹脂Ａ中のポリエチレングリコールセグメントに含有されるエチレングリコール構造と結晶性ポリエステル樹脂Ｃの構造的な類似性に起因すると考えられる両者の親和性の高さによって、結晶性ポリエステル樹脂Ｃが高分散されるためであると考えられる。ここで、反応時において、アルコール成分に脂肪族ジオールを含有することで、親水性が高いポリエチレングリコールが、原料モノマー（脂肪族ジオールを含むアルコール成分、カルボン酸成分）と効率よく接触することが可能となるため、ポリエステル樹脂鎖中にポリエチレングリコールが局在せずに導入されやすくなる。また、ポリエステル樹脂セグメントが結晶性ポリエステルの結晶化の核剤として機能することで、加熱後に素早く結晶化を促進し、結晶ドメインを微分散した状態で固定化できる。その結果、非晶性ポリエステル樹脂Ａにより、結晶性ポリエステル樹脂Ｃを高分散させることができ、低温定着性と保存性の両立が可能になると考えられる。
また、親水性の高いポリエチレングリコールセグメントが、着色剤に対して親和性を示すため、トナー中の着色剤の分散性も向上し、トナー画像の発色性が向上するものと考えられる。
【００１０】

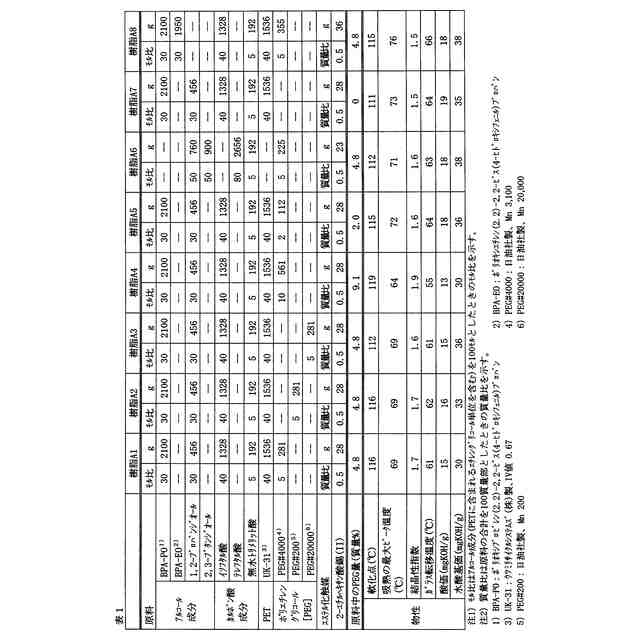

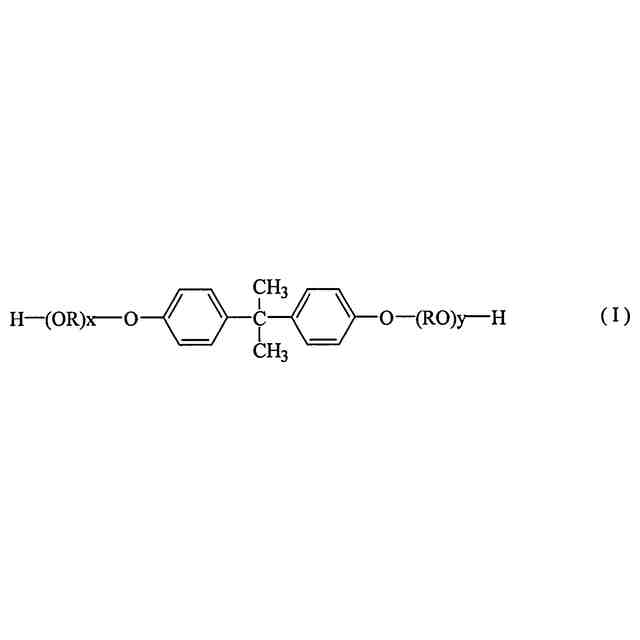

非晶性ポリエステル樹脂Ａは、ポリエチレングリコールと、脂肪族ジオールを含有するアルコール成分と、カルボン酸成分との重縮合物である。
（【００１１】以降は省略されています）

関連特許
