公開番号2025104378
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222090
出願日2023-12-28
発明の名称吸収性パッド
出願人花王株式会社
代理人弁理士法人翔和国際特許事務所
主分類A61F 13/505 20060101AFI20250703BHJP(医学または獣医学;衛生学)
要約【課題】ホルダに着脱可能に固定された状態で着用される吸収性パッドであって、着用者との間に隙間が生じにくく、防漏性に優れる吸収性パッドを提供すること。
【解決手段】吸収性パッド1は、前記縦方向の端部域に、前記ホルダとの着脱が可能なパッド側止着構造を有し、縦方向Xの端部域に、ホルダ11との着脱が可能なパッド側止着構造8を有し、横方向Yの側部域に、縦方向Xに沿って延びるサイドカフ6を有し、サイドカフ6は、端部域に、該サイドカフ6が横方向Yの外方に向けて倒伏した状態で固定された固定領域68を有しており、サイドカフ6における固定領域68以外の非固定領域69と、パッド側止着構造8とが、縦方向Xにおける同位置に位置している。
【選択図】図2
特許請求の範囲【請求項１】
着用状態において着用者の肌に近い側に位置する表面シートと、着用者の肌から遠い側に位置する裏面シートと、両シート間に位置する吸収体とを備え、
縦方向及びそれに直交する横方向を有し、
着用者の腰周りに環状に装着されるホルダに着脱可能に固定されて使用される吸収性パッドであって、
前記縦方向の端部域に、前記ホルダとの着脱が可能なパッド側止着構造を有し、
前記横方向の側部域に、前記縦方向に沿って延びるサイドカフを有し、
前記サイドカフは、前記端部域に、該サイドカフが前記横方向の外方に向けて倒伏した状態で固定された固定領域を有しており、
前記サイドカフにおける前記固定領域以外の非固定領域と、前記パッド側止着構造とが、前記縦方向における同位置に位置している、吸収性パッド。
続きを表示（約 1,000 文字）【請求項２】
前記パッド側止着構造が前記横方向に延在しており、
前記吸収性パッドの平面視において、前記サイドカフの前記非固定領域と、前記パッド側止着構造における前記横方向の側部域とが重なっていない領域を有する、請求項１に記載の吸収性パッド。
【請求項３】
前記サイドカフが前記縦方向に沿う伸縮性を有し、
前記サイドカフの伸縮開始位置が、前記パッド側止着構造における前記縦方向の内方端縁と一致しているか、又は該内方端縁を越えて前記縦方向の外方に位置している、請求項２に記載の吸収性パッド。
【請求項４】
前記サイドカフよりも前記横方向の外方の位置に、前記縦方向に沿って延びるレッグカフを有し、
前記レッグカフが前記縦方向に沿う伸縮性を有し、
前記レッグカフの伸縮開始位置が、前記パッド側止着構造における前記縦方向の内方端縁と一致しているか、又は該内方端縁を越えて前記縦方向の外方に位置している、請求項２又は３に記載の吸収性パッド。
【請求項５】
前記サイドカフよりも前記横方向の外方の位置に、前記縦方向に沿って延びるレッグカフを有し、
前記縦方向に沿って見たときに、前記レッグカフと前記パッド側止着構造とが重なっていない、請求項１ないし４のいずれか一項に記載の吸収性パッド。
【請求項６】
前記パッド側止着構造よりも前記縦方向の外方寄りの位置に、該パッド側止着構造から距離を隔てて配置された第２パッド側止着構造が、前記横方向に延在している、請求項１ないし５のいずれか一項に記載の吸収性パッド。
【請求項７】
前記縦方向に沿う前記パッド側止着構造の長さと前記第２パッド側止着構造の長さが相違している、請求項６に記載の吸収性パッド。
【請求項８】
前記横方向に沿う前記パッド側止着構造の長さと前記第２パッド側止着構造の長さが相違している、請求項６又は７に記載の吸収性パッド。
【請求項９】
前記サイドカフは、前記縦方向に沿って伸長状態で配された弾性部材を有し、
前記吸収性パッドの平面視において、前記弾性部材と前記パッド側止着構造とが重なっている、請求項１ないし８のいずれか一項に記載の吸収性パッド。
【請求項１０】
請求項１ないし９のいずれか一項に記載の吸収性パッドと、
着用者の腰周りに装着されるホルダと、
を備える吸収性物品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、着用者の腰周りに装着されるホルダに着脱可能に固定されて使用される吸収性パッドに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
使い捨ておむつ等の吸収性物品の一種として、尿等の体液を吸収保持する吸収性パッドと、着用者の腰周りに環状に装着されるとともに、着用者の股間部に配置された吸収性パッドを保持するホルダとを備え、吸収性パッドがホルダに対して着脱自在に構成されたセパレートタイプのものが知られている。従来のセパレートタイプの吸収性物品においては、特許文献１～３に記載されているように、吸収性パッドの縦方向（着用者の前後方向に対応する方向）の端部域に、ホルダが有する止着構造（ホルダ側止着構造）との着脱が可能なパッド側止着構造が設けられている。特許文献１～３には、吸収性パッドの側部域に、縦方向に沿って延びるサイドカフを配することが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－３６０１９号公報
特開２００３－１７５０６６号公報
特開２０１１－１３６０６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、サイドカフは、典型的には、該サイドカフの主体をなすシートと、該シートの横方向（着用者の左右方向に対応する方向）内方側の自由端部に伸長状態で固定された弾性部材とを含み、該弾性部材の収縮によって該シートの自由端部が起立するようになされている。またサイドカフは、典型的には、縦方向の両端部に、該サイドカフが起立しないように固定された固定領域を有しており、両固定領域の間の非固定領域が起立するようになされている。
【０００５】
セパレートタイプの吸収性物品においては、該吸収性物品の着用者が足を上げたとき等に、該足によって吸収性パッドが着用者の前側に押されることがある。特許文献１ないし３に記載の吸収性パッドは、上述のように、縦方向の端部域にホルダ側止着構造を有するところ、サイドカフの固定領域とホルダ側止着構造との位置関係によっては、吸収性パッドが着用者の前側に押されたときに、図１０に示すように、鼠径部近傍においてサイドカフ９１が起立せず、着用者と吸収性パッド９との間に隙間９２が発生し、その結果、隙間９２からの漏れが生じる恐れがある。この点について、特許文献１ないし３の技術では何ら検討されておらず、改良の余地があった。
【０００６】
したがって本発明の課題は、ホルダに着脱可能に固定された状態で着用される吸収性パッドであって、着用者との間に隙間が生じにくく、防漏性に優れた吸収性パッドを提供することに関する。
【課題を解決するための手段】
【０００７】
本発明は、着用状態において着用者の肌に近い側に位置する表面シートと、着用者の肌から遠い側に位置する裏面シートと、両シート間に位置する吸収体とを備え、縦方向及びそれに直交する横方向を有し、着用者の腰周りに環状に装着されるホルダに着脱可能に固定されて使用される吸収性パッドに関する。
前記吸収性パッドは、前記縦方向の端部域に、前記ホルダとの着脱が可能なパッド側止着構造を有することが好ましい。
前記吸収性パッドは、前記横方向の側部域に、前記縦方向に沿って延びるサイドカフを有することが好ましい。
前記サイドカフは、前記端部域に、該サイドカフが前記横方向の外方に向けて倒伏した状態で固定された固定領域を有することが好ましい。
前記吸収性パッドは、前記サイドカフにおける前記固定領域以外の非固定領域と、前記パッド側止着構造とが、前記縦方向における同位置に位置していることが好ましい。
本発明の他の特徴、効果及び実施形態は、以下に説明される。
【発明の効果】
【０００８】
本発明の吸収性パッドは、着用者との間に隙間が生じにくく、防漏性に優れる。
【図面の簡単な説明】
【０００９】
図１は、本発明の吸収性パッドの一実施形態の斜視図である。

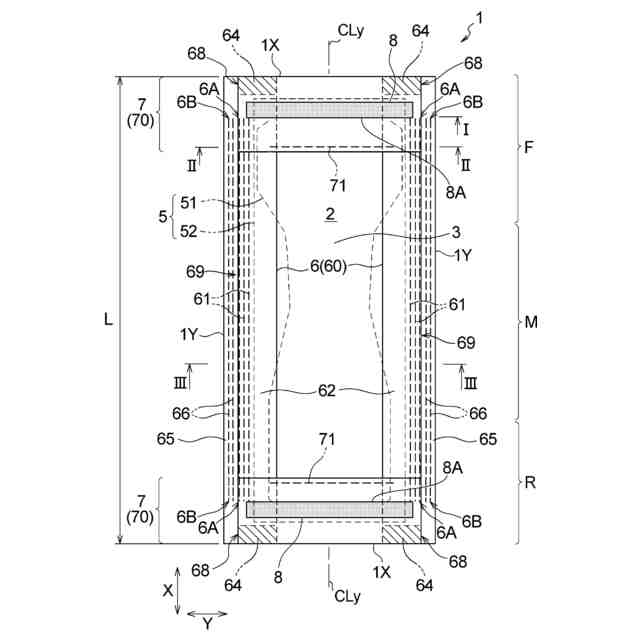

図２は、図１に示す吸収性パッドの最大伸長状態における肌対向面側（表面シート側）を模式的に示す平面図である。

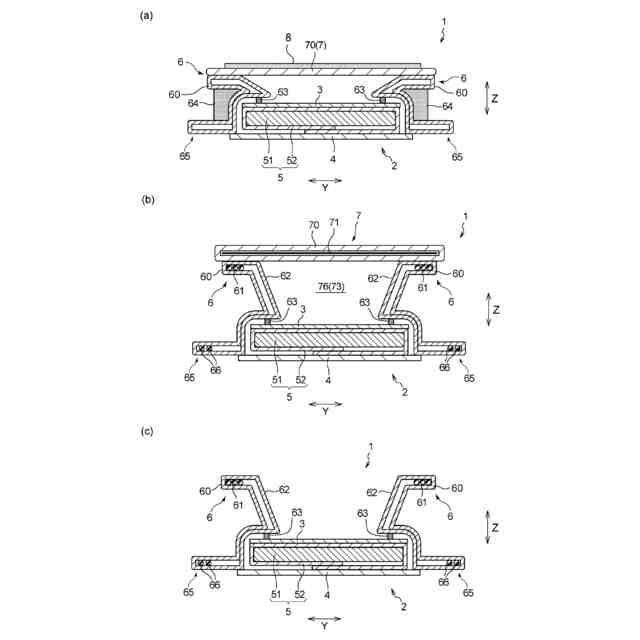

図３は、図２に示す吸収性パッドの所定位置における横方向且つ厚み方向に沿う断面を模式的に示す断面図であり、図３（ａ）は図２のＩ－Ｉ線断面、図３（ｂ）は図２のＩＩ－ＩＩ線断面、図３（ｃ）は図２のＩＩＩ－ＩＩＩ線断面を示す。

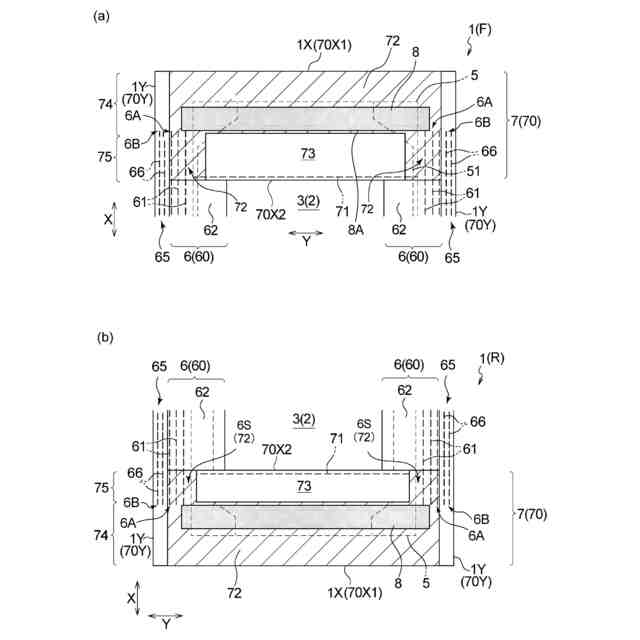

図４は、図２に示す吸収性パッドにおける縦方向の端部域を拡大して模式的に示す平面図であり、図４（ａ）は腹側部側、図４（ｂ）は背側部側を示す。
図５は、図１に示す吸収性パッドの使用例を示す図であり、ホルダ及びこれに止着された該吸収性パッドを含む使い捨ておむつの斜視図である。
図６は、図４に示す模式平面図において、サイドカフの固定領域及び非固定領域を模式的に表した図であり、図６（ａ）は腹側部側、図６（ｂ）は背側部側を示す。
図７は、図１に示す吸収性パッドの使用状態を示す図であり、ホルダ及びこれに固定された該吸収性パッドを含む使い捨ておむつを着用した乗田を模式的に示す斜視図である。

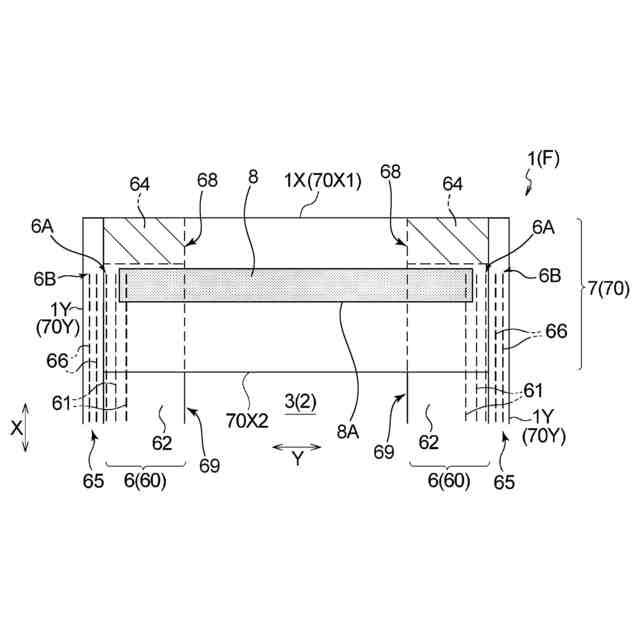

図８は、本発明の吸収性パッドの他の実施形態の図４（ａ）相当図である。

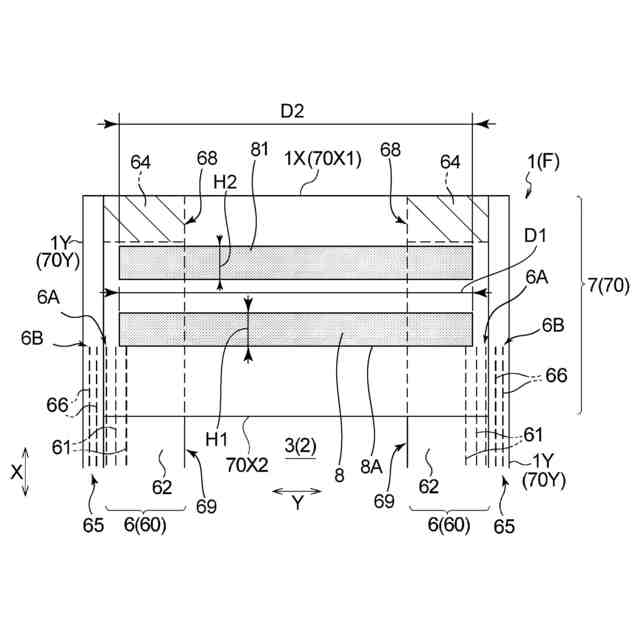

図９は、本発明の吸収性パッドの更に他の実施形態の図４（ａ）相当図である。
図１０は、従来の吸収性パッドの使用状態を模式的に示す図であり、図７相当図である。
【発明を実施するための形態】
【００１０】
以下、本発明をその好ましい実施形態に基づき図面を参照しながら説明する。なお、以下の図面の記載において、同一又は類似の部分には、同一又は類似の符号を付している。図面は基本的に模式的なものであり、各寸法の比率などは現実のものとは異なる場合がある。
