公開番号2025099348
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215951
出願日2023-12-21
発明の名称構造体、構造体モジュール、および構造体の製造方法
出願人デクセリアルズ株式会社
代理人個人,個人,個人,個人
主分類G02B 1/118 20150101AFI20250626BHJP(光学)
要約【課題】撥水機能を容易に付与しつつ、センサデバイスの光学特性を維持しながら、センサデバイスに対して容易に交換可能な構造体を提供する。

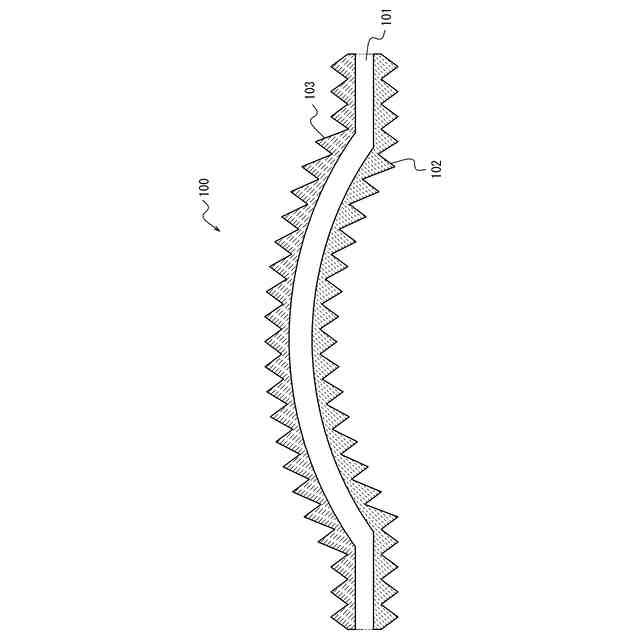

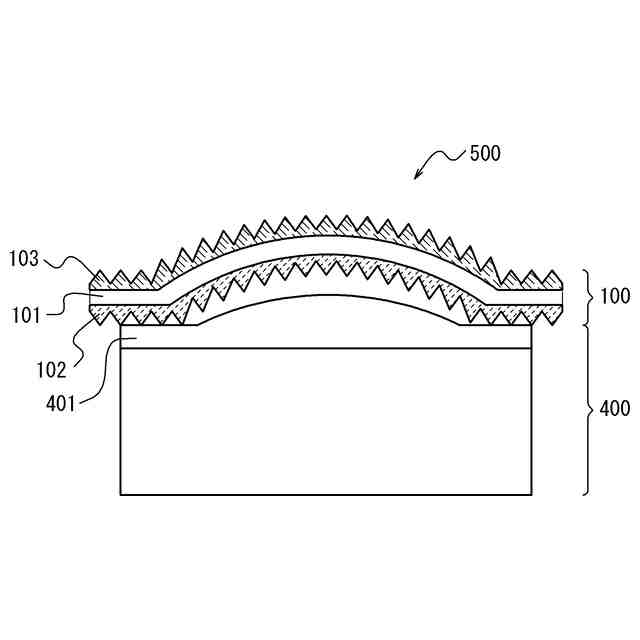

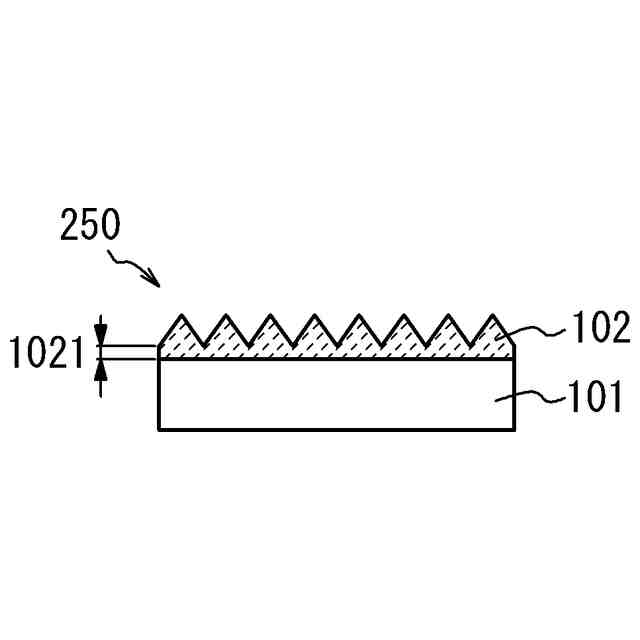

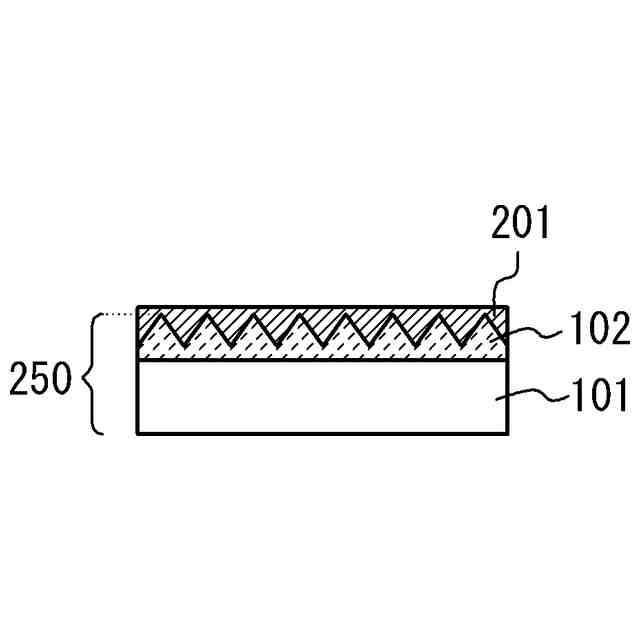

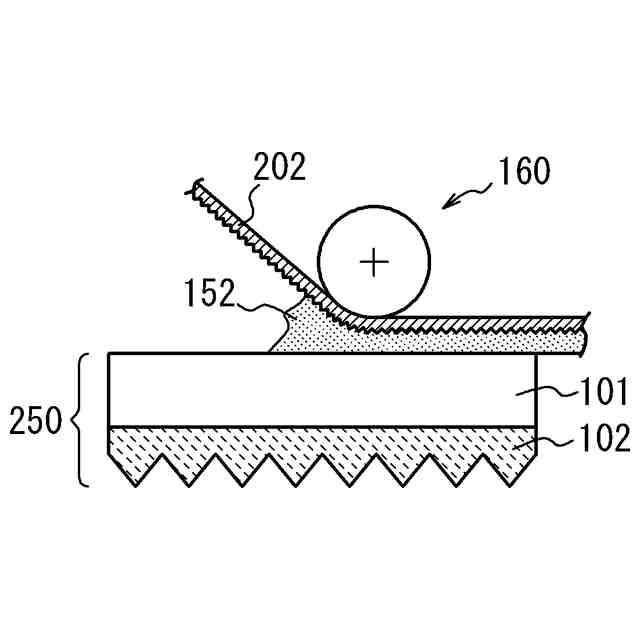

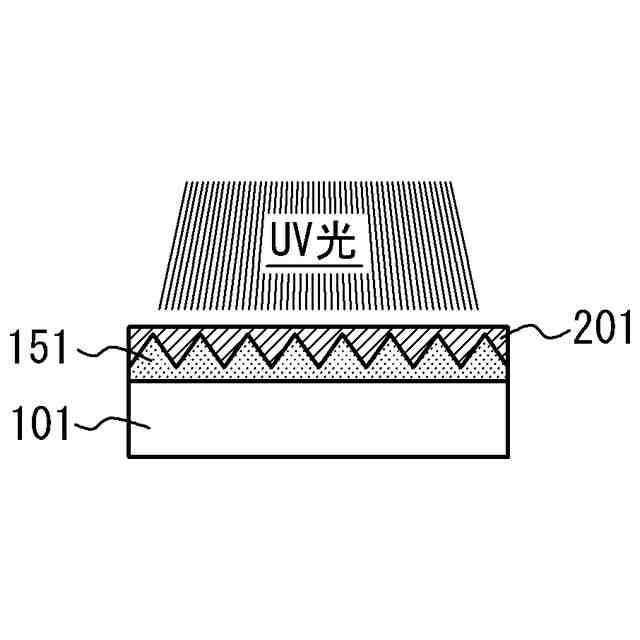

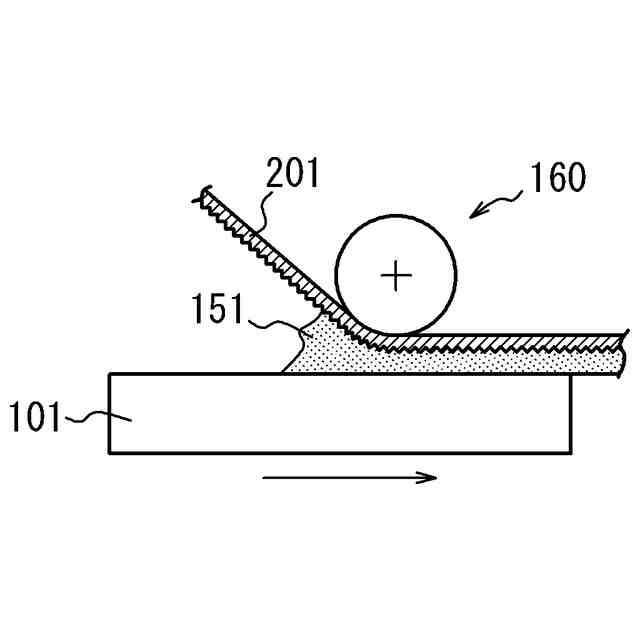

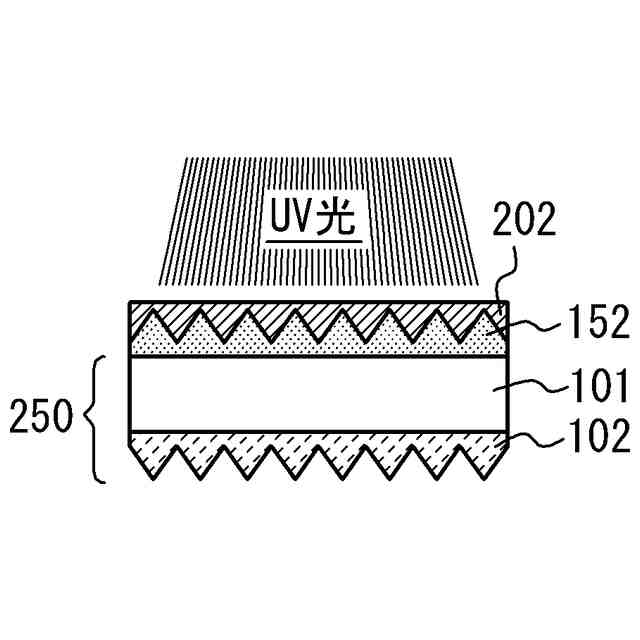

【解決手段】外表面が曲面形状を有するセンサデバイス400の外表面に取り付けられる構造体100は、基板101と、基板101の両面に配置されている微細凹凸構造層と、を備え、微細凹凸構造層は、センサデバイス400側に位置する第1の微細凹凸構造層102と、センサデバイス400側とは反対側に位置する第2の微細凹凸構造層103と、を有し、第2の微細凹凸構造層103は、撥水性を有し、構造体100は、外表面の曲面形状に追従する3次元形状を有する。
【選択図】図3
特許請求の範囲【請求項１】
外表面が曲面形状を有するセンサデバイスの前記外表面に取り付けられる構造体であって、
基板と、
前記基板の両面に配置されている微細凹凸構造層と、
を備え、
前記微細凹凸構造層は、
前記センサデバイス側に位置する第１の微細凹凸構造層と、
前記センサデバイス側とは反対側に位置する第２の微細凹凸構造層と、
を有し、
前記第２の微細凹凸構造層は、撥水性を有し、
前記構造体は、前記外表面の曲面形状に追従する３次元形状を有する、
構造体。
続きを表示（約 570 文字）【請求項２】
前記第１の微細凹凸構造層は、前記センサデバイスが検出する光の波長以下のピッチを有する、請求項１に記載の構造体。
【請求項３】
前記外表面から着脱可能に構成されている、請求項１に記載の構造体。
【請求項４】
前記基板は、熱可塑性を有する、請求項１に記載の構造体。
【請求項５】
全光線透過率が９８％以上である、請求項１に記載の構造体。
【請求項６】
前記第２の微細凹凸構造層の水滴接触角は１３０度以上である、請求項１に記載の構造体。
【請求項７】
前記センサデバイスと、
前記センサデバイスの前記外表面に取り付けられている、請求項１乃至６のいずれか１項に記載の構造体と、
を備える、
構造体モジュール。
【請求項８】
前記外表面の曲率半径は５ｍｍ以上５００ｍｍ以下である、請求項７に記載の構造体モジュール。
【請求項９】
前記センサデバイスは、車載用カメラモジュールを含む、請求項７に記載の構造体モジュール。
【請求項１０】
前記センサデバイスは、監視カメラ用のカメラモジュールを含む、請求項７に記載の構造体モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、構造体、構造体モジュール、および構造体の製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
車載のバックモニターもしくは車外のセンシングの用途で用いられる車載用カメラモジュール、または監視カメラ用のカメラモジュール等の屋外で使用されるセンサデバイスが知られている。このようなセンサデバイスにおいて使用されるセンサの外装レンズは、集光機能を実現するために通常、３次元形状を有している。また、外部からの光の反射による視認性または画質の悪化（色ムラ、ゴースト等の発生）を回避するために、レンズ等の基板における光の入射面に対し、反射防止処理が施されることが多い。反射防止処理としては、光の入射面に多層反射防止膜を備える、または、微細凹凸構造を形成することで、反射率を低減する方法が知られている。
【０００３】
さらに、上記レンズは、屋外での使用によりホコリまたは水滴等を含む外部環境にさらされるため、高い耐久性が必要とされる。外部環境に含まれるホコリまたは水滴等からレンズを保護するために、レンズの最表面に撥水コートを施す方法が知られている。
【０００４】
例えば、特許文献１では、反射防止コートを施したレンズ表面に、さらに撥水コートを施す方法が開示されている。しかし、ミクロ的に平面な面に撥水コートを行った場合、接触角が１００度程度と小さく、撥水性が不十分であるという課題ある。ナノポーラス膜をコーティングすることで超撥水状態が可能となるが、ＵＶ（Ultra-Violet）光または耐殺傷試験にさらされると撥水コートが除去されてしまい、撥水性が損なわれる。
【０００５】
また、特許文献２では、センサデバイスが検出する光の波長以下の凹凸構造をレンズ表面に直接形成することで低反射化する技術が開示されている。これにより、曲面形状を有するレンズ表面の反射率が低減する。加えて、特許文献２では、レンズの形成材料に撥水性を有する材料を加えることで撥水化させることも開示されている。これにより、水滴付着またはホコリ付着が抑制される、とされている。しかし、この方法では、外部環境により一旦撥水性が失われると、レンズの性能を回復させることは難しい。
【先行技術文献】
【特許文献】
【０００６】
特開２００３－１６１８０４号公報
特許５７７７６８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上述した従来技術では、撥水機能を容易に付与しつつ、センサデバイスの光学特性を維持しながら、別部品としてセンサデバイスに取り付けられることで容易に交換可能な構造体を提供する点について十分に考慮されていなかった。
【０００８】
本発明では、撥水機能を容易に付与しつつ、センサデバイスの光学特性を維持しながら、センサデバイスに対して容易に交換可能な構造体、当該構造体をセンサデバイスに取り付けてなる構造体モジュール、および構造体の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
すなわち、本発明の要旨構成は以下の通りである。
（１）外表面が曲面形状を有するセンサデバイスの前記外表面に取り付けられる構造体であって、基板と、前記基板の両面に配置されている微細凹凸構造層と、を備え、前記微細凹凸構造層は、前記センサデバイス側に位置する第１の微細凹凸構造層と、前記センサデバイス側とは反対側に位置する第２の微細凹凸構造層と、を有し、前記第２の微細凹凸構造層は、撥水性を有し、前記構造体は、前記外表面の曲面形状に追従する３次元形状を有する、構造体。
【００１０】
（２）前記第１の微細凹凸構造層は、前記センサデバイスが検出する光の波長以下のピッチを有する、上記（１）に記載の構造体。
（【００１１】以降は省略されています）
