公開番号2025098699
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215018
出願日2023-12-20
発明の名称マイクロモチーフ
出願人TOPPANホールディングス株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G02B 5/18 20060101AFI20250625BHJP(光学)
要約【課題】諧調表現が可能で、偽造防止効果の高いマイクロモチーフを提供すること。
【解決手段】本発明は、延在した凸構造と凹構造が交互に配置された縞で形成され、短辺が200μm以下である、マイクロモチーフである。

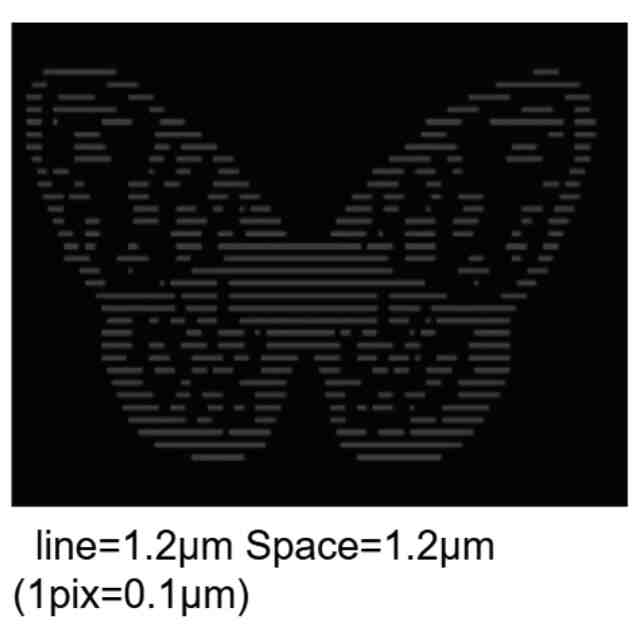

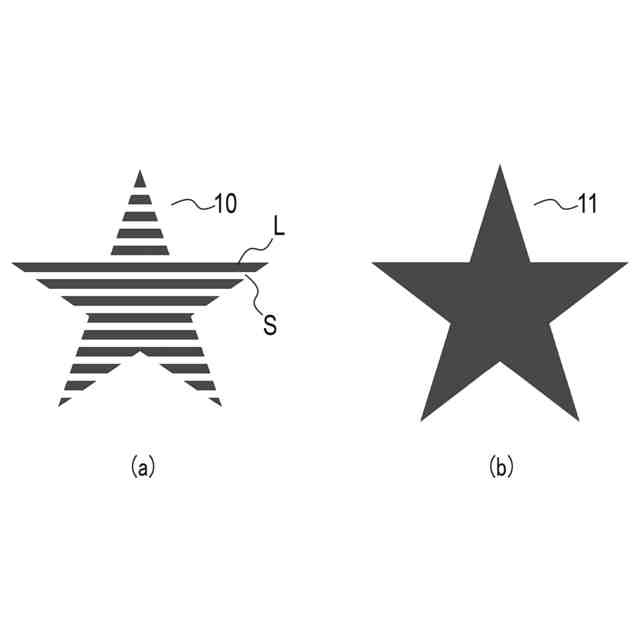

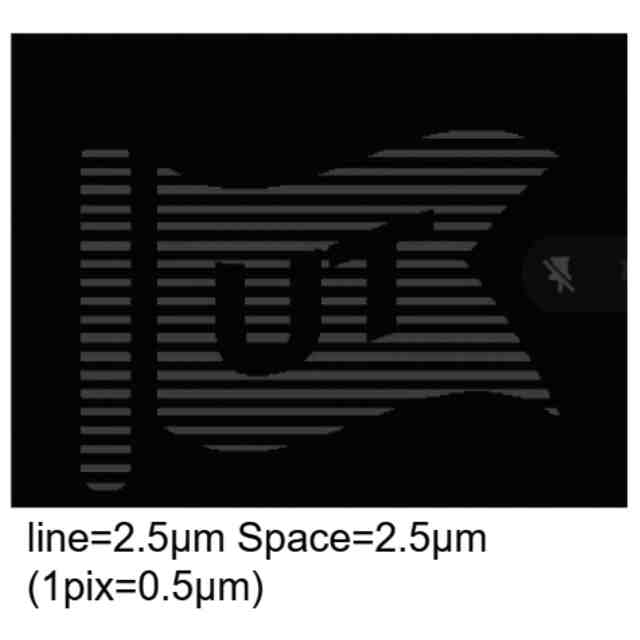

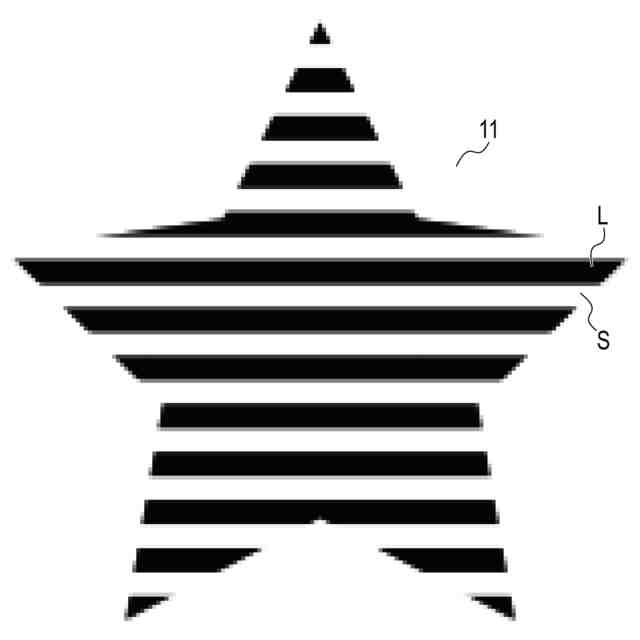

【選択図】図1
特許請求の範囲【請求項１】
延在した凸構造と凹構造が交互に配置された縞で形成され、短辺が２００μｍ以下である、マイクロモチーフ。
続きを表示（約 490 文字）【請求項２】
前記縞は、互いに交差することのない、請求項１に記載のマイクロモチーフ。
【請求項３】

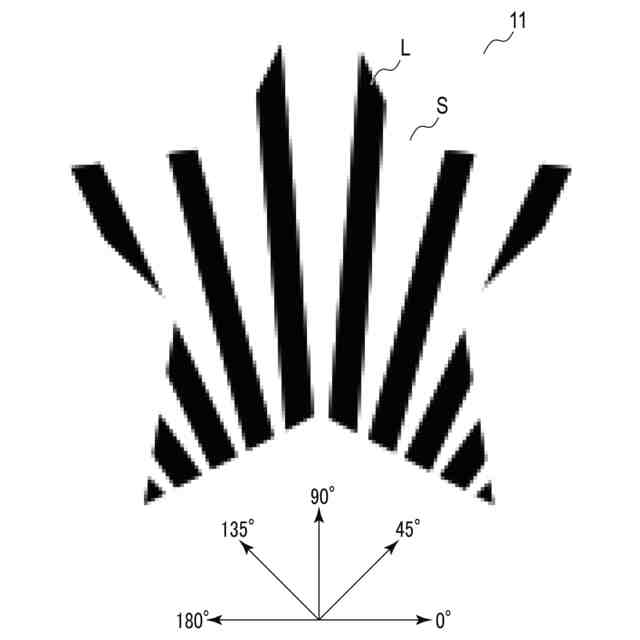

前記縞は、放射状である、請求項１に記載のマイクロモチーフ。
【請求項４】

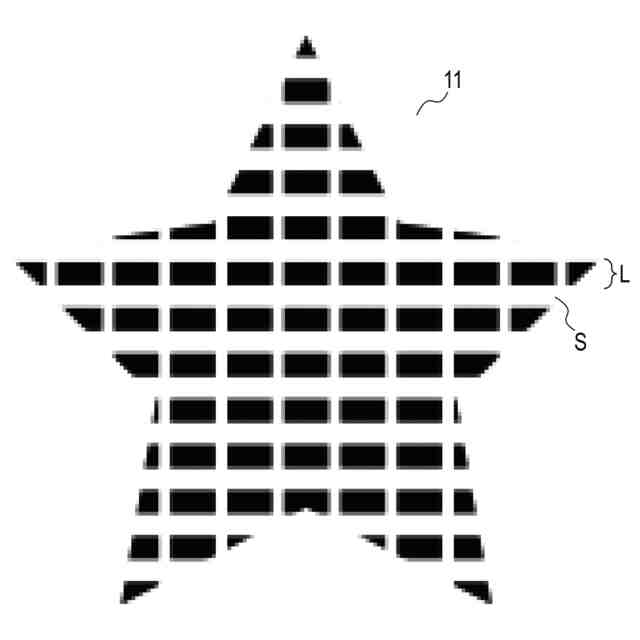

前記縞は、格子状である、請求項１に記載のマイクロモチーフ。
【請求項５】
縞は直線状である、請求項２乃至４のいずれか１項に記載マイクロモチーフ。
【請求項６】

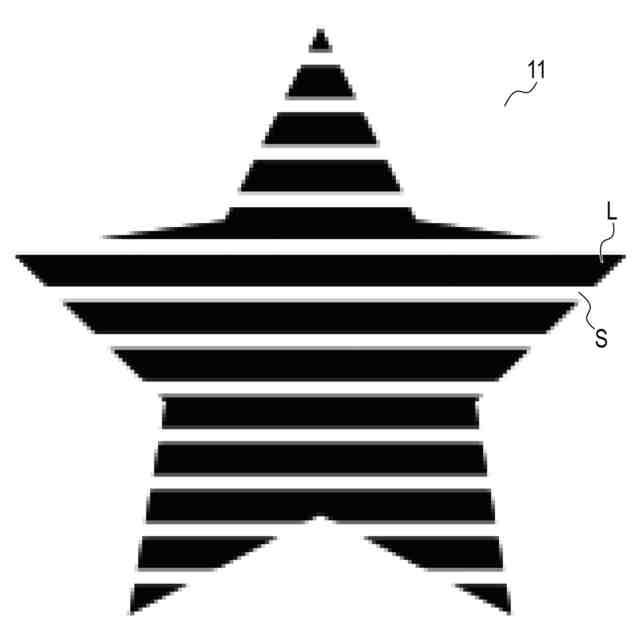

前記縞のうち、他の縞とは異なる幅を有する縞がない、請求項５に記載のマイクロモチーフ。
【請求項７】

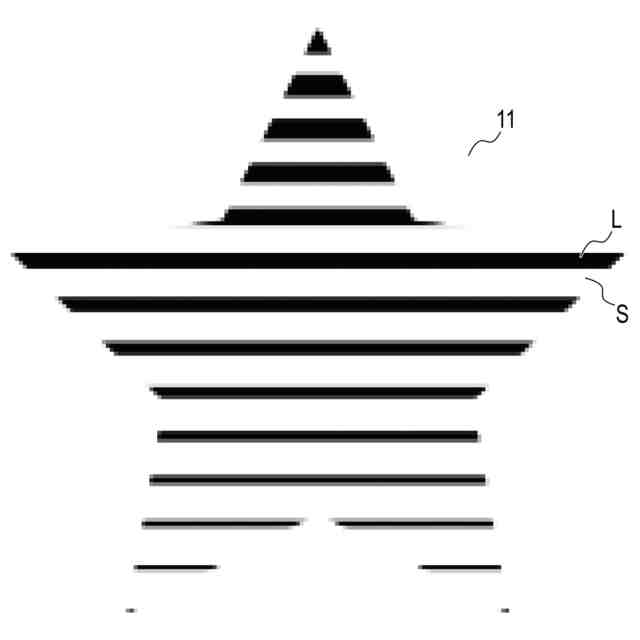

前記縞のうち、他の縞とは異なる幅を有する縞がある、請求項５に記載のマイクロモチーフ。
【請求項８】

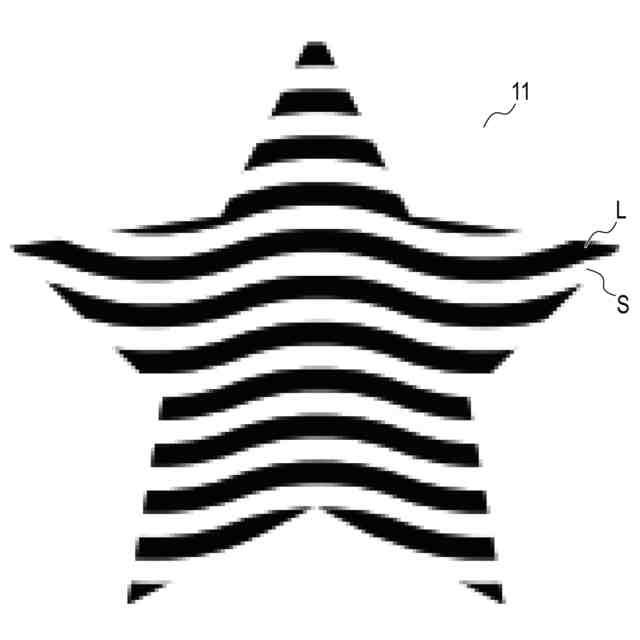

縞は曲線状である、請求項２乃至４のいずれか１項に記載マイクロモチーフ。
【請求項９】
前記縞のうち、他の縞とは異なる幅を有する縞がない、請求項８に記載のマイクロモチーフ。
【請求項１０】
前記縞のうち、他の縞とは異なる幅を有する縞がある、請求項８に記載のマイクロモチーフ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、肉眼では認識できず、顕微鏡などの専門機具を使用しなければ観察できない偽造防止レべル３のマイクロモチーフに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、偽造防止のために、ホログラムにおいて、肉眼では認識できず、高倍率の光学顕微鏡や、電子顕微鏡などの特別な観察装置がないと確認できないマイクロモチーフが適用されている。
【０００３】
ホログラムの図柄のサイズは、一般的に、センチメートルスケールあるいはミリメートルスケールである。ホログラムは回折格子などによって形成され、人間の目で目視できるような光学効果を発する。ホログラムは製造に高度な技術が必要なため、文書や商品の偽造防止手段として利用されている。
【０００４】
一方、マイクロモチーフは、マイクロメートルスケールあるいはナノメートルスケールでホログラムの図柄の中に隠し情報として配置される文字、紋様、パターン、図形などの総称である。マイクロモチーフは電子線描画装置などの微細加工装置でなければ作成できないことに加え、配置箇所を知らなければ発見することが困難なため、偽造防止効果を高める方法として知られている。
【０００５】
したがって、マイクロモチーフは、パスポートやＩＤカード等の個人認証用媒体の偽造防止対策としてや、ブランド品の真贋判定用にデザインの一部として適用されている。
【先行技術文献】
【特許文献】
【０００６】
特許第４９４０８５８号公報
特許第４９６８４４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、このような従来のマイクロモチーフでは、以下のような問題がある。
【０００８】
すなわち、図１３（ａ）に示すように、例えば、「ＳＥＣＵＲＥ」という文字列のマイクロモチーフを電子線描画（ＥＢ描画）にて作成するとき、図１３（ａ）におけるＡ－Ａ’線に沿った断面図である図１３（ｂ）に示すように、文字の部分（Ｂ－Ｂ’）をＥＢ描画装置２０にて彫るようにしてマイクロモチーフが形成される。
【０００９】
このように作成したマイクロモチーフ１００を正面から顕微観察すると、図１３（ｃ）に示すように、文字の輪郭線だけを知覚できるいわゆる袋文字のように見える。これは、Ａ－Ａ’面とＢ－Ｂ’面において屈折率差がなく、両面において単に光が反射するために一様な面として見えることに起因する。
【００１０】
一様な面として見えるということは、図柄の塗りつぶしを再現できない、すなわち、階調を表現できないということである。これは、マイクロモチーフの形状や表現を制限する。これは偽造防止性の低下に繋がるという問題がある。
（【００１１】以降は省略されています）
