公開番号
2025097784
公報種別
公開特許公報(A)
公開日
2025-07-01
出願番号
2023214192
出願日
2023-12-19
発明の名称
基板及びその製造方法、並びに、発光装置及びその製造方法
出願人
日亜化学工業株式会社
代理人
個人
,
個人
主分類
H10H
20/857 20250101AFI20250624BHJP()
要約
【課題】反りが生じ難く、熱伝導率の高い基板及びその製造方法、並びに発光装置及びその製造方法を提供すること。
【解決手段】金属部材を含み、上面及び下面、並びに上面及び下面を繋ぐ側面を有する第1導電部材と、金属部材を含み、前記第1導電部材から離隔する、上面及び下面、並びに上面及び下面を繋ぐ側面を有する第2導電部材と、前記第1導電部材の側面と前記第2導電部材の側面との間に配置される、上面及び下面、並びに上面及び下面を繋ぐ側面を有する絶縁部材と、を有し、前記第1導電部材及び前記第2導電部材が有する金属部材中に5μm以下の複数の空隙を有する基板である。

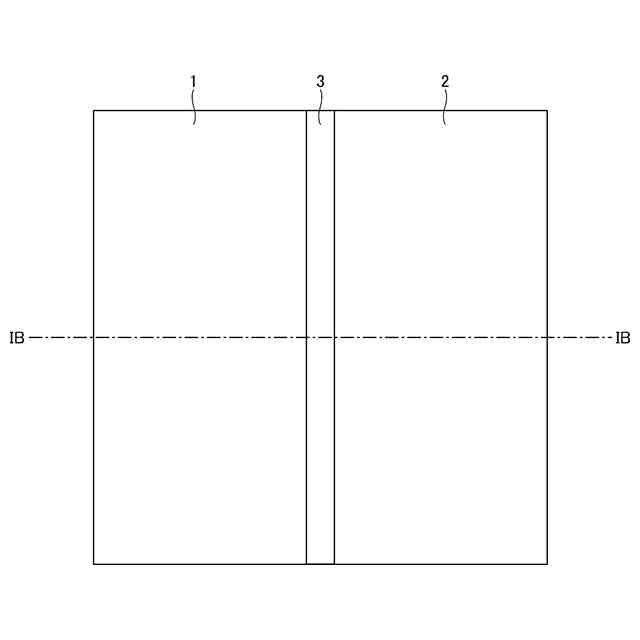

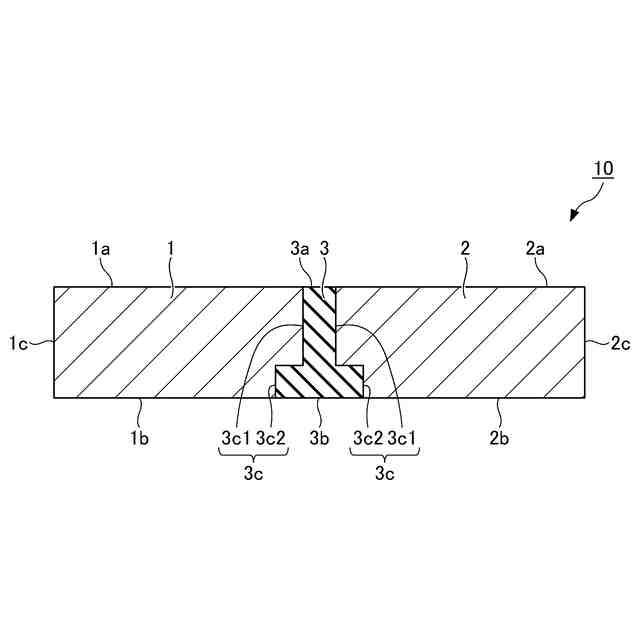

【選択図】図1B
特許請求の範囲
【請求項1】
金属部材を含み、上面及び下面、並びに上面及び下面を繋ぐ側面を有する第1導電部材と、
金属部材を含み、前記第1導電部材から離隔する、上面及び下面、並びに上面及び下面を繋ぐ側面を有する第2導電部材と、
前記第1導電部材の側面と前記第2導電部材の側面との間に配置される、上面及び下面、並びに上面及び下面を繋ぐ側面を有する絶縁部材と、
を有し、
前記第1導電部材及び前記第2導電部材が有する金属部材中に5μm以下の複数の空隙を有する基板。
続きを表示(約 930 文字)
【請求項2】
前記第1導電部材及び前記第2導電部材が有する金属部材は、メジアン径が0.1μm以上10μm以下の粒子が繋がっている、請求項1に記載の基板。
【請求項3】
前記第1導電部材及び前記第2導電部材は、断面視における空隙部の割合が、5%以上25%以下である、請求項1に記載の基板。
【請求項4】
前記基板の厚さ方向の断面視において、前記第1導電部材及び前記第2導電部材の面積は、前記絶縁部材の面積よりも大きい、請求項1に記載の基板。
【請求項5】
前記絶縁部材は、セラミックスであり、
前記絶縁部材の側面は、前記第1導電部材の側面及び前記第2導電部材の側面のそれぞれと、接合されている、請求項1に記載の基板。
【請求項6】

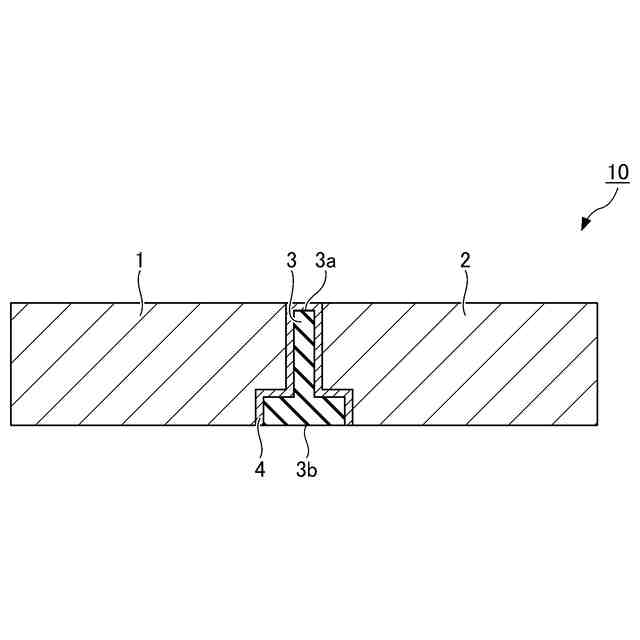

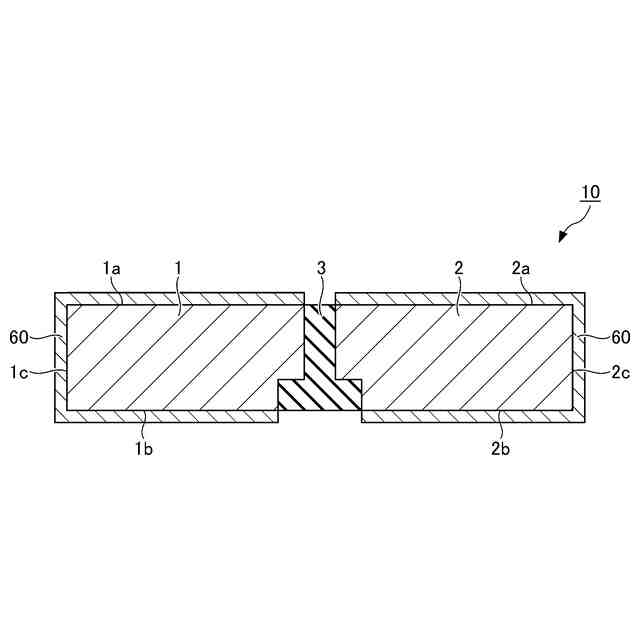

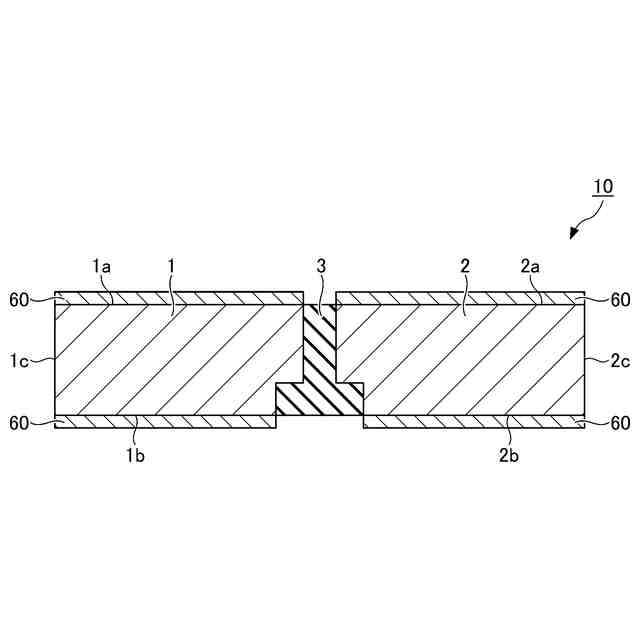

前記絶縁部材と前記第1導電部材との間、及び、前記絶縁部材と前記第2導電部材との間には、金属薄膜が配置されている、請求項1に記載の基板。
【請求項7】
前記第1導電部材及び前記第2導電部材の上面は、0.1μm以上5μm以下の寸法の凹みが3個以下である、請求項1に記載の基板。
【請求項8】

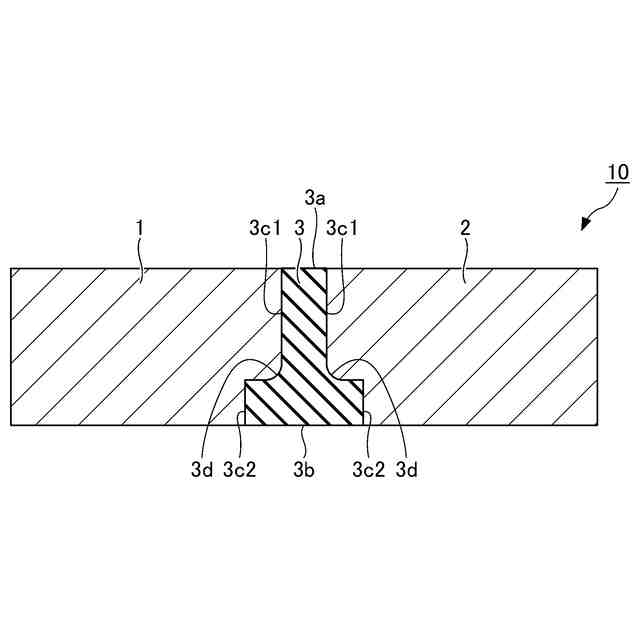

前記第1導電部材と前記絶縁部材と前記第2導電部材とを通る、前記基板の厚さ方向の断面視において、前記絶縁部材は、下面が上面よりも広い幅を有する、請求項1に記載の基板。
【請求項9】
請求項1に記載の基板と、前記基板上に配置される発光素子と、を有する発光装置。
【請求項10】
上面及び下面、並びに上面及び下面を繋ぐ側面を有する絶縁部材を準備することと、
前記絶縁部材の側面又は側方に、メジアン径が0.1μm以上10μm以下の金属粒子を含む第1導電性ペースト及びメジアン径が0.1μm以上10μm以下の金属粒子を含む第2導電性ペーストを配置することと、
前記第1導電性ペースト及び前記第2導電性ペーストを前記絶縁部材の融点又はガラス転移点以下の温度で焼成し、第1導電部材及び第2導電部材を形成することと、
を含む基板の製造方法。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示は、基板及びその製造方法、並びに、発光装置及びその製造方法に関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
従来、2つのリードフレームと、リードフレームの間のスリット状の溝に充填され、リードフレームを保持する樹脂部と、リードフレーム上に配置される樹脂部と、を有する半導体発光装置が知られている(特許文献1参照)。
【0003】
また、メタルコア材料からなる略立方体形状のパッケージと、パッケージを縦に2分するスリットに絶縁部材が充填された表面実装型発光ダイオードが知られている(特許文献2参照)。
【先行技術文献】
【特許文献】
【0004】
特開2004-274027号公報
特開2003-168828号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
本開示は、反りが生じ難く、熱伝導率の高い基板及びその製造方法、並びに発光装置及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【0006】
本開示の一実施形態に係る基板は、金属部材を含み、上面及び下面、並びに上面及び下面を繋ぐ側面を有する第1導電部材と、金属部材を含み、前記第1導電部材から離隔する、上面及び下面、並びに上面及び下面を繋ぐ側面を有する第2導電部材と、前記第1導電部材の側面と前記第2導電部材の側面との間に配置される、上面及び下面、並びに上面及び下面を繋ぐ側面を有する絶縁部材と、を有し、前記第1導電部材及び前記第2導電部材が有する金属部材中に5μm以下の複数の空隙を有する。
【0007】
また、本開示の一実施形態に係る発光装置は、前記基板と、前記基板上に配置される発光素子と、を有する。
【0008】

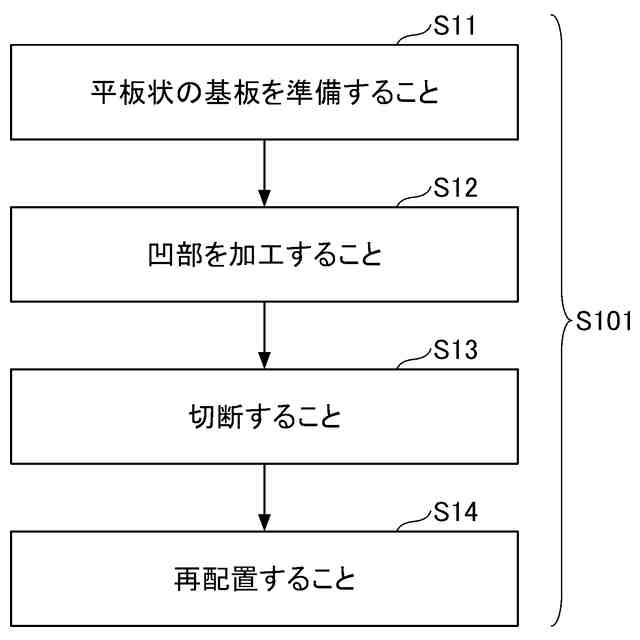

また、本開示の一実施形態に係る基板の製造方法は、上面及び下面、並びに上面及び下面を繋ぐ側面を有する絶縁部材を準備することと、前記絶縁部材の側面又は側方に、メジアン径が0.1μm以上10μm以下の金属粒子を含む第1導電性ペースト及びメジアン径が0.1μm以上10μm以下の金属粒子を含む第2導電性ペーストを配置することと、前記第1導電性ペースト及び前記第2導電性ペーストを前記絶縁部材の融点又はガラス転移点以下の温度で焼成し、第1導電部材及び第2導電部材を形成することと、を含む。
【0009】
また、本開示の一実施形態に係る発光装置の製造方法は、前記基板上に発光素子を配置する。
【発明の効果】
【0010】
本開示の一実施形態によれば、反りが生じ難く、熱伝導率に優れる基板及びその製造方法、並びに発光装置及びその製造方法を提供することができる。
【図面の簡単な説明】
(【0011】以降は省略されています)
