公開番号2025094116
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2025044697,2021124664
出願日2025-03-19,2021-07-29
発明の名称コアネットワーク装置の処理方法及び端末
出願人株式会社デンソー,トヨタ自動車株式会社
代理人個人,個人,個人
主分類H04W 4/06 20090101AFI20250617BHJP(電気通信技術)
要約【課題】マルチキャスト及び/又はブロードキャスト通信において、ポリシー制御を適切に行うことを可能とするコアネットワーク装置及び通信方法を提供すること。
【解決手段】MBSセッションを管理するコアネットワーク装置であって、MBSセッションを設定する際に、MBSセッションに適用されるポリシーを、ポリシーを制御する第1コアネットワーク装置に問い合わせる必要があるか否かを確認する制御部と、ポリシーを第1コアネットワーク装置に問合せる必要がある場合に、コアネットワーク内に存在する機能の検出を行う第2コアネットワーク装置から第1コアネットワーク装置を特定するための特定情報を取得する通信部と、を有し、制御部は、特定情報に基づいて第1コアネットワーク装置を特定し、通信部は、特定された第1コアネットワーク装置に対してMBSセッションに適用されるポリシーを問い合わせるメッセージを送信する、コアネットワーク装置。
【選択図】図1
特許請求の範囲【請求項１】
マルチキャストブロードキャストサービス（ＭＢＳ）セッションを管理するコアネットワーク装置であって、
前記ＭＢＳセッションを設定する際に、前記ＭＢＳセッションに適用されるポリシーを、前記ポリシーを制御する第１コアネットワーク装置に問い合わせる必要があるか否かを確認する制御部と、
前記ポリシーを前記第１コアネットワーク装置に問合せる必要がある場合に、コアネットワーク内に存在する機能の検出を行う第２コアネットワーク装置から前記第１コアネットワーク装置を特定するための特定情報を取得する通信部と、を有し、
前記制御部は、前記特定情報に基づいて前記第１コアネットワーク装置を特定し、
前記通信部は、特定された前記第１コアネットワーク装置に対して前記ＭＢＳセッションに適用されるポリシーを問い合わせるメッセージを送信する、
を有するコアネットワーク装置。
続きを表示（約 1,100 文字）【請求項２】
前記通信部は、第３コアネットワーク装置から、前記ＭＢＳセッションを設定する際に、前記ポリシーを前記第１コアネットワーク装置に問い合わせる必要があることを示す第１所定情報を受信し、
前記制御部は、前記第３コアネットワーク装置から前記第１所定情報を受信した場合に、前記ポリシーを前記第１コアネットワーク装置に問い合わせる必要があると認識する、
請求項１に記載のコアネットワーク装置。
【請求項３】
前記通信部は、前記第３コアネットワーク装置から送信される、一時的モバイルグループ識別子（ＴＭＧＩ）割り当て要求メッセージに含まれる前記第１所定情報を取得する、
請求項２に記載のコアネットワーク装置。
【請求項４】
前記通信部は、前記第３コアネットワーク装置から送信される、ＭＢＳセッションの生成を要求するメッセージに含まれる前記第１所定情報を取得する、
請求項２に記載のコアネットワーク装置。
【請求項５】
前記制御部は、当該コアネットワーク装置に前記ポリシーに関する情報が設定されていない場合に、前記ポリシーを、前記第１コアネットワーク装置に問い合わせる必要があると認識する、
請求項１～４のいずれか一項に記載のコアネットワーク装置。
【請求項６】
前記制御部は、当該コアネットワーク装置に動的ポリシー制御を実行する必要があることを示す第２所定情報が設定されている場合、前記ポリシーを、前記第１コアネットワーク装置に問い合わせる必要があると認識する、
請求項１～４のいずれか一項に記載のコアネットワーク装置。
【請求項７】
マルチキャストブロードキャストサービス（ＭＢＳ）セッションを管理するコアネットワーク装置が実行する通信方法であって、
前記ＭＢＳセッションを設定する際に、前記ＭＢＳセッションに適用されるポリシーを、前記ポリシーを制御する第１コアネットワーク装置に問い合わせる必要があるか否かを確認するステップと、
前記ポリシーを前記第１コアネットワーク装置に問合せる必要がある場合に、コアネットワーク内に存在する機能の検出を行う第２コアネットワーク装置から前記第１コアネットワーク装置を特定するための特定情報を取得するステップと、
前記特定情報に基づいて前記第１コアネットワーク装置を特定するステップと、
特定された前記第１コアネットワーク装置に対して前記ＭＢＳセッションに適用されるポリシーを問い合わせるメッセージを送信するステップと、
を含む通信方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コアネットワーク装置及び通信方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
国際標準化団体であるThird Generation Partnership Project（３ＧＰＰ）では、第３．９世代の無線アクセス技術（Radio Access Technology：ＲＡＴ）であるLong Term Evolution（ＬＴＥ）、第４世代のＲＡＴであるＬＴＥ－Ａｄｖａｎｃｅｄの後継として、第５世代（Fifth Generation：５Ｇ）のＲＡＴであるNew Radio（ＮＲ）のリリース１５が仕様化されている（例えば、非特許文献１）。
【０００３】
また、第４世代のコアネットワーク（Core Network：ＣＮ）であるEvolved Packet Core（ＥＰＣ）の後継として、第５世代のＣＮである5G Core Network（５ＧＣ）のリリース１５も仕様化されている（例えば、非特許文献２）。
【先行技術文献】
【非特許文献】
【０００４】
3GPP TS 38.300 V15.2.0 (2018-06)
3GPP TS 23.501 V15.2.0 (2018-06)
【発明の概要】
【発明が解決しようとする課題】
【０００５】
現在、３ＧＰＰでは、マルチキャストデータ及び／又はブロードキャストデータの伝送サービスであるMulticast Broadcast Service（ＭＢＳ）をサポートすることが検討されている。５ＧＣにおけるＭＢＳは、５ＭＢＳ等とも呼ばれる。
【０００６】
５ＧＣにおいて、ユニキャスト通信（１対１での通信）におけるポリシー制御は、Policy Control Function（ＰＣＦ）と呼ばれる機能を用いて実現される。マルチキャスト及び／又はブロードキャスト通信でも、ユニキャスト通信と同様、ポリシー制御を適切に行えることが望ましい。
【０００７】
本開示はこのような事情に鑑みてなされたものであり、マルチキャスト及び／又はブロードキャスト通信において、ポリシー制御を適切に行うことを可能とするコアネットワーク装置及び通信方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示の一態様に係るコアネットワーク装置は、マルチキャストブロードキャストサービス（ＭＢＳ）セッションを管理するコアネットワーク装置であって、前記ＭＢＳセッションを設定する際に、前記ＭＢＳセッションに適用されるポリシーを、前記ポリシーを制御する第１コアネットワーク装置に問い合わせる必要があるか否かを確認する制御部と、前記ポリシーを前記第１コアネットワーク装置に問合せる必要がある場合に、コアネットワーク内に存在する機能の検出を行う第２コアネットワーク装置から前記第１コアネットワーク装置を特定するための特定情報を取得する通信部と、を有し、前記制御部は、前記特定情報に基づいて前記第１コアネットワーク装置を特定し、前記通信部は、特定された前記第１コアネットワーク装置に対して前記ＭＢＳセッションに適用されるポリシーを問い合わせるメッセージを送信する。
【発明の効果】
【０００９】
本開示によれば、マルチキャスト及び／又はブロードキャスト通信において、ポリシー制御を適切に行うことを可能とするコアネットワーク装置及び通信方法を提供することができる。
【図面の簡単な説明】
【００１０】

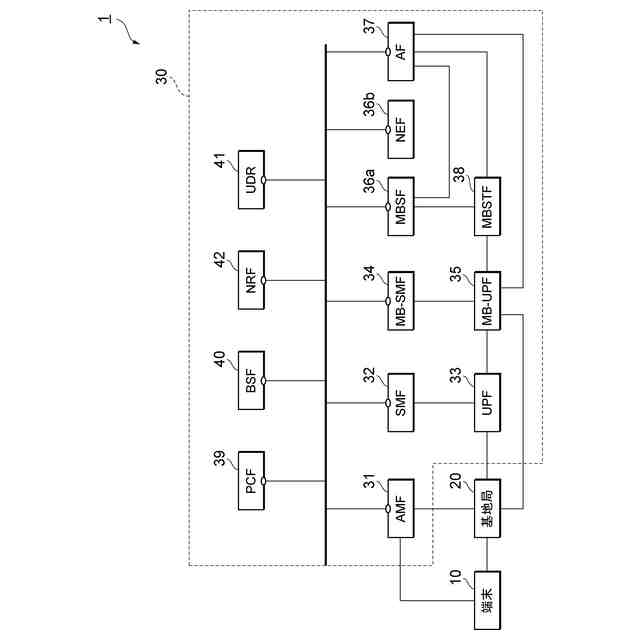

本実施形態に係る通信システムの概要の一例を示す図である。

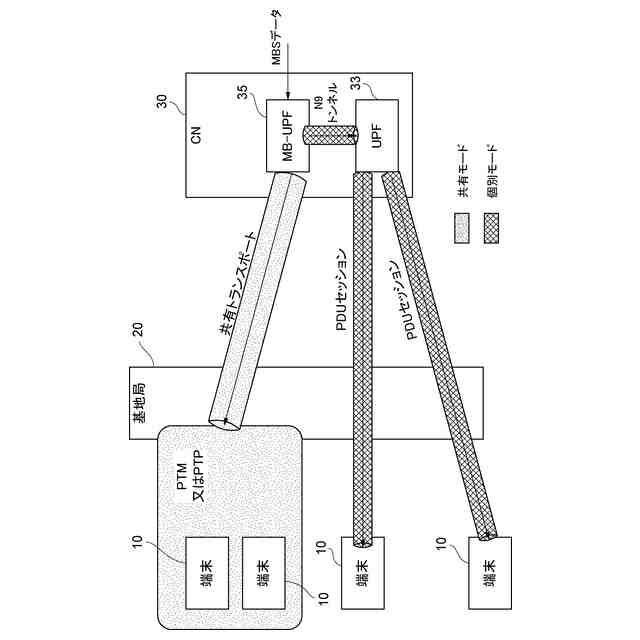

本実施形態に係るＭＢＳデータの伝送モードの一例を示す図である。

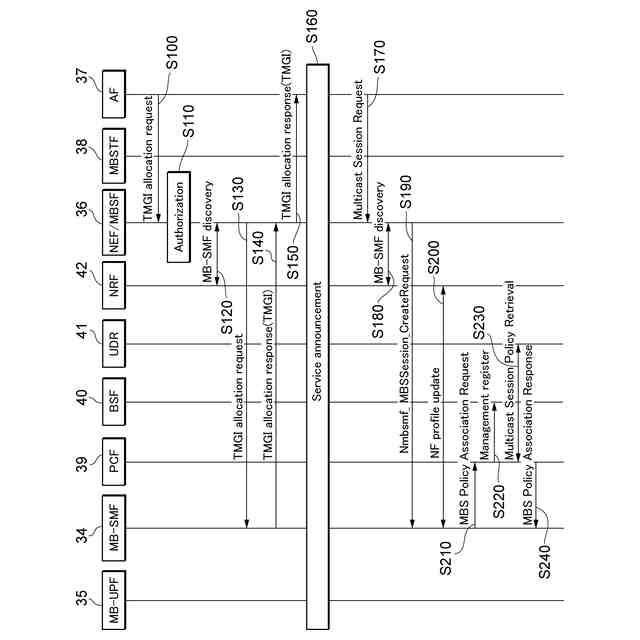

本実施形態に係るＭＢＳセッション設定手順の一例を示す図である。

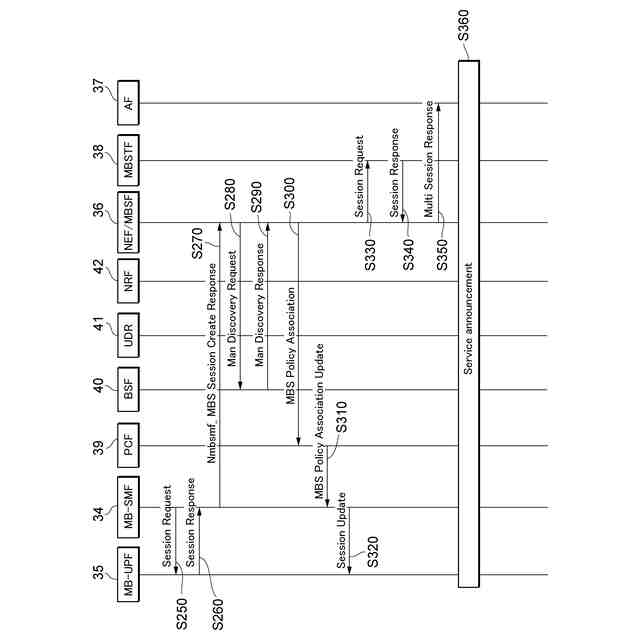

本実施形態に係るＭＢＳセッション設定手順の一例を示す図である。

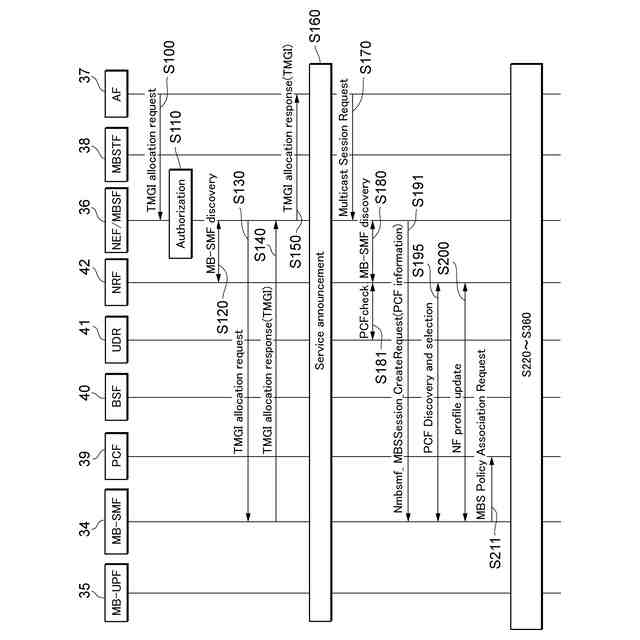

ＰＣＦの検出及び選択に関する処理手順１－１の一例を示すシーケンス図である。

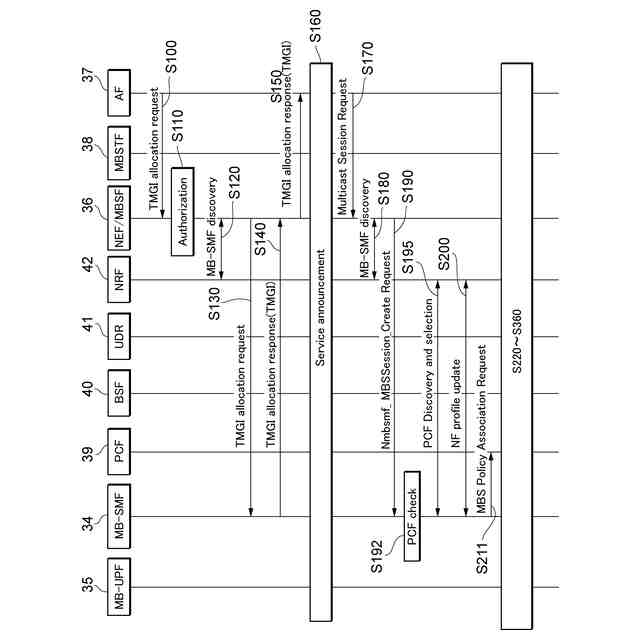

ＰＣＦの検出及び選択に関する処理手順１－２の一例を示すシーケンス図である。

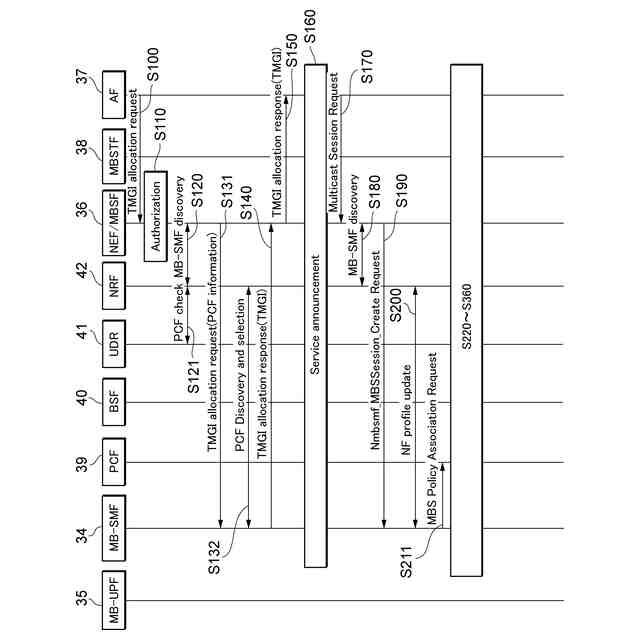

ＰＣＦの検出及び選択に関する処理手順２の一例を示すシーケンス図である。
ＰＣＦの検出及び選択に関する処理手順２の一例を示すシーケンス図である。

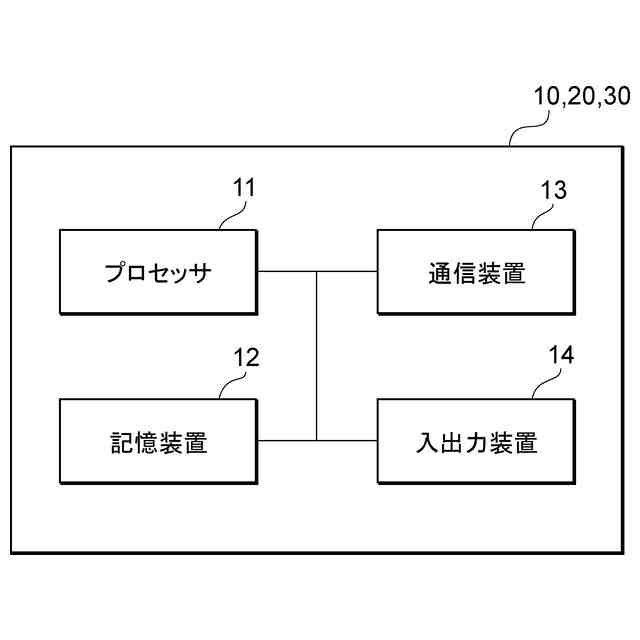

本実施形態に係る通信システム内の各装置のハードウェア構成の一例を示す図である。
本実施形態に係るコアネットワーク装置の機能ブロック構成の一例を示す図である。
本実施形態に係るコアネットワーク装置の機能ブロック構成の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
