公開番号2025036385
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2024150411
出願日2024-09-01
発明の名称ネジ弛緩防止眼鏡
出願人個人,個人
代理人個人,個人
主分類G02C 5/22 20060101AFI20250307BHJP(光学)
要約【課題】本発明は、ヒンジ接続手段やネジ接続手段などのネジ締めする接続手段において、使用と共にネジが緩むネジ弛緩を容易に防止することができる眼鏡を提案する。
【解決手段】本発明に係るネジ弛緩防止眼鏡は、左右のリム及びこれを中央で連結するブリッジからなるフロントフレームと、左右のリムの端部に一端が接続される左右のヨロイと、前方の端部が左右のヨロイの他端に接続されて、フロントフレームの後方に連結される左右のテンプルとを含む複数の構成要素からなる。一の構成要素に設けられた接続部C1と、他の構成要素に設けられた被接続部C2とを、接続部C1と被接続部C2に夫々穿設されたネジ孔h1とh2に、雄ネジを貫通させてネジ締めする接続手段を用いる。このネジ締めする接続手段は、雄ネジに緩衝バネを被覆してネジ締めする弛緩防止ネジ締め機構を備え、ネジの弛緩を予防することができる。

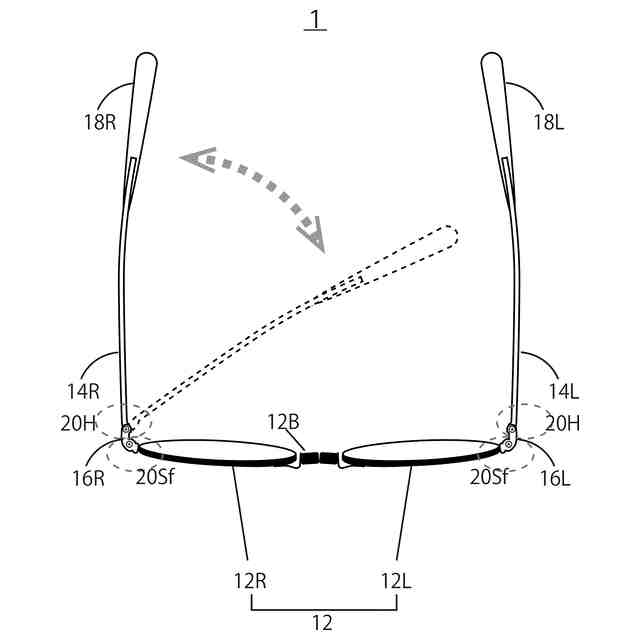

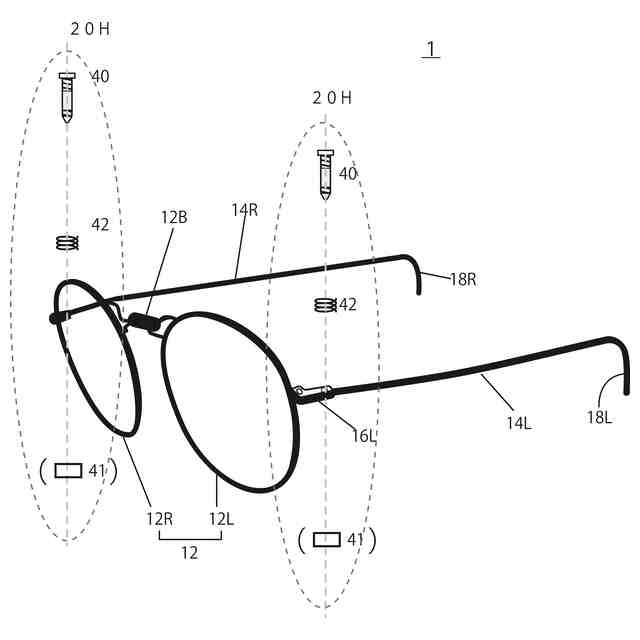

【選択図】図1

特許請求の範囲【請求項１】
レンズを装着する左右のリム及びこれを中央で連結するブリッジからなるフロントフレームと、
一端と他端を有し、該左右のリムの端部に一端が接続される左右のヨロイと、
前方の端部が該左右のヨロイの他端に接続されて、該フロントフレームの後方に連結される左右のテンプルと、を含む複数の構成要素からなり、
一の構成要素に設けられた接続部Ｃ１と、これと接続される構成要素に設けられた被接続部Ｃ２とを、接続部Ｃ１と被接続部Ｃ２に夫々穿設されたネジ孔ｈ１とｈ２に、頭部と螺入部とからなる雄ネジを貫通させてネジ締めする接続手段を用いる眼鏡において、
前記ネジ締めする接続手段は、
雄ネジに緩衝バネを被覆してネジ締めする弛緩防止ネジ締め機構（以下、「弛緩防止機構」ともいう。）を備え、ネジの弛緩を予防することができるネジ弛緩防止眼鏡。
続きを表示（約 2,700 文字）【請求項２】

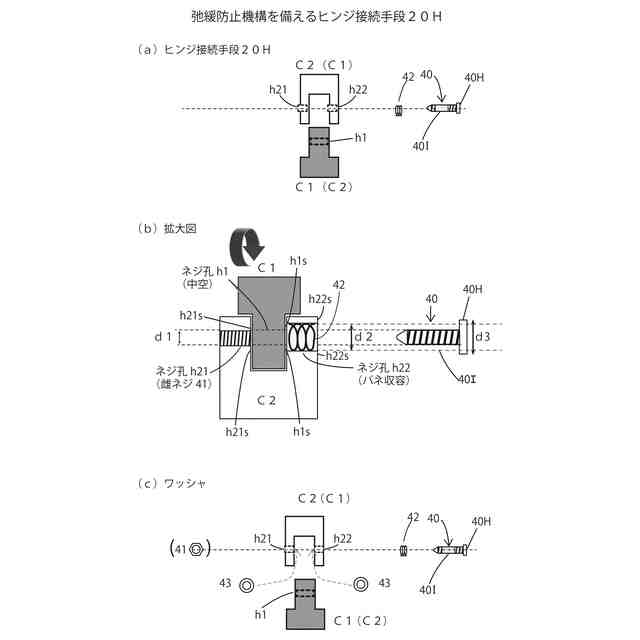

前記弛緩防止機構を備える前記ネジ締めする接続手段（以下、「弛緩防止機構を備えるネジ締め接続手段」ともいう。）は、
被接続部Ｃ２の２枚ゴマの谷間に、接続部Ｃ１の１枚ゴマを嵌合させて、該１枚ゴマを該２枚ゴマの谷間で回動可能なように固定するヒンジ接続手段において、
夫々のコマにネジ孔ｈ２１、ｈ２２が設けられた前記２枚ゴマの谷間に、ネジ孔ｈ１が設けられた前記１枚ゴマを挿入し、
緩衝バネを被覆した雄ネジの螺入部を該２枚ゴマの一方のネジ孔ｈ２２から挿入し、該１枚ゴマのネジ孔ｈ１を貫通させ、該２枚ゴマの他方のネジ孔ｈ２１に立設された雌ネジに螺合させると共に、
該雄ネジの頭部が、当接するネジ孔ｈ２２の外周縁部ｈ２２ｓを、該雄ネジの螺入方向に押圧し、
接続部Ｃ１の該１枚ゴマを、被接続部Ｃ２の該２枚ゴマの谷間で回動可能なように固定する、弛緩防止機構を備えるヒンジ接続手段であって、

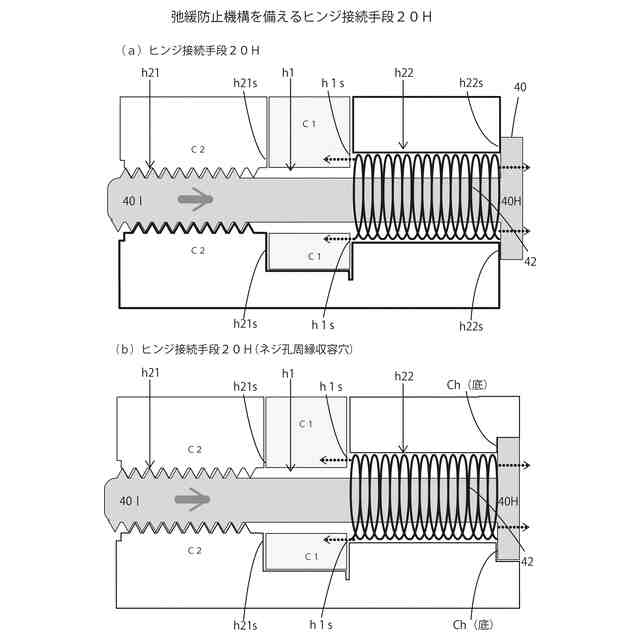

雄ネジの螺入部を被覆する緩衝バネが、被接続部Ｃ２の２枚ゴマの一方のネジ孔ｈ２２内部に収縮されて収容され、収縮された該緩衝バネの復元力が、接続部Ｃ１のネジ孔ｈ１の外周縁部ｈ１ｓ及び雄ネジの頭部に、それぞれ反対方向に作用することを特徴とする、請求項１に記載のネジ弛緩防止眼鏡。
【請求項３】
ネジ孔ｈ２２の外周縁部ｈ２２ｓに、前記雄ネジの頭部を収容可能なネジ孔周縁収容穴を設け、
緩衝バネを被覆した雄ネジの螺入部をネジ孔ｈ２２から挿入し、ネジ孔ｈ２１に立設された雌ネジに螺合させると共に、
該雄ネジの頭部が、該ネジ孔周縁収容穴の底部を該雄ネジの螺入方向に押圧し、
該緩衝バネがネジ孔ｈ２２内部に収縮されて収容される、
請求項２に記載のネジ弛緩防止眼鏡。
【請求項４】

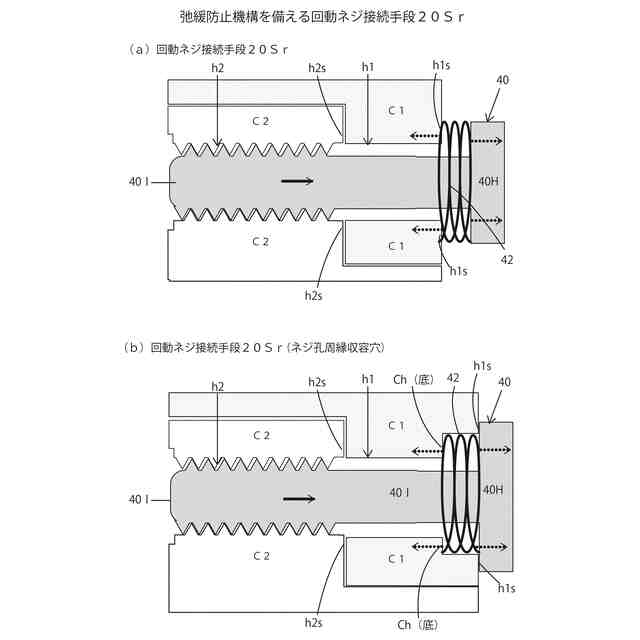

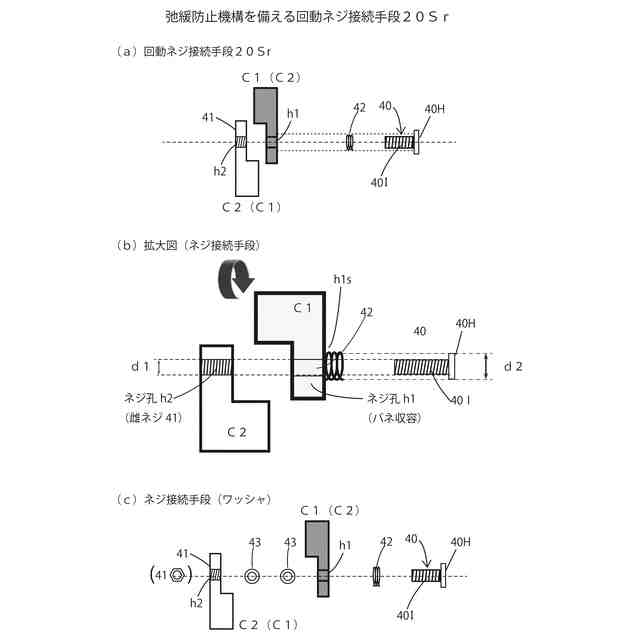

前記弛緩防止機構を備えるネジ締め接続手段は、
被接続部Ｃ２と接続部Ｃ１とに夫々設けられたネジ孔ｈ２、ｈ１に、緩衝バネを被覆した雄ネジの螺入部を接続部Ｃ１のネジ孔ｈ１から挿入し、
該雄ネジの螺入部を被接続部Ｃ２のネジ孔ｈ２内に立設された雌ネジに螺合すると共に、雄ネジの螺入部を被覆する緩衝バネを、接続部Ｃ１のネジ孔ｈ１の外周縁部ｈ１ｓと、該雄ネジの頭部との間に挟持して、
接続部Ｃ１を被接続部Ｃ２に対して回動可能なように固定する、弛緩防止機構を備える回動型ネジ接続手段であって、
収縮された該緩衝バネの復元力が、接続部Ｃ１のネジ孔ｈ１の外周縁部ｈ１ｓ及び雄ネジの頭部に、それぞれ反対方向に作用することを特徴とする、請求項１に記載のネジ弛緩防止眼鏡。
【請求項５】
ネジ孔ｈ１の外周縁部ｈ１ｓに、前記雄ネジの螺入部に被覆した緩衝バネを収容可能なネジ孔周縁収容穴を設け、
緩衝バネを被覆した雄ネジの螺入部をネジ孔ｈ１から挿入し、ネジ孔ｈ２に立設された雌ネジに螺合させると共に、
該雄ネジの頭部が、ネジ孔ｈ１の外周縁部ｈ１ｓを該雄ネジの螺入方向に押圧し、
該緩衝バネがネジ孔周縁収容穴に収縮されて収容される、
請求項４に記載のネジ弛緩防止眼鏡。
【請求項６】
被接続部Ｃ２と接続部Ｃ１との境界に、被接続部Ｃ２と接続部Ｃ１とは異なる材質のＴ字型ワッシャを配置させ、該Ｔ字型ワッシャの穴部に前記雄ネジの螺入部を貫通させた、請求項２又は請求項３に記載のネジ弛緩防止眼鏡。
【請求項７】

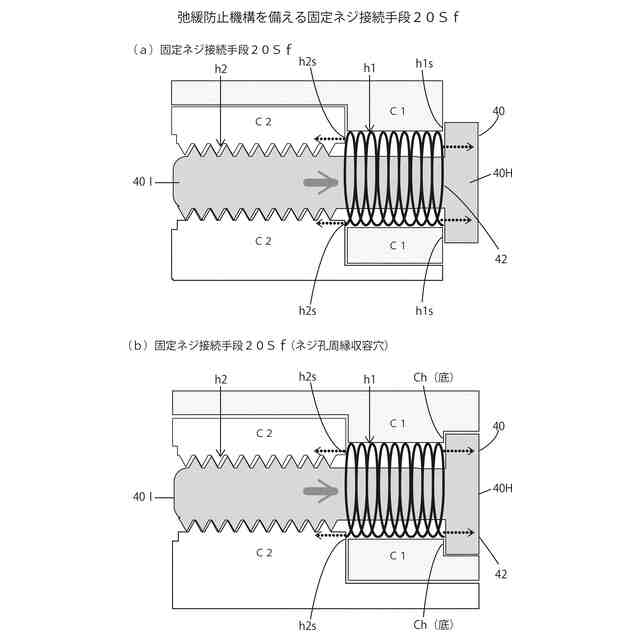

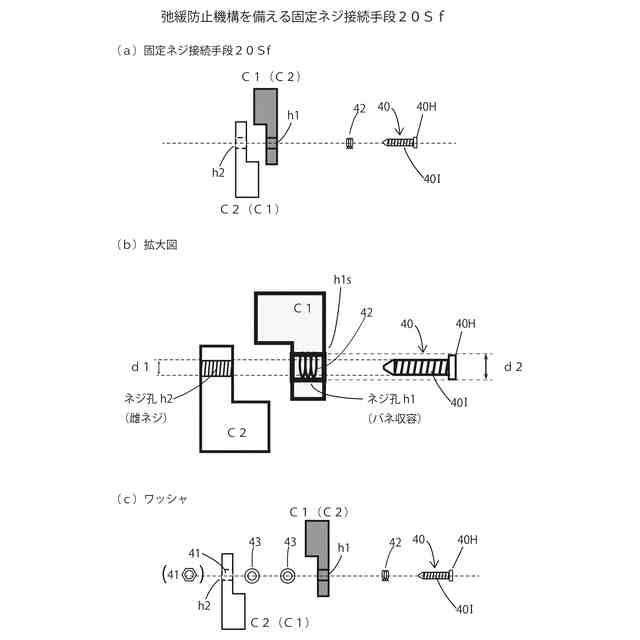

前記弛緩防止機構を備えるネジ締め接続手段は、
被接続部Ｃ２と接続部Ｃ１とに夫々設けられたネジ孔ｈ２、ｈ１に、緩衝バネを被覆した雄ネジの螺入部を接続部Ｃ１のネジ孔ｈ１から挿入し、
該雄ネジの螺入部を被接続部Ｃ２のネジ孔ｈ２内に立設された雌ネジに螺合させると共に、該雄ネジの頭部が、接続部Ｃ１のネジ孔ｈ１の外周縁部ｈ１ｓを該雄ネジの螺入方向に押圧するようにして該雄ネジを固定する、弛緩防止機構を備える固定型ネジ接続手段であって、
雄ネジの螺入部を被覆する緩衝バネがネジ孔ｈ１内部に収縮されて収容され、
収縮された該緩衝バネの復元力が、被接続部Ｃ２に設けられたネジ孔ｈ２の外縁部ｈ２ｓ及び雄ネジの頭部に、それぞれ反対方向に作用することを特徴とする、請求項１に記載のネジ弛緩防止眼鏡。
【請求項８】
ネジ孔ｈ１の外周縁部ｈ１ｓに、前記雄ネジの頭部を収容可能なネジ孔周縁収容穴を設け、
緩衝バネを被覆した雄ネジの螺入部をネジ孔ｈ１から挿入し、ネジ孔ｈ２に立設された雌ネジに螺合させると共に、
該雄ネジの頭部が、該ネジ孔周縁収容穴の底部を該雄ネジの螺入方向に押圧し、
該緩衝バネがネジ孔ｈ１内部に収縮されて収容される、
請求項７に記載のネジ弛緩防止眼鏡。
【請求項９】
前記ヨロイの他端に設けられた被接続部Ｃ２と、前記テンプルの前方の端部に設けられた接続部Ｃ１とを、弛緩防止機構を備えるヒンジ接続手段により回動可能に接続した、請求項２に記載のネジ弛緩防止眼鏡であって、
前記弛緩防止機構を備えるヒンジ接続手段は、
被接続部Ｃ２の２枚ゴマの谷間に、接続部Ｃ１の１枚ゴマを嵌合させて、該１枚ゴマを該２枚ゴマの谷間で回動可能なように固定するヒンジ接続手段において、
夫々のコマにネジ孔ｈ２１、ｈ２２が設けられた前記２枚ゴマの谷間に、ネジ孔ｈ１が設けられた前記１枚ゴマを挿入し、
緩衝バネを被覆した雄ネジの螺入部を該２枚ゴマの一方のネジ孔ｈ２２から挿入し、該１枚ゴマのネジ孔ｈ１を貫通させ、該２枚ゴマの他方のネジ孔ｈ２１に立設された雌ネジに螺合させると共に、
該雄ネジの頭部が、当接するネジ孔ｈ２２の外周縁部ｈ２２ｓを、該雄ネジの螺入方向に押圧し、
接続部Ｃ１の該１枚ゴマを、被接続部Ｃ２の該２枚ゴマの谷間で回動可能なように固定する、ネジ弛緩防止眼鏡。
【請求項１０】
ネジ孔ｈ２２の外周縁部ｈ２２ｓに、前記雄ネジの頭部を収容可能なネジ孔周縁収容穴を設け、
緩衝バネを被覆した雄ネジの螺入部をネジ孔ｈ２２から挿入し、ネジ孔ｈ２１に立設された雌ネジに螺合させると共に、
該雄ネジの頭部が、該ネジ孔周縁収容穴の底部を該雄ネジの螺入方向に押圧し、
該緩衝バネがネジ孔ｈ２２内部に収縮されて収容される、
請求項９に記載のネジ弛緩防止眼鏡。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ばねを被覆するネジ締め機構を用いた眼鏡に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
一般に市販されている眼鏡１１０は、図１３（ａ）のように、レンズを装着する左右のリム（１１２Ｌ、１１２Ｒ）及びこれを中央で連結するブリッジ１１２Ｂからなるフロントフレーム１１２と、左右のリム（１１２Ｌ、１１２Ｒ）の端部に一端が接続される左右のヨロイ１１６（１１６Ｌ、１１６Ｒ）と、この左右のヨロイ１１６（１１６Ｌ、１１６Ｒ）の他端に前方の端部が接続されて、フロントフレーム１１２の後方に連結される左右のテンプル１１４（１１４Ｌ、１１４Ｒ）を含む複数の構成要素から構成される。
【０００３】
各構成要素の接続方法は、図１２に示すように、（ａ）ヒンジ接続手段１２０Ｈ、（ｂ）ネジ接続手段１２０Ｓ、（ｃ）磁石接続手段１２０Ｍ、（ｄ）挿入接続手段１２０Ｉ、などの接続手段が多々提案されている。その中でも、（ａ）ヒンジ接続手段、（ｂ）ネジ接続手段のネジ締めする接続手段は多用されている。すなわち、図１２（ａ）、（ｂ）のネジ締めする接続手段は、一の構成要素に設けられた接続部Ｃ１と、これと接続される構成要素に設けられた被接続部Ｃ２とを、接続部Ｃ１及び／又は被接続部Ｃ２に穿設されたネジ孔ｈ１、ｈ２に、頭部と螺入部とからなる雄ネジ４０を貫通させてネジ締めする接続手段である。
【０００４】
このようなネジ締めする接続手段は、図１３（ｂ）や図１４のように、左右のヨロイ１１６（１１６Ｌ、１１６Ｒ）の上下のジョイント片ｂ、ｄ間（図１３（ｂ）、図１４）や左右のヨロイ１１６（１１６Ｌ、１１６Ｒ）と左右のテンプル１１４（１１４Ｌ、１１４Ｒ）間（図１４）で用いられる。例えば、図１４を参照すると、左テンプル１１４Ｌのネジ孔を設けた１枚ゴマの接続部Ｃ１を、左ヨロイ１１６Ｌのネジ孔を設けた２枚ゴマの被接続部Ｃ２に、ヒンジ接続手段１２０Ｈ（図１２（ａ））により接続することができる。
【０００５】
また、特許文献１には、左右のリム（１１２Ｌ、１１２Ｒ）にレンズを嵌入するために、その端部に夫々設けられた間隙を、同じくその端部にロウ付けする左右のヨロイ１１６（１１６Ｌ、１１６Ｒ）を介して、ネジ接続手段（図１２（ｂ））により閉じて固定する従来方法が記載されている。特許文献１を参照すると、図１３（ｂ）に示す一箇智と称される連結構造は、内端部分に嵌込溝ａが設けられた上のジョイント片ｂと、嵌込溝ａに連続する嵌込溝ｃを内端部分に有する下のジョイント片ｄとをネジ４０によって分離可能に一体化してなり、両ジョイント片ｂ、ｄの各嵌込溝ａ、ｃに、リム（１１２Ｌ、１１２Ｒ）の上下の端部分ｇ、ｈを嵌め込んでロウ付する（特許文献１参照）。また、特許文献２には、上下の嵌込溝ａ、ｃ間に間隙ｑを設けたヨロイ１１６（１１６Ｌ、１１６Ｒ）が記載されており、その各嵌込溝ａ、ｃにリム（１１２Ｌ、１１２Ｒ）の上下の端部分ｇ、ｈを夫々嵌め込んでロウ付し、雄ネジ４０によりヨロイ１１６の上下のジョイント片ｂ、ｄ間を固定する構成が記載されている（図１４、特許文献１参照）。
【０００６】

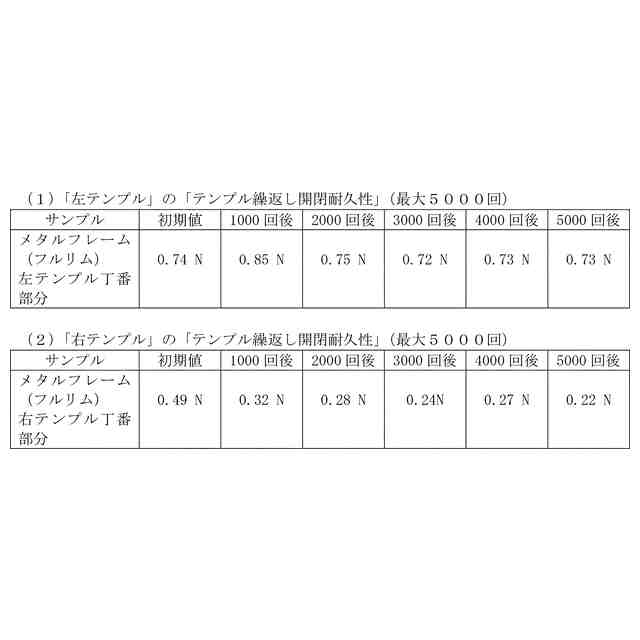

しかし、図１２（ａ）のヒンジ接続手段や図１２（ｂ）ネジ接続手段などのネジ締めする接続手段は、使用と共にネジが緩み、テンプル１１４がヨロイ１１６に対して簡単に回動してしまう、いわゆるパタパタの状態になるまでの期間は短く、ネジ締めを怠ると、雄ネジ４０がネジ孔から外れてしまう。また、ヨロイ１１６の上下のジョイント片ｂ、ｄ間を固定する雄ネジ４０も時間と共に緩み、レンズが外れてしまう事態となる。
【０００７】
このようなネジ締めする接続手段は、図１０のような眼鏡１１０と跳ね上げ式サングラス６０にも用いられる。眼鏡１１０の左右のリム１１２（１１２Ｌ、１１２Ｒ）の上部を連結する上部連結ブリッジ１１２Ａと、跳ね上げ式サングラス６０の左右のリムの上部を連結する上部連結ブリッジとに、夫々、ネジ孔を設けた２枚ゴマの被接続部Ｃ２と、ネジ孔を設けた１枚ゴマの接続部Ｃ１を取り付け、この被接続部Ｃ２と接続部Ｃ１とを、ヒンジ接続手段（図１２（ａ））により接続する。図１０のように、被接続部Ｃ２と接続部Ｃ１とを２か所に設け、夫々ヒンジ接続手段により接続することにより、跳ね上げ式サングラス６０を眼鏡１１０に対して安定して装着することができる。
【０００８】
上記図１０のような、２か所に被接続部Ｃ２と接続部Ｃ１とを設けて夫々ヒンジ接続手段により接続する跳ね上げ式サングラス６０は市販されているが、図１１のような、被接続部Ｃ２と接続部Ｃ１が１か所のみに設けられた跳ね上げ式サングラス６０は市販されていない。これは、１か所のみで被接続部Ｃ２と接続部Ｃ１とをヒンジ接続手段により接続しても、直ぐに上述したようなパタパタの状態になり、サングラス６０が取り付けた眼鏡１１０に対して一定の角度状態を保てず、重力により下降して眼鏡１１０に重複してしまうからである。
【０００９】
特開２００２－０８２３１５号公報
特開昭５９－２０２４３２号公報
特開２００８－３２８３４０８号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
このような問題を解決するため、スプリングワッシャを雄ネジ４０と、これに近接する被接続部Ｃ２又は接続部Ｃ１との間に挟むと、今度は逆にスプリングワッシャが雄ネジ４０や被接続部Ｃ２又は接続部Ｃ１に食い込んでしまい、堅くなりすぎて跳ね上げ機能を果たさなくなる。使用と共にネジの締め具合は緩むので、適切なネジ締めの程度が存在しても、この適切な締め具合を一定に保つことは不可能である。
（【００１１】以降は省略されています）
