公開番号2025029662
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023134410
出願日2023-08-22
発明の名称コネクタ装置
出願人住友電装株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/639 20060101AFI20250228BHJP(基本的電気素子)
要約【課題】コネクタが半嵌合状態で放置されることを防止し得るコネクタ装置を提供できる。
【解決手段】ロックアーム24は、第1コネクタ20と第2コネクタとの嵌合過程でロック部76に接触可能な位置に第1当接面52を具備している。第1当接面52は、ロック部76との接触を開始する接触開始位置から後方に延びてロック部76が摺動する摺動部位54を含む。摺動部位54は、前後方向に対して傾斜している。第1コネクタ20と第2コネクタ30との嵌合過程において、ロック部76が接触開始位置で第1当接面52に接触するときに、第1端子21と第2端子71とが非接触状態に配される。ロックアーム24は、ロック部76に接触可能な第2当接面57を具備している。第2当接面57は、第1当接面52の後方に形成され、前後方向に対する傾斜角度が第1当接面52よりも大きい。
【選択図】図5
特許請求の範囲【請求項１】
互いに嵌合可能な第１コネクタ及び第２コネクタを備え、
前記第１コネクタは、第１端子と、前記第１端子を収容する第１ハウジングと、前記第１ハウジングに形成されて弾性変形可能なロックアームと、を有し、
前記第２コネクタは、第２端子と、前記第２端子を収容する第２ハウジングと、前記第２ハウジングに形成されて前記ロックアームが係止するロック部と、を有し、
前記ロックアームは、前記第１コネクタと前記第２コネクタとの嵌合方向である前後方向に延び、前端部に前記第１ハウジングに連結される撓み支点部を具備し、
前記ロックアームが前記ロック部に係止した状態で、前記第１端子と前記第２端子とが接触状態に配され、前記第１コネクタと前記第２コネクタとが嵌合状態に保持され、
前記ロックアームは、前記第１コネクタと前記第２コネクタとの嵌合過程で前記ロック部に接触可能な位置に第１当接面を具備し、
前記第１当接面は、前記ロック部との接触を開始する接触開始位置から後方に延びて前記ロック部が当たって摺動する摺動部位を含み、
前記摺動部位は、前記前後方向に対して傾斜し、
前記第１コネクタと前記第２コネクタとの嵌合過程において、前記ロック部が前記接触開始位置で前記第１当接面に接触するときに、前記第１端子と前記第２端子とが非接触状態に配され、
前記ロックアームは、前記ロック部に接触可能な第２当接面を具備し、
前記第２当接面は、前記第１当接面の後方に形成され、前記前後方向に対する傾斜角度が前記第１当接面よりも大きいコネクタ装置。
続きを表示（約 380 文字）【請求項２】
前記ロックアームは、前記第１当接面と前記第２当接面との間において、前記前後方向に沿うストレート面を具備している請求項１に記載のコネクタ装置。
【請求項３】
前記第１端子は、雌型端子であり、
前記第２端子は、雄型端子であり、
前記第１ハウジングは、前記第１端子を当て止め可能な前壁を具備し、
前記前壁には、前記第２端子が挿入される貫通孔が設けられ、
前記ロック部が前記接触開始位置で前記第１当接面に接触するときに、前記第１端子と前記第２端子が前記前壁の前記貫通孔を介して離れて配される請求項１に記載のコネクタ装置。
【請求項４】
前記ロック部が前記摺動部位に摺動している間、前記第１端子と前記第２端子とが非接触状態に配される請求項１から請求項３のいずれか一項に記載のコネクタ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタ装置に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
特許文献１に開示されるコネクタは、雌コネクタの可撓性アームの突起が雄コネクタの係止部を乗り越えることで、雄コネクタと雌コネクタとの嵌合が完了する構成である。特許文献２に開示されるコネクタも同様に、雌コネクタのロックアームの係止部がたわんで雄コネクタの被係止部を乗り越えることで、雄コネクタと雌コネクタとの嵌合が完了する構成である。
【先行技術文献】
【特許文献】
【０００３】
実開平６－５０２６８号公報
特開２００６－１４７２９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のコネクタでは、雄コネクタの係止部と雌コネクタの可撓性アームの突起とが接触開始する半嵌合状態において、雄端子と雌端子とが接触可能である。そのため、このコネクタは、半嵌合状態にあるにもかかわらず雄端子と雌端子とを介した導通検査をした場合に、雄端子と雌端子とが導通することで、嵌合状態であると判断される懸念がある。特許文献２のコネクタでは、ロックアームにおいて前端と係止部との間が前後方向に沿う平坦面になっており、ロックアームの係止部を乗り越える際の嵌合力が大きくなる懸念がある。
【０００５】
本開示は、コネクタが半嵌合状態で放置されることを防止し得るコネクタ装置を提供する。
【課題を解決するための手段】
【０００６】
本開示のコネクタ装置は、
互いに嵌合可能な第１コネクタ及び第２コネクタを備え、
前記第１コネクタは、第１端子と、前記第１端子を収容する第１ハウジングと、前記第１ハウジングに形成されて弾性変形可能なロックアームと、を有し、
前記第２コネクタは、第２端子と、前記第２端子を収容する第２ハウジングと、前記第２ハウジングに形成されて前記ロックアームが係止するロック部と、を有し、
前記ロックアームは、前記第１コネクタと前記第２コネクタとの嵌合方向である前後方向に延び、前端部に前記第１ハウジングに連結される撓み支点部を具備し、
前記ロックアームが前記ロック部に係止した状態で、前記第１端子と前記第２端子とが接触状態に配され、前記第１コネクタと前記第２コネクタとが嵌合状態に保持され、
前記ロックアームは、前記第１コネクタと前記第２コネクタとの嵌合過程で前記ロック部に接触可能な位置に第１当接面を具備し、
前記第１当接面は、前記ロック部との接触を開始する接触開始位置から後方に延びて前記ロック部が当たって摺動する摺動部位を含み、
前記摺動部位は、前記前後方向に対して傾斜し、
前記第１コネクタと前記第２コネクタとの嵌合過程において、前記ロック部が前記接触開始位置で前記第１当接面に接触するときに、前記第１端子と前記第２端子とが非接触状態に配され、
前記ロックアームは、前記ロック部に接触可能な第２当接面を具備し、
前記第２当接面は、前記第１当接面の後方に形成され、前記前後方向に対する傾斜角度が前記第１当接面よりも大きい。
【発明の効果】
【０００７】
本開示は、コネクタが半嵌合状態で放置されることを防止し得るコネクタ装置を提供できる。
【図面の簡単な説明】
【０００８】
図１は、実施形態１のコネクタ装置の斜視図である。

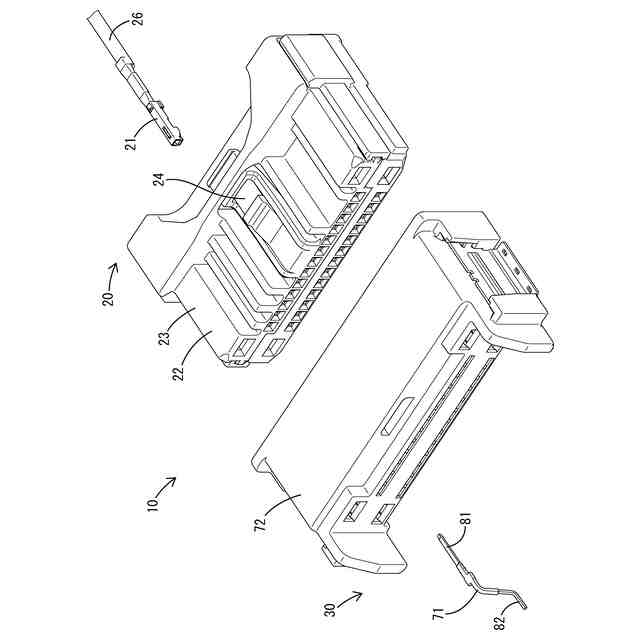

図２は、実施形態１のコネクタ装置の分解斜視図である。

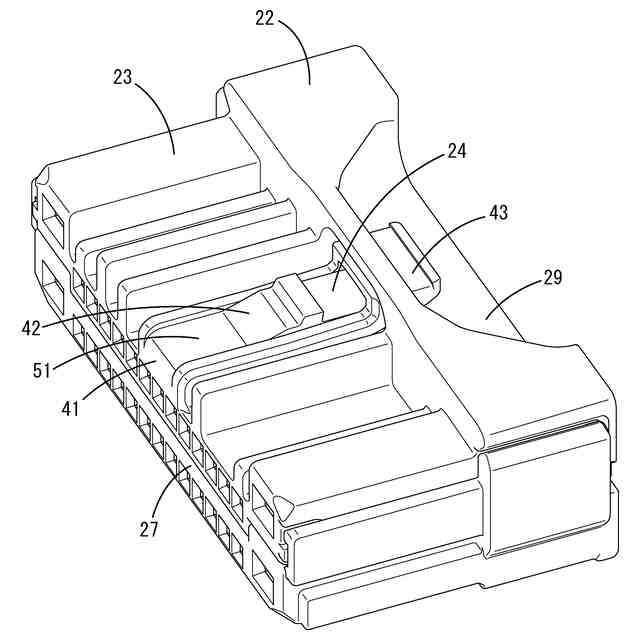

図３は、実施形態１の第１コネクタの斜視図である。
図４は、実施形態１の第２コネクタの斜視図である。

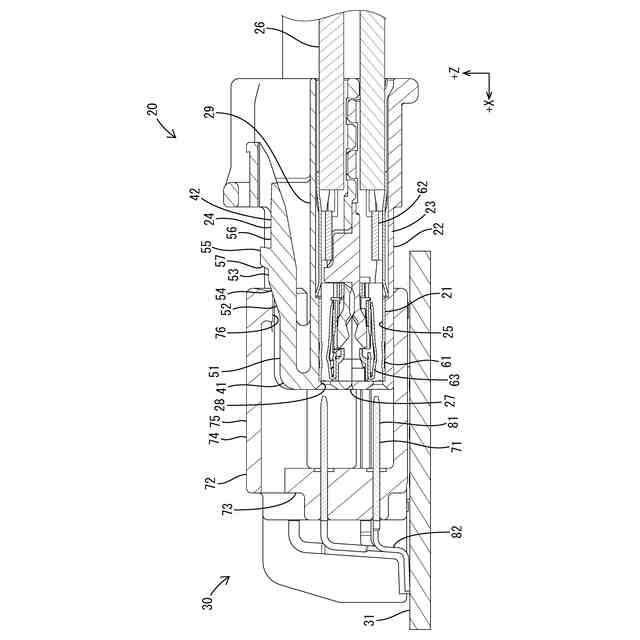

図５は、実施形態１のコネクタ装置が接触開始位置にあるときの側断面図である。

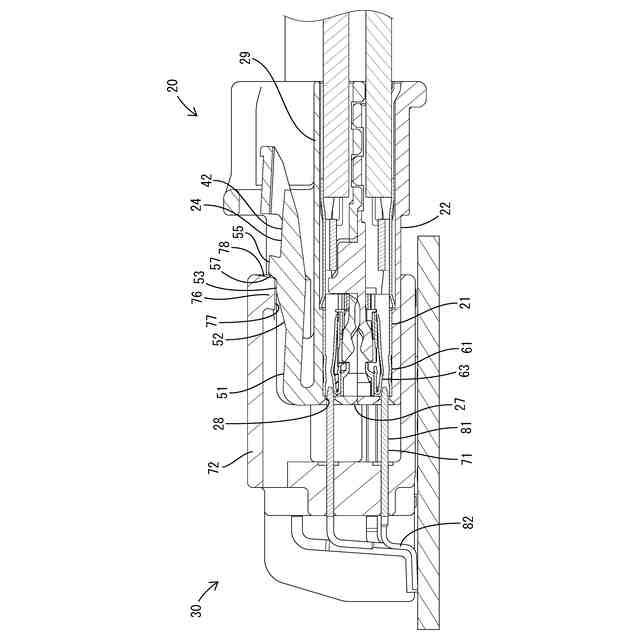

図６は、実施形態１のロック部が第２当接面に接触開始した位置におけるコネクタ装置の側断面図である。

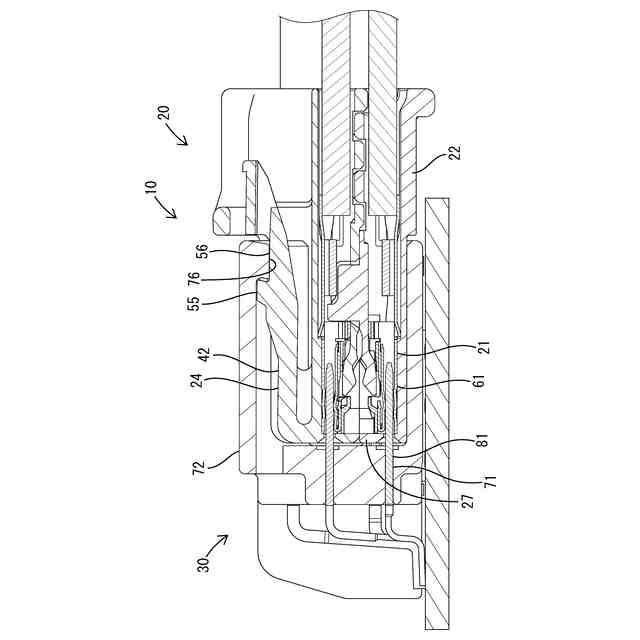

図７は、実施形態１の嵌合完了状態のコネクタ装置の側断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
以下では、本開示の実施形態が列記されて例示される。
〔１〕本開示のコネクタ装置は、互いに嵌合可能な第１コネクタ及び第２コネクタを備え、前記第１コネクタは、第１端子と、前記第１端子を収容する第１ハウジングと、前記第１ハウジングに形成されて弾性変形可能なロックアームと、を有し、前記第２コネクタは、第２端子と、前記第２端子を収容する第２ハウジングと、前記第２ハウジングに形成されて前記ロックアームが係止するロック部と、を有し、前記ロックアームは、前記第１コネクタと前記第２コネクタとの嵌合方向である前後方向に延び、前端部に前記第１ハウジングに連結される撓み支点部を具備し、前記ロックアームが前記ロック部に係止した状態で、前記第１端子と前記第２端子とが接触状態に配され、前記第１コネクタと前記第２コネクタとが嵌合状態に保持され、前記ロックアームは、前記第１コネクタと前記第２コネクタとの嵌合過程で前記ロック部に接触可能な位置に第１当接面を具備し、前記第１当接面は、前記ロック部との接触を開始する接触開始位置から後方に延びて前記ロック部が当たって摺動する摺動部位を含み、前記摺動部位は、前記前後方向に対して傾斜し、前記第１コネクタと前記第２コネクタとの嵌合過程において、前記ロック部が前記接触開始位置で前記第１当接面に接触するときに、前記第１端子と前記第２端子とが非接触状態に配され、前記ロックアームは、前記ロック部に接触可能な第２当接面を具備し、前記第２当接面は、前記第１当接面の後方に形成され、前記前後方向に対する傾斜角度が前記第１当接面よりも大きい。
【００１０】
上記〔１〕の構成では、第１コネクタと第２コネクタとの嵌合過程において、ロック部が接触開始位置で第１当接面に接触するときに、第１端子と第２端子とが非接触状態に配される。そのため、ロック部が接触開始位置で第１当接面に接触する状態のときに、第１端子と第２端子とが導通せず、導通検査で第１コネクタと第２コネクタとの半嵌合を把握できる。その上で、第１当接面の摺動部位が前後方向に対して傾斜しているため、嵌合過程における比較的早い段階でロックアームを撓ませて嵌合操作に必要な力を低減できる。また、ロックアームは、前後方向に対する傾斜角度が第１当接面よりも大きい第２当接面を具備している。そのため、ロック部が第２当接面を通過する際に、途中で嵌合を止めることなく一気に嵌合され易く、第１コネクタと第２コネクタとの嵌合が完了し易くなる。特に、第２当接面は、撓み支点部に対して第１当接面よりも離れた位置にあり、第２当接面を通過する際に挿入力を低減させ易くなる。したがって、コネクタ装置は、第１コネクタと第２コネクタとの半嵌合状態で放置されることを防止できる。
（【００１１】以降は省略されています）
