発明の名称磁気ディスク装置及びライト方法
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G11B 20/10 20060101AFI20250219BHJP(情報記憶)
要約【課題】空きバンドを使用せずバイパスライトをする磁気ディスク装置及びライト方法を提供することを目的とする。
【解決手段】実施形態に係る磁気ディスク装置は、瓦記録によりデータを記録する磁気ディスク装置であって、磁気ディスク上の瓦記録領域へシーケンシャルライトを行う場合に、ライト対象トラックに書き込まれるデータと前記ライト対象トラックの前方1トラックに配置されるデータとを揮発メモリ上に受信してから前記ライト対象トラックへの書き込みを行い、予期しない電源断の発生時に、前記揮発メモリ上に受信したデータのうち瓦記録領域に書き込んでいないデータを不揮発メモリに保存する。
【選択図】図7
特許請求の範囲【請求項１】
瓦記録によりデータを記録する磁気ディスク装置であって、
磁気ディスク上の瓦記録領域へシーケンシャルライトを行う場合に、ライト対象トラックに書き込まれるデータと前記ライト対象トラックの前方１トラックに配置されるデータとを揮発メモリ上に受信してから前記ライト対象トラックへの書き込みを行い、
予期しない電源断の発生時に、前記揮発メモリ上に受信したデータのうち瓦記録領域に書き込んでいないデータを不揮発メモリに保存することを特徴とする磁気ディスク装置。
続きを表示（約 1,100 文字）【請求項２】
予期しない電源断の発生時に、前記揮発メモリ上に受信したデータのうち瓦記録領域に書き込んでいないデータに、これらを管理する情報を付加して不揮発メモリに保存することを特徴とする請求項１に記載の磁気ディスク装置。
【請求項３】
電源断の発生時に、前記揮発メモリ上の前記データを磁気ディスクの回転エネルギーによる起電力を用いて不揮発メモリに書き込む請求項１に記載の磁気ディスク装置。
【請求項４】
前記瓦記録領域へのシーケンシャルライトは、ホストから受信したデータを、メディアキャッシュを経ずに直接、瓦記録領域に書き込む処理（バイパスライト）であることを特徴とする請求項１に記載の磁気ディスク装置。
【請求項５】
前記瓦記録領域へのシーケンシャルライトが、磁気ディスク上の記録データとメディアキャッシュのデータとの組み合わせからなるデータによって行われることを特徴とする請求項１に記載の磁気ディスク装置。
【請求項６】
前記瓦記録領域へのシーケンシャルライトが、磁気ディスク上の記録データ自身によって行われることを特徴とする、請求項１記載の磁気ディスク装置。
【請求項７】
瓦記録領域の書き込み単位が一定トラック数毎に区切られている場合に、
前記書き込み単位内の最後のトラックのデータを受信したときに、すべての未書き込みデータを瓦記録領域へ連続的に書き込むことを特徴とする請求項１に記載の磁気ディスク装置。
【請求項８】
瓦領域の書き込み領域の先頭から書き込む場合に、
書き込み対象トラックのトラックスキューを前方のトラックのものと同じにして書き込むことを特徴とする請求項１に記載の磁気ディスク装置。
【請求項９】
瓦領域の書き込み対象トラックへの書き込み時に、前方の複数トラックのデータが消える場合に、前記前方の複数トラック分の全データを前記揮発メモリ上に受信してから前記書き込み対象トラックへの書き込みを行うことを特徴とする請求項１乃至請求項８のいずれか１項に記載の磁気ディスク装置。
【請求項１０】
瓦記録によりデータを記録する磁気ディスク装置のデータライトの方法であって、
磁気ディスク上の瓦記録領域へシーケンシャルライトを行う場合に、ライト対象トラックに書き込まれるデータと前記ライト対象トラックの前方１トラックに配置されるデータとを揮発メモリ上に受信してから前記ライト対象トラックへの書き込みを行い、
予期しない電源断の発生時に、前記揮発メモリ上に受信したデータのうち瓦記録領域に書き込んでいないデータを不揮発メモリに保存することを特徴とするデータライトの方法。

発明の詳細な説明【技術分野】
【０００１】
この発明の実施形態は、瓦記録（ＳＭＲ）技術を用いた磁気ディスク装置及びライト方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
ＤｒｉｖｅＭａｎａｇｅｄＳＭＲＨＤＤ（以降、磁気ディスク装置）において、ホストから送られてきたシーケンシャルなライトデータを、メディアキャッシュを経由せずに直接瓦記録領域に書き込むバイパスライト方式が用いられる。
【０００３】
バイパスライト方式は、電断時のデータ保護などのために、書き込み対象のバンド（瓦記録方式の磁気ディスク装置の書き込み単位）へのデータの上書きを行わず、別の位置に空きバンド（既にデータが存在するバンドからそのデータをメディアキャッシュなど他の領域に移すことで新たなデータを書けるようにしたバンド）を生成してそこにデータを別途書き込む方式になっている。
【先行技術文献】
【特許文献】
【０００４】
米国特許第１０６５０８４５号明細書
米国特許第１１１６４５９８号明細書
米国特許第９３７７９５６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、複数のデータストリームの書き込みを並行して行うマルチストリーミングライト実行時には、多数の空きバンドが必要となり、そのためにメディアキャッシュへの書き込みが増える。
【０００６】
本発明が解決しようとする課題は、空きバンドを使用せずバイパスライトをする磁気ディスク装置及びライト方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
実施形態に係る磁気ディスク装置は、瓦記録によりデータを記録する磁気ディスク装置であって、磁気ディスク上の瓦記録領域へシーケンシャルライトを行う場合に、ライト対象トラックに書き込まれるデータとライト対象トラックの前方１トラックに配置されるデータとを揮発メモリ上に受信してからライト対象トラックへの書き込みを行い、予期しない電源断の発生時に、揮発メモリ上に受信したデータのうち瓦記録領域に書き込んでいないデータを不揮発メモリに保存する。
【図面の簡単な説明】
【０００８】
図１は、第１の実施形態に係る磁気ディスク装置のハードウェア構成を示すブロック図である。

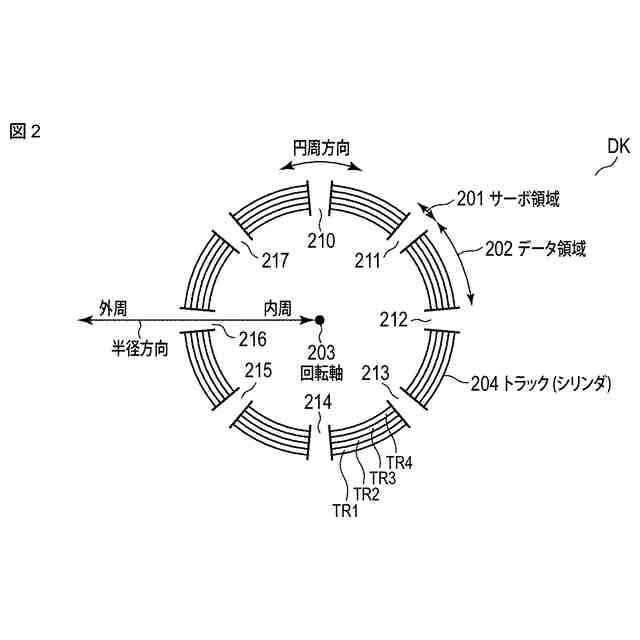

図２は、第１の実施形態に係る磁気ディスク上のトラックおよびデータの配置例を示す模式図である。

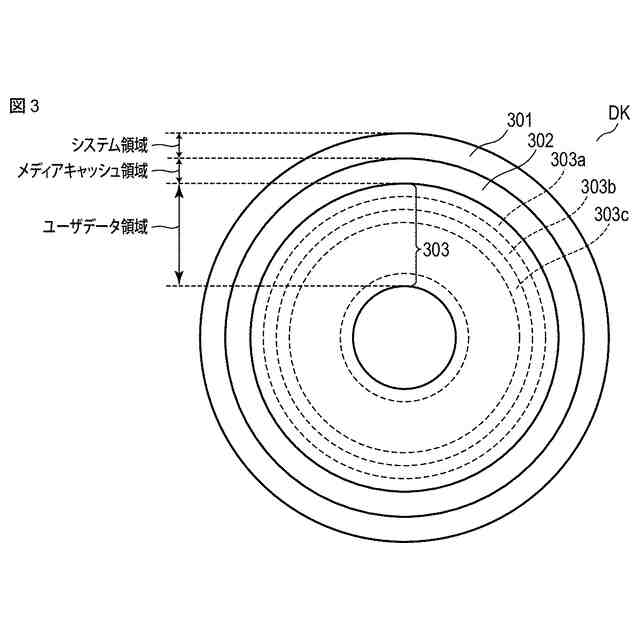

図３は、第１の実施形態に係る磁気ディスク上の領域配置の例を示す模式図である。
図４は、第１の実施形態に係る磁気ディスク上の瓦記録のトラックの重なりの例を示す模式図である。

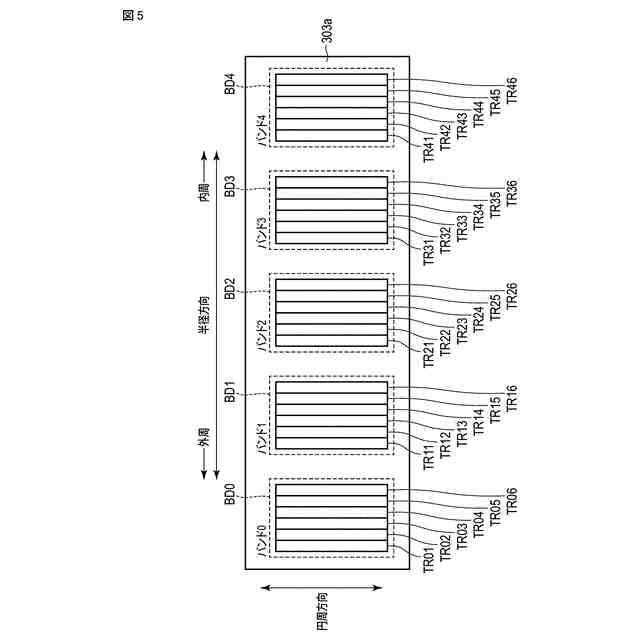

図５は、第１の実施形態に係る磁気ディスク上のデータ領域中のサブ領域の例を示す模式図である。

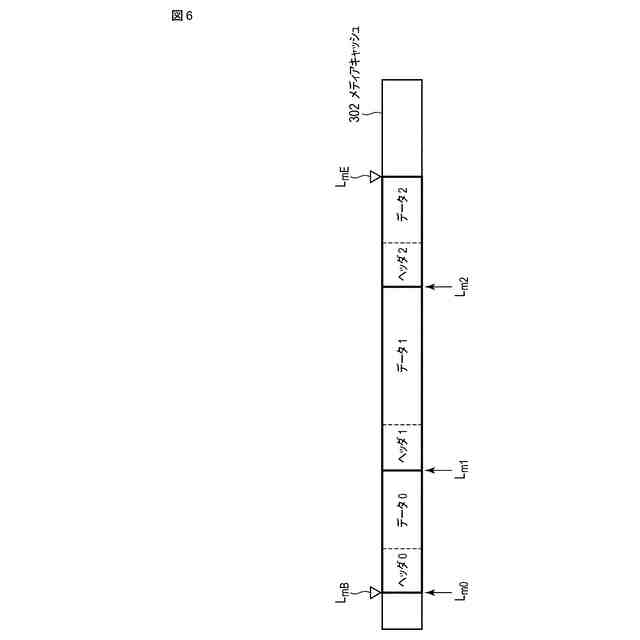

図６は、第１の実施形態に係る磁気ディスク上のメディアキャッシュの使用例を示す模式図である。

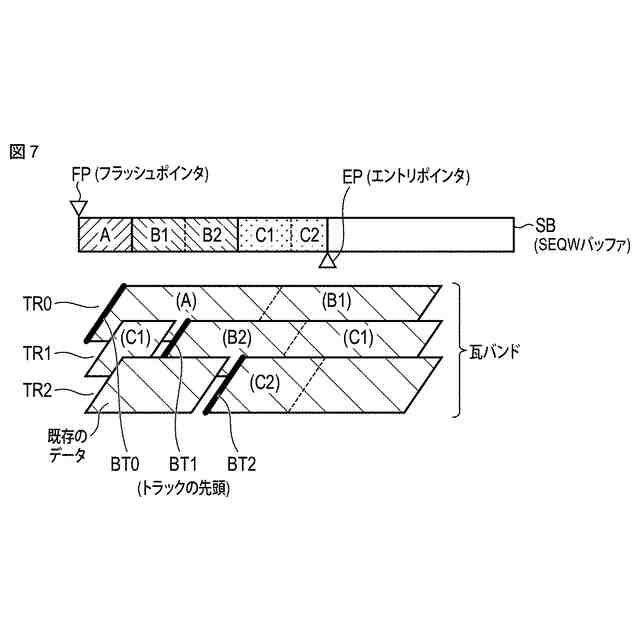

図７は、第１の実施形態に係る磁気ディスク装置における磁気ディスクへのデータ書き込み処理の例を示す第１の模式図である。

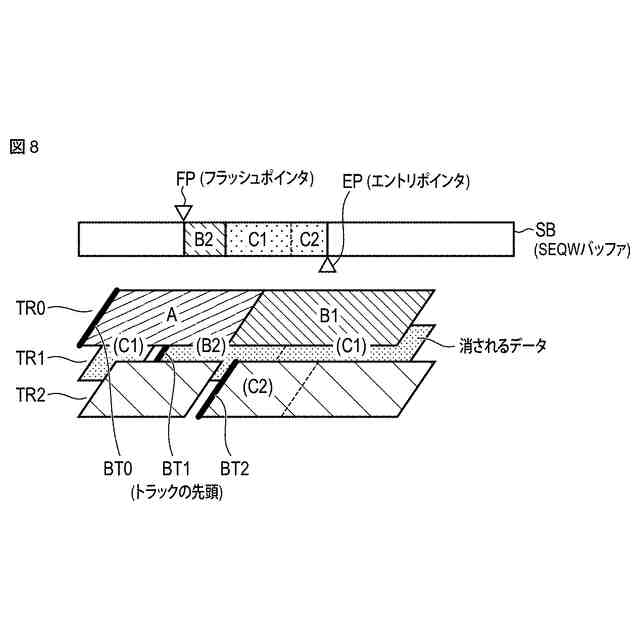

図８は、第１の実施形態に係る磁気ディスク装置における磁気ディスクへのデータ書き込み処理の例を示す第２の模式図である。

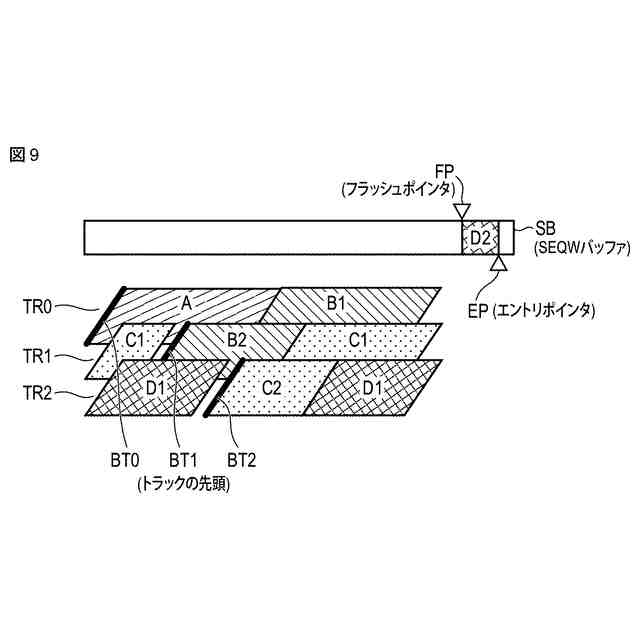

図９は、第１の実施形態に係る磁気ディスク装置における磁気ディスクへのデータ書き込み処理の例を示す第３の模式図である。
図１０は、第１の実施形態に係る磁気ディスク装置における磁気ディスクへのデータ書き込み処理の例を示す第４の模式図である。
図１１は、第１の実施形態に係る磁気ディスク装置のバイパスライト処理用のバッファの例を示す模式図である。
図１２は、第１の実施形態に係る磁気ディスク装置のバイパスライト処理の管理テーブルの例を示す図である。
図１３は、第１の実施形態に係る磁気ディスク装置のバイパスライト処理でトラックに書き込んだデータの例を示す模式図である。
図１４は、第１の実施形態に係る磁気ディスク装置のＰＬＰ機能によるデータ保存処理の例を示す模式図である。
図１５は、第１の実施形態に係る磁気ディスク装置のバイパスライト処理の動作例を示すフローチャートである。
図１６は、第２の実施形態に係る磁気ディスク装置における磁気ディスクへのデータ書き込み処理の例を示す模式図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本発明の実施形態について説明する。
（第１の実施形態）
本実施形態は、ＳｈｉｎｇｌｅｄＭａｇｎｅｔｉｃＲｅｃｏｒｄｉｎｇ（ＳＭＲ）のパイパスライト処理において、ＰｏｗｅｒＬｏｓｓＰｒｏｔｅｃｔｉｏｎ（ＰＬＰ）機能のメモリを利用した磁気ディスク装置の例を示す。より具体的には、磁気ディスク装置が電断した時に、未書き込みデータをＰＬＰ機能によってバックアップする。
【００１０】
図１は、第１の実施形態に係る磁気ディスク装置のハードウェア構成を示すブロック図である。
