公開番号2024097527
公報種別公開特許公報(A)
公開日2024-07-19
出願番号2023001029
出願日2023-01-06
発明の名称洗濯機
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人
主分類D06F 33/44 20200101AFI20240711BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】超音波洗浄装置による洗浄運転を再度行う必要が生じたり、洗浄運転が終了するのを長く待つ必要が生じたりすることを低減でき得る洗濯機を提供する。
【解決手段】全自動洗濯機1は、筐体内に配置された外槽と、外槽内に回転可能に配置され、被洗浄物が収容される洗濯脱水槽と、洗浄水が溜められる貯水槽と、超音波発生体が発生した超音波を貯水槽内の洗浄水に浸された被洗浄物に作用させる超音波洗浄部とを含む超音波洗浄装置と、超音波洗浄装置により被洗浄物を洗浄する洗浄運転を実行する制御部701と、を備える。制御部701は、洗浄運転において、超音波発生体を動作させた後、当該動作の開始から現在設定されている運転時間が経過したことに基づいて、超音波発生体の動作を停止させ、洗浄運転が終了後に再度開始された場合に、運転時間を、現在設定されている運転時間よりも長い時間に設定する。
【選択図】図9
特許請求の範囲【請求項１】

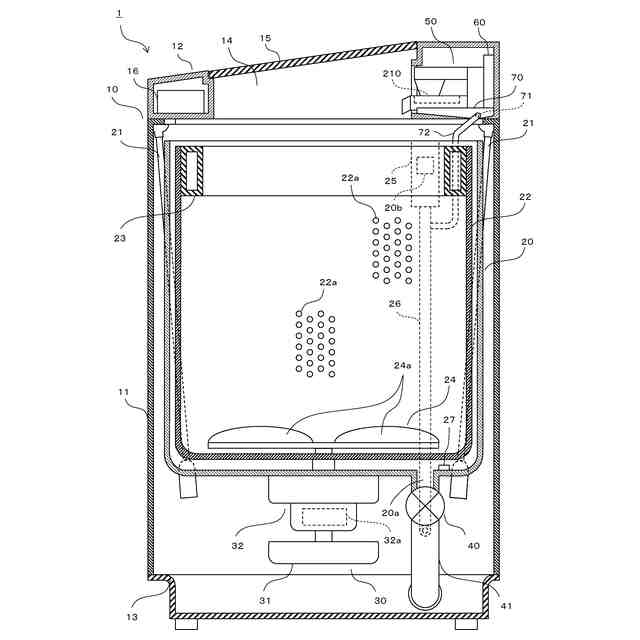

筐体内に配置された外槽と、
前記外槽内に回転可能に配置され、被洗浄物が収容される内槽と、

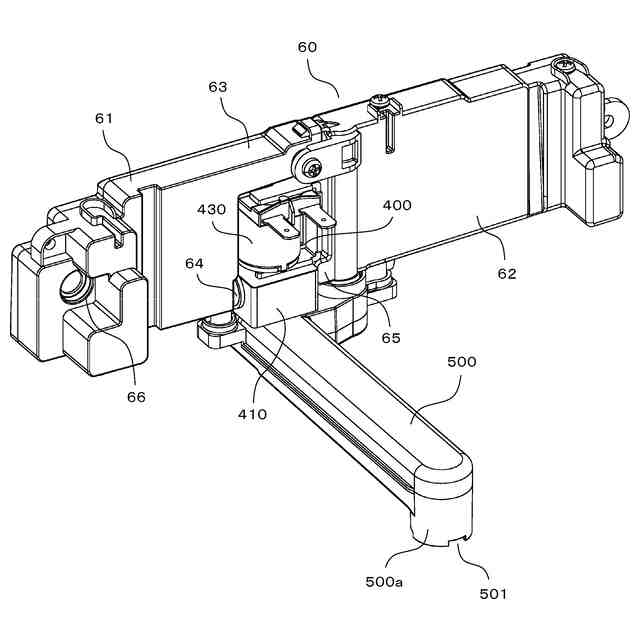

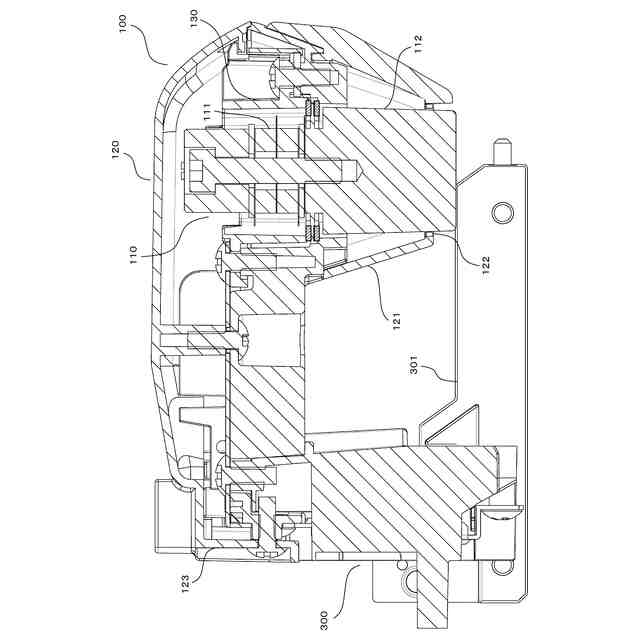

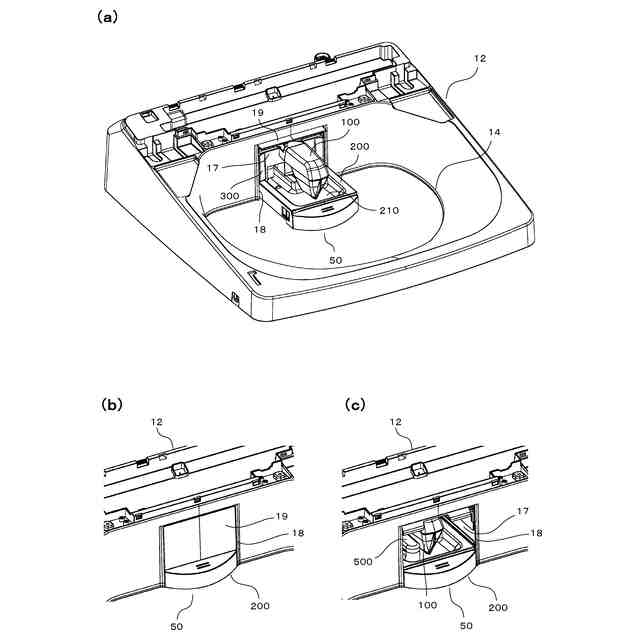

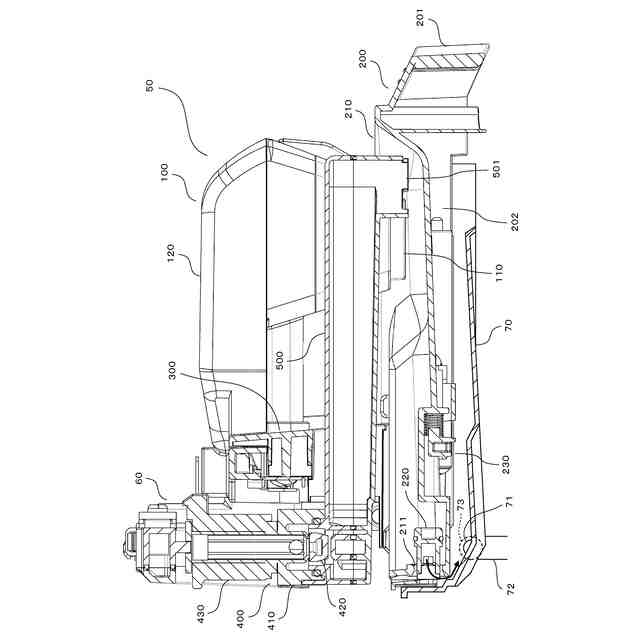

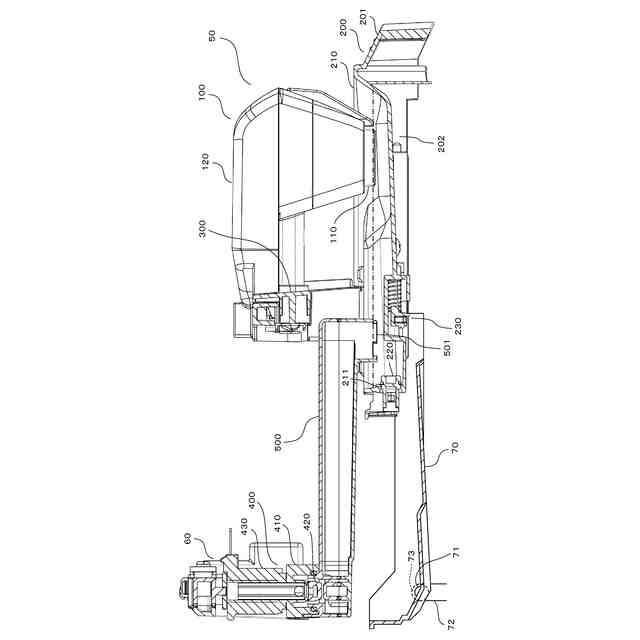

洗浄水が溜められる貯水槽と、超音波発生体が発生した超音波を前記貯水槽内の洗浄水に浸された被洗浄物に作用させる超音波洗浄部とを含む超音波洗浄装置と、

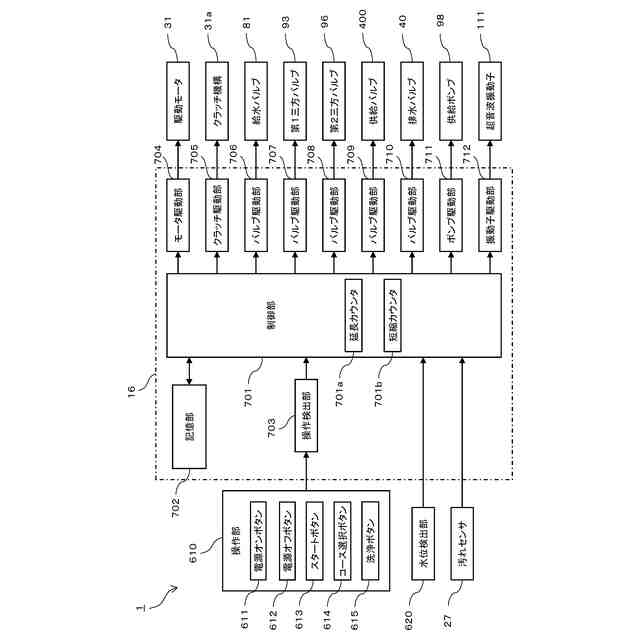

前記超音波洗浄装置により被洗浄物を洗浄する洗浄運転を実行するとともに、当該洗浄運転において前記超音波発生体を動作させる時間である運転時間を設定する制御部と、を備え、
前記制御部は、
前記洗浄運転において、前記超音波発生体を動作させた後、当該動作の開始から現在設定されている前記運転時間が経過したことに基づいて、前記超音波発生体の動作を停止させ、
前記洗浄運転が終了後に再度開始された場合に、前記運転時間を、現在設定されている前記運転時間よりも長い時間に設定する、
ことを特徴とする洗濯機。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載の洗濯機において、
前記洗浄運転が再度開始された回数が増えるに従って値が増える延長カウンタを、さらに備え、
前記制御部は、前記延長カウンタの値が増えるに従って前記運転時間を増やす、
ことを特徴とする洗濯機。
【請求項３】
請求項１に記載の洗濯機において、
前記制御部は、
前記洗浄運転において、現在設定されている前記運転時間が経過する前に前記洗浄運転を中止するための中止操作が行われたことに基づいて、前記超音波発生体の動作を停止させ、
前記中止操作が行われた場合に、前記運転時間を、現在設定されている前記運転時間よりも短い時間に設定する、
ことを特徴とする洗濯機。
【請求項４】
請求項３に記載の洗濯機において、
前記中止操作が行われた回数が増えるに従って値が増える短縮カウンタを、さらに備え、
前記制御部は、前記短縮カウンタの値が増えるに従って前記運転時間を減らす、
ことを特徴とする洗濯機。
【請求項５】
請求項３に記載の洗濯機において、
前記洗浄運転が再度開始された回数が増えるに従って値が増える延長カウンタと、
前記中止操作が行われた回数が増えるに従って値が増える短縮カウンタと、をさらに備え、
前記制御部は、前記延長カウンタの値が増えるに従って増える延長時間から前記短縮カウンタの値が増えるに従って増える短縮時間を減算した時間を、予め設定された初期時間に加算することにより、前記運転時間を求める、
ことを特徴とする洗濯機。
【請求項６】
請求項２または５に記載の洗濯機において、
前記制御部は、
前記内槽内で被洗浄物を洗濯する洗濯運転を実行し、
前記洗濯運転において、前記延長カウンタの値が第１閾値に達している場合には、被洗浄物が洗われれる洗い時間を長くする、
ことを特徴とする洗濯機。
【請求項７】
請求項２または５に記載の洗濯機において、
前記内槽内に回転可能に配置されたパルセータを、さらに備え、
前記制御部は、
前記内槽内で被洗浄物を洗濯する洗濯運転を実行し、
前記洗濯運転において、前記延長カウンタの値が第１閾値に達している場合には、前記パルセータが発生させる水流を強くする、
ことを特徴とする洗濯機。
【請求項８】
請求項４または５に記載の洗濯機において、
前記内槽内に回転可能に配置されたパルセータと、
前記外槽内に溜められた水の汚れ量を検出する汚れセンサと、をさらに備え、
前記制御部は、
前記内槽内で被洗浄物を洗濯する洗濯運転を実行し、
前記洗濯運転において、前記汚れ量が多いと判定した場合に、前記短縮カウンタの値が第２閾値に達しているときには、前記パルセータが発生させる水流の強さを増加させる、
ことを特徴とする洗濯機。
【請求項９】
筐体内に配置された外槽と、
前記外槽内に回転可能に配置され、被洗浄物が収容される内槽と、
洗浄水が溜められる貯水槽と、超音波発生体が発生した超音波を前記貯水槽内の洗浄水に浸された被洗浄物に作用させる超音波洗浄部とを含む超音波洗浄装置と、
前記超音波洗浄装置により被洗浄物を洗浄する洗浄運転を実行とともに、当該洗浄運転において前記超音波発生体を動作させる時間である運転時間を設定する制御部と、を備え、
前記制御部は、
前記洗浄運転において、前記超音波発生体を動作させた後、当該動作の開始から現在設定されている前記運転時間が経過したこと、または、現在設定されている前記運転時間が経過する前に前記洗浄運転を中止するための中止操作が行われたことに基づいて、前記超音波発生体の動作を停止させ、
前記中止操作が行われた場合に、前記運転時間を、現在設定されている前記運転時間よりも短い時間に設定する、
ことを特徴とする洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
超音波洗浄装置を備えた洗濯機が、特許文献１に記載されている。超音波洗浄装置は、洗浄水が溜められる貯水槽と、貯水槽の上方に配置された超音波発生体とを有する。超音波洗浄装置による洗浄運転が開始されると、貯水槽内に洗浄水が溜められた後に超音波発生体が動作する。貯水槽内の洗浄水に浸された被洗浄物に超音波発生体から発生した超音波が作用し、被洗浄物が洗浄される。ユーザが所定の終了操作を行うと、超音波発生体の動作が停止し、洗浄運転が終了する。
【０００３】
ユーザは、洗濯機での洗濯に先立って、超音波洗浄装置を用いた被洗浄物の部分洗浄を行うことができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－２３５４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記の洗濯機において、ユーザが逐一、終了操作を行わなくて済むように、超音波発生体の動作開始から所定の運転時間が経過すると、超音波発生体の動作が自動的に停止し、洗浄運転が終了するような構成を採ることができる。
【０００６】
しかしながら、このような構成とされた場合、部分洗浄に時間をかけるユーザの間では、部分洗浄の途中で運転時間が経過して洗浄運転が終了し、洗浄運転を再度行わなければならないことが生じやすい。洗浄運転が再度開始される場合、ユーザは、貯水槽内に洗浄水が溜められて超音波発生体が動作を開始するのを待つことになり、不便に感じやすくなる。
【０００７】
運転時間が長い時間に設定されれば、部分洗浄に時間をかけるユーザにとって、洗浄運転を再度行わなければならないことが生じにくくなる。一方で、部分洗浄に時間をかけないユーザの間では、部分洗浄が終わった後に洗浄運転が終了するまで待つ時間が長くなりやすく、ユーザが不便に感じやすくなる。
【０００８】
本発明は、このような課題に鑑みてなされものであり、超音波洗浄装置による洗浄運転が時間経過により自動的に終了するような構成が採られた場合に、洗浄運転を再度行う必要が生じたり、洗浄運転が終了するのを長く待つ必要が生じたりすることを低減でき得る洗濯機を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の第１の態様に係る洗濯機は、筐体内に配置された外槽と、前記外槽内に回転可能に配置され、被洗浄物が収容される内槽と、洗浄水が溜められる貯水槽と、超音波発生体が発生した超音波を前記貯水槽内の洗浄水に浸された被洗浄物に作用させる超音波洗浄部とを含む超音波洗浄装置と、前記超音波洗浄装置により被洗浄物を洗浄する洗浄運転を実行するとともに、当該洗浄運転において前記超音波発生体を動作させる時間である運転時間を設定する制御部と、を備える。ここで、前記制御部は、前記洗浄運転において、前記超音波発生体を動作させた後、当該動作の開始から現在設定されている前記運転時間が経過したことに基づいて、前記超音波発生体の動作を停止させ、前記洗浄運転が終了後に再度開始された場合に、前記運転時間を、現在設定されている前記運転時間よりも長い時間に設定する。
【００１０】
長い時間に設定された運転時間は、再度開始された洗浄運転から適用されてもよいし、当該洗浄運転では適用されず、洗濯機の電源が一度遮断されて投入された後に実行される洗浄運転から適用されてもよい。
（【００１１】以降は省略されています）
