公開番号2025168565
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025148521,2023179510
出願日2025-09-08,2023-10-18
発明の名称遊技機
出願人株式会社ニューギン
代理人個人,個人,個人
主分類A63F 7/02 20060101AFI20251030BHJP(スポーツ;ゲーム;娯楽)
要約【課題】表示演出の視認性の向上を図ること。
【解決手段】遊技機は、画像を表示可能な演出表示装置EHと、演出表示装置EHを制御可能な副CPUと、を備える。演出表示装置EHが実行可能な演出には、エフェクト演出EF1と、文字演出ES1と、がある。エフェクト演出EF1と、文字演出ES1と、が重複して実行されるときには、文字演出ES1は所定の強調表示を含んで実行可能であり、エフェクト演出EF1は所定の強調表示を含まずに特定の強調表示を含んで実行可能である。
【選択図】図10
特許請求の範囲【請求項１】
画像を表示可能な演出表示手段と、
前記演出表示手段を制御可能な表示演出制御手段と、を備え、
前記演出表示手段が実行可能な演出には、第１表示演出と、第２表示演出と、があり、
前記第２表示演出は、所定の特典が付与される期待度を示唆し得る演出であり、
前記第２表示演出の態様には、第１態様と、前記第１態様よりも前記期待度が高い第２態様と、前記第１態様よりも前記期待度が高い第３態様と、があり、
前記第１表示演出は、特定の画像を強調する特定の強調表示を含んで実行可能であり、
前記第２表示演出は、所定の画像を強調する所定の強調表示を含んで実行可能であり、
前記第１表示演出と、前記第２態様の前記第２表示演出と、が同時期に実行される場合、前記特定の強調表示における動的に表示する画像と前記所定の強調表示における動的に表示する画像とを重ねて表示させることが可能であって、前記第２態様の前記第２表示演出は前記所定の強調表示を含んで前記特定の強調表示を含まずに実行可能であり、前記第１表示演出は前記所定の強調表示を含まずに前記特定の強調表示を含んで実行可能であり、
前記第１表示演出と、前記第３態様の前記第２表示演出と、が同時期に実行される場合、前記特定の強調表示における動的に表示する画像と前記所定の強調表示における動的に表示する画像とを重ねて表示させることが可能であって、前記第３態様の前記第２表示演出は前記所定の強調表示を含んで前記特定の強調表示を含まずに実行可能であり、前記第１表示演出は前記所定の強調表示を含まずに前記特定の強調表示を含んで実行可能であり、
前記特定の強調表示における動的に表示する画像と、前記所定の強調表示における動的に表示する画像と、は異なることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、遊技機の一例であるパチンコ遊技機には、画像を表示する画像表示装置を備えるとともに、当該画像表示装置において表示演出を実行可能に構成されるものがある（例えば、特許文献１）。特許文献１に開示される遊技機は、複数の表示演出を重複して実行可能に構成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１１０７０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
今日では、複数の表示演出を重複して実行可能に構成される遊技機について、更なる工夫を凝らし、表示演出の視認性が向上することが望まれている。
【課題を解決するための手段】
【０００５】
上記課題を解決する遊技機は、画像を表示可能な演出表示手段と、前記演出表示手段を制御可能な表示演出制御手段と、を備え、前記演出表示手段が実行可能な演出には、第１表示演出と、第２表示演出と、があり、前記第２表示演出は、所定の特典が付与される期待度を示唆し得る演出であり、前記第２表示演出の態様には、第１態様と、前記第１態様よりも前記期待度が高い第２態様と、前記第１態様よりも前記期待度が高い第３態様と、があり、前記第１表示演出は、特定の画像を強調する特定の強調表示を含んで実行可能であり、前記第２表示演出は、所定の画像を強調する所定の強調表示を含んで実行可能であり、前記第１表示演出と、前記第２態様の前記第２表示演出と、が同時期に実行される場合、前記特定の強調表示における動的に表示する画像と前記所定の強調表示における動的に表示する画像とを重ねて表示させることが可能であって、前記第２態様の前記第２表示演出は前記所定の強調表示を含んで前記特定の強調表示を含まずに実行可能であり、前記第１表示演出は前記所定の強調表示を含まずに前記特定の強調表示を含んで実行可能であり、前記第１表示演出と、前記第３態様の前記第２表示演出と、が同時期に実行される場合、前記特定の強調表示における動的に表示する画像と前記所定の強調表示における動的に表示する画像とを重ねて表示させることが可能であって、前記第３態様の前記第２表示演出は前記所定の強調表示を含んで前記特定の強調表示を含まずに実行可能であり、前記第１表示演出は前記所定の強調表示を含まずに前記特定の強調表示を含んで実行可能であり、前記特定の強調表示における動的に表示する画像と、前記所定の強調表示における動的に表示する画像と、は異なることを要旨とする。
【発明の効果】
【０００６】
本発明によれば、表示演出の視認性の向上を図ることができる。
【図面の簡単な説明】
【０００７】

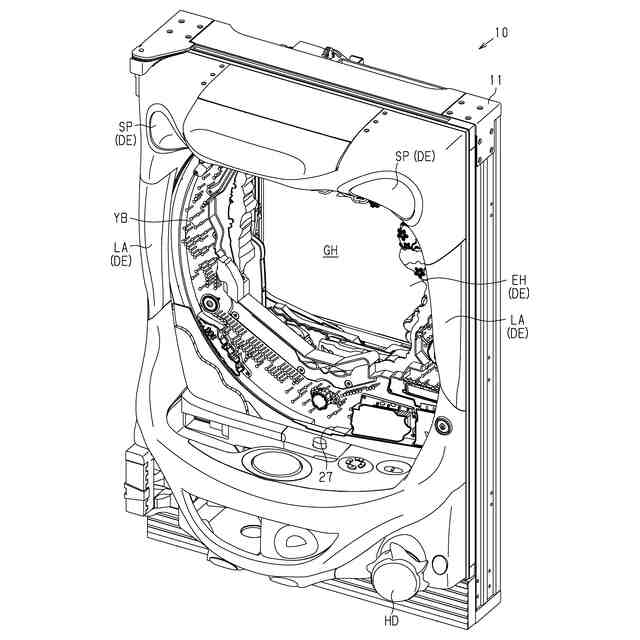

図１は、パチンコ遊技機を模式的に示す斜視図である。

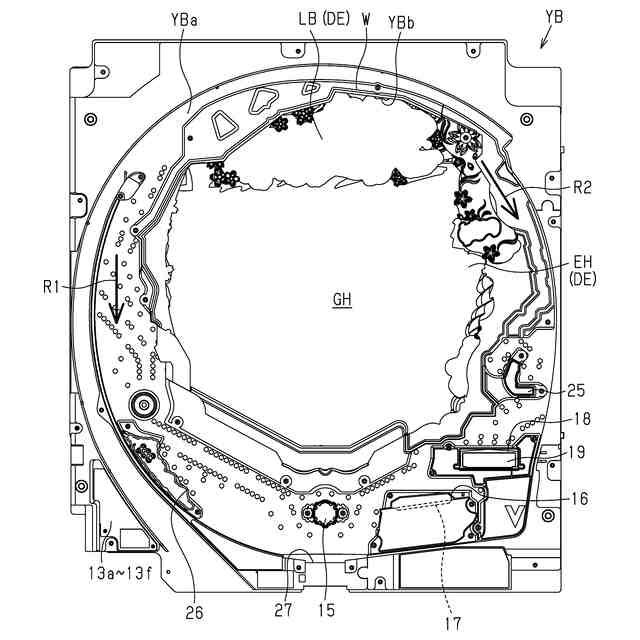

図２は、遊技盤を模式的に示す正面図である。

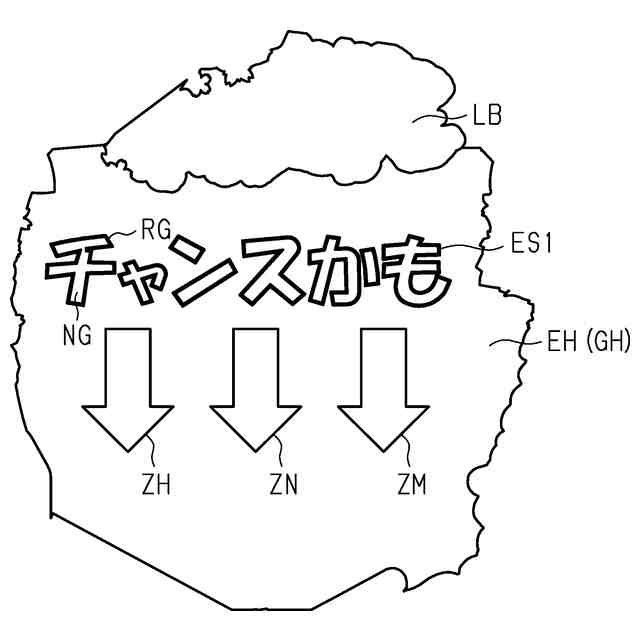

図３は、演出ゲームの実行中に文字演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。

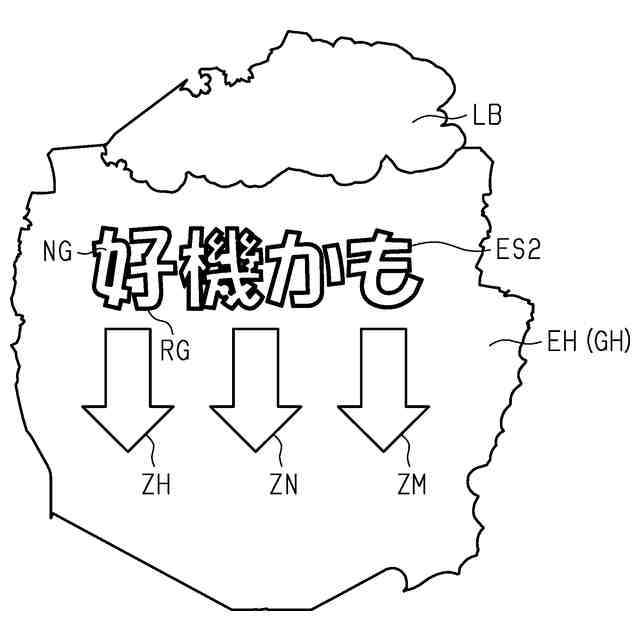

図４は、演出ゲームの実行中に文字演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。

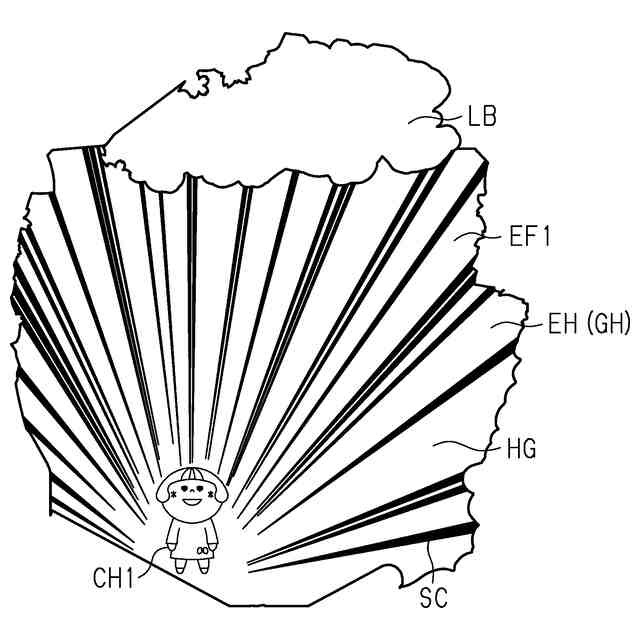

図５は、演出ゲームの実行中にキャラクタ演出及びエフェクト演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。

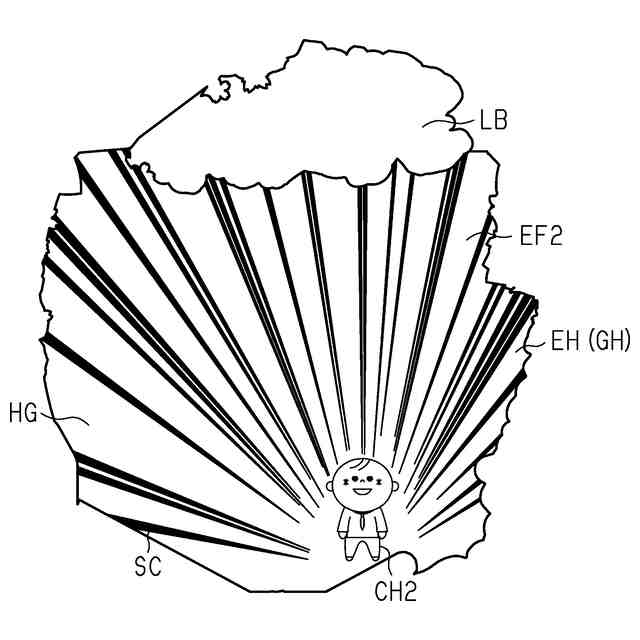

図６は、演出ゲームの実行中にキャラクタ演出及びエフェクト演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。

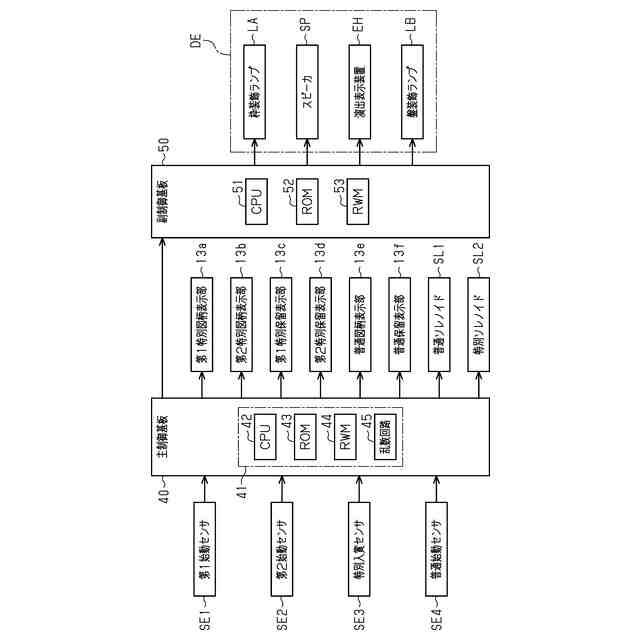

図７は、パチンコ遊技機の電気的構成を示すブロック図である。

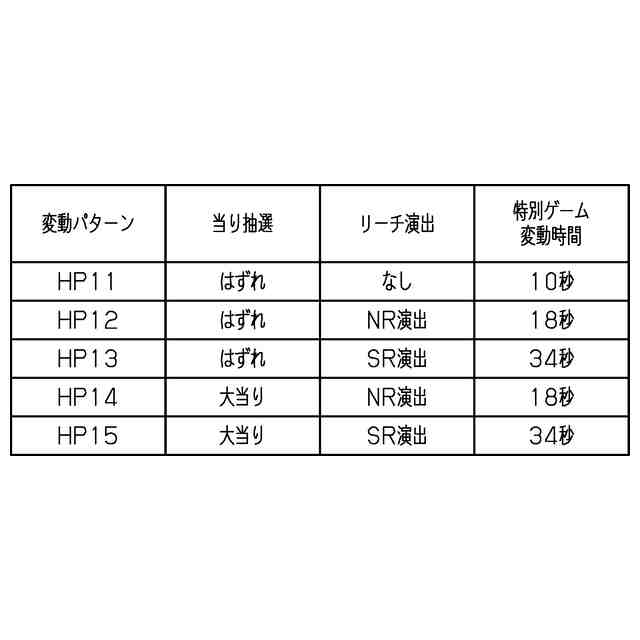

図８は、変動パターンの一例を説明するための説明図である。

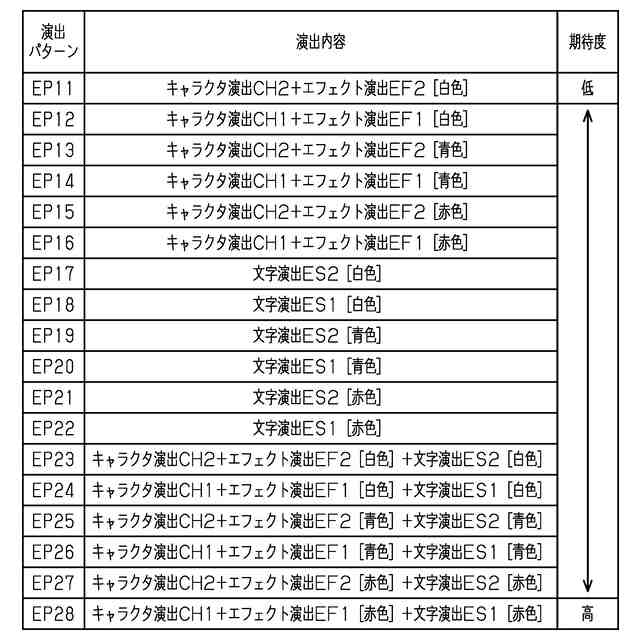

図９は、演出パターンの一例を説明するための説明図である。
図１０（ａ）～図１０（ｆ）は、キャラクタ演出及びエフェクト演出の実行中に文字演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。
図１１（ａ）～図１１（ｆ）は、キャラクタ演出及びエフェクト演出の実行中に文字演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。
図１２（ａ）～図１２（ｆ）は、キャラクタ演出及びエフェクト演出の実行中に文字演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。
図１３（ａ）～図１３（ｆ）は、キャラクタ演出及びエフェクト演出の実行中に文字演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。
図１４（ａ）～図１４（ｆ）は、キャラクタ演出及びエフェクト演出の実行中に文字演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。
図１５（ａ）～図１５（ｆ）は、キャラクタ演出及びエフェクト演出の実行中に文字演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。
図１６（ａ）～図１６（ｄ）は、第２実施形態における、キャラクタ演出及びエフェクト演出の実行中に文字演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。
図１７（ａ）～図１７（ｄ）は、第２実施形態における、キャラクタ演出及びエフェクト演出の実行中に文字演出が実行されたときにおける演出表示装置の表示の一例を示す模式図である。
【発明を実施するための形態】
【０００８】
［第１実施形態］
以下、パチンコ遊技機の第１実施形態について説明する。以下の説明において、上、下、左、右、前（表）、及び後（裏）は、遊技者から見たときの各方向を示す。
【０００９】
図１に示すように、遊技機の一例であるパチンコ遊技機１０（以下、遊技機１０と示す）は、枠体１１を備える。枠体１１は、遊技機１０を遊技店などの島設備に固定するための設置枠と、各種の遊技部品を搭載するための搭載枠と、を含んで構成される。遊技機１０は、遊技盤ＹＢを備える。遊技盤ＹＢは、枠体１１に搭載される。遊技機１０は、発射ハンドルＨＤを備える。遊技機１０は、発射ハンドルＨＤが操作されることにより、遊技球を発射可能に構成される。
【００１０】
遊技機１０は、枠装飾ランプＬＡを備える。枠装飾ランプＬＡは、内蔵されたフルカラーＬＥＤからなる発光体を点灯、点滅、及び消灯させる演出（以下、発光演出と示す）を実行する。よって、枠装飾ランプＬＡは、発光色として、例えば、白色、青色、黄色、緑色、及び赤色に点灯及び点滅できる。枠装飾ランプＬＡは、枠体１１に設けられる。遊技機１０は、スピーカＳＰを備える。スピーカＳＰは、人や動物の声、効果音、及び楽曲などの音を出力する演出（以下、音声演出と示す）を実行する。スピーカＳＰは、枠体１１に設けられる。
（【００１１】以降は省略されています）
