公開番号2025158639
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061383
出願日2024-04-05
発明の名称島設備
出願人株式会社ニューギン
代理人個人,個人,個人
主分類A63F 7/02 20060101AFI20251009BHJP(スポーツ;ゲーム;娯楽)
要約【課題】単位面積あたりの遊技機器の設置数を増やすことができる島設備を提供する。
【解決手段】複数の遊技機器として複数の遊技機20及び複数の管理ユニット30を第1方向に沿って並ぶように設置可能な島設備10において、1以上の遊技機器を設置するための設置空間を形成する設置部材と、第2島柱11bと、を備え、第2島柱11bは、設置空間よりも下方にある下支持部112と、垂直方向である第2方向D2に沿って延びており、かつ設置空間に対応する高さにある支柱部114と、を有し、支柱部114は、第1方向及び第2方向D2と交差する第3方向D3において、設置空間よりも奥側に設けられている。
【選択図】図3
特許請求の範囲【請求項１】
複数の遊技機器を第１方向に沿って並ぶように設置可能な島設備において、
１以上の前記遊技機器を設置するための設置空間を形成する設置部材と、
柱部材と、を備え、
前記柱部材は、前記設置空間よりも下方にある第１部分と、垂直方向である第２方向に沿って延びており、かつ前記設置空間に対応する高さにある第２部分と、を有し、
前記第２部分は、前記第１方向及び前記第２方向と交差する第３方向において、前記設置空間よりも奥側に設けられていることを特徴とする島設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、島設備に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、島設備には、パチンコ遊技機や回胴式遊技機といった遊技機が水平方向に沿って並ぶように設置される。また、島設備には、遊技機と並んで外部機器が設置される。遊技機及び外部機器は、遊技を提供するための遊技機器の一例である。島設備は、遊技機及び外部機器の下部を固定するための部材と、遊技機及び外部機器の上部を固定するための部材と、複数の柱部材と、を含んで構成される（例えば、特許文献１）。各柱部材は、遊技機と外部機器との間に挟まれる位置に設けられている。よって、遊技機及び外部機器が並ぶ方向に沿った島設備の長さは、遊技機の設置数、及び外部機器の設置数に加えて、柱部材の設置数に応じて異なる。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－６８９６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
十分なスペースを確保できない状況では、限られたスペースに、より多くの遊技機器を設置することが望ましい。例えば、柱部材の設置数を削減することにより、遊技機器の設置数を増やすことも可能と考えられるが、島設備としての強度が低下してしまう虞がある。柱部材の設置数の削減によらずに、単位面積あたりの遊技機器の設置数を増やすことが期待されている。
【課題を解決するための手段】
【０００５】
上記課題を解決する島設備は、複数の遊技機器を第１方向に沿って並ぶように設置可能な島設備において、１以上の前記遊技機器を設置するための設置空間を形成する設置部材と、柱部材と、を備え、前記柱部材は、前記設置空間よりも下方にある第１部分と、垂直方向である第２方向に沿って延びており、かつ前記設置空間に対応する高さにある第２部分と、を有し、前記第２部分は、前記第１方向及び前記第２方向と交差する第３方向において、前記設置空間よりも奥側に設けられていることを要旨とする。
【発明の効果】
【０００６】
本発明によれば、単位面積あたりの遊技機器の設置数を増やすことができる。
【図面の簡単な説明】
【０００７】

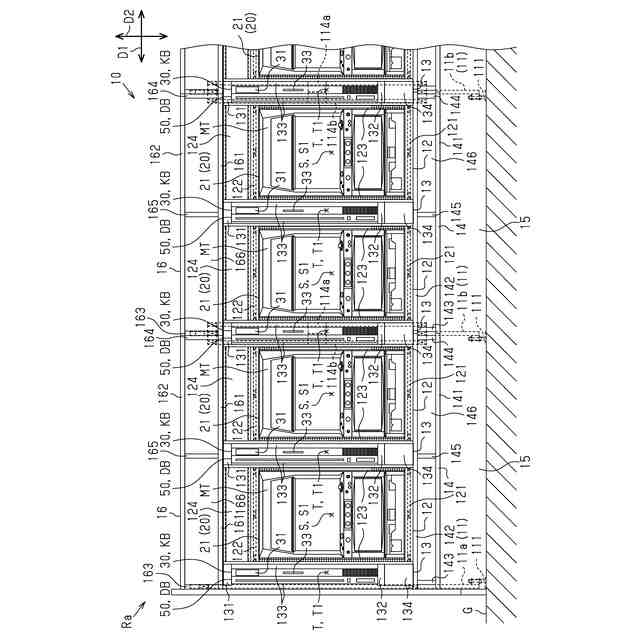

図１は、島設備を模式的に示す正面図である。

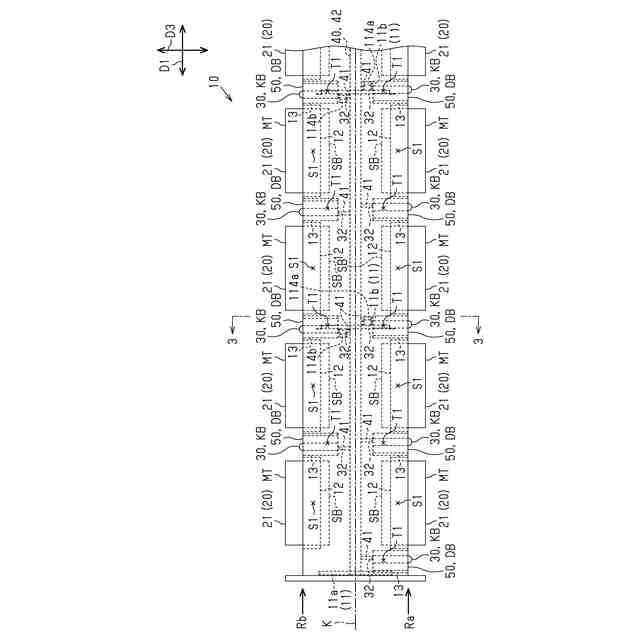

図２は、図１に示す島設備の平面図である。

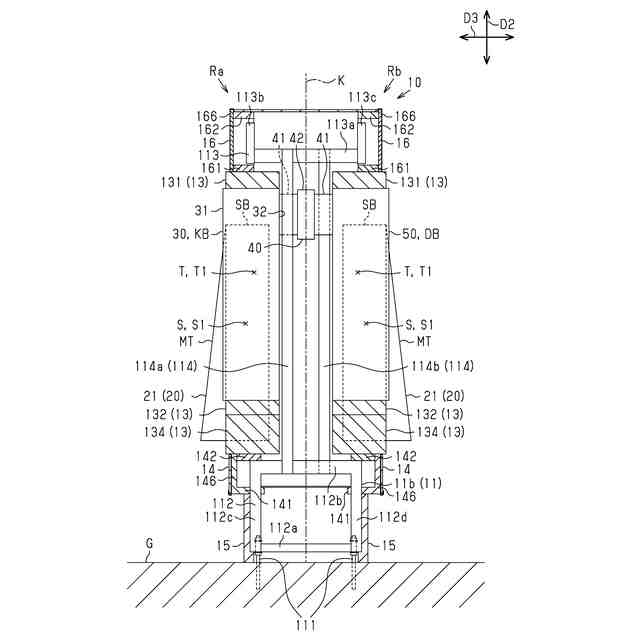

図３は、図２に示す３－３線矢視の断面図である。

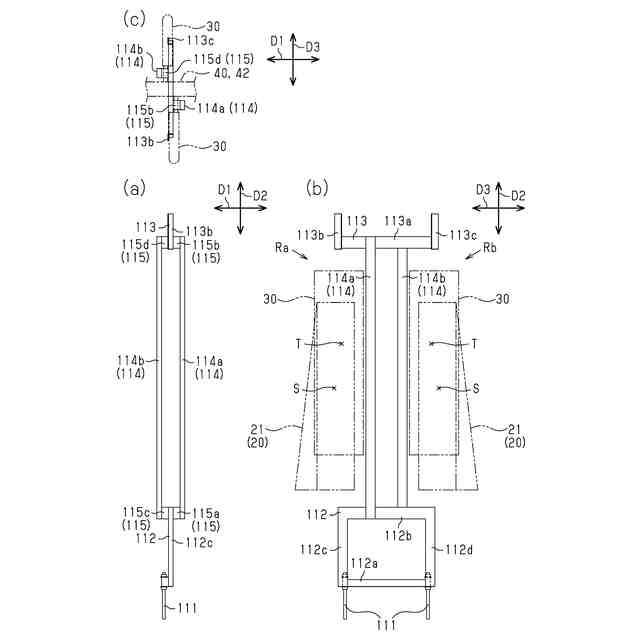

図４（ａ）は、第３方向からみたときの島柱を示す図であり、図４（ｂ）は、第１方向からみたときの島柱を示す図であり、図４（ｃ）は、第２方向からみたときの島柱を示す図である。

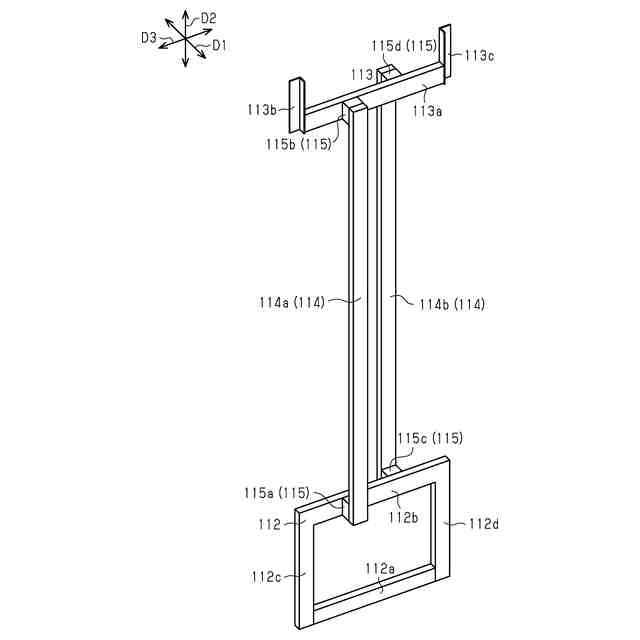

図５は、島柱の斜視図である。
【発明を実施するための形態】
【０００８】
以下、島設備の一実施形態について説明する。
（島設備の概要）
図１～図３に示すように、島設備１０は、遊技施設等に設置される。島設備１０は、複数の遊技機２０を設置できる。島設備１０は、複数種類の遊技機２０を設置できる。一例として、遊技機２０は、回胴式遊技機２１である。これに限らず、遊技機２０は、パチンコ遊技機であってもよく、アレンジボール遊技機であってもよく、じやん球遊技機であってもよい。遊技機２０は、遊技を提供するための遊技機器の一例である。島設備１０において、複数の遊技機２０は、１列又は複数列で、所定方向に沿って並ぶように設置される。複数の遊技機２０が並ぶ方向は、島設備１０の第１方向Ｄ１である。一例として、島設備１０は、第１方向Ｄ１に沿って、第１列Ｒａ及び第２列Ｒｂの２列で並ぶように、複数の遊技機２０を設置可能に構成される。第１列Ｒａの遊技機２０と、第２列Ｒｂの遊技機２０とは、互いに平行に、かつ背中合わせで並ぶ。
【０００９】
一例として、島設備１０の高さ方向に相当する第２方向Ｄ２は、垂直方向と一致する。第１方向Ｄ１と第２方向Ｄ２とに交差（好ましくは直交）する方向は、島設備１０の第３方向Ｄ３である。第１方向Ｄ１及び第３方向Ｄ３は、水平方向に含まれるとよい。以下の説明で示す上、下、左、右、前（表）、及び後（奥）の各方向は、特に断らない限り、第１列Ｒａの遊技機２０が設置されていると仮定し、各遊技機２０を正面からみたときの各方向を示す。なお、これらのうち左、右、前、及び後の各方向は、第２列Ｒｂの遊技機２０が設置されていると仮定し、各遊技機２０を正面からみたときの各方向とは逆方向になる。本明細書において、遊技機２０を含む各機器について示す正面とは、当該各機器を遊技者が操作する場合に遊技者から見たときの方向を示すものとする。
【００１０】
島設備１０は、第１列Ｒａ及び第２列Ｒｂにおいて、それぞれ複数の管理ユニット３０を設置できる。一例として、管理ユニット３０は、遊技に使用する遊技媒体を管理するための機器である。管理ユニット３０は、遊技を提供するための遊技機器の一例である。島設備１０において、各遊技機２０には、１つの管理ユニット３０が併設される。島設備１０は、遊技機２０と管理ユニット３０とが対をなす複数の遊技機器を第１方向Ｄ１に沿って並ぶように設置可能に構成されているといえる。各管理ユニット３０は、１つの遊技機２０と接続される。一例として、管理ユニット３０は、当該管理ユニット３０と対をなす遊技機２０を正面からみたときに、その左側に設置される。これに限らず、管理ユニット３０は、当該管理ユニット３０と対をなす遊技機２０を正面からみたときに、その右側に設置されてもよい。
（【００１１】以降は省略されています）
