公開番号2025136597
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035283
出願日2024-03-07
発明の名称シミュレーションプログラム、シミュレーション方法および情報処理装置
出願人富士通株式会社
代理人弁理士法人酒井国際特許事務所
主分類G01V 3/18 20060101AFI20250911BHJP(測定;試験)
要約【課題】TEM法による電磁探査の精度を向上させることを課題とする。
【解決手段】シミュレーション装置は、空間に送信源から磁場を発生させて空間外に設置されるセンサが検出した第1の磁場情報を取得するとともに、電磁誘導を生じさせる物体が存在する探索対象の空間に対して送信源から磁場を発生させてセンサで取得される第2の磁場情報を、物体からの磁場による物理量をパラメータとするシミュレーションにより取得する。シミュレーション装置は、第1の磁場情報と第2の磁場情報に基づいて、物理量の最適化を実行し、最適化した物理量を用いて空間の比抵抗分布を生成する。
【選択図】図1
特許請求の範囲【請求項１】
コンピュータに、
空間に送信源から磁場を発生させて空間外に設置されるセンサが検出した第１の磁場情報を取得するとともに、電磁誘導を生じさせる物体が存在する探索対象の空間に対して前記送信源から磁場を発生させて前記センサで取得される第２の磁場情報を、前記物体からの磁場による物理量をパラメータとするシミュレーションにより取得し、
前記第１の磁場情報と前記第２の磁場情報に基づいて、前記物理量の最適化を実行し、
最適化した前記物理量を用いて前記空間の比抵抗分布を生成する、
処理を実行させることを特徴とするシミュレーションプログラム。
続きを表示（約 1,200 文字）【請求項２】
前記取得する処理は、
前記センサによる検出される垂直磁場の時系列情報である前記第１の磁場情報と、前記シミュレーションにより推定される、前記センサが検出する垂直磁場の時系列情報である前記第２の磁場情報とを取得し、
前記最適化を実行する処理は、
前記第１の磁場情報と前記第２の磁場情報との誤差が最小化する前記物理量を算出する、
請求項１に記載のシミュレーションプログラム。
【請求項３】
前記物理量は、磁気モーメントであり、
前記最適化する処理は、
前記第１の磁場情報と前記第２の磁場情報との二乗誤差を最小化する前記磁気モーメントを決定し、
決定された前記磁気モーメントに基づいて定まる比抵抗を用いて、前記空間の比抵抗分布を生成する、
請求項１または２に記載のシミュレーションプログラム。
【請求項４】
前記物理量は、磁気モーメントであり、
前記取得する処理は、
前記空間内の複数の領域それぞれについて前記センサにより測定された前記第１の磁場情報と、前記複数の領域それぞれについて比抵抗と誘電率と透磁率とを用いた前記シミュレーションにより推定された前記第２の磁場情報とを取得し、
前記最適化する処理は、
前記第１の磁場情報と前記第２の磁場情報との二乗誤差を最小化する前記磁気モーメントに基づいて定まる前記比抵抗を決定し、
決定された前記複数の領域それぞれの前記比抵抗を用いて、前記空間の比抵抗分布を生成する、
請求項１または２に記載のシミュレーションプログラム。
【請求項５】
コンピュータが、
空間に送信源から磁場を発生させて空間外に設置されるセンサが検出した第１の磁場情報を取得するとともに、電磁誘導を生じさせる物体が存在する探索対象の空間に対して前記送信源から磁場を発生させて前記センサで取得される第２の磁場情報を、前記物体からの磁場による物理量をパラメータとするシミュレーションにより取得し、
前記第１の磁場情報と前記第２の磁場情報に基づいて、前記物理量の最適化を実行し、
最適化した前記物理量を用いて前記空間の比抵抗分布を生成する、
処理を実行させることを特徴とするシミュレーション方法。
【請求項６】
空間に送信源から磁場を発生させて空間外に設置されるセンサが検出した第１の磁場情報を取得するとともに、電磁誘導を生じさせる物体が存在する探索対象の空間に対して前記送信源から磁場を発生させて前記センサで取得される第２の磁場情報を、前記物体からの磁場による物理量をパラメータとするシミュレーションにより取得し、
前記第１の磁場情報と前記第２の磁場情報に基づいて、前記物理量の最適化を実行し、
最適化した前記物理量を用いて前記空間の比抵抗分布を生成する、
制御部を有することを特徴とする情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シミュレーションプログラム、シミュレーション方法および情報処理装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
地熱貯留槽を探査するには貯留槽周辺の比抵抗分布を推定することが有効であり、比抵抗推定を行う手法としては、周波数ドメインによるＭＴ（Magneto Telluric）法と、時間ドメインによるＴＥＭ（Transient Electro－Magnetic）法が知られている。
【０００３】
ＭＴ法は、自然磁場を用いて電場と磁場を測定することで比抵抗を推定する手法であり、通常は測定点の比抵抗しか得られないが、適切な物理モデルを用いてメッシュに切り分けることで空間内のすべてのメッシュでの比抵抗を推定する。ＴＥＭ法は、人口磁場を用いた手法であり、ＭＴ法と比較して、より高精度で分解能が高く、低コストで比抵抗を推定することができる。一般的には、超電導ＴＥＭ法の水平分解能はＭＴ法と比べて６倍と言われている。
【先行技術文献】
【特許文献】
【０００４】
特開平９－２８１２４９号公報
特開２００９－７４９５３号公報
特開２００７－２８５７２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ＴＥＭ法を用いて電磁探査を行う場合に、探査精度が悪い場合がある。例えば、既存の発電所が運用されている地域でＴＥＭ法による電磁探査により貯留槽の位置推定を行う場合に、発電所の鋼管が電磁誘導を生じさせ、センサの測定結果に誤差が生じることで、探査精度が劣化する場合がある。
【０００６】
一つの側面では、ＴＥＭ法による電磁探査の精度を向上させることができるシミュレーションプログラム、シミュレーション方法および情報処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
第１の案では、シミュレーションプログラムは、コンピュータに、空間に送信源から磁場を発生させて空間外に設置されるセンサが検出した第１の磁場情報を取得するとともに、電磁誘導を生じさせる物体が存在する探索対象の空間に対して前記送信源から磁場を発生させて前記センサで取得される第２の磁場情報を、前記物体からの磁場による物理量をパラメータとするシミュレーションにより取得し、前記第１の磁場情報と前記第２の磁場情報に基づいて、前記物理量の最適化を実行し、最適化した前記物理量を用いて前記空間の比抵抗分布を生成する、処理を実行させることを特徴とする。
【発明の効果】
【０００８】
一実施形態によれば、ＴＥＭ法による電磁探査の精度を向上させることができる。
【図面の簡単な説明】
【０００９】

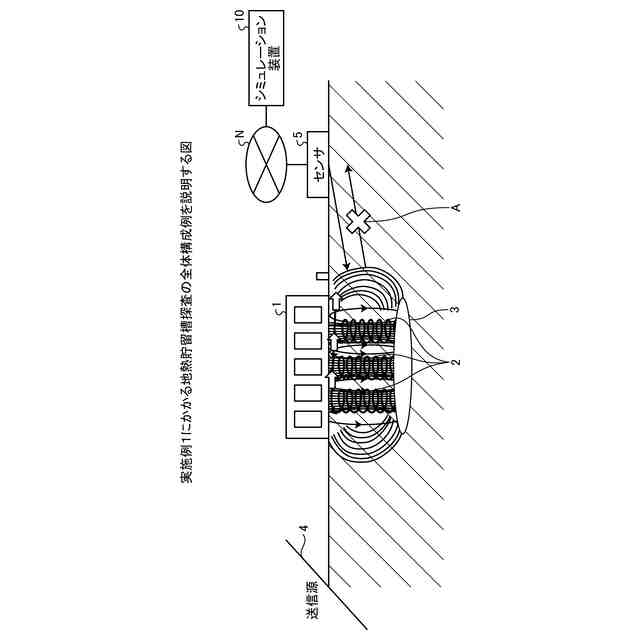

図１は、実施例１にかかる地熱貯留槽探査の全体構成例を説明する図である。
図２は、一般的な地熱貯留槽探査を説明する図である。

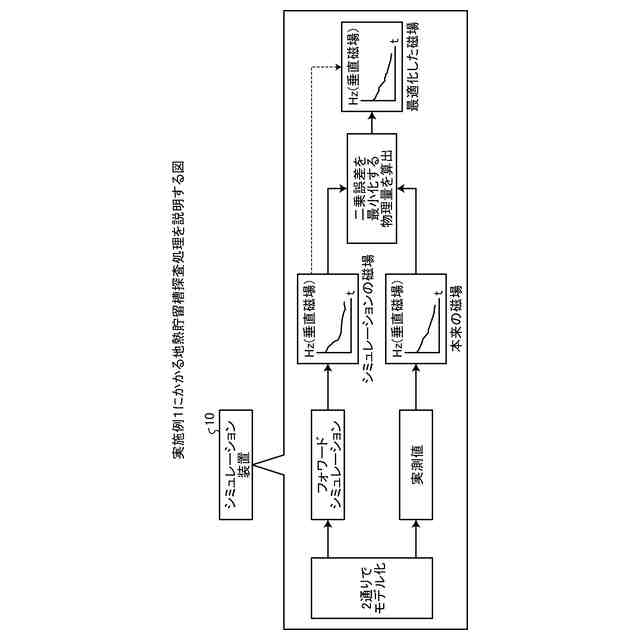

図３は、実施例１にかかる地熱貯留槽探査処理を説明する図である。

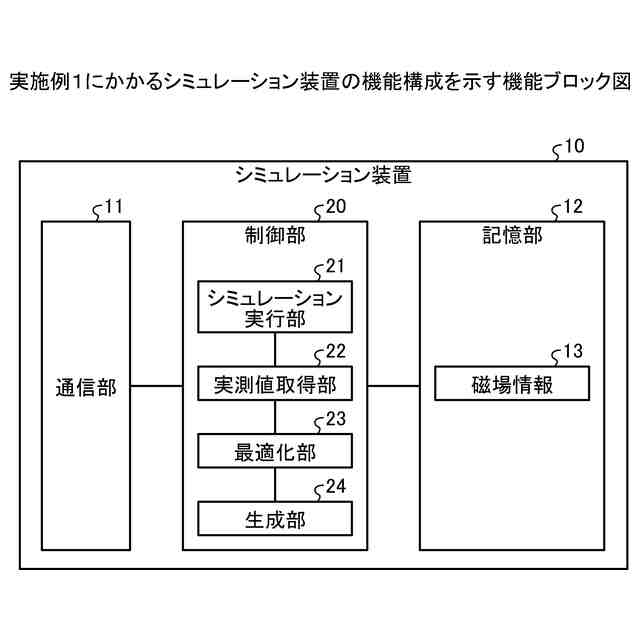

図４は、実施例１にかかるシミュレーション装置の機能構成を示す機能ブロック図である。

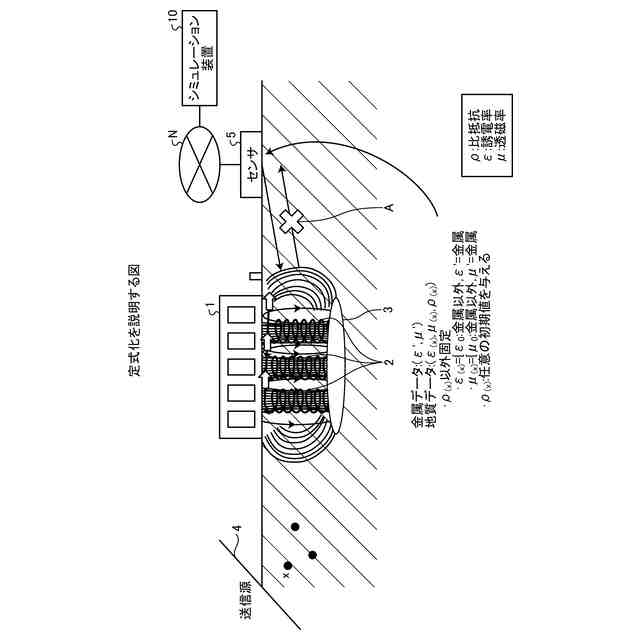

図５は、定式化を説明する図である。
図６は、シミュレーションによる垂直磁場の推定を説明する図である。

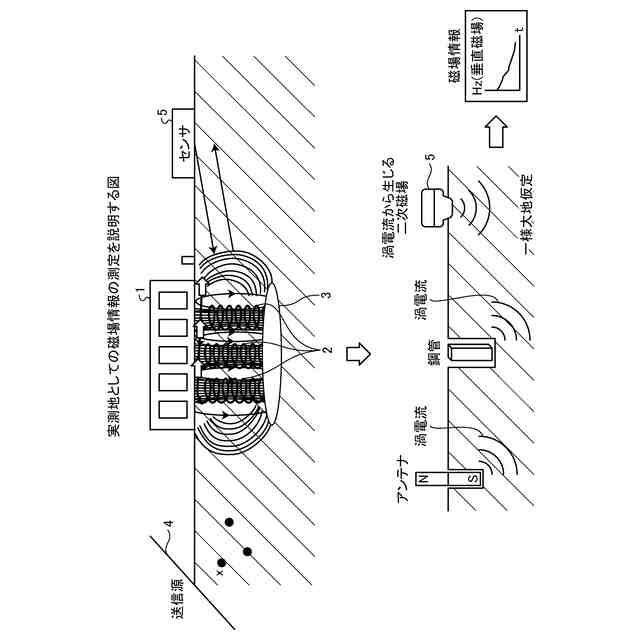

図７は、実測地としての磁場情報の測定を説明する図である。

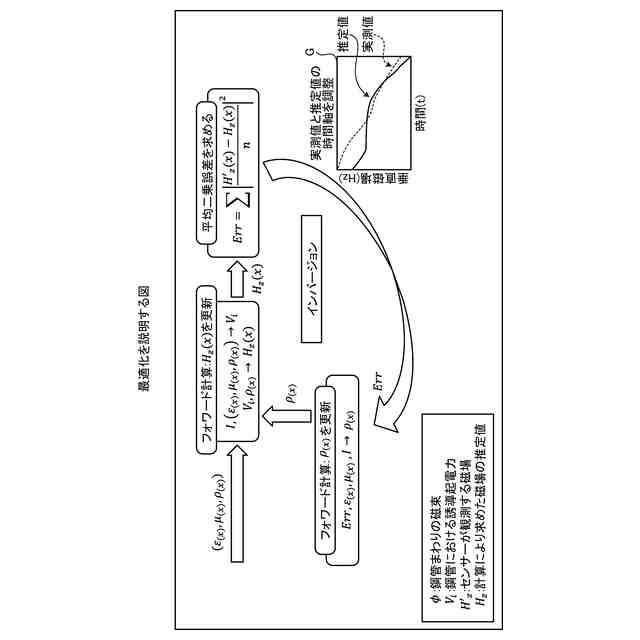

図８は、最適化を説明する図である。

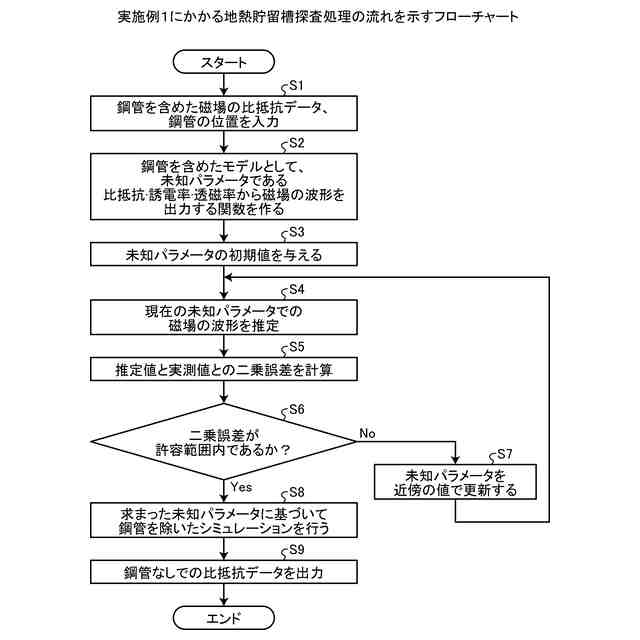

図９は、実施例１にかかる地熱貯留槽探査処理の流れを示すフローチャートである。
図１０は、ハードウェア構成例を説明する図である。
【発明を実施するための形態】
【００１０】
以下に、本願の開示するシミュレーションプログラム、シミュレーション方法および情報処理装置の実施例を図面に基づいて詳細に説明する。なお、この実施例によりこの発明が限定されるものではない。また、各実施例は、矛盾のない範囲内で適宜組み合わせることができる。
【実施例】
（【００１１】以降は省略されています）
