公開番号2025135494
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033387
出願日2024-03-05
発明の名称連続式遠心分離用ロータ
出願人トミー工業株式会社
代理人個人
主分類B04B 1/02 20060101AFI20250910BHJP(物理的または化学的工程を行なうための遠心装置または機械)
要約【課題】気泡の発生し難い連続式遠心分離用ロータを提供する。
【解決手段】駆動モータによって回転するロータボディ2と、前記ロータボディ2の回転中に前記ロータボディ2の内部に試料を送る注入パイプ5と、前記ロータボディ2の回転中に分離された上澄液を前記ロータボディ2の外部に排出する排液器6と、排液路10を備えた連続式遠心分離用ロータにおいて、上記排液器6が、周端部に一定幅のスリット状間隙αを有し、該スリット状間隙α及び上記排液路10に連通する排液溝βが中央部に形成された、円板形状の部材である連続式遠心分離用ロータ1とした。
【選択図】図6
特許請求の範囲【請求項１】
駆動モータによって回転するロータボディと、前記ロータボディの回転中に前記ロータボディの内部に試料を送る送液機構と、前記ロータボディの回転中に分離された上澄液を前記ロータボディの外部に排出する排液機構を備えた連続式遠心分離用ロータにおいて、上記排液機構が、上記ロータボディと共に回転するコア体に形成された分離した上澄液が流入する排液溜めと、該排液溜めに停止状態で配置された排液器と、該排液器に連通する排液路からなり、上記排液器が、周端部に一定幅のスリット状間隙を有し、該スリット状間隙及び上記排液路に連通する排液溝が中央部に形成された、円板形状の部材であることを特徴とする、連続式遠心分離用ロータ。
続きを表示（約 350 文字）【請求項２】

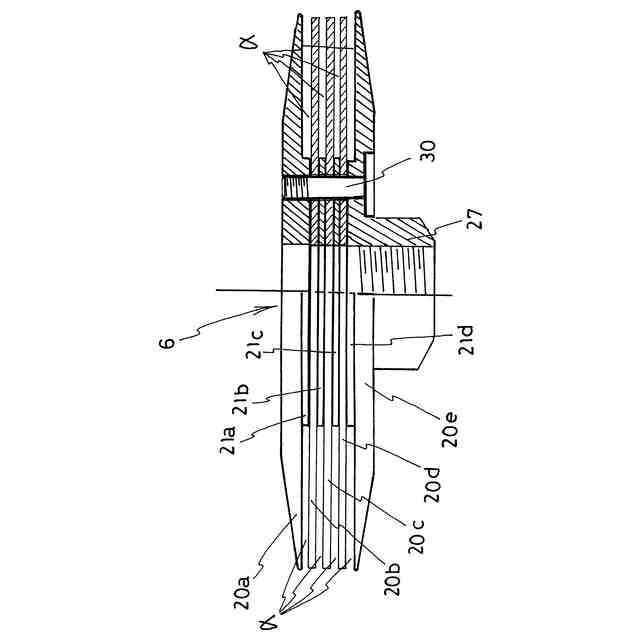

上記排液器が、多数の円板をスペーサを介して積層し、前記円板間に前記スペーサの厚みに相当する上記一定幅のスリット状間隙を形成したものであることを特徴とする、請求項１に記載の連続式遠心分離用ロータ。
【請求項３】
上記排液器のスリット状間隙が、多段に形成されていることを特徴とする、請求項１又は２に記載の連続式遠心分離用ロータ。
【請求項４】
上記排液器のスリット状間隙が、０．２～１．５ｍｍの幅の間隙に形成されていること特徴とする、請求項１又は２に記載の連続式遠心分離用ロータ。
【請求項５】
上記排液器のスリット状間隙が、周端から５ｍｍ以上内方に亘る周端部に形成されていることを特徴とする、請求項１又は２に記載の連続式遠心分離用ロータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、試料を機外から注入し、遠心分離した上澄液を機外で回収する連続遠心分離操作において使用される連続式遠心分離用ロータに関するものである。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
連続した遠心分離操作は、例えば特許文献１、また特許文献２に記載された連続式遠心分離用ロータ（本明細書においては、単に「連続ロータ」とも言う）を用いて行われている。これらの連続ロータの従来例を、図７に示すと共に、該従来の連続ロータにおいて使用されている排液器の横断面を、図８に示す。
【０００３】
図７において、連続ロ－タ１００は、主にロ－タボディ１０１、コア体１０２、排液器１０３、遮断ピ－ス１０４、及び排液器１０３や遮断ピ－ス１０４等を支持する支持具１０５からなり、この支持具１０５が図示していない遠心分離機本体に固定されることにより、排液器１０３や遮断ピ－ス１０４等の部品は非回転状態で遠心分離機本体に固定される。一方、ロ－タボディ１０１とコア体１０２はリッド１０６により一体となるよう構成されており、ロータボディ１０１下面に設けられた軸穴１０１ａに遠心分離機本体に設けられた駆動モータにより回転される駆動軸（図示せず）が係合し、これによりロ－タボディ１０１とコア体１０２は回転され、供給された試料に遠心力を付与する。試料タンク２００に連結された試料の注入パイプ１０７の下端周辺は、コア体１０２に設けられた穴１０２ａに非接触状態で挿入され、回転するロータボディ１０１の内部に試料を供給する。
【０００４】
次に、上記した連続ロータ１００を使用した試料の遠心分離操作について、簡単に説明する。試料は注入パイプ１０７を介して機外の試料タンク２００から注入され、ロ－タボディ１０１とコア体１０２で形成された遠心分離空間Ａに入る。この遠心分離空間Ａにて試料が遠心分離され、更に連続的に試料が注入パイプ１０７から入れられると、徐々に半径方向内側に位置する質量の小さな物質（上澄液）は更に半径方向内側に位置するようになり、最終的には、コア体１０２に形成された通路１０２ｂを経て排液溜めＢに入る。排液溜めＢに入った上澄液は排液器１０３のポンプ作用によって汲み上げられ、注入パイプ１０７の外側に同心状に設けられた排液路１０８を経て、排出パイプ１０９を介して機外に設けられた上澄液タンク３００に貯留される。非回転部分である上記排液器１０３や遮断ピ－ス１０４等の部品と、上記回転部分であるロ－タボディ１０１とコア体１０２との間は、コア体１０２上部に設けられたシ－ル液溜めＣに配置された遮断ピース１０４及び該シ－ル液溜めＣに注入されたシール液体によりシールされており、連続ロータの内部空間と外部空間とは完全にシールされている。
【０００５】
上記従来の連続ロータ１００において使用されている上記排液器１０３の構造を、図８を用いて説明する。排液器１０３は、周壁に開口１０３ａを有する渦巻き型の溝１０３ｂが内部に複数形成された円板形状の部材であり、その中心において上記溝１０３ｂの内壁の開口１０３ｃが、注入パイプ１０７の外側に同心状に設けられた排液路１０８と連通した構成とされている。そして、上記したようにコア体１０２に形成された排液溜めＢに入った上澄液は、コア体１０２と共に高速で排液器１０３の周囲において回転している状態となり、該回転によるエネルギーにより、排液器１０３の周壁に形された開口１０３ａから溝１０３ｂ内に上澄液が吸い込まれる状態で流入し、連通した排液路１０８を経て上澄液が連続ロ－タ外に排出され、機外に設置された上澄液タンク３００に貯留されていた。
【先行技術文献】
【特許文献】
【０００６】
実公昭４５－６３７５号公報
特開昭５７－９１７５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ここで、上記した従来の連続ロータ１００にあっては、排液溜めＢにおいてコア体１０２と共に高速で回転している上澄液を、停止している排液器１０３に形成された開口１０３ａを介して吸引するものであるので、上澄液に急激な運動エネルギーの変化を複雑に与えることとなり、この開口１０３ａの部分においてキャビテーションにより気泡が発生し易く、処理する試料によっては発生する気泡によって排出路１０８等が詰まり、連続運転に支障が生じる場合があった。
【０００８】
本発明は、上述した背景技術が有する課題に鑑み成されたものでものであって、その目的は、気泡の発生し難い連続式遠心分離用ロータを提供することにある。
【課題を解決するための手段】
【０００９】
上記した目的を達成するため、本発明は、次の〔１〕～〔５〕に記載した連続式遠心分離用ロータとした。
〔１〕駆動モータによって回転するロータボディと、前記ロータボディの回転中に前記ロータボディの内部に試料を送る送液機構と、前記ロータボディの回転中に分離された上澄液を前記ロータボディの外部に排出する排液機構を備えた連続式遠心分離用ロータにおいて、上記排液機構が、上記ロータボディと共に回転するコア体に形成された分離した上澄液が流入する排液溜めと、該排液溜めに停止状態で配置された排液器と、該排液器に連通する排液路からなり、上記排液器が、周端部に一定幅のスリット状間隙を有し、該スリット状間隙及び上記排液路に連通する排液溝が中央部に形成された、円板形状の部材であることを特徴とする、連続式遠心分離用ロータ。

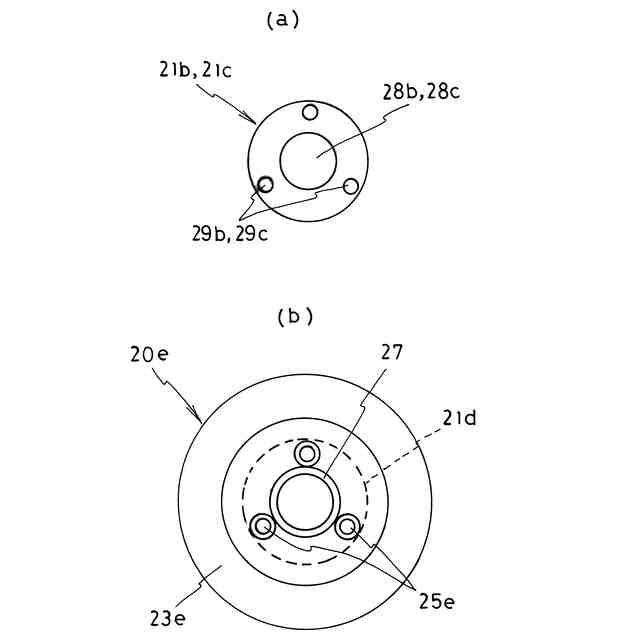

〔２〕上記排液器が、多数の円板をスペーサを介して積層し、前記円板間に前記スペーサの厚みに相当する上記一定幅のスリット状間隙を形成したものであることを特徴とする、上記〔１〕に記載の連続式遠心分離用ロータ。
〔３〕上記排液器のスリット状間隙が、多段に形成されていることを特徴とする、上記〔１〕又は〔２〕に記載の連続式遠心分離用ロータ。
〔４〕上記排液器のスリット状間隙が、０．２～１．５ｍｍの幅の間隙に形成されていること特徴とする、上記〔１〕～〔３〕のいずれかに記載の連続式遠心分離用ロータ。
〔５〕上記排液器のスリット状間隙が、周端から５ｍｍ以上内方に亘る周端部に形成されていることを特徴とする、上記〔１〕～〔４〕のいずれかに記載の連続式遠心分離用ロータ。
【発明の効果】
【００１０】
上記した本発明に係る連続式遠心分離用ロータによれば、ロータボディにおいて分離した上澄液を、キャビテーションを起こさせることなく機外に排出することができ、気泡の発生し難い連続式遠心分離用ロータとなる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
