公開番号2025133161
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024030930
出願日2024-03-01
発明の名称負極合材層及び全固体電池
出願人TDK株式会社
代理人個人,個人,個人
主分類H01M 4/13 20100101AFI20250904BHJP(基本的電気素子)
要約【課題】レート特性およびサイクル特性を高めることができる負極合材層及び全固体電池を提供することを目的とする。
【解決手段】本実施形態に係る負極合材層は、走査型電子顕微鏡エネルギー分散型X線分光法(SEM-EDS)を用いてマッピング分析をした際のClのCV値が1.30以下である。前記CV値は、元素マッピングによってカウントされた所定の元素のカウント数の標準偏差(σ)を、前記所定の元素のカウント数の平均(Ave)で割って求められる。

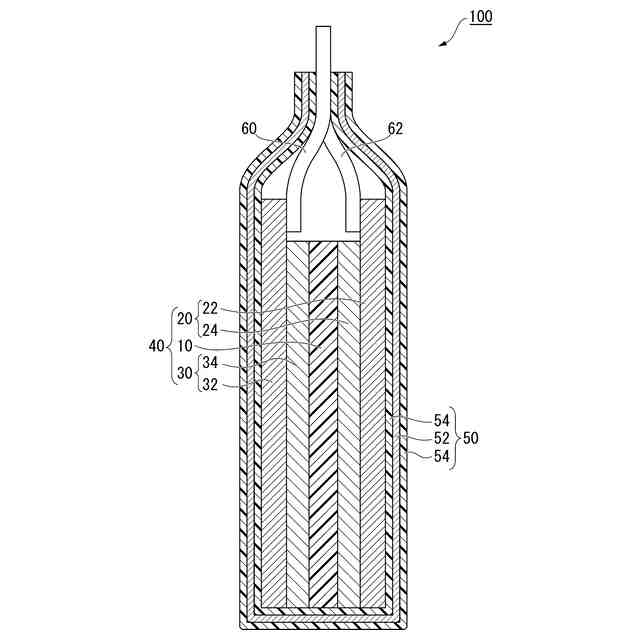

【選択図】図1
特許請求の範囲【請求項１】
走査型電子顕微鏡エネルギー分散型Ｘ線分光法（ＳＥＭ－ＥＤＳ）を用いてマッピング分析をした際のＣｌのＣＶ値が１．３０以下であり、
前記ＣＶ値は、元素マッピングによってカウントされた所定の元素のカウント数の標準偏差（σ）を、前記所定の元素のカウント数の平均（Ａｖｅ）で割って求められる、負極合材層。
続きを表示（約 220 文字）【請求項２】
走査型電子顕微鏡エネルギー分散型Ｘ線分光法（ＳＥＭ－ＥＤＳ）を用いてマッピング分析をした際のＳのＣＶ値が１．８０以下である、請求項１に記載の負極合材層。
【請求項３】
走査型電子顕微鏡エネルギー分散型Ｘ線分光法（ＳＥＭ－ＥＤＳ）を用いてマッピング分析をした際のＺｒのＣＶ値が１．５０以下である、請求項１に記載の負極合材層。
【請求項４】
請求項１に記載の負極合材層を含む、全固体電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、負極合材層及び全固体電池に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
携帯電子機器は、めざましいエレクトロニクス技術の発達に伴い、小型軽量化、薄型化、多機能化が図られている。電子機器の電源となる電池も、小型軽量化、薄型化、信頼性向上、安全性向上が強く望まれている。固体電解質を用いる全固体電池は、液系の電解質を用いるリチウムイオン二次電池より安全性が高く、注目されている。
【０００３】
固体電解質は、酸化物系固体電解質、硫化物系固体電解質、錯体水素化物系固体電解質、ハライド系固体電解質等がある。例えば、特許文献１には、硫化物系固体電解質を含む正極合材及び全固体電池が開示されている。特許文献１には、メカノケミカルミリング処理を用いて硫化物固体電解質を作製することが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６５３１８８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
全固体電池のレート特性の向上及びサイクル特性の向上が求められている。レート特性は、全固体電池の急速充放電の指標の一つである。サイクル特性は、全固体電池を繰り返し充放電した際の劣化の指標の一つである。
【０００６】
本開示は上記問題に鑑みてなされたものであり、レート特性およびサイクル特性を高めることができる負極合材層及び全固体電池を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、以下の手段を提供する。
【０００８】
第１の態様に係る負極合材層は、走査型電子顕微鏡エネルギー分散型Ｘ線分光法（ＳＥＭ－ＥＤＳ）を用いてマッピング分析をした際のＣｌのＣＶ値が１．３０以下である。前記ＣＶ値は、元素マッピングによってカウントされた所定の元素のカウント数の標準偏差（σ）を、前記所定の元素のカウント数の平均（Ａｖｅ）で割って求められる。
【０００９】
上記態様に係る負極合材層は、走査型電子顕微鏡エネルギー分散型Ｘ線分光法（ＳＥＭ－ＥＤＳ）を用いてマッピング分析をした際のＳのＣＶ値が１．８０以下でもよい。
【００１０】
上記態様に係る負極合材層は、走査型電子顕微鏡エネルギー分散型Ｘ線分光法（ＳＥＭ－ＥＤＳ）を用いてマッピング分析をした際のＺｒのＣＶ値が１．５０以下でもよい。
（【００１１】以降は省略されています）
