公開番号2025130414
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027565
出願日2024-02-27
発明の名称電力変換装置、および車両用充電装置
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人サンクレスト国際特許事務所
主分類H02M 7/48 20070101AFI20250901BHJP(電力の発電,変換,配電)
要約【課題】効率よく冷却を行うことができる技術を提供する。
【解決手段】電力変換装置2は、内部に電気回路群14を収容する筐体6と、筐体6の後側面6cに設けられ、電気回路14に対して熱的に接続されるヒートシンク20と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
内部に電気回路を収容する筐体と、
前記筐体の外側面に設けられ、前記電気回路に対して熱的に接続されるヒートシンクと、を備える
電力変換装置。
続きを表示（約 1,100 文字）【請求項２】
前記ヒートシンクを覆うカバーをさらに備え、
前記ヒートシンクは、前記カバーが固定される固定面を有する
請求項１に記載の電力変換装置。
【請求項３】
前記ヒートシンクは、
前記外側面に設けられる板状のベースと、
前記ベースから突出し、前記外側面に平行な第１方向に沿って延びる複数のフィンと、を有し、
前記複数のフィンは、
先端に前記固定面を有する１または複数の第１フィンと、
前記１または複数の第１フィンよりも突出高さが低い複数の第２フィンと、を有する
請求項２に記載の電力変換装置。
【請求項４】
前記１または複数の第１フィンの突出高さと、前記複数の第２フィンの突出高さと、の高さ差が、０．２ｍｍ以上、３ｍｍ以下である
請求項３に記載の電力変換装置。
【請求項５】
前記１または複数の第１フィンの厚みは、前記複数の第２フィンの厚みよりも厚い
請求項３に記載の電力変換装置。
【請求項６】
前記筐体は、前記外側面に開口し、前記筐体の内外を連通する開口部を有し、
前記ベースは、前記開口部を塞ぐように設けられている
請求項３に記載の電力変換装置。
【請求項７】
前記ヒートシンクに取り付けられ、前記固定面に前記カバーを当接固定する固定部材をさらに備える
請求項２から請求項６のいずれか一項に記載の電力変換装置。
【請求項８】
前記カバーは、導電金属からなるカバー本体と、前記カバー本体の表面を覆う塗膜層と、を有し、
前記カバーの表面は、前記塗膜層に覆われた塗装面と、前記カバー本体が露出する露出面と、を有し、
前記固定部材は、前記固定面との間で前記カバーを挟持する挟持部を有し、
前記露出面は、前記カバーの表面のうち、前記挟持部が当接する部分に設けられる
請求項７に記載の電力変換装置。
【請求項９】
前記第１方向に交差しかつ前記外側面に平行な第２方向に沿って並ぶ前記複数のフィンのうち、前記第２方向の両端に位置する一対のフィンが、それぞれ、前記第１フィンであり、
前記カバーは、前記一対の第１フィンの一対の固定面の間を繋ぐ本体板を有する
請求項３に記載の電力変換装置。
【請求項１０】
前記本体板は、前記第１方向に沿う一対の第１辺を有し、
前記カバーは、前記一対の第１辺の端縁から延び、前記一対の第１フィンの側面に対向する一対の側板をさらに有する
請求項９に記載の電力変換装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電力変換装置、および車両用充電装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、設置型の電力変換装置が開示されている。この電力変換装置の筐体は、内部に隔壁部を備える。隔壁部は、筐体の内部空間を、回路部品収容空間と、ダクト空間と、に隔てる。ダクト空間には、ファンと、ヒートシンクと、が設けられている。ファンは、ダクト空間内に空気を取り込む。ヒートシンクには、回路部品収容空間内の回路部品により発せられる熱が伝導する。ヒートシンクは、ダクト空間内の空気によって空冷される。これにより、回路部品収容空間内の回路部品は冷却される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－３６４５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来例の電力変換装置のヒートシンクは筐体内部に設けられているため、ヒートシンクの放熱性が高いとは言えず、回路部品の冷却が効率よく行われない懸念がある。
そこで、本開示は、効率よく冷却を行うことができる技術の提供を目的とする。
【課題を解決するための手段】
【０００５】
実施形態である電力変換装置は、内部に電気回路を収容する筐体と、前記筐体の外側面に設けられ、前記電気回路に対して熱的に接続されるヒートシンクと、を備える。
【発明の効果】
【０００６】
本開示によれば、効率よく冷却を行うことができる。
【図面の簡単な説明】
【０００７】

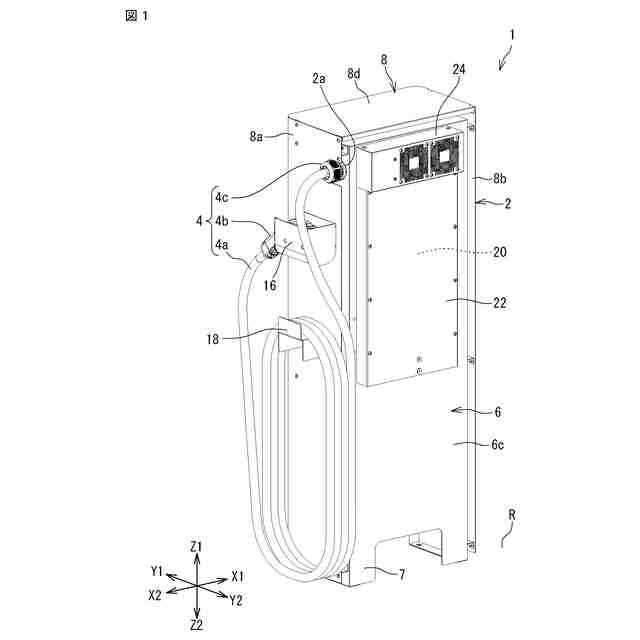

図１は、実施形態に係る車両用充電装置の一例を示す斜視図である。

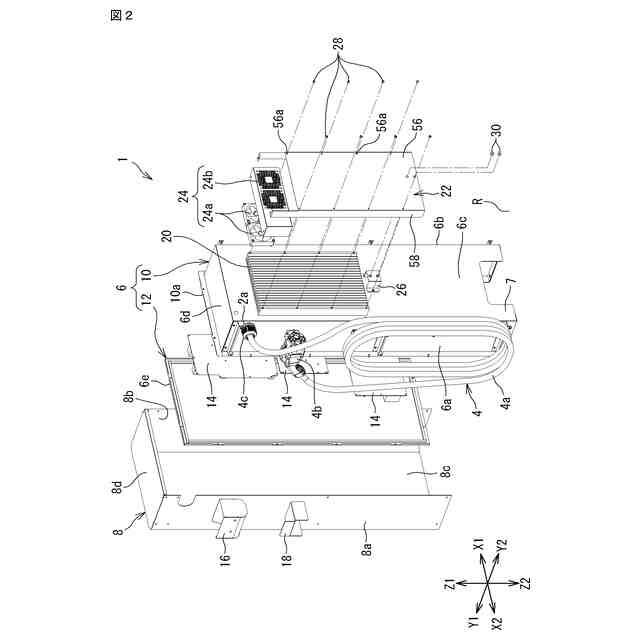

図２は、車両用充電装置の分解斜視図である。

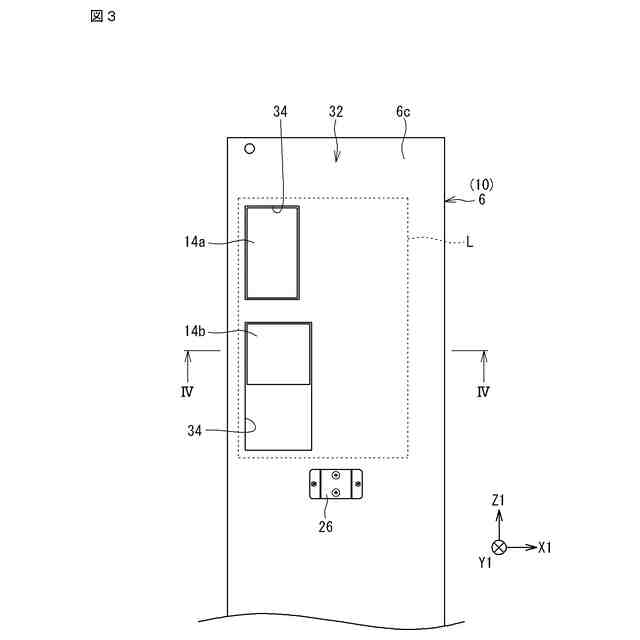

図３は、筐体の後側面の要部を示す図である。

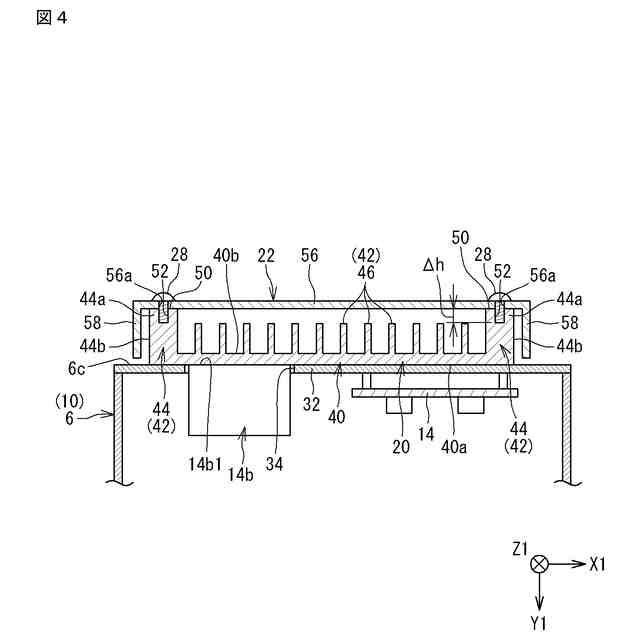

図４は、電力変換装置の部分断面図であり、図３中のＩＶ－ＩＶ線における矢視断面図である。
図５は、図４中、一対の第１フィンの先端を拡大した図である。

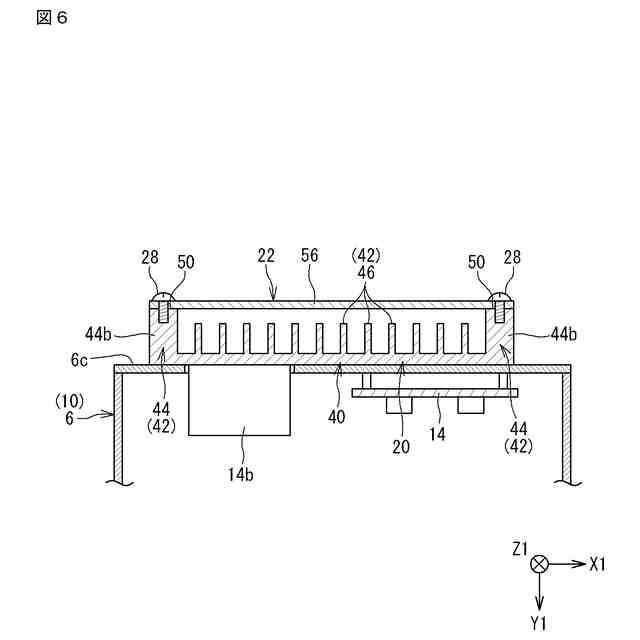

図６は、変形例に係る電力変換装置の部分断面図である。

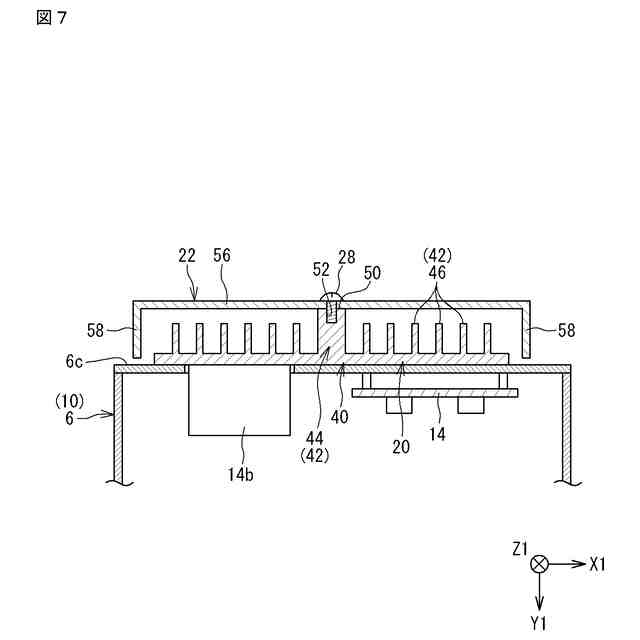

図７は、他の変形例に係る電力変換装置の部分断面図である。
【発明を実施するための形態】
【０００８】
最初に実施形態の内容を列記して説明する。
［実施形態の概要］
【０００９】
（１）本開示の実施形態に係る電力変換装置は、内部に電気回路を収容する筐体と、前記筐体の外側面に設けられ、前記電気回路に対して熱的に接続されるヒートシンクと、を備える。
【００１０】
上記構成によれば、ヒートシンクが筐体の外側面に設けられるので、ヒートシンクは、筐体外部の空気に対して放熱する。よって、ヒートシンクを筐体の内部に設けた場合と比較して、ヒートシンクの放熱性を高めることができる。この結果、ヒートシンクによる電気回路の冷却を効率よく行うことができる。
（【００１１】以降は省略されています）
