発明の名称電池充電率の推定方法
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類G01R 31/382 20190101AFI20250820BHJP(測定;試験)
要約【課題】電池の劣化があっても電池の充電率(残容量)の推定精度を維持することができる方法を提供する。
【解決手段】電池の充電率を推定する方法であって、充放電ヒステリシスがΔ0.06V～0.24Vである電池に対して、SOC-OCV曲線を取得し、得られた結果からSOCごとのOCVの平均電圧を算出し、算出結果とSOCとの関係を記録する過程と、電池の連続充電又は連続放電をした後に、充電パルスと放電パルスの負荷を30回～100回の範囲で繰り返し与える過程と、電池のOCVを測定し、該OCVの値を記録したSOCとOCVの平均電圧との関係に照らして電池の充電率の推定値を得る過程と、を含む。

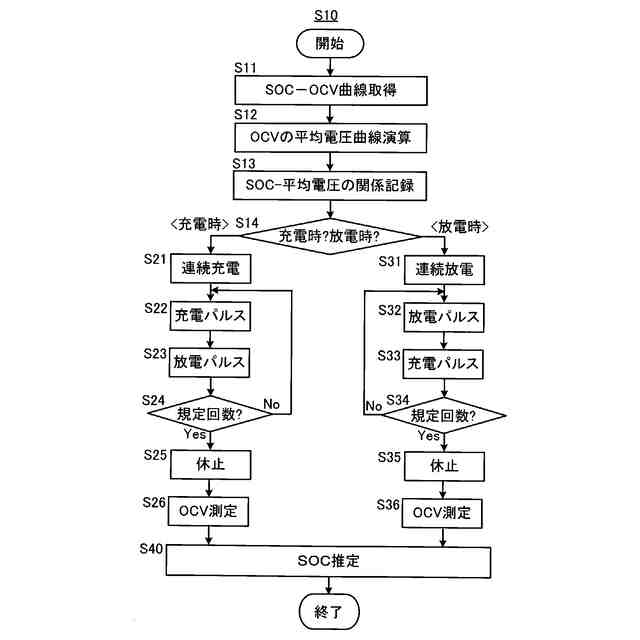

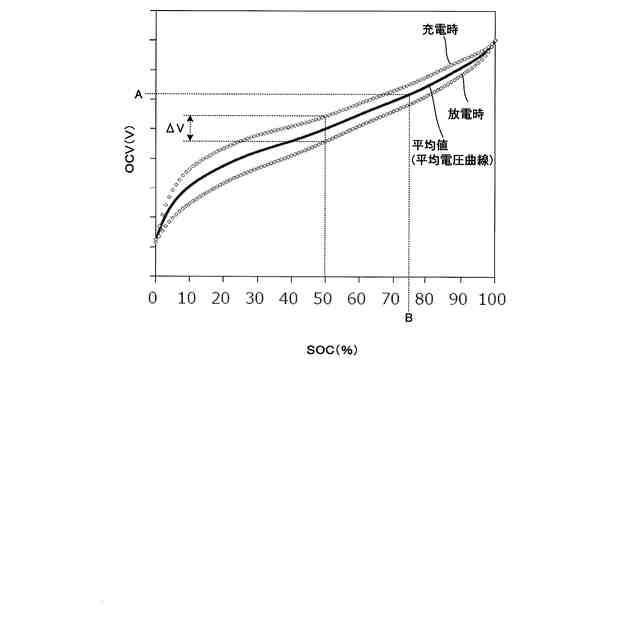

【選択図】図3
特許請求の範囲【請求項１】
電池の充電率を推定する方法であって、
充放電ヒステリシスがΔ０．０６Ｖ～０．２４Ｖである前記電池に対して、ＳＯＣ－ＯＣＶ曲線を取得し、得られた結果からＳＯＣごとのＯＣＶの平均電圧を算出し、算出結果とＳＯＣとの関係を記録する過程と、
前記電池の連続充電又は連続放電をした後に、充電パルスと放電パルスの負荷を３０回～１００回の範囲で繰り返し与える過程と、
前記電池のＯＣＶを測定し、該ＯＣＶの値を前記記録した前記ＳＯＣとＯＣＶの平均電圧との関係に照らして電池の充電率の推定値を得る過程と、を含む、
電池の充電率の推定方法。
続きを表示（約 190 文字）【請求項２】
前記連続充電のときには前記充電パルスを先に負荷し、前記連続放電のときには前記放電パルスを先に負荷する、請求項１に記載の電池の充電率の推定方法。
【請求項３】
前記充電パルスの負荷と前記放電パルスの負荷との繰り返しが終わった後に、前記電池の充放電を所定時間休止してから前記電池の充電率の推定値を得る、請求項１又は２に記載の電池の充電率の推定方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池の充電率（残容量）を推定する方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には電池の閉回路電圧（ＣＣＶ）を測定し、充電モード、放電モードに応じて、それぞれのパターンから充電率を推定する方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２２７６５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし従来の方法では電池が劣化しているときに、電池の充電率（残容量）の推定精度が低下してしまう。
【０００５】
本開示は上記実情に鑑みてなされたものであり、電池の劣化があっても電池の充電率（残容量）の推定精度を維持することができる方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
発明者は鋭意検討の結果、充放電ヒステリシスが大きい電池（例えば負極活物質にＳｉを用いた場合）に特に上記の推定精度に低下がみられることを知見した。
また、本開示の方法は全固体電池、半固体電池等の固体電池や電解液を含む電池等、各種の二次電池に対して適用することができる。
【０００７】
本願は、電池の充電率を推定する方法であって、充放電ヒステリシスがΔ０．０６Ｖ～Δ０．２４Ｖである電池に対して、ＳＯＣ－ＯＣＶ曲線を取得し、得られた結果からＳＯＣごとのＯＣＶの平均電圧を算出し、算出結果とＳＯＣとの関係を記録する過程と、電池の連続充電又は連続放電をした後に、充電パルスと放電パルスの負荷を３０回～１００回の範囲で繰り返して与える過程と、電池のＯＣＶを測定し、該ＯＣＶの値を記録したＳＯＣとＯＣＶの平均電圧との関係に照らして電池の充電率の推定値を得る過程と、を含む、電池の充電率の推定方法を開示する。
ここでＳＯＣ、ＯＣＶは周知のとおりであるが、ＳＯＣは電池の充電率（Ｓｔａｔｅｏｆｃｈａｒｇｅ）を意味し、ＯＣＶは開回路電圧（ＯｐｅｎＣｉｒｃｕｉｔＶｏｌｔａｇｅ）を意味する。
【０００８】
上記電池の充電率の推定方法において、連続充電のときには充電パルスを先に負荷し、連続放電のときには放電パルスを先に負荷するように構成してもよい。
【０００９】
上記電池の充電率の推定方法において、充電パルスの負荷と放電パルスの負荷との繰り返しが終わった後に、電池の充放電を所定時間休止してから電池の充電率の推定値を得るように構成してもよい。
【発明の効果】
【００１０】
本開示によれば、電池の劣化があっても電池の充電率（残容量）の推定の精度を維持することができる。

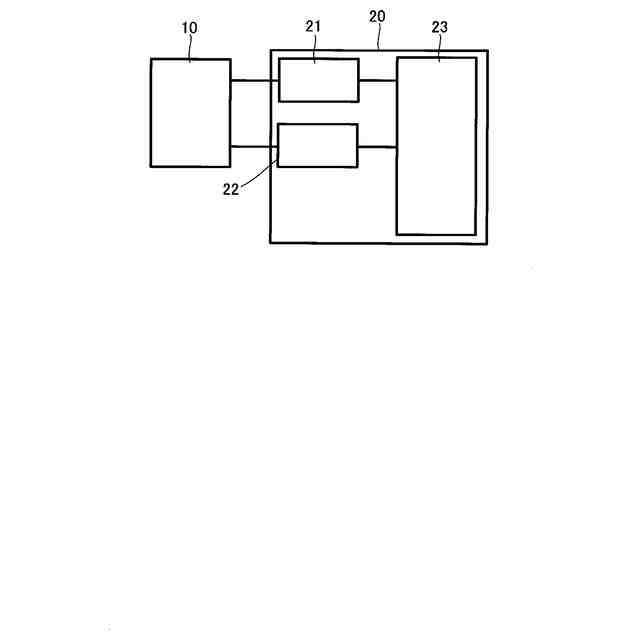

【図面の簡単な説明】
（【００１１】以降は省略されています）
