公開番号2025119005
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025085599,2023542086
出願日2025-05-22,2021-08-18
発明の名称送信局及び受信局
出願人NTT株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類H04W 72/12 20230101AFI20250805BHJP(電気通信技術)
要約【課題】複数のリンクが同時にデータを送信する場合、当該リンク間で互いに電力漏洩がある場合のデータの送信を改善する送信局及び受信局を提供する。
【解決手段】無線システムにおいて、無線信号を送信する局である基地局は、無線信号処理部130～無線信号処理部150と、送信タイミング調整部160と、を具備する。無線信号処理部は、それぞれ1つのチャネル又は異なるチャネルを用いて無線信号を送受信する。送信タイミング調整部は、各無線信号処理部に関連するそれぞれステータスに基づいて、それぞれのデータの送信タイミングを調整する。
【選択図】図4
特許請求の範囲【請求項１】
第１のチャネルを用いて無線信号を送受信する第１の無線信号処理部と、
前記第１のチャネルと異なる第２のチャネルを用いて無線信号を送受信する第２の無線信号処理部と、
前記第１の無線信号処理部に関連する第１のデータ及び前記第２の無線信号処理部に関連する第２のデータの送信タイミングを調整する送信タイミング調整部と、
を備え、
前記送信タイミング調整部は、前記第１の無線信号処理部に関連する第１のステータスと、前記第２の無線信号処理部に関連する第２のステータスに基づいて、前記第１のデータ及び前記第２のデータの送信タイミングを調整する、
送信局。
続きを表示（約 1,000 文字）【請求項２】
前記第１のステータスは、前記第１の無線信号処理部のチャネルアクセス手順のステータスであり、
前記第２のステータスは、前記第２の無線信号処理部のチャネルアクセス手順のステータスであり、
前記送信タイミング調整部は、前記第１のステータス及び前記第２のステータスを管理する、
請求項１に記載の送信局。
【請求項３】
前記送信タイミング調整部は、前記第１のステータスがチャネルアクセス手順の完了を示すステータスである場合、前記第２のステータスを確認する、
請求項２に記載の送信局。
【請求項４】
前記送信タイミング調整部は、前記第２のステータスがチャネルアクセス手順の実行中を示すステータスである場合、前記第１のデータの送信待機指示を前記第１の無線信号処理部に通知する、
請求項３に記載の送信局。
【請求項５】
前記送信タイミング調整部は、前記第２のステータスがチャネルアクセス手順の完了を示すステータスである場合、前記第１のデータ及び前記第２のデータの送信指示を前記第１の無線信号処理部及び前記第２の無線信号処理部に通知する、
請求項３に記載の送信局。
【請求項６】
前記送信タイミング調整部は、前記第１のデータ及び前記第２のデータを受け取るとともに、前記第１のデータ及び前記第２のデータを送信する、
請求項１に記載の送信局。
【請求項７】
前記送信タイミング調整部は、前記第１の無線信号処理部及び前記第２の無線信号処理部のデータ送信に要する時間の最大値に基づいて、前記第１の無線信号処理部及び前記第２の無線信号処理部に、同一のＡＣＫの返信タイミング、ＢＡＲ(Block ACK request)の返信タイミング、又は、データ送信を完了させるタイミングのいずれかを通知する、
請求項１に記載の送信局。
【請求項８】
第１のチャネルを用いて無線信号を送受信する第１の無線信号処理部と、
前記第１のチャネルと異なる第２のチャネルを用いて無線信号を送受信する第２の無線信号処理部と、
を備え、
前記第１の無線信号処理部及び前記第２の無線信号処理部は、無線信号を送信する送信局から受信したＡＣＫの返信タイミングの指示に基づいて、前記送信局にＡＣＫを返信する、
受信局。

発明の詳細な説明【技術分野】
【０００１】
実施形態は、送信局及び受信局に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
基地局と端末といった、無線信号を送信する送信局と無線信号を受信する受信局との間の無線システムとして、無線ＬＡＮ（Local Area Network）が知られている。
【先行技術文献】
【非特許文献】
【０００３】
IEEE Std 802.11-2016, “10.22.2 HCF contention based channel access （EDCA）”, 7 December 2016
【発明の概要】
【発明が解決しようとする課題】
【０００４】
実施形態は、複数のリンクが同時にデータを送信しようとするとき、当該リンク間で互いに電力漏洩がある場合のデータの送信を改善できる送信局及び受信局を提供する。
【課題を解決するための手段】
【０００５】
実施形態では、無線信号を送信する局である送信局は、第１の無線信号処理部と、第２の無線信号処理部と、送信タイミング調整部と、を具備する。第１の無線信号処理部は、第１のチャネルを用いて無線信号を送受信する。第２の無線信号処理部は、第１のチャネルと異なる第２のチャネルを用いて無線信号を送受信する。送信タイミング調整部は、第１の無線信号処理部に関連する第１のステータスと、第２の無線信号処理部に関連する第２のステータスに基づいて、第１のデータ及び第２のデータの送信タイミングを調整する。
【発明の効果】
【０００６】
実施形態によれば、複数のリンクが同時にデータを送信するとき、当該リンク間で互いに電力漏洩がある場合のデータの送信を改善できる送信局及び受信局を提供できる。
【図面の簡単な説明】
【０００７】

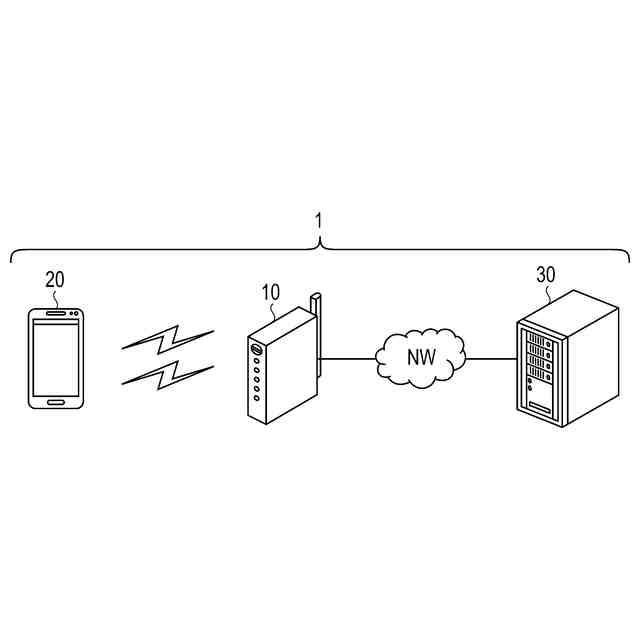

図１は、実施形態に係る無線システムの構成の一例を示す図である。
図２は、ＭＡＣフレームのフォーマットの具体例を示す図である。

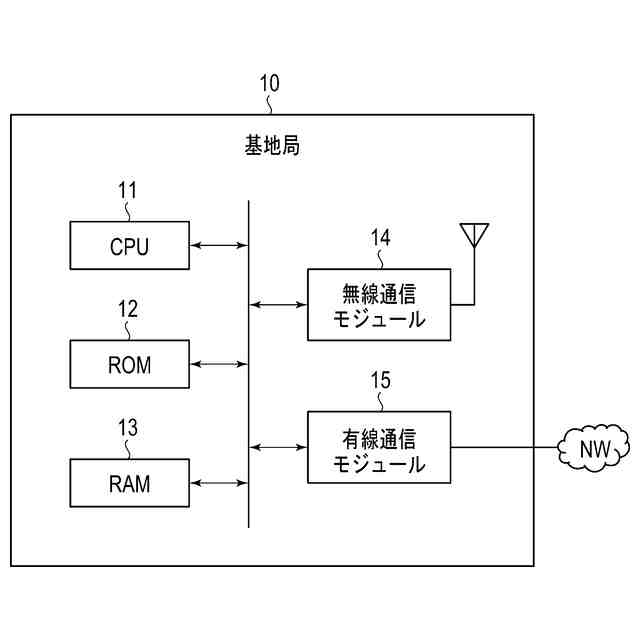

図３は、基地局の構成の一例を示す図である。

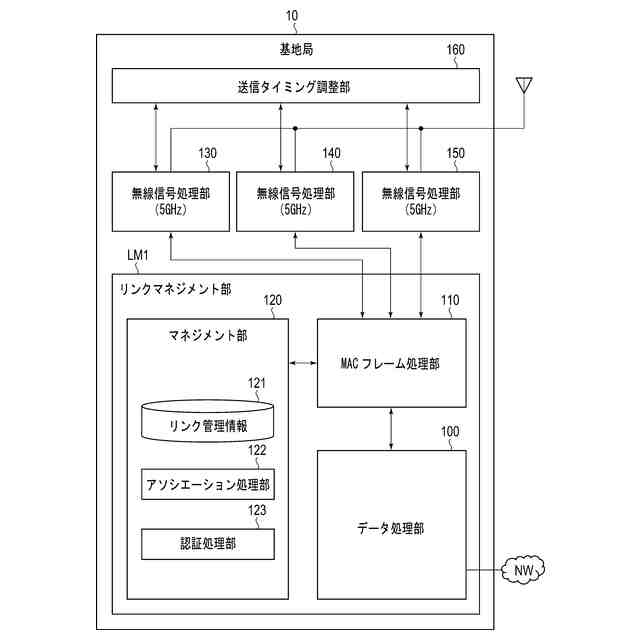

図４は、基地局の機能構成の一例を示す図である。

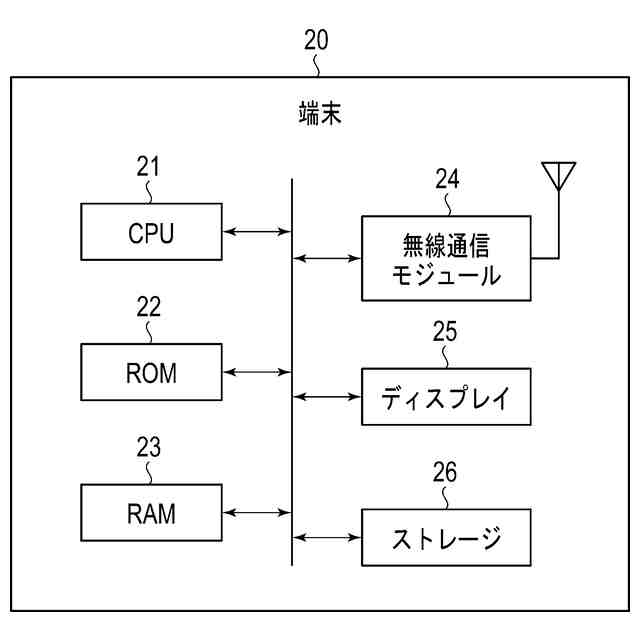

図５は、端末の構成の一例を示す図である。

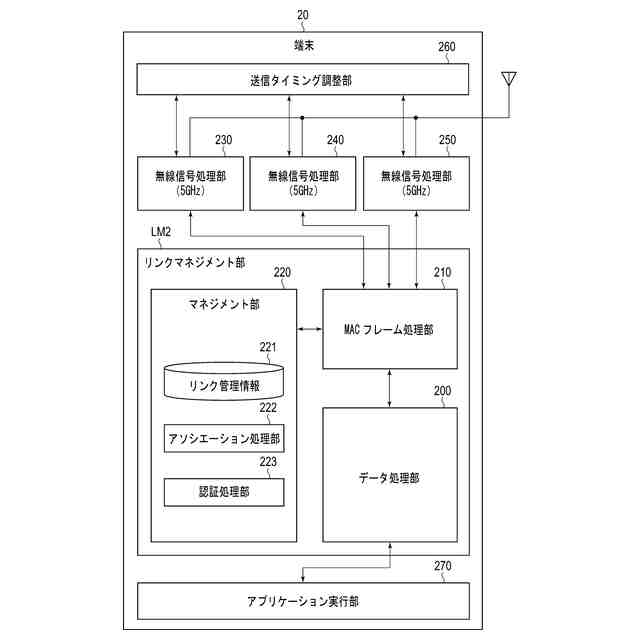

図６は、端末の機能構成の一例を示す図である。

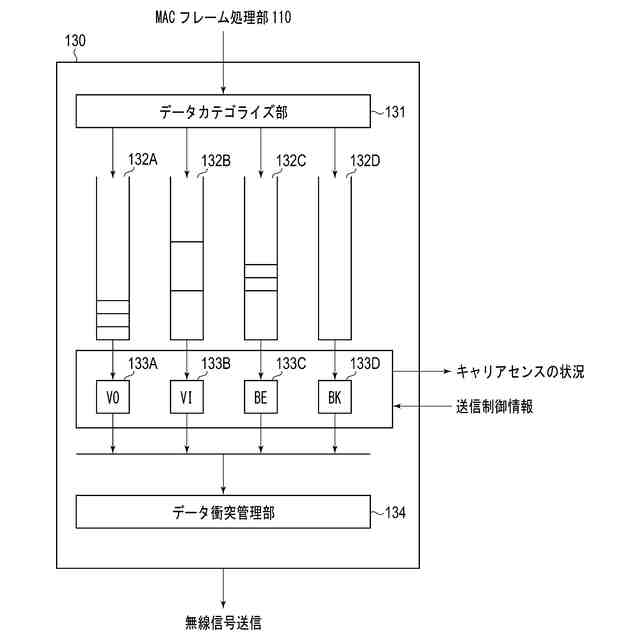

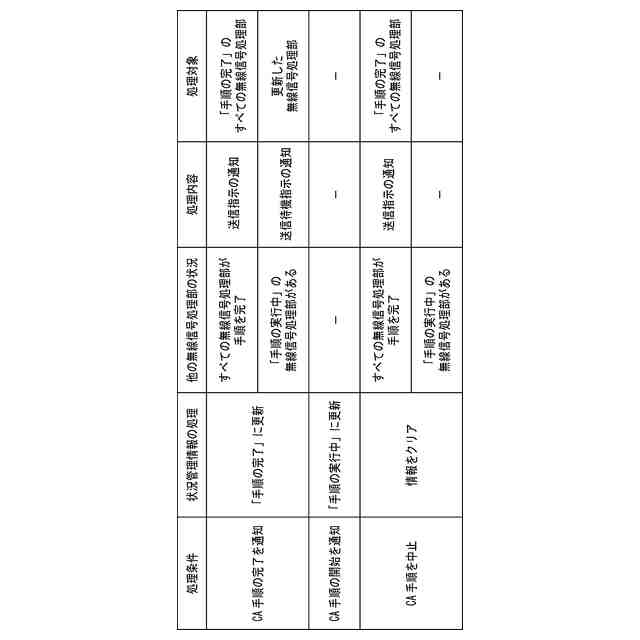

図７は、基地局におけるチャネルアクセス機能の詳細を示す図である。

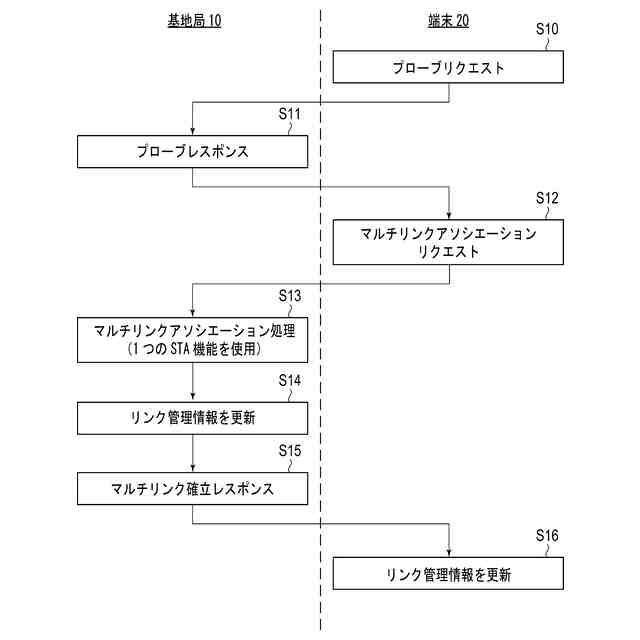

図８は、実施形態に係る無線システムにおけるマルチリンク処理の一例を示すフローチャートである。
図９は、実施形態に係る無線システムにおける無線信号の送信処理の一例を示す図である。
図１０は、ＳＴＡ機能によるデータの送信時間が異なる場合に、ＡＣＫの返信タイミングを調整する処理を説明する図である。
図１１は、ＳＴＡ機能によるデータの送信時間が異なる場合に、ＡＣＫの返信タイミングを調整する処理であって図１０とは異なる処理を説明する図である。
図１２は、ＳＴＡ機能によるデータの送信時間が異なる場合に、ＡＣＫの返信タイミングを調整する処理であって図１０及び図１１とは異なる処理を説明する図である。
図１３は、基地局の機能構成の変形例を示す図である。
図１４は、基地局におけるチャネルアクセス機能の変形例の詳細を示す図である。
図１５は、実施形態の変形例に係る無線システムにおける無線信号の送信処理の一例を示す図である。
【発明を実施するための形態】
【０００８】
以下に、実施形態について図面を参照して説明する。図１は、実施形態に係る無線システム１の構成の一例を示している。図１に示すように、無線システム１は、例えば基地局１０、端末２０、及びサーバ３０を備えている。
【０００９】
基地局１０は、ネットワークＮＷに接続され、無線ＬＡＮのアクセスポイントとして使用される。例えば、基地局１０は、ネットワークＮＷから受信したデータを、無線で端末２０に送信することができる。また、基地局１０は、１つのチャネル又は複数の異なるチャネルを用いて、端末２０に接続され得る。本明細書では、基地局１０と端末２０との間における複数の異なるチャネルを用いた無線接続のことを、“マルチリンク”と呼ぶ。基地局１０と端末２０との間の通信は、例えばＩＥＥＥ８０２．１１規格に基づいている。
【００１０】
端末２０は、スマートフォンやタブレットＰＣ等の無線端末である。端末２０は、無線で接続された基地局１０を介して、ネットワークＮＷ上のサーバ３０との間でデータを送受信することができる。端末２０は、デスクトップコンピュータやラップトップコンピュータ等、その他の電子機器であってもよい。端末２０は、少なくとも基地局１０と通信可能であればよい。
（【００１１】以降は省略されています）
