TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
10個以上の画像は省略されています。
公開番号
2025116236
公報種別
公開特許公報(A)
公開日
2025-08-07
出願番号
2025093820,2024160699
出願日
2025-06-05,2024-04-04
発明の名称
MFI型ゼオライト及びその製造方法
出願人
東ソー株式会社
代理人
個人
,
個人
,
個人
,
個人
主分類
C01B
39/36 20060101AFI20250731BHJP(無機化学)
要約
【課題】
分散剤の使用や、粉砕を必須とすることなく、ゼオライトスラリーとしたときのハンドリング性に優れ、かつ有機化合物に対する高い吸着性能を有するMFI型ゼオライト、その製造方法及びこれを含む吸着剤の少なくともいずれかを提供することを目的とする。
【解決手段】
積算体積粒度分布におけるD50が0.5μm以上5.0μm以下であり、なおかつ、粉末X線回折パターンにおける、(101)面のピーク高さに対する(020)面のピーク高さが65%以上95%以下である、MFI型ゼオライトを提供する。
【選択図】なし
特許請求の範囲
【請求項1】
積算体積粒度分布におけるD50が0.5μm以上5.0μm以下であり、なおかつ、粉末X線回折パターンにおける、(101)面のピーク高さに対する(020)面のピーク高さが65%以上95%以下であり、(501)面のピーク高さに対する(101)面のピーク高さが50%以上140%以下であり、アルミナに対するシリカのモル比が50以上3000以下である、MFI型ゼオライト。
続きを表示(約 380 文字)
【請求項2】

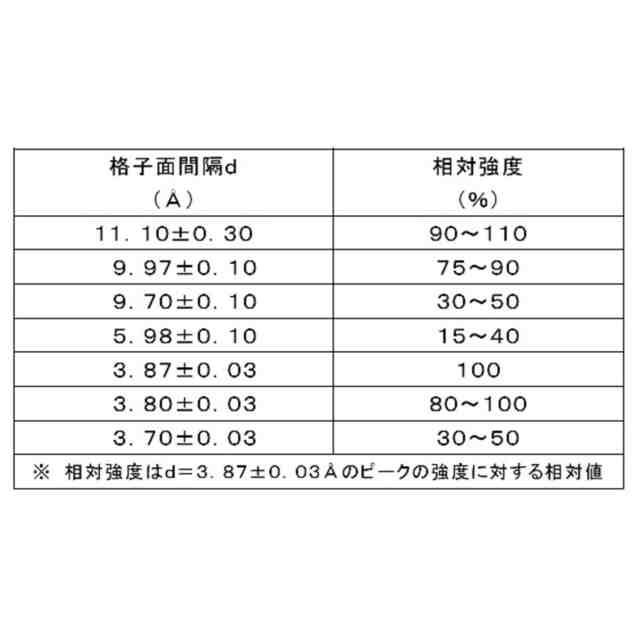

少なくとも以下の粉末X線回折ピークを有するMFI型ゼオライト。
JPEG
67
144
【請求項3】
頻度体積粒度分布曲線がモノモーダル型である、請求項1又は2に記載のMFI型ゼオライト。
【請求項4】
体積粒度分布におけるD90とD10の差分を2で割って求めた値である標準偏差が10μm以下である、請求項1又は2のいずれかに記載のMFI型ゼオライト。
【請求項5】
平均結晶径が0.1μm以上5.0μm以下である、請求項1又は2のいずれかに記載のMFI型ゼオライト。
【請求項6】
BET比表面積が300m
2
/g以上である、請求項1又は2のいずれかに記載のMFI型ゼオライト。
発明の詳細な説明
【技術分野】
【0001】
本開示は、MFI型ゼオライト及びその製造方法に関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
MFI型ゼオライトは、有機化合物の吸着剤として様々な工業分野で利用されている。一般的に、吸着剤としてMFI型ゼオライトを使用する場合、吸着効率を高くする観点から、一次粒子径を小さくし、また、比表面積を大きくすることが好ましい。吸着剤として適したMFI型ゼオライトとして、例えば、特許文献1では、構造指向剤としてノルマルプロピルアミンを使用して得られた、一次粒子径が1μm程度のペンタシル型ゼオライトが開示されている。
【0003】
一方、一次粒子径が5μm以下程度になると、一次粒子同士が凝集し、粗大な二次粒子を形成しやすくなる。その結果、ゼオライトスラリーとしたときの粘度が高くなり、ハンドリング性が低下する。
【0004】
スラリーに含まれるゼオライトの粒子、特に二次粒子の粒子径を小さくする方法として、ゼオライトスラリーに有機物等の分散剤を添加する方法(例えば、特許文献2)、ゼオライト粉末を粉砕する方法、が知られている。
【先行技術文献】
【特許文献】
【0005】
特開2021-11422号
特開2004-67976号
【発明の概要】
【発明が解決しようとする課題】
【0006】
特許文献1で開示されたMFI型ゼオライトでは、一次粒子の凝集が著しく、粗大な粒子を形成してしまう。そのため、粉末としての平均粒子径が小さなMFI型ゼオライトを得ることができなかった。
【0007】
一方、特許文献2で開示された分散剤を加える方法は、分散剤が、MFI型ゼオライト吸着特性に影響するため好ましくない。
【0008】
また、MFI型ゼオライトを粉砕して粒子径を小さくする方法があるが、粉砕では、粒子径の低下とともに、ゼオライトの結晶性が低下するため、吸着性能が低下する。
【0009】
本開示は、分散剤の使用や、粉砕を必須とすることなく、平均粒子径が小さく、かつ有機化合物に対する高い吸着性能を有するMFI型ゼオライト、その製造方法及びこれを含む吸着剤の少なくともいずれかを提供することを目的とする。
【課題を解決するための手段】
【0010】
本開示は、粉砕や、分散剤を使用することなく、ゼオライトスラリーとしたときのハンドリング性に優れているMFI型ゼオライトを製造する方法について検討した。その結果、原料を結晶化する工程において、密閉容器内の圧力を操作することで、従来の製造方法では得られなかった、平均粒子径が小さくかつ有機化合物に対する高い吸着性能を有するMFI型ゼオライトを直接結晶化できることを見出した。
(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
東ソー株式会社
二酸化炭素分離回収液
1日前
東ソー株式会社
二酸化炭素分離用アミン組成物
1日前
東ソー株式会社
検査カートリッジの判定方法及び装置
8日前
東ソー株式会社
リチウム電池用封口板およびその製造方法
4日前
東ソー株式会社
免疫抑制剤を特異的に認識する抗体及びその製造方法
2日前
東ソー株式会社
ジルコニア組成物及びその製造方法
4日前
東ソー株式会社
MFI型ゼオライト及びその製造方法
2日前
国立研究開発法人産業技術総合研究所
ジルコニウムアルコキシド担持金属酸化物、ジルコニウムアルコキシド担持金属酸化物の製造方法、及び炭酸ジエステルの製造方法
8日前
東ソー株式会社
鉄含有小細孔ゼオライト
11日前
エア・ウォーター株式会社
システム
17日前
東芝ライテック株式会社
オゾン発生装置
5日前
三菱マテリアル株式会社
超硬合金粉末の製造方法
10日前
株式会社合同資源
ヨウ化銅の製造方法
10日前
三浦工業株式会社
管理装置
11日前
旭化成株式会社
水酸化物の製造方法
17日前
公立大学法人大阪
リン化コバルト炭素複合粒子
9日前
株式会社大木工藝
活性炭及び活性炭製造方法
1か月前
日東電工株式会社
炭酸塩生成システム
11日前
堺化学工業株式会社
チタン酸凝集体の製造方法
9日前
日揮触媒化成株式会社
粒子、及び該粒子の製造方法
10日前
株式会社カーリット
二酸化塩素発生方法
1か月前
株式会社仁科マテリアル
グラフェン前駆体およびそれを用いるグラフェンの製造方法
2日前
三井金属鉱業株式会社
硫化リチウムの製造方法及び製造装置
1日前
株式会社常光
薄片化黒鉛分散液の製造方法および薄片化黒鉛分散液
1か月前
AGC株式会社
酸化セリウム及び研磨剤
1か月前
デンカ株式会社
窒化アルミニウム粉末、窒化アルミニウム焼結体、回路基板および接合基板
10日前
株式会社常光
薄片化黒鉛の製造方法および薄片化黒鉛分散液の製造方法
1か月前
国立大学法人京都大学
二酸化炭素を回収する方法および装置
8日前
浅田化学工業株式会社
セラミックス・耐火物用途向けアルミナ水分散液及びその製造方法
15日前
日新化成株式会社
水素製造用シリコン微細粒子
4日前
日鉄鉱業株式会社
カルボニル鉄粉及びその製造方法
2日前
株式会社白石中央研究所
カルサイト型炭酸カルシウム顆粒の製造方法
18日前
三菱ケミカル株式会社
窒化ホウ素凝集粉末、樹脂組成物、放熱シート及び半導体デバイス
8日前
株式会社白石中央研究所
炭酸カルシウムおよび炭酸カルシウムの製造方法
18日前
株式会社白石中央研究所
炭酸カルシウムおよび炭酸カルシウムの製造方法
18日前
株式会社スーパーナノデザイン
ケイ酸塩鉱物及びその製造方法
22日前
続きを見る
他の特許を見る
