公開番号2025112482
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006727
出願日2024-01-19
発明の名称画像形成装置、排出装置、及び画像形成システム
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類B65H 29/58 20060101AFI20250725BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】シートジャムを発生した場合にシートの処理を容易に実行する。

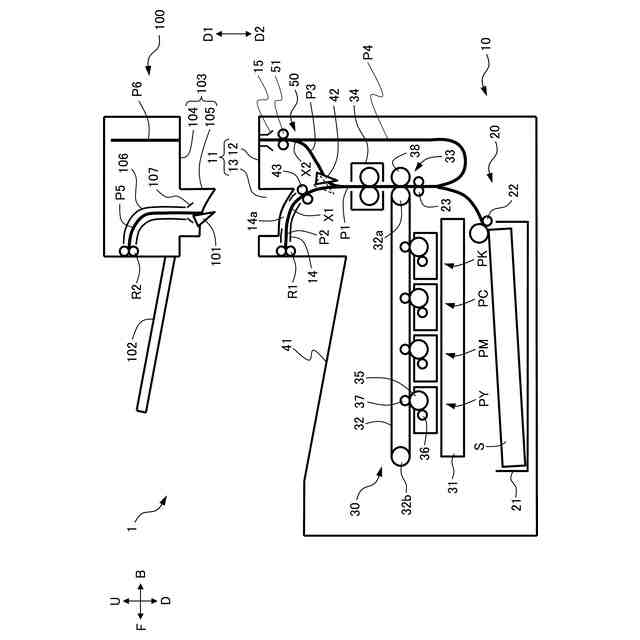

【解決手段】画像形成装置10に対して上部に着脱可能に装着された排出装置100を備える。画像形成装置10は、第1排出ローラ対R1と、画像形成装置10の内部において画像形成ユニット30から第1排出ローラ対R1までシートSを搬送する本体搬送経路P1及び本体排出経路P2を有する。排出装置100は、第2排出ローラ対R2と、画像形成装置10に装着された状態において本体搬送経路P1に接続可能で、かつ、本体搬送経路P1から第2排出ローラ対R2までシートSを搬送するオプション排出経路P5と、画像形成ユニット30からのシートSを、本体排出経路P2を介して第1排出ローラ対R1に向けて案内する第1位置とオプション排出経路P5を介して第2排出ローラ対R2に向けて案内する第2位置とに切り替わる排出切替部101と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
シートに画像を形成する画像形成部を有する画像形成装置と、
前記画像形成装置に対して上部に着脱可能に装着された排出装置と、を備え、
前記画像形成装置は、
シートを排出する第１排出部と、
前記画像形成装置の内部において前記画像形成部から前記第１排出部までシートを搬送する第１搬送経路と、を有し、
前記排出装置は、
シートを排出する第２排出部と、
前記画像形成装置に装着された状態において前記第１搬送経路に接続可能で、かつ、前記第１搬送経路から前記第２排出部までシートを搬送する第２搬送経路と、
前記画像形成部からのシートを前記第１搬送経路を介して前記第１排出部に向けて案内する第１位置と、前記画像形成部からのシートを前記第２搬送経路を介して前記第２排出部に向けて案内する第２位置と、に切り替わる第１切替部と、を有する、
ことを特徴とする画像形成システム。
続きを表示（約 2,300 文字）【請求項２】
前記排出装置は、装着部を有し、
前記画像形成装置は、前記装着部が装着されることで前記排出装置が前記画像形成装置に装着される被装着部を有し、
前記装着部は、装着面と、前記装着面よりも下方に向けて凸状に突出する凸部と、を有し、
前記被装着部は、前記装着部が装着された状態で前記装着面を支持する被装着面と、前記被装着面よりも下方に向けて凹状に凹み、前記凸部が嵌合される凹部と、を有し、
前記第１切替部は、前記凸部の下端部に設けられている、
ことを特徴とする請求項１に記載の画像形成システム。
【請求項３】
前記画像形成装置は、前記第１位置に位置する前記第１切替部と共に前記第１搬送経路を形成する第１ガイド部材を有し、
前記排出装置は、前記第２位置に位置する前記第１切替部と共に前記第２搬送経路を形成する第２ガイド部材を有する、
ことを特徴とする請求項１に記載の画像形成システム。
【請求項４】
前記画像形成装置は、
前記第１搬送経路において前記第２搬送経路が接続される第１接続位置よりもシート搬送方向の上流で前記第１搬送経路から分岐する第３搬送経路と、
前記第３搬送経路により第１方向に向けて搬送されたシートの搬送方向を前記第１方向と反対の第２方向に反転して搬送する反転ローラ対と、
前記第１方向において前記反転ローラ対よりも上流にある第２接続位置で前記第３搬送経路に接続され、前記第３搬送経路において搬送されて前記反転ローラ対により搬送方向が前記第２方向に反転されたシートを前記画像形成部に再搬送する第４搬送経路と、を有し、
前記排出装置は、前記画像形成装置に装着された状態において、前記第３搬送経路に接続される第５搬送経路を有し、
前記画像形成装置に前記排出装置が装着された状態において、前記第３搬送経路及び前記第５搬送経路によって前記第１方向に搬送されたシートの後端を前記第２接続位置よりも下流に退避させる退避路を形成する、
ことを特徴とする請求項１に記載の画像形成システム。
【請求項５】
前記第１排出部は、第１排出ローラ対を有する、
ことを特徴とする請求項１に記載の画像形成システム。
【請求項６】
前記第２排出部は、第２排出ローラ対を有する、
ことを特徴とする請求項１に記載の画像形成システム。
【請求項７】
前記第２排出部は、シートを排出する第３排出ローラ対を更に有し、
前記排出装置は、
第３接続位置で前記第２搬送経路に接続可能で、かつ、前記第３接続位置から前記第３排出ローラ対までシートを搬送する第６搬送経路と、
前記画像形成部からのシートを前記第２搬送経路を介して前記第２排出ローラ対に向けて案内する第３位置と、前記画像形成部からのシートを前記第６搬送経路を介して前記第３排出ローラ対に向けて案内する第４位置と、に切り替わる第２切替部と、を有する、
ことを特徴とする請求項６に記載の画像形成システム。
【請求項８】
前記第２排出部は、シートを排出する第４排出ローラ対を更に有し、
前記排出装置は、
第４接続位置で前記第６搬送経路に接続可能で、かつ、前記第４接続位置から前記第４排出ローラ対までシートを搬送する第７搬送経路と、
前記画像形成部からのシートを前記第６搬送経路を介して前記第３排出ローラ対に向けて案内する第５位置と、前記画像形成部からのシートを前記第７搬送経路を介して前記第４排出ローラ対に向けて案内する第６位置と、に切り替わる第３切替部と、を有する、
ことを特徴とする請求項７に記載の画像形成システム。
【請求項９】
シートに画像を形成する画像形成部と、シートを排出する第１排出部と、画像形成装置の内部において前記画像形成部から前記第１排出部までシートを搬送する第１搬送経路と、を有する画像形成装置に対して上部に着脱可能に装着される排出装置において、
シートを排出する第２排出部と、
前記画像形成装置に装着された状態において前記第１搬送経路に接続可能で、かつ、前記第１搬送経路から前記第２排出部までシートを搬送する第２搬送経路と、
前記画像形成部からのシートを前記第１搬送経路を介して前記第１排出部に向けて案内する第１位置と、前記画像形成部からのシートを前記第２搬送経路を介して前記第２排出部に向けて案内する第２位置と、に切り替わる切替部と、を備える、
ことを特徴とする排出装置。
【請求項１０】
シートに画像を形成する画像形成部と、
シートを排出する第１排出部と、
画像形成装置の内部において前記画像形成部から前記第１排出部までシートを搬送する第１搬送経路と、
シートを排出する第２排出部と、前記画像形成装置に装着された状態において前記第１搬送経路に接続可能で、かつ、前記第１搬送経路から前記第２排出部までシートを搬送する第２搬送経路と、前記画像形成部からのシートを前記第１搬送経路を介して前記第１排出部に向けて案内する第１位置と前記画像形成部からのシートを前記第２搬送経路を介して前記第２排出部に向けて案内する第２位置とに切り替わる切替部と、を備える排出装置が装着可能な被装着部と、

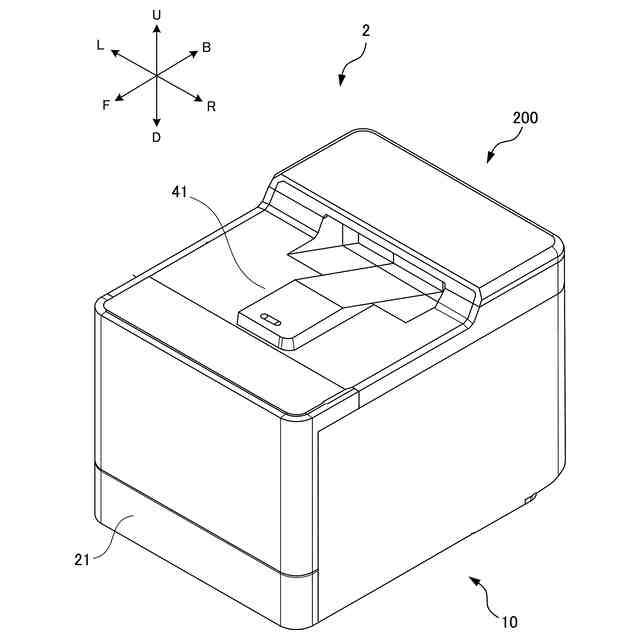

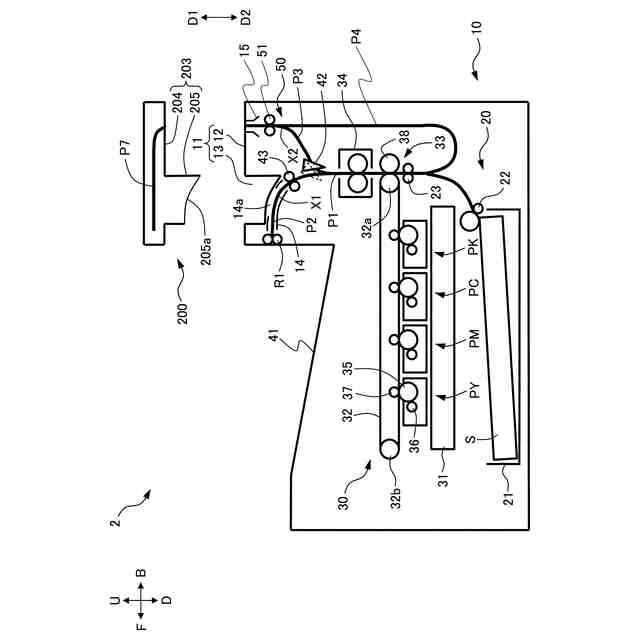

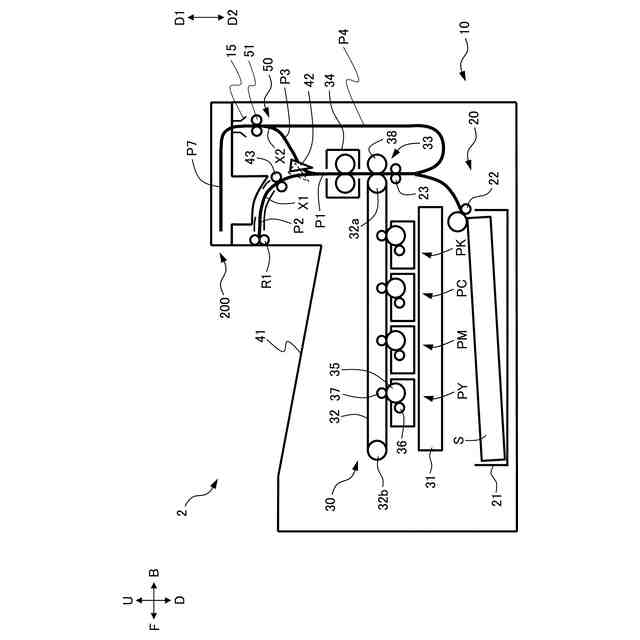

前記排出装置が取り外された前記被装着部に対して着脱可能に装着されたカバーと、を備える、
ことを特徴とする画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複写機、プリンタ等の電子写真方式や静電記録方式、インクジェット方式等を採用した画像形成装置と、画像形成装置に装着してシートを排出する排出装置と、画像形成装置に排出装置を装着してなる画像形成システムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、複写機やプリンタ等の画像形成システムにおいて、画像形成部を有する画像形成装置と、画像形成装置に対して着脱可能に装着され、画像形成装置から搬送されたシートを排出する排出装置と、を有するものが知られている（特許文献１参照）。この画像形成システムでは、画像形成部において画像が形成されたシートは画像形成装置に設けられた第１排出トレイに排出されるか、あるいは排出装置に設けられた第２排出トレイに排出される。画像形成装置には画像形成部から第１排出トレイにシートを搬送する第１搬送経路が設けられ、排出装置には第１搬送経路から分岐して第２排出トレイにシートを搬送する第２搬送経路が設けられている。また、画像形成装置には、画像形成部から搬送されたシートを第１搬送経路に搬送するか、あるいは第２搬送経路に搬送するかを回動により切り替える切替部が設けられている。
【０００３】
また、この画像形成システムにおいて、排出装置を取り外して、画像形成装置を単体で使用する場合がある。この場合、排出装置が装着される被装着部にカバーを取り付けるようにする。即ち、画像形成装置に対して、排出装置とカバーとを選択的に着脱することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－８６０３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上述した特許文献１に記載の画像形成システムでは、画像形成装置の装置本体に切替部が設けられているので、画像形成装置の装置本体の部品点数が増加してしまう。このため、装置本体でシートジャムを発生した場合に、シートの処理が困難になる可能性がある。
【０００６】
本発明は、シートジャムを発生した場合に、シートの処理を容易に実行できる画像形成装置、排出装置、及び画像形成システムを提供することを目的とする。
【課題を解決するための手段】
【０００７】

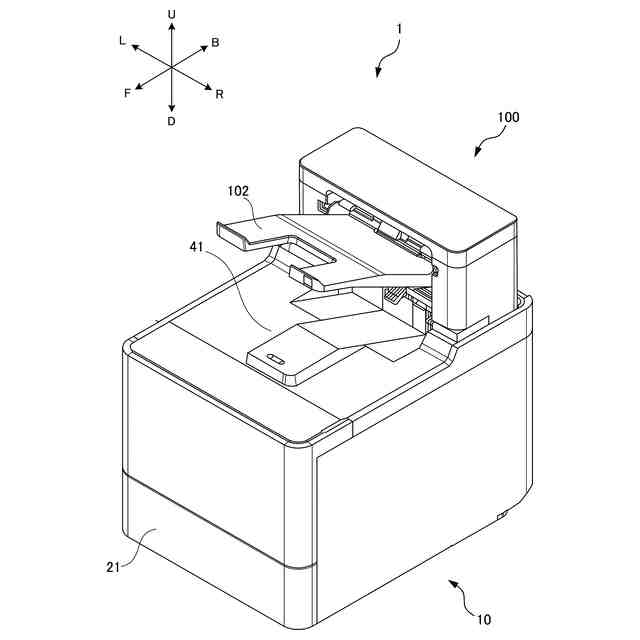

本発明の一態様は、シートに画像を形成する画像形成部を有する画像形成装置と、前記画像形成装置に対して上部に着脱可能に装着された排出装置と、を備え、前記画像形成装置は、シートを排出する第１排出部と、前記画像形成装置の内部において前記画像形成部から前記第１排出部までシートを搬送する第１搬送経路と、を有し、前記排出装置は、シートを排出する第２排出部と、前記画像形成装置に装着された状態において前記第１搬送経路に接続可能で、かつ、前記第１搬送経路から前記第２排出部までシートを搬送する第２搬送経路と、前記画像形成部からのシートを前記第１搬送経路を介して前記第１排出部に向けて案内する第１位置と、前記画像形成部からのシートを前記第２搬送経路を介して前記第２排出部に向けて案内する第２位置と、に切り替わる第１切替部と、を有することを特徴とする画像形成システムである。
【０００８】
本発明の他の一態様は、シートに画像を形成する画像形成部と、シートを排出する第１排出部と、画像形成装置の内部において前記画像形成部から前記第１排出部までシートを搬送する第１搬送経路と、を有する画像形成装置に対して上部に着脱可能に装着される排出装置において、シートを排出する第２排出部と、前記画像形成装置に装着された状態において前記第１搬送経路に接続可能で、かつ、前記第１搬送経路から前記第２排出部までシートを搬送する第２搬送経路と、前記画像形成部からのシートを前記第１搬送経路を介して前記第１排出部に向けて案内する第１位置と、前記画像形成部からのシートを前記第２搬送経路を介して前記第２排出部に向けて案内する第２位置と、に切り替わる切替部と、を備えることを特徴とする排出装置である。
【０００９】
本発明の他の一態様は、シートに画像を形成する画像形成部と、シートを排出する第１排出部と、画像形成装置の内部において前記画像形成部から前記第１排出部までシートを搬送する第１搬送経路と、シートを排出する第２排出部と、前記画像形成装置に装着された状態において前記第１搬送経路に接続可能で、かつ、前記第１搬送経路から前記第２排出部までシートを搬送する第２搬送経路と、前記画像形成部からのシートを前記第１搬送経路を介して前記第１排出部に向けて案内する第１位置と前記画像形成部からのシートを前記第２搬送経路を介して前記第２排出部に向けて案内する第２位置とに切り替わる切替部と、を備える排出装置が装着可能な被装着部と、前記排出装置が取り外された前記被装着部に対して着脱可能に装着されたカバーと、を備えることを特徴とする画像形成装置である。

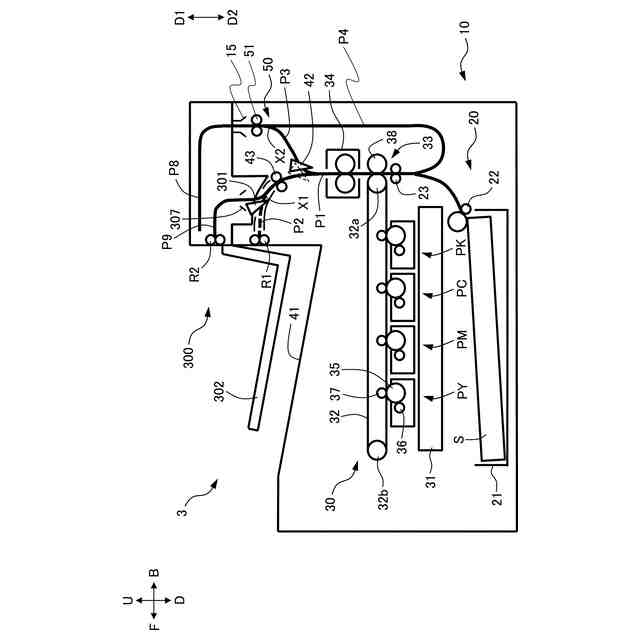

【００１０】
本発明の他の一態様は、シートに画像を形成する画像形成部を有する画像形成装置と、前記画像形成装置に対して上部に着脱可能に装着された排出装置と、を備え、前記画像形成装置は、シートを排出する第１排出部と、前記画像形成装置の内部において前記画像形成部から前記第１排出部までシートを搬送する第１搬送経路と、を有し、前記排出装置は、シートを排出する第２排出部と、前記画像形成装置に装着された状態において前記第１搬送経路に接続され、かつ、前記第１搬送経路から前記第２排出部までシートを搬送する第２搬送経路と、前記第１搬送経路において搬送されるシートを前記第２搬送経路に案内する案内部と、を有することを特徴とする画像形成システムである。
【発明の効果】
（【００１１】以降は省略されています）
