発明の名称シート排出装置及び画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類B65H 5/06 20060101AFI20250725BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】シートの排出性を向上すると共にシートへのダメージを抑えることができるシート排出装置及びこれを備える画像形成装置を提供する。
【解決手段】シート排出装置は、第1ローラと、第2軸線方向に延びる第2回転軸線を中心に回転する第2ローラと、を備える。第2ローラは、シートを積載部に向けて押し出すように構成された第1面及び第2面と、周面を含むローラ部と、を有する。第1端における周面の回転半径を第1半径、第2端における周面の回転半径を第2半径、第1面の回転半径を第3半径、及び第2面の回転半径を第4半径としたとき、(i)周面は、第1半径が第2半径よりも大きくなるように、第2軸線方向に対して傾斜しており、(ii)第3半径は、第1半径よりも大きく、(iii)第4半径は、第2半径よりも小さい。
【選択図】図4
特許請求の範囲【請求項１】
シートが積載される積載部と、
第１軸線方向に延びる第１回転軸線を中心に回転する第１ローラと、
第２軸線方向に延びる第２回転軸線を中心に回転し、前記第１ローラと共にシートを前記積載部に向けて排出するように構成された第２ローラと、を備え、
前記第２ローラは、前記第２軸線方向に見て、前記第２回転軸線を中心とした円に交差するように延び、シートを前記積載部に向けて押し出すように構成された第１面と、前記第２軸線方向に見て、前記第２回転軸線を中心とした円に交差するように延び、シートを前記積載部に向けて押し出すように構成された第２面と、前記第２軸線方向において前記第１面と前記第２面との間に配置され、前記第１ローラとの間に排出ニップが形成されるように前記第１ローラに当接する周面を含むローラ部と、を有し、
前記周面は、前記第２軸線方向において、第１端と前記第１端とは反対の第２端と、を有し、
前記第２軸線方向における前記第１端と前記第１面との間の距離は、前記第２軸線方向における前記第２端と前記第１面との間の距離よりも短く、
前記第１端における前記周面の回転半径を第１半径、前記第２端における前記周面の回転半径を第２半径、前記第１面の回転半径を第３半径、及び前記第２面の回転半径を第４半径としたとき、
（ｉ）前記周面は、前記第１半径が前記第２半径よりも大きくなるように、前記第２軸線方向に対して傾斜しており、
（ｉｉ）前記第３半径は、前記第１半径よりも大きく、
（ｉｉｉ）前記第４半径は、前記第２半径よりも小さい、
ことを特徴とするシート排出装置。
続きを表示（約 2,200 文字）【請求項２】
前記第１軸線方向に直交し前記排出ニップを通る前記第１ローラの接線に平行な方向に見て、前記第１面及び前記第２面は、前記第１回転軸線と平行かつ前記排出ニップを通る直線に重なる位置に配置されている、
ことを特徴とする請求項１に記載のシート排出装置。
【請求項３】
前記第２ローラは、前記第２軸線方向において前記ローラ部とは異なる位置に配置される面を有し、
前記面は、前記第２軸線方向に交差する方向に延び、かつ前記第２ローラが前記第１ローラと共にシートを前記積載部に向けて排出する際の前記第２ローラの回転方向において上流側に臨む、
ことを特徴とする請求項１に記載のシート排出装置。
【請求項４】
第３軸線方向に延びる第３回転軸線を中心に回転し、前記第１ローラと共にシートを前記積載部に向けて排出するように構成された第３ローラを更に備え、
前記周面及び前記ローラ部は、それぞれ第１周面及び第１ローラ部であり、
前記第３ローラは、前記第３軸線方向に見て、前記第３回転軸線を中心とした円に交差するように延び、シートを前記積載部に向けて押し出すように構成された第３面と、前記第３軸線方向に見て、前記第３回転軸線を中心とした円に交差するように延び、シートを前記積載部に向けて押し出すように構成された第４面と、前記第３軸線方向において前記第３面と前記第４面との間に配置され、前記第１ローラに当接する第２周面を含む第２ローラ部と、を有し
前記第２周面は、前記第３軸線方向において、第３端と、前記第３端とは反対の第４端と、を有し、
前記第３軸線方向における前記第３端と前記第３面との間の距離は、前記第３軸線方向における前記第４端と前記第３面との間の距離よりも短く、
前記第３端における前記第２周面の回転半径を第５半径、前記第４端における前記第２周面の回転半径を第６半径、前記第３面の回転半径を第７半径、及び前記第４面の回転半径を第８半径としたとき、
（ｉ）前記第２周面は、前記第５半径が前記第６半径よりも大きくなるように、前記第３軸線方向に対して傾斜しており、
（ｉｉ）前記第７半径は、前記第５半径よりも大きく、
（ｉｉｉ）前記第８半径は、前記第６半径よりも小さく、
前記第１軸線方向について、前記第２ローラの前記第２端と前記第３ローラの前記第４端は、前記第２ローラの前記第１端と前記第３ローラの前記第３端の間に配置されている、
ことを特徴とする請求項１に記載のシート排出装置。
【請求項５】
前記第２ローラは、前記第１ローラに対して相対移動可能に構成されている、
ことを特徴とする請求項１乃至４のいずれか１項に記載のシート排出装置。
【請求項６】
前記第１ローラを駆動する駆動源を更に備え、
前記第２ローラは、前記第１ローラに当接することで前記第１ローラによって回転される、
ことを特徴とする請求項１乃至４のいずれか１項に記載のシート排出装置。
【請求項７】
前記第２回転軸線は、前記第１回転軸線よりも水平方向において前記積載部に近い、
ことを特徴とする請求項１乃至４のいずれか１項に記載のシート排出装置。
【請求項８】
前記第２回転軸線は、鉛直方向において、前記第１回転軸線の下方に位置する、
ことを特徴とする請求項１乃至４のいずれか１項に記載のシート排出装置。
【請求項９】
シートに画像を形成する画像形成部と、
前記画像形成部によって画像が形成されたシートを排出する、請求項１乃至４のいずれか１項に記載のシート排出装置と、を備えた、
ことを特徴とする画像形成装置。
【請求項１０】
シートが積載される積載部と、
第１軸線方向に延びる第１回転軸線を中心に回転する第１ローラと、
第２軸線方向に延びる第２回転軸線を中心に回転し、前記第１ローラと共にシートを前記積載部に向けて排出するように構成された第２ローラと、を備え、
前記第２ローラは、前記第２軸線方向に見て、前記第２回転軸線を中心とした円に交差するように延び、シートを前記積載部に向けて押し出すように構成された押し出し面と、前記第２軸線方向において前記押し出し面とは異なる位置に配置され、前記第１ローラとの間に排出ニップが形成されるように前記第１ローラに当接する周面を含むローラ部と、を有し、
前記周面は、前記第２軸線方向において、第１端と、前記第１端とは反対の第２端と、を有し、
前記第２軸線方向における前記第１端と前記押し出し面との間の距離は、前記第２軸線方向における前記第２端と前記押し出し面との間の距離よりも短く、
前記第１端における前記周面の回転半径を第１半径、及び前記第２端における前記周面の回転半径を第２半径としたとき、
（ｉ）前記周面は、前記第１半径が前記第２半径よりも大きくなるように、前記第２軸線方向に対して傾斜しており、
（ｉｉ）前記押し出し面の回転半径は、前記第１半径よりも大きい、
ことを特徴とするシート排出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シートを排出するシート排出装置及びこれを備える画像形成装置に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
従来、第１ローラ及び第２ローラから構成され、シートを画像形成装置の外部に排出する排出ローラ対が提案されている（特許文献１参照）。第１ローラは、第２ローラに圧接する円筒部と、フランジ部と、を有し、フランジ部の外周部には、複数の凸部が形成されている。複数の凸部は、第１ローラ及び第２ローラによって排出されるシートの後端を、排出部に向けて押し出すためのものであり、第１ローラの円筒部の半径と同等以下の大きさに形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１４７３２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、凸部が第２ローラに近づく方向に第１ローラが第２ローラに対して傾いた場合には、凸部が第１ローラの円筒部に対して径方向の外側に突出する可能性がある。凸部が円筒部に対して大きく突出した場合、シートがダメージを受ける可能性が高まる。
【０００５】
本発明は、シートの排出性を向上すると共にシートへのダメージを抑えることができるシート排出装置及びこれを備える画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、シート排出装置において、シートが積載される積載部と、第１軸線方向に延びる第１回転軸線を中心に回転する第１ローラと、第２軸線方向に延びる第２回転軸線を中心に回転し、前記第１ローラと共にシートを前記積載部に向けて排出するように構成された第２ローラと、を備え、前記第２ローラは、前記第２軸線方向に見て、前記第２回転軸線を中心とした円に交差するように延び、シートを前記積載部に向けて押し出すように構成された第１面と、前記第２軸線方向に見て、前記第２回転軸線を中心とした円に交差するように延び、シートを前記積載部に向けて押し出すように構成された第２面と、前記第２軸線方向において前記第１面と前記第２面との間に配置され、前記第１ローラとの間に排出ニップが形成されるように前記第１ローラに当接する周面を含むローラ部と、を有し、前記周面は、前記第２軸線方向において、第１端と前記第１端とは反対の第２端と、を有し、前記第２軸線方向における前記第１端と前記第１面との間の距離は、前記第２軸線方向における前記第２端と前記第１面との間の距離よりも短く、前記第１端における前記周面の回転半径を第１半径、前記第２端における前記周面の回転半径を第２半径、前記第１面の回転半径を第３半径、及び前記第２面の回転半径を第４半径としたとき、（ｉ）前記周面は、前記第１半径が前記第２半径よりも大きくなるように、前記第２軸線方向に対して傾斜しており、（ｉｉ）前記第３半径は、前記第１半径よりも大きく、（ｉｉｉ）前記第４半径は、前記第２半径よりも小さい、ことを特徴とする。
【０００７】
また、本発明は、シート排出装置において、シートが積載される積載部と、第１軸線方向に延びる第１回転軸線を中心に回転する第１ローラと、第２軸線方向に延びる第２回転軸線を中心に回転し、前記第１ローラと共にシートを前記積載部に向けて排出するように構成された第２ローラと、を備え、前記第２ローラは、前記第２軸線方向に見て、前記第２回転軸線を中心とした円に交差するように延び、シートを前記積載部に向けて押し出すように構成された押し出し面と、前記第２軸線方向において前記押し出し面とは異なる位置に配置され、前記第１ローラとの間に排出ニップが形成されるように前記第１ローラに当接する周面を含むローラ部と、を有し、前記周面は、前記第２軸線方向において、第１端と、前記第１端とは反対の第２端と、を有し、前記第２軸線方向における前記第１端と前記押し出し面との間の距離は、前記第２軸線方向における前記第２端と前記押し出し面との間の距離よりも短く、前記第１端における前記周面の回転半径を第１半径、及び前記第２端における前記周面の回転半径を第２半径としたとき、（ｉ）前記周面は、前記第１半径が前記第２半径よりも大きくなるように、前記第２軸線方向に対して傾斜しており、（ｉｉ）前記押し出し面の回転半径は、前記第１半径よりも大きい、ことを特徴とする。
【０００８】
また、本発明は、シート排出装置において、シートが積載される積載部と、第１軸線方向に延びる第１回転軸線を中心に回転する第１ローラと、第２軸線方向に延びる第２回転軸線を中心に回転し、前記第１ローラと共にシートを前記積載部に向けて排出するように構成された第２ローラと、を備え、前記第２ローラは、前記第２軸線方向に見て、前記第２回転軸線を中心とした円に交差するように延び、シートを前記積載部に向けて押し出すように構成された押し出し面と、前記第２軸線方向において前記押し出し面とは異なる位置に配置され、前記第１ローラとの間に排出ニップが形成されるように前記第１ローラに当接する周面を含むローラ部と、を有し、前記周面は、前記第２軸線方向において、第１端と、前記第１端とは反対の第２端と、を有し、前記第２軸線方向における前記第１端と前記押し出し面との間の距離は、前記第２軸線方向における前記第２端と前記押し出し面との間の距離よりも長く、前記第１端における前記周面の回転半径を第１半径、及び前記第２端における前記周面の回転半径を第２半径としたとき、（ｉ）前記周面は、前記第１半径が前記第２半径よりも大きくなるように、前記第２軸線方向に対して傾斜しており、（ｉｉ）前記押し出し面の回転半径は、前記第２半径よりも小さい、ことを特徴とする。
【発明の効果】
【０００９】
本発明によると、シートの排出性を向上すると共にシートへのダメージを抑えることができる。
【図面の簡単な説明】
【００１０】

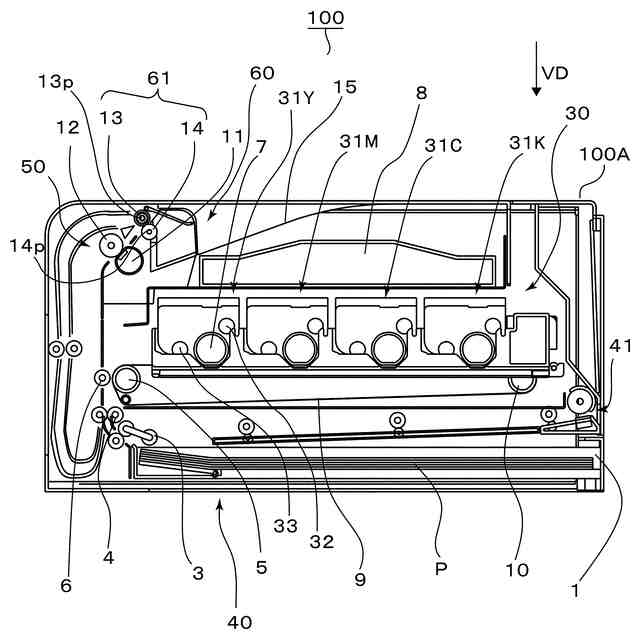

第１の実施の形態に係る画像形成装置を示す全体概略図。

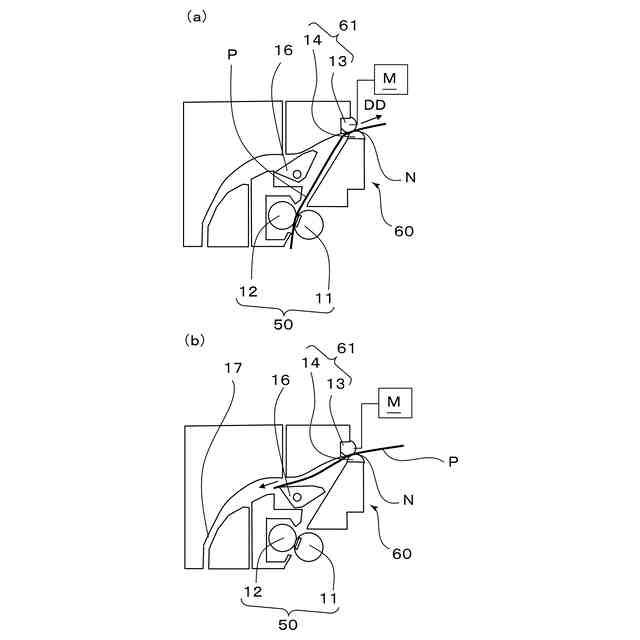

（ａ）は排出トレイに向けてシートが排出される様子を示す断面図、（ｂ）は両面搬送路に向けてシートが搬送される様子を示す断面図。
排出ローラ対を示す正面図。
（ａ）は従動ローラを示す左側面図及びその一部拡大図、（ｂ）は従動ローラを示す正面図、（ｃ）は従動ローラを示す右側面図及びその一部拡大図。
従動ローラの周速及びシートの搬送速度を示す図。
シートを搬送している際の従動ローラの姿勢を示す正面図。
（ａ）は第２の実施の形態に係る従動ローラを示す左側面図及びその一部拡大図、（ｂ）は従動ローラを示す正面図、（ｃ）は従動ローラを示す右側面図。
（ａ）は第３の実施の形態に係る従動ローラを示す左側面図、（ｂ）は従動ローラを示す正面図、（ｃ）は従動ローラを示す右側面図及びその一部拡大図。
（ａ）は第４の実施の形態に係る従動ローラを示す左側面図及びその一部拡大図、（ｂ）は従動ローラを示す正面図、（ｃ）は従動ローラを示す右側面図及びその一部拡大図。
４つの従動ローラの配置関係を示す図。
【発明を実施するための形態】
