公開番号2025104272
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2024205302
出願日2024-11-26
発明の名称画像表示装置の製造方法及び前面透明部材付き画像表示装置の製造方法
出願人住友化学株式会社
代理人個人,個人
主分類G02B 5/30 20060101AFI20250702BHJP(光学)
要約【課題】画像表示装置の製造方法に関して、画像表示装置が有するポリビニルアルコールのポリエン化を抑制できる時間を長く確保する。
【解決手段】画像表示装置の製造方法は、第1粘着剤層付き樹脂フィルム40、偏光板30、第2粘着剤層50及び画像表示セル60が順に積層された積層体を加熱する工程を含む。第1粘着剤層付き樹脂フィルム40は、樹脂フィルム42と第1粘着剤層41とが直接接して積層されている。第1粘着剤層付き樹脂フィルム40は、水分透過速度(1)が5g/(m²・24時間)以上20g/(m²・24時間)以下であり、水分透過速度(2)が10g/(m²・24時間)以上である。積層体は、第1粘着剤層付き樹脂フィルム40における第1粘着剤層41側が偏光板30側に積層されている。
【選択図】図2
特許請求の範囲【請求項１】
第１粘着剤層付き樹脂フィルム、ポリビニルアルコール系樹脂フィルムからなる偏光子を有する偏光板、第２粘着剤層、画像表示セルをこの順に積層した画像表示装置の製造方法であって、
前記第１粘着剤層付き樹脂フィルム、前記偏光板、前記第２粘着剤層及び前記画像表示セルが順に積層された積層体を加熱する工程を含み、
前記第１粘着剤層付き樹脂フィルムは、樹脂フィルムと第１粘着剤層とが直接接して積層されており、
前記第１粘着剤層付き樹脂フィルムの、以下の式（Ａ）で求められる水分透過速度（１）が５ｇ／（ｍ
２
・２４時間）以上２０ｇ／（ｍ
２
・２４時間）以下であり、
前記第１粘着剤層付き樹脂フィルムの、以下の式（Ｂ）で求められる水分透過速度（２）が１０ｇ／（ｍ
２
・２４時間）以上であり、
前記積層体は、前記第１粘着剤層付き樹脂フィルムにおける前記第１粘着剤層側が前記偏光板側に積層されている、画像表示装置の製造方法。
（４８時間時点での第１粘着剤層付き樹脂フィルム質量－２４時間時点での第１粘着剤層付き樹脂フィルム質量）／（ｍ
２
・２４時間）式（Ａ）
（７２時間時点での第１粘着剤層付き樹脂フィルム質量－４８時間時点での第１粘着剤層付き樹脂フィルム質量）／（ｍ
２
・２４時間）式（Ｂ）
（なお、式（Ａ）及び式（Ｂ）中の、２４時間時点での第１粘着剤層付き樹脂フィルム質量とは、ＪＩＳＺ０２０８の透湿度試験に準じて透湿面積２８．２６ｃｍ
２
に加工した第１粘着剤層付き樹脂フィルムを約４５ｇの塩化カルシウムを入れた透湿カップにセットし、温度４０℃相対湿度９０％の恒温機に入れて２４時間静置した時点の単位面積当たりの質量を表し、
４８時間時点での第１粘着剤層付き樹脂フィルム質量とは、ＪＩＳＺ０２０８の透湿度試験に準じて透湿面積２８．２６ｃｍ
２
に加工した第１粘着剤層付き樹脂フィルムを約４５ｇの塩化カルシウムを入れた透湿カップにセットし、温度４０℃相対湿度９０％の恒温機に入れて４８時間静置した時点の単位面積当たりの質量を表し、
７２時間時点での第１粘着剤層付き樹脂フィルム質量とは、ＪＩＳＺ０２０８の透湿度試験に準じて透湿面積２８．２６ｃｍ
２
に加工した第１粘着剤層付き樹脂フィルムを約４５ｇの塩化カルシウムを入れた透湿カップにセットし、温度４０℃相対湿度９０％の恒温機に入れて７２時間静置した時点の単位面積当たりの質量を表す。）
続きを表示（約 710 文字）【請求項２】
前記第１粘着剤層付き樹脂フィルムの前記水分透過速度（２）が４０ｇ／（ｍ
２
・２４時間）以下である、請求項１に記載の画像表示装置の製造方法。
【請求項３】
前記第１粘着剤層付き樹脂フィルムの前記水分透過速度（１）が５ｇ／（ｍ
２
・２４時間）以上１５ｇ／（ｍ
２
・２４時間）以下であり、
前記第１粘着剤層付き樹脂フィルムの前記水分透過速度（２）が１０ｇ／（ｍ
２
・２４時間）以上２５ｇ／（ｍ
２
・２４時間）以下である、請求項１に記載の画像表示装置の製造方法。
【請求項４】
前記第１粘着剤層付き樹脂フィルムの前記水分透過速度（２）が、前記第１粘着剤層付き樹脂フィルムの前記水分透過速度（１）よりも値が大きいことを特徴とする、請求項１～３のいずれか一項に記載の画像表示装置の製造方法。
【請求項５】

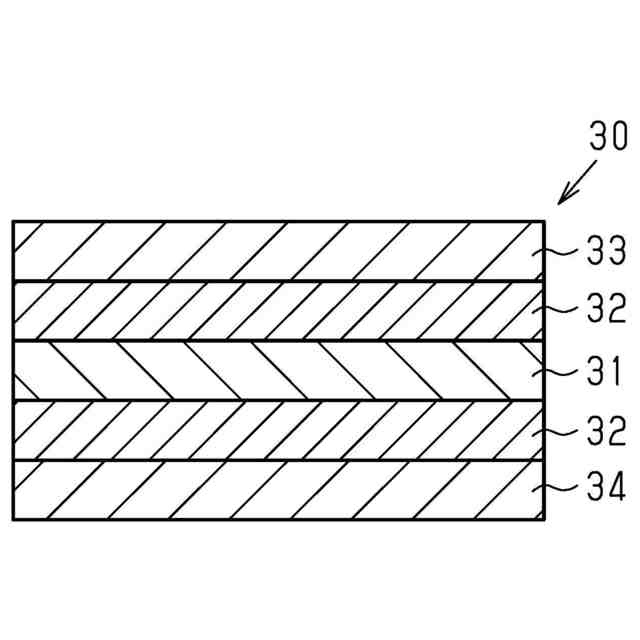

前記偏光板は、前記偏光子と保護フィルムとを有し、前記偏光子における前記第１粘着剤層側の面に接着剤層を介して前記保護フィルムが積層されているものであり、

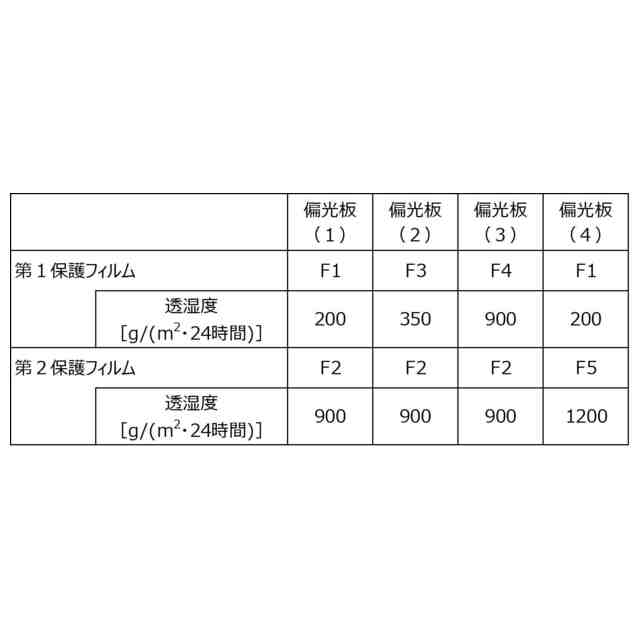

前記保護フィルムの温度４０℃相対湿度９０％環境下での透湿度が、１０００（ｇ／ｍ
２
・２４時間）以下である、請求項１～３のいずれか一項に記載の画像表示装置の製造方法。
【請求項６】
請求項１に記載の画像表示装置の製造方法で得られた画像表示装置から、樹脂フィルムを剥離し、前記第１粘着剤層上に前面透明部材を貼合する工程を含む、前面透明部材付き画像表示装置の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリビニルアルコール系樹脂フィルムからなる偏光子を有する偏光板を備える画像表示装置の製造方法及び前面透明部材付き画像表示装置の製造方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
液晶表示装置及び有機ＥＬ表示装置の画像表示装置は、カーナビゲーション装置やバックモニターなどの車載用の画像表示装置としても使用されるなど、その用途は広がっている。画像表示装置の用途拡大に伴い、画像表示装置および画像表示装置を構成する一部である、ポリビニルアルコール系樹脂フィルムからなる偏光子を含む偏光板には、従来要求されてきたよりも、より過酷な環境下（例えば、高温環境下）における高い耐久性が求められている。
【０００３】
車載用の画像表示装置として、偏光板の一方の面には粘着剤層や接着剤層を介して画像表示セルが貼合され、偏光板のもう一方の面に粘着剤層や接着剤層を介して、視認側における前面透明部材（透明樹脂板、ガラス、タッチパネル等）が貼合された積層構造を有する画像表示装置（前面透明部材付き画像表示装置）が用いられる。このような前面透明部材付き画像表示装置の耐久性を向上させるために、例えば、特許文献１には、前面透明部材を貼合する前の、粘着剤層、偏光板、粘着剤層画像表示セルの構成を有する積層体を加熱（エージング）処理することが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１７９６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の発明では、加熱（エージング）処理後の積層体に前面透明部材を貼合して得られた前面透明部材付き画像表示装置を高温環境下で曝した場合であっても、前面透明部材付き画像表示装置の構成部材である偏光子を形成するポリビニルアルコール系樹脂のポリエン化が抑制され、その透過率の低下が抑制されている。しかしながら、加熱処理から前面透明部材を貼合するまでの時間が長いと、前面透明部材付き画像表示装置を高温環境下で曝した場合、偏光子を形成するポリビニルアルコール系樹脂のポリエン化抑制の効果が発揮されず、その透過率の低下抑制効果も発揮されないことを本発明者らは見出した。また前面透明部材を貼合するまでの時間が短いと、何度も加熱処理を実施しなければならない等前面透明部材付き画像表示装置の生産性を著しく低下させることとなる。
【０００６】
以上のような事情を鑑み、本発明は、加熱処理から前面透明部材を貼合するまでの時間を長くすることができる画像表示装置の製造方法を提供することを目的とする。言い換えれば、生産性の高い前面透明部材付き画像表示装置の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
［発明１］
第１粘着剤層付き樹脂フィルム、ポリビニルアルコール系樹脂フィルムからなる偏光子を有する偏光板、第２粘着剤層、画像表示セルをこの順に積層した画像表示装置の製造方法であって、
前記第１粘着剤層付き樹脂フィルム、前記偏光板、前記第２粘着剤層及び前記画像表示セルが順に積層された積層体を加熱する工程を含み、
前記第１粘着剤層付き樹脂フィルムは、樹脂フィルムと第１粘着剤層とが直接接して積層されており、
前記第１粘着剤層付き樹脂フィルムの、以下の式（Ａ）で求められる水分透過速度（１）が５ｇ／（ｍ
２
・２４時間）以上２０ｇ／（ｍ
２
・２４時間）以下であり、
前記第１粘着剤層付き樹脂フィルムの、以下の式（Ｂ）で求められる水分透過速度（２）が１０ｇ／（ｍ
２
・２４時間）以上であり、
前記積層体は、前記第１粘着剤層付き樹脂フィルムにおける前記第１粘着剤層側が前記偏光板側に積層されている、画像表示装置の製造方法。
【０００８】
（４８時間時点での第１粘着剤層付き樹脂フィルム質量－２４時間時点での第１粘着剤層付き樹脂フィルム質量）／（ｍ
２
・２４時間）式（Ａ）
（７２時間時点での第１粘着剤層付き樹脂フィルム質量－４８時間時点での第１粘着剤層付き樹脂フィルム質量）／（ｍ
２
・２４時間）式（Ｂ）
（なお、式（Ａ）及び式（Ｂ）中の、２４時間時点での第１粘着剤層付き樹脂フィルム質量とは、ＪＩＳＺ０２０８の透湿度試験に準じて透湿面積２８．２６ｃｍ
２
に加工した第１粘着剤層付き樹脂フィルムを約４５ｇの塩化カルシウムを入れた透湿カップにセットし、温度４０℃相対湿度９０％の恒温機に入れて２４時間静置した時点の単位面積当たりの質量を表し、
４８時間時点での第１粘着剤層付き樹脂フィルム質量とは、ＪＩＳＺ０２０８の透湿度試験に準じて透湿面積２８．２６ｃｍ
２
に加工した第１粘着剤層付き樹脂フィルムを約４５ｇの塩化カルシウムを入れた透湿カップにセットし、温度４０℃相対湿度９０％の恒温機に入れて４８時間静置した時点の単位面積当たりの質量を表し、
７２時間時点での第１粘着剤層付き樹脂フィルム質量とは、ＪＩＳＺ０２０８の透湿度試験に準じて透湿面積２８．２６ｃｍ
２
に加工した第１粘着剤層付き樹脂フィルムを約４５ｇの塩化カルシウムを入れた透湿カップにセットし、温度４０℃相対湿度９０％の恒温機に入れて７２時間静置した時点の単位面積当たりの質量を表す。）
［発明２］
前記第１粘着剤層付き樹脂フィルムの前記水分透過速度（２）が４０ｇ／（ｍ
２
・２４時間）以下である、［発明１］に記載の画像表示装置の製造方法。
【０００９】
［発明３］
前記第１粘着剤層付き樹脂フィルムの前記水分透過速度（１）が５ｇ／（ｍ
２
・２４時間）以上１５ｇ／（ｍ
２
・２４時間）以下であり、
前記第１粘着剤層付き樹脂フィルムの前記水分透過速度（２）が１０ｇ／（ｍ
２
・２４時間）以上２５ｇ／（ｍ
２
・２４時間）以下である、［発明１］に記載の画像表示装置の製造方法。
【００１０】
［発明４］
前記第１粘着剤層付き樹脂フィルムの前記水分透過速度（２）が、前記第１粘着剤層付き樹脂フィルムの前記水分透過速度（１）よりも値が大きいことを特徴とする、［発明１］～［発明３］のいずれか１つに記載の画像表示装置の製造方法。
（【００１１】以降は省略されています）
