公開番号2025101961
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219079
出願日2023-12-26
発明の名称モータ駆動装置、空調機、モータ駆動方法およびモータ駆動プログラム
出願人三菱重工サーマルシステムズ株式会社
代理人個人,個人,個人
主分類H02P 5/46 20060101AFI20250701BHJP(電力の発電,変換,配電)
要約【課題】モータの駆動時において切替スイッチが破損する可能性を抑制し、モータ駆動装置が故障する可能性を抑制することができるモータ駆動装置、空調機、モータ駆動方法およびモータ駆動プログラムを提供する。

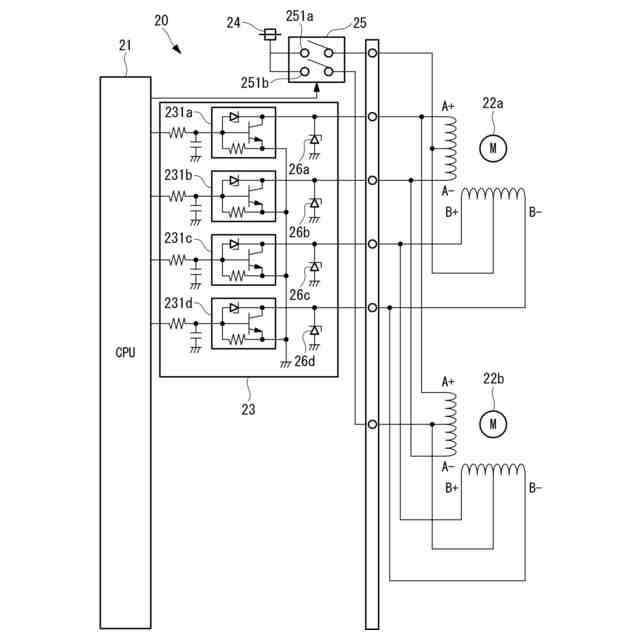

【解決手段】モータ駆動装置20は、複数のモータ22に対応して設けられるとともに、モータを択一的に駆動する駆動回路23と、電源24と複数のモータとの間に配置され、電源と接続されるモータを切替える切替スイッチ25と、複数のモータのうち制御対象となるモータを選定し、制御対象のモータと電源とを接続するための切替制御信号を切替スイッチに出力するとともに、駆動回路に対して制御対象のモータを駆動するための駆動制御信号を出力するコントローラ21と、を備え、切替スイッチは、両方向に電流を流すことができる構成とされている。
【選択図】図5
特許請求の範囲【請求項１】
複数のモータに対応して設けられるとともに、前記モータを択一的に駆動する駆動回路と、
電源と複数の前記モータとの間に配置され、前記電源と接続される前記モータを切替える切替スイッチと、
複数の前記モータのうち制御対象となるモータを選定し、制御対象のモータと前記電源とを接続するための切替制御信号を前記切替スイッチに出力するとともに、前記駆動回路に対して制御対象の前記モータを駆動するための駆動制御信号を出力するコントローラと、
を備え、
前記切替スイッチは、両方向に電流を流すことができる構成とされているモータ駆動装置。
続きを表示（約 990 文字）【請求項２】
前記駆動回路は、複数の駆動スイッチと、各前記駆動スイッチに対応するＥＳＤ対策用の複数の保護素子とを備え、
複数の前記保護素子のそれぞれは、前記モータと各前記駆動スイッチとの間に結線されている請求項１に記載のモータ駆動装置。
【請求項３】
前記駆動回路と前記モータの各相の配線とが該モータ駆動装置の外部で結線されている請求項１に記載のモータ駆動装置。
【請求項４】
前記駆動回路と前記モータの各相の配線とが該モータ駆動装置の内部で結線されている請求項１に記載のモータ駆動装置。
【請求項５】
冷媒を圧縮する圧縮機と、圧縮された冷媒を凝縮させる凝縮器と、凝縮された冷媒を膨張させる膨張弁と、膨張された冷媒を蒸発させる蒸発器とを有する冷媒回路と、
請求項１に記載のモータ駆動装置により制御される複数のモータと、
を備える空調機。
【請求項６】
複数のモータに対応して設けられる駆動回路を用いて、前記モータを択一的に駆動する工程と、
電源と複数の前記モータとの間に配置されるとともに、両方向に電流を流すことができる構成とされている切替スイッチを用いて、前記電源と接続される前記モータを切替える工程と、
複数の前記モータのうち制御対象となるモータを選定し、制御対象のモータと前記電源とを接続するための切替制御信号を前記切替スイッチに出力するとともに、前記駆動回路に対して制御対象の前記モータを駆動するための駆動制御信号を出力する工程と、
を有するモータ駆動方法。
【請求項７】
複数のモータに対応して設けられる駆動回路を用いて、前記モータを択一的に駆動する処理と、
電源と複数の前記モータとの間に配置されるとともに、両方向に電流を流すことができる構成とされている切替スイッチを用いて、前記電源と接続される前記モータを切替える処理と、
複数の前記モータのうち制御対象となるモータを選定し、制御対象のモータと前記電源とを接続するための切替制御信号を前記切替スイッチに出力するとともに、前記駆動回路に対して制御対象の前記モータを駆動するための駆動制御信号を出力する処理と、
をコンピュータに実行させるためのモータ駆動プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、モータ駆動装置、空調機、モータ駆動方法およびモータ駆動プログラムに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

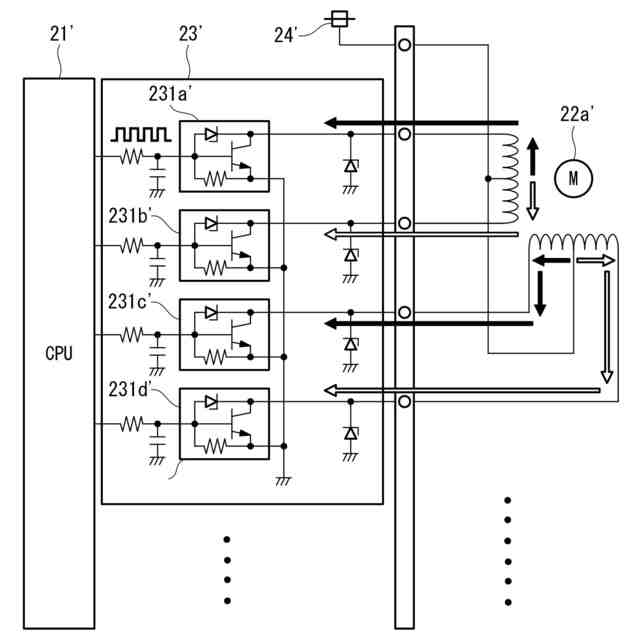

モータ駆動装置の構成の一例として、駆動対象である複数のモータを、モータの数より少ない数の駆動回路によって制御する構成がある。このような構成とすることにより、モータ駆動装置に搭載する部品素子の数及びモータ制御において必要となるコントローラのポート数が増加することを抑制し、モータ制御におけるコストの増加を抑制することが図られる。例えば、特許文献１には、モータを駆動する駆動回路を１つとし、駆動対象であるモータを複数のトランジスタを用いて切替える回路が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平５－２７６７９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示される回路構成では、駆動対象とするモータが動作した際に発生する逆電流や過電圧によってトランジスタに損傷を与える可能性があり、最悪の場合、トランジスタが故障してモータ駆動装置として動作できなくなってしまう。
【０００５】
本開示は、このような事情に鑑みてなされたものであって、モータの駆動時において切替スイッチが破損する可能性を抑制し、モータ駆動装置が故障する可能性を抑制するモータ駆動装置、空調機、モータ駆動方法およびモータ駆動プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示のモータ駆動装置、空調機、モータ駆動方法およびモータ駆動プログラムは以下の手段を採用する。
本開示のモータ駆動装置は、複数のモータに対応して設けられるとともに、前記モータを択一的に駆動する駆動回路と、電源と複数の前記モータとの間に配置され、前記電源と接続される前記モータを切替える切替スイッチと、複数の前記モータのうち制御対象となるモータを選定し、制御対象のモータと前記電源とを接続するための切替制御信号を前記切替スイッチに出力するとともに、前記駆動回路に対して制御対象の前記モータを駆動するための駆動制御信号を出力するコントローラと、を備え、前記切替スイッチは、両方向に電流を流すことができる構成とされている。
【０００７】
本開示の空調機は、冷媒を圧縮する圧縮機と、圧縮された冷媒を凝縮させる凝縮器と、凝縮された冷媒を膨張させる膨張弁と、膨張された冷媒を蒸発させる蒸発器とを有する冷媒回路と、上記モータ駆動装置により制御される複数のモータと、を備える。
【０００８】
本開示のモータ駆動方法は、複数のモータに対応して設けられる駆動回路を用いて、前記モータを択一的に駆動する工程と、電源と複数の前記モータとの間に配置されるとともに、両方向に電流を流すことができる構成とされている切替スイッチを用いて、前記電源と接続される前記モータを切替える工程と、複数の前記モータのうち制御対象となるモータを選定し、制御対象のモータと前記電源とを接続するための切替制御信号を前記切替スイッチに出力するとともに、前記駆動回路に対して制御対象の前記モータを駆動するための駆動制御信号を出力する工程と、を有する。
【０００９】
本開示のモータ駆動プログラムは、複数のモータに対応して設けられる駆動回路を用いて、前記モータを択一的に駆動する処理と、電源と複数の前記モータとの間に配置されるとともに、両方向に電流を流すことができる構成とされている切替スイッチを用いて、前記電源と接続される前記モータを切替える処理と、複数の前記モータのうち制御対象となるモータを選定し、制御対象のモータと前記電源とを接続するための切替制御信号を前記切替スイッチに出力するとともに、前記駆動回路に対して制御対象の前記モータを駆動するための駆動制御信号を出力する処理と、をコンピュータに実行させる。
【発明の効果】
【００１０】
本開示によれば、モータの駆動時において切替スイッチが破損する可能性を抑制し、モータ駆動装置が故障する可能性を抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
