公開番号2025101950
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219063
出願日2023-12-26
発明の名称レーザ装置、及び電子デバイスの製造方法
出願人ギガフォトン株式会社
代理人弁理士法人R&C,個人
主分類H01S 3/23 20060101AFI20250701BHJP(基本的電気素子)
要約【課題】出力エネルギーを大きくできるレーザ装置を提供する。
【解決手段】レーザ装置は、パルス状のシード光を出射する発振器と、シード光を増幅して第1の増幅光を出射する第1の増幅器と、第1の増幅光のパルス幅を伸長する第1のパルス伸長器と、パルス幅を伸長された第1の増幅光を、第1の分割光と、第1の分割光よりもエネルギーの小さい第2の分割光と、に分割するビームスプリッタと、第2の分割光の一部を増幅して第2の増幅光を出射する第2の増幅器と、第2の増幅光のパルス幅を伸長する第2のパルス伸長器と、第1の分割光と、パルス幅を伸長された第2の増幅光と、を結合した結合光を出射するビームコンバイナと、を備える。
【選択図】図3
特許請求の範囲【請求項1】
パルス状のシード光を出射する発振器と、
前記シード光を増幅して第1の増幅光を出射する第1の増幅器と、
前記第1の増幅光のパルス幅を伸長する第1のパルス伸長器と、
パルス幅を伸長された前記第1の増幅光を、第1の分割光と、前記第1の分割光よりもエネルギーの小さい第2の分割光と、に分割するビームスプリッタと、
前記第2の分割光の一部を増幅して第2の増幅光を出射する第2の増幅器と、
前記第2の増幅光のパルス幅を伸長する第2のパルス伸長器と、
前記第1の分割光と、パルス幅を伸長された前記第2の増幅光と、を結合した結合光を出射するビームコンバイナと、
を備えるレーザ装置。
続きを表示(約 1,400 文字)【請求項2】
請求項1記載のレーザ装置であって、
プロセッサをさらに備え、
前記プロセッサは、前記第2の増幅器が前記第2の分割光のパルス時間波形の後半に含まれる前記一部を増幅するように、前記第2の増幅器における増幅のタイミングを制御する
レーザ装置。
【請求項3】
請求項2記載のレーザ装置であって、
前記第1の分割光とパルス幅を伸長された前記第2の増幅光とのエネルギーの差は、前記第1及び第2の分割光のエネルギーの差よりも小さい
レーザ装置。
【請求項4】
請求項1記載のレーザ装置であって、
プロセッサをさらに備え、
前記プロセッサは、前記発振器及び前記第1及び第2の増幅器にそれぞれ発振トリガ信号を出力するように構成され、前記発振器に前記発振トリガ信号を出力するときから前記第1の増幅器に前記発振トリガ信号を出力するときまでの時間は、前記第1の増幅器に前記発振トリガ信号を出力するときから前記第2の増幅器に前記発振トリガ信号を出力するときまでの時間よりも短い
レーザ装置。
【請求項5】
請求項1記載のレーザ装置であって、
前記第2の分割光のエネルギーは、前記シード光のエネルギーよりも大きい
レーザ装置。
【請求項6】
請求項1記載のレーザ装置であって、
前記第1の分割光のエネルギーを計測する第1のエネルギーセンサと、
パルス幅を伸長された前記第2の増幅光のエネルギーを計測する第2のエネルギーセンサと、
プロセッサと、
をさらに備え、
前記プロセッサは、前記第1のエネルギーセンサによる計測結果に基づいて前記第1の増幅器の印加電圧を制御し、前記第2のエネルギーセンサによる計測結果に基づいて前記第2の増幅器の印加電圧を制御する、
レーザ装置。
【請求項7】
請求項1記載のレーザ装置であって、
前記結合光のパルス時間波形を計測するエネルギーセンサと、
プロセッサと、
をさらに備え、
前記プロセッサは、前記パルス時間波形の前半部に含まれる第1の部分のエネルギーと前記パルス時間波形の後半部に含まれる第2の部分のエネルギーとを計算し、前記第1の部分のエネルギーに基づいて前記第1の増幅器の印加電圧を制御し、前記第2の部分のエネルギーに基づいて前記第2の増幅器の印加電圧を制御する、
レーザ装置。
【請求項8】
請求項1記載のレーザ装置であって、
パルス幅を伸長された前記第1の増幅光のエネルギーは、パルス幅を伸長された前記第2の増幅光のエネルギーよりも大きい
レーザ装置。
【請求項9】
請求項1記載のレーザ装置であって、
前記第1の分割光は前記ビームスプリッタを透過した光であり、
前記第2の分割光は前記ビームスプリッタで反射された光であり、
前記ビームスプリッタの透過率は80%以上96%以下である
レーザ装置。
【請求項10】
請求項1記載のレーザ装置であって、
前記第1及び第2のパルス伸長器に含まれる遅延光路の光路長が互いに等しい
レーザ装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本開示は、レーザ装置、及び電子デバイスの製造方法に関する。
続きを表示(約 2,600 文字)【背景技術】
【0002】
近年、半導体露光装置においては、半導体集積回路の微細化及び高集積化につれて、解像力の向上が要請されている。このため、露光用光源から放出される光の短波長化が進められている。例えば、露光用のガスレーザ装置としては、波長約248nmのレーザ光を出力するKrFエキシマレーザ装置、ならびに波長約193nmのレーザ光を出力するArFエキシマレーザ装置が用いられる。
【0003】
KrFエキシマレーザ装置及びArFエキシマレーザ装置の自然発振光のスペクトル線幅は、350~400pmと広い。そのため、KrF及びArFレーザ光のような紫外線を透過させる材料で投影レンズを構成すると、色収差が発生してしまう場合がある。その結果、解像力が低下し得る。そこで、ガスレーザ装置から出力されるレーザ光のスペクトル線幅を、色収差が無視できる程度となるまで狭帯域化する必要がある。そのため、ガスレーザ装置のレーザ共振器内には、スペクトル線幅を狭帯域化するために、狭帯域化素子(エタロンやグレーティング等)を含む狭帯域化モジュール(Line Narrowing Module:LNM)が備えられる場合がある。スペクトル線幅が狭帯域化されるガスレーザ装置を狭帯域化ガスレーザ装置という。
【先行技術文献】
【特許文献】
【0004】
米国特許出願公開第2008/144671号明細書
【概要】
【0005】
本開示の1つの観点に係るレーザ装置は、パルス状のシード光を出射する発振器と、シード光を増幅して第1の増幅光を出射する第1の増幅器と、第1の増幅光のパルス幅を伸長する第1のパルス伸長器と、パルス幅を伸長された第1の増幅光を、第1の分割光と、第1の分割光よりもエネルギーの小さい第2の分割光と、に分割するビームスプリッタと、第2の分割光の一部を増幅して第2の増幅光を出射する第2の増幅器と、第2の増幅光のパルス幅を伸長する第2のパルス伸長器と、第1の分割光と、パルス幅を伸長された第2の増幅光と、を結合した結合光を出射するビームコンバイナと、を備える。
【0006】
本開示の1つの観点に係る電子デバイスの製造方法は、パルス状のシード光を出射する発振器と、シード光を増幅して第1の増幅光を出射する第1の増幅器と、第1の増幅光のパルス幅を伸長する第1のパルス伸長器と、パルス幅を伸長された第1の増幅光を、第1の分割光と、第1の分割光よりもエネルギーの小さい第2の分割光と、に分割するビームスプリッタと、第2の分割光の一部を増幅して第2の増幅光を出射する第2の増幅器と、第2の増幅光のパルス幅を伸長する第2のパルス伸長器と、第1の分割光と、パルス幅を伸長された第2の増幅光と、を結合した結合光を出射するビームコンバイナと、を備えるレーザ装置によってレーザ光を生成し、レーザ光を露光装置に出力し、電子デバイスを製造するために、露光装置内で感光基板上にレーザ光を露光することを含む。
【図面の簡単な説明】
【0007】
本開示のいくつかの実施形態を、単なる例として、添付の図面を参照して以下に説明する。

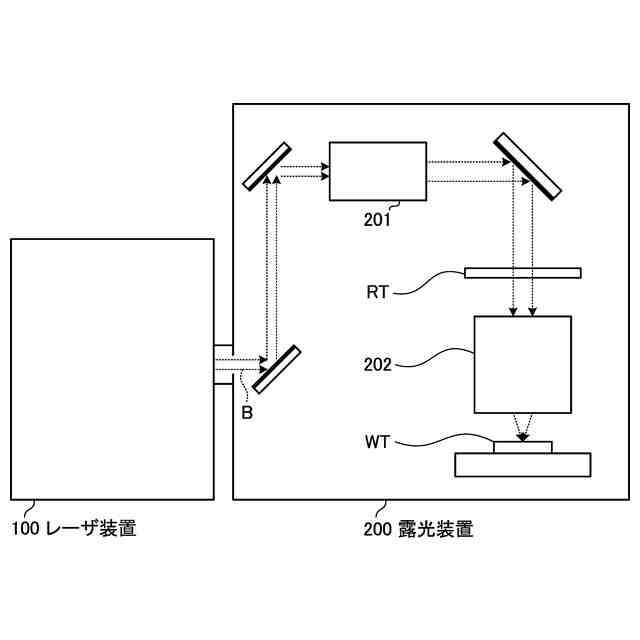

図1は、比較例における露光システムの構成を示す。

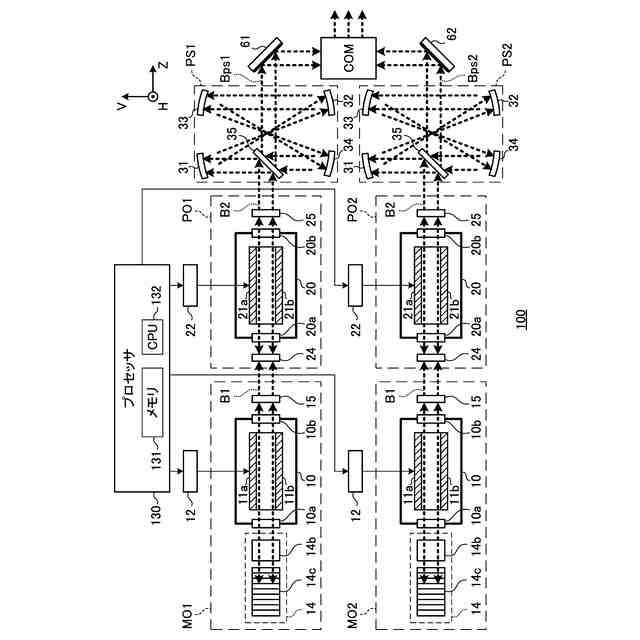

図2は、比較例に係るレーザ装置の構成を示す。

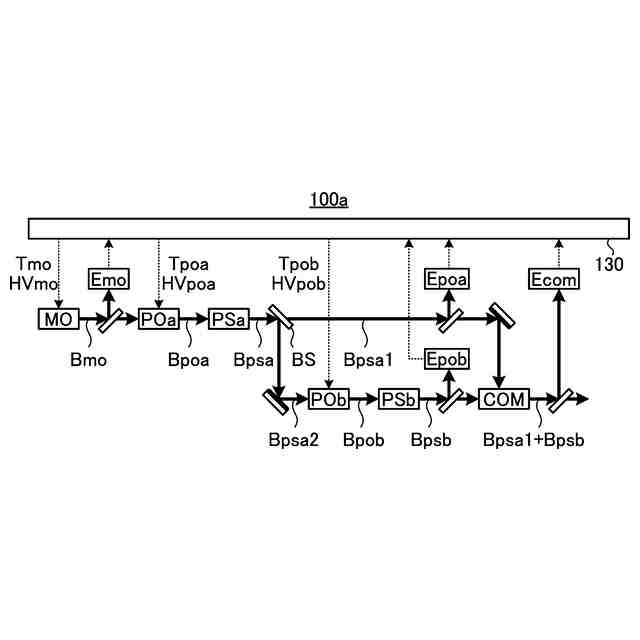

図3は、第1の実施形態に係るレーザ装置の構成を概略的に示す。

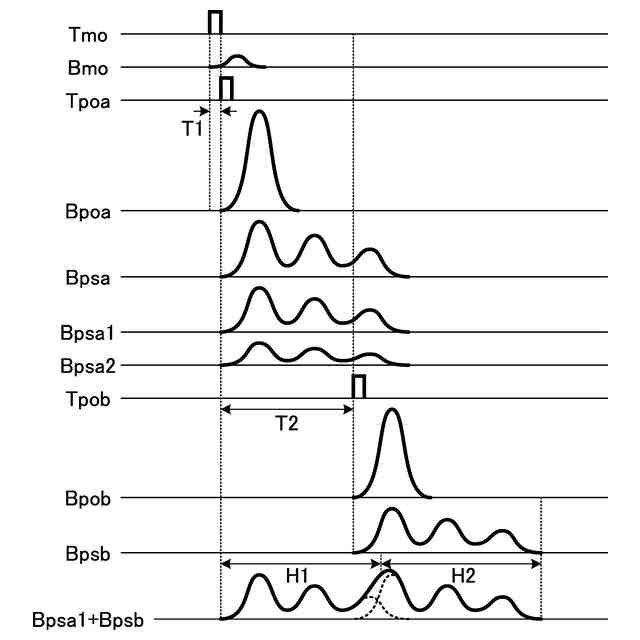

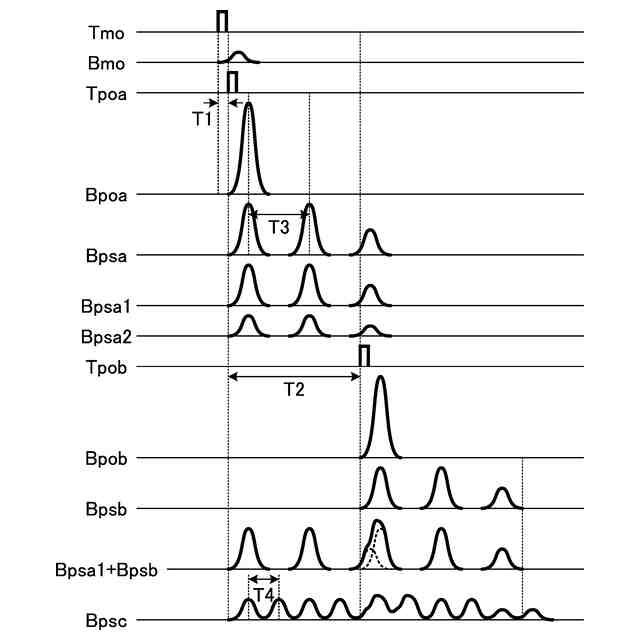

図4は、第1の実施形態に係るレーザ装置の各部の発振トリガ信号及びレーザ光のパルス時間波形を示すタイムチャートである。

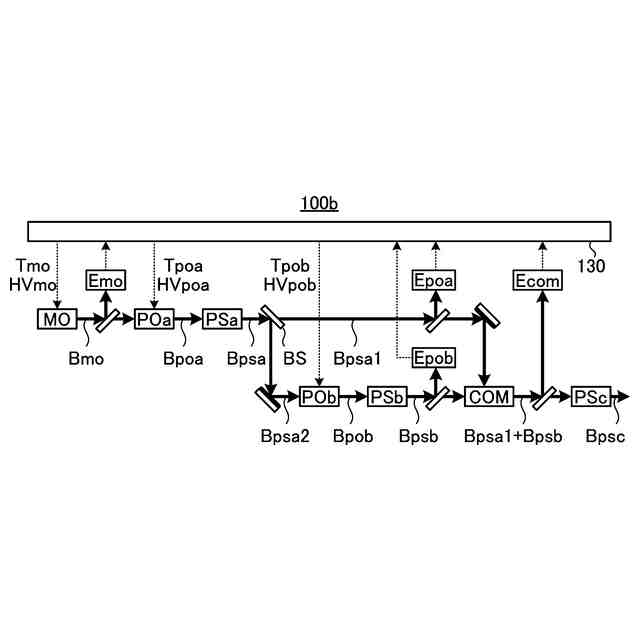

図5は、第2の実施形態に係るレーザ装置の構成を概略的に示す。
図6は、第2の実施形態に係るレーザ装置の各部の発振トリガ信号及びレーザ光のパルス時間波形を示すタイムチャートである。

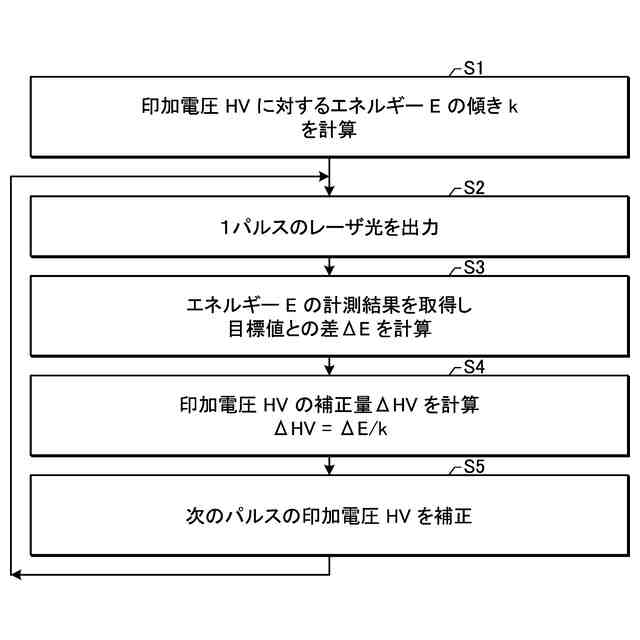

図7は、第1及び第2の実施形態においてプロセッサが実行する印加電圧の制御のフローチャートである。

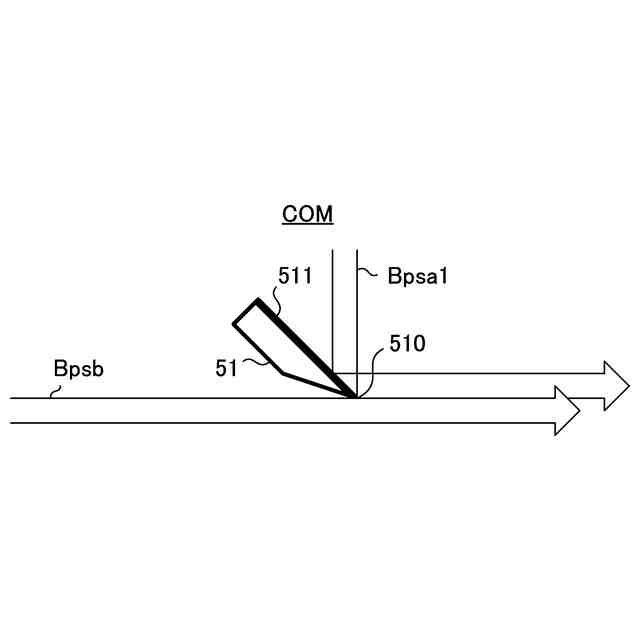

図8は、第1及び第2の実施形態において用いられるビームコンバイナの第1の構成例を示す。

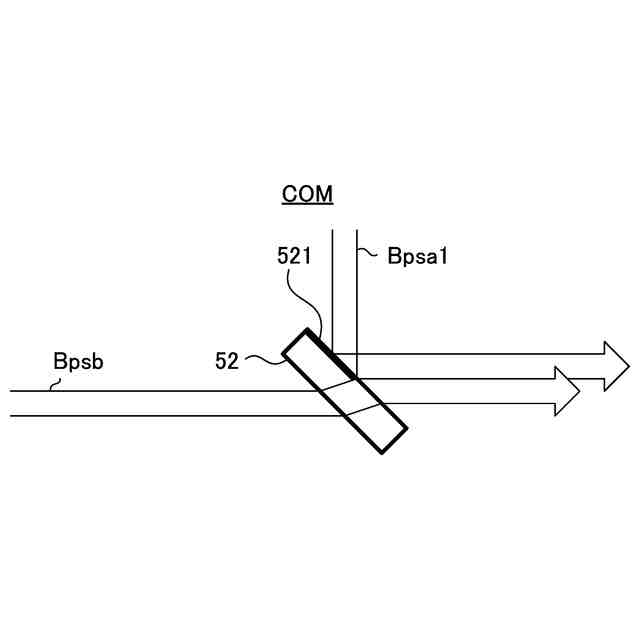

図9は、第1及び第2の実施形態において用いられるビームコンバイナの第2の構成例を示す。
【実施形態】
【0008】
<内容>
1.比較例
1.1 露光装置200の構成
1.2 露光装置200の動作
1.3 レーザ装置100の構成
1.3.1 第1及び第2の発振器MO1及びMO2
1.3.2 第1及び第2の増幅器PO1及びPO2
1.3.3 第1及び第2のパルス伸長器PS1及びPS2
1.3.4 その他
1.4 レーザ装置100の動作
1.4.1 第1及び第2の発振器MO1及びMO2
1.4.2 第1及び第2の増幅器PO1及びPO2
1.4.3 第1及び第2のパルス伸長器PS1及びPS2
1.4.4 その他
1.5 比較例の課題
2.第1の増幅光Bpsaを分岐させるレーザ装置100a
2.1 構成
2.2 動作
2.2.1 タイミング制御
2.2.2 エネルギー制御
2.3 作用
3.結合光Bpsa1+Bpsbのパルス幅を伸長するレーザ装置100b
3.1 構成
3.2 動作
3.3 作用
4.その他
4.1 印加電圧の制御
4.2 ビームコンバイナCOMの構成
4.3 補足
【0009】
以下、本開示の実施形態について、図面を参照しながら詳しく説明する。以下に説明される実施形態は、本開示の例を示すものであって、本開示の内容を限定するものではない。また、実施形態で説明される構成及び動作の全てが本開示の構成及び動作として必須であるとは限らない。なお、同一の構成要素には同一の参照符号を付して、重複する説明を省略する。
【0010】
1.比較例
図1は、比較例における露光システムの構成を示す。本開示の比較例とは、出願人のみによって知られていると出願人が認識している形態であって、出願人が自認している公知例ではない。
(【0011】以降は省略されています)
