公開番号2025099921
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216915
出願日2023-12-22
発明の名称座席管理システム
出願人戸田建設株式会社
代理人弁理士法人東京アルパ特許事務所
主分類G06Q 10/02 20120101AFI20250626BHJP(計算;計数)
要約【課題】コストを抑えつつ、十分な精度で座席管理をする。
【解決手段】NFCタグ12a～12xは、複数の座席のそれぞれに設置されている。無線通信アクセスポイント装置13a～13eは、所定の場所に設置され、前記複数の座席のうち少なくとも一つの座席を含む範囲のなかに存在する携帯端末装置90と通信できる。管理装置14は、携帯端末装置90を携帯している利用者の着席状況を管理する。管理装置14は、携帯端末装置90がNFCタグ12a～12xのいずれかと通信した場合に、その近距離無線通信タグが設置された座席に前記利用者が着席したと判定し、無線通信装置13a～13eのうち、利用者が着席したと判定された座席を含む範囲のなかに存在する携帯端末装置と通信できる無線通信装置が、携帯端末装置90と通信していない場合に、利用者が前記座席から離席したと判定する。
【選択図】図2
特許請求の範囲【請求項１】
複数の座席のそれぞれに設置された近距離無線通信タグと、
所定の場所にそれぞれ設置され、前記複数の座席のうち少なくとも一つの座席を含む範囲のなかに存在する携帯端末装置と通信できる少なくとも一つの無線通信装置と、
前記携帯端末装置を携帯している利用者の着席状況を管理する管理装置と
を備え、
前記管理装置は、
前記携帯端末装置が前記近距離無線通信タグのいずれかと通信した場合に、その近距離無線通信タグが設置された座席に前記利用者が着席したと判定し、
前記無線通信装置のうち、前記利用者が着席したと判定された座席を含む範囲のなかに存在する携帯端末装置と通信できる無線通信装置が、前記携帯端末装置と通信していない場合に、前記利用者が前記座席から離席したと判定する、
座席管理システム。
続きを表示（約 530 文字）【請求項２】
前記管理装置は、
前記利用者が前記座席から離席したと判定したのち、前記無線通信装置のうち、前記利用者が着席したと判定された座席を含む範囲のなかに存在する携帯端末装置と通信できる前記無線通信装置が、前記携帯端末装置と再び通信した場合に、前記利用者が前記座席に再び着席したと判定する、
請求項１の座席管理システム。
【請求項３】
前記管理装置は、
前記座席と前記無線通信装置との間の距離が所定の閾値以下である場合に、前記座席に着席した利用者が携帯する携帯端末装置と前記無線通信装置とが通信できると判定する、
請求項１又は２の座席管理システム。
【請求項４】
前記管理装置は、
座席ごとにあらかじめ定めた所定の在席判定範囲のなかに前記無線通信装置が存在する場合に、前記座席に着席した利用者が携帯する携帯端末装置と前記無線通信装置とが通信できると判定する、
請求項１又は２の座席管理システム。
【請求項５】
前記無線通信装置は、前記携帯端末装置との通信を中継する無線通信アクセスポイント装置である、
請求項１又は２の座席管理システム。

発明の詳細な説明【技術分野】
【０００１】
この発明は、利用者が着席した座席を管理する座席管理システムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、ビーコン送信器を利用した屋内測位システムが記載されている。
特許文献２には、電波を利用した屋内測位システムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２１５２２７号公報
特開２００９－２８８２４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
屋内用途に適した測位システムとしては、上述したもののほかにも様々なものが提案されているが、オフィスの座席単位での位置測定をしたい場合、精度が低かったり、安定して検出できなかったり、コストが高かったりなどして、適切なシステムが存在しない。
この発明は、例えばこのような課題を解決し、設備コストを抑えつつ、利用者が着席している座席を管理するのに十分な精度を得ることを目的とする。
【課題を解決するための手段】
【０００５】
座席管理システムは、複数の座席のそれぞれに設置された近距離無線通信タグと、所定の場所に設置され、前記複数の座席のうち少なくとも一つの座席を含む範囲のなかに存在する携帯端末装置と通信できる少なくとも一つの無線通信装置と、前記携帯端末装置を携帯している利用者の着席状況を管理する管理装置とを有する。前記管理装置は、前記携帯端末装置が前記近距離無線通信タグのいずれかと通信した場合に、その近距離無線通信タグが設置された座席に前記利用者が着席したと判定し、前記無線通信装置のうち、前記利用者が着席したと判定された座席を含む範囲のなかに存在する携帯端末装置と通信できる無線通信装置が、前記携帯端末装置と通信していない場合に、前記利用者が前記座席から離席したと判定する。
【発明の効果】
【０００６】
座席に設置された近距離無線通信タグを用いて着席を判定し、少なくとも一つの座席を含む範囲のなかに存在する携帯端末装置と通信できる無線通信装置を用いて離席を判定するので、設備コストを抑えつつ、利用者が着席している座席を管理するのに十分な精度を得ることができる。
【図面の簡単な説明】
【０００７】
オフィスの一例を示す平面図。
座席管理システムの一例を示すブロック図。

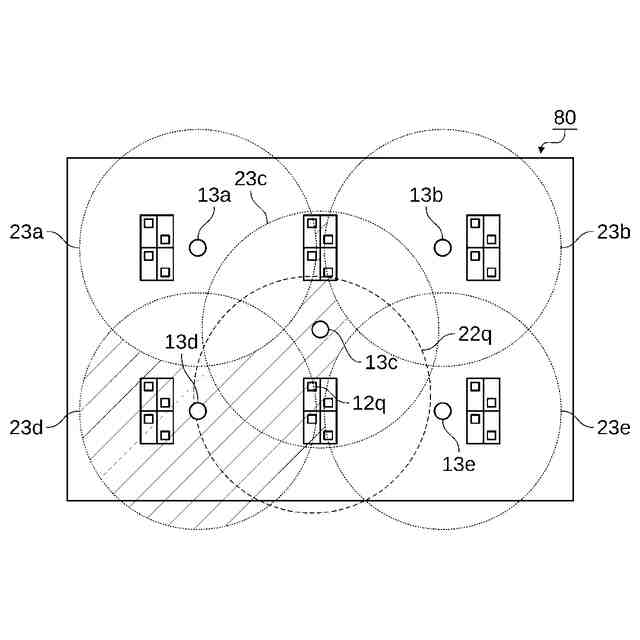

通信可能範囲の一例を示す図。

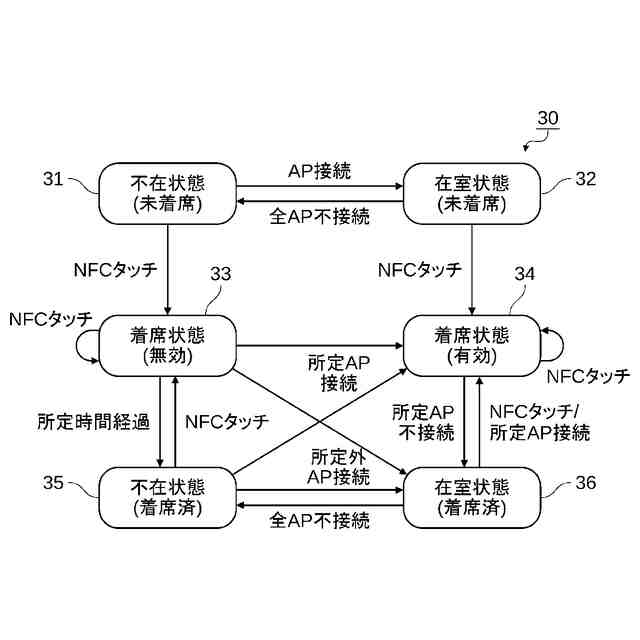

座席管理処理の一例を示す状態遷移図。
【発明を実施するための形態】
【０００８】

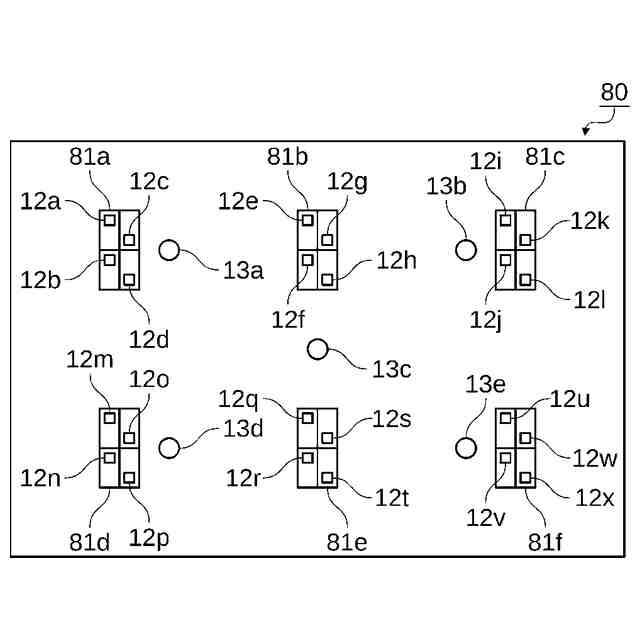

図１を参照して、オフィス８０について説明する。
オフィス８０は、社員などの利用者が働く空間であり、一つ以上のデスク８１ａ～８１ｆと、複数のＮＦＣタグ１２ａ～１２ｘ（近距離無線通信タグ）と、複数の無線通信アクセスポイント装置１３ａ～１３ｅ（無線通信装置の一例。）とが設けられている。
デスク８１ａ～８１ｆには、一つ以上の座席が設けられている。オフィス８０は、フリーアドレス制であり、利用者は、原則として好きな座席に着席して仕事をする。
ＮＦＣタグ１２ａ～１２ｘは、それぞれの座席に設置されている。
無線通信アクセスポイント装置１３ａ～１３ｅは、オフィス８０の天井などに設置されている。
【０００９】

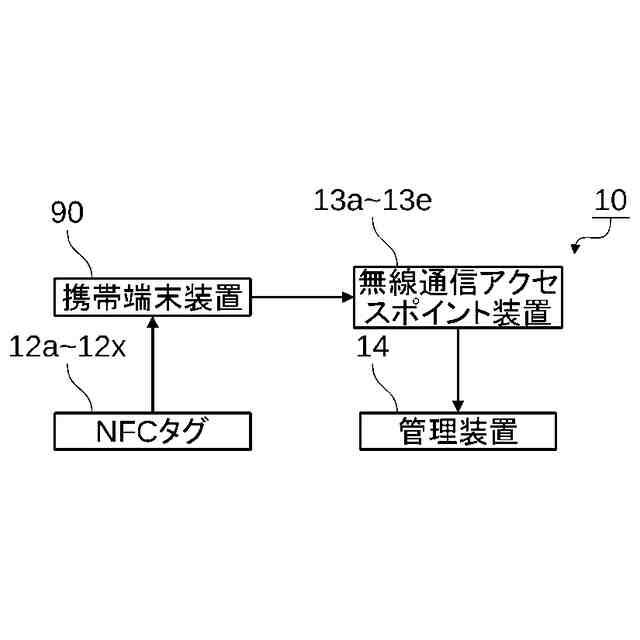

図２を参照して、座席管理システム１０について説明する。
座席管理システム１０は、オフィス８０のなかで利用者が着席している座席を管理する。利用者がどの座席に着席しているかをリアルタイムで把握することにより、例えば、利用者がいる座席を他の利用者などに通知することができる。また、利用者が携帯している携帯端末装置９０（例えばスマートフォンなど）を介して、その座席に設けられている設備（例えば個別空調設備など）を制御することができる。このとき、座席管理システム１０が管理している情報に基づいて、制御すべき設備を自動的に選択できるので、利用者による操作の手間を削減することができる。
座席管理システム１０は、例えば、上述したＮＦＣタグ１２ａ～１２ｘと、同じく上述した無線通信アクセスポイント装置１３ａ～１３ｅと、管理装置１４とを有する。
【００１０】
ＮＦＣタグ１２ａ～１２ｘは、そのタグが設置されている座席を表すデータをあらかじめ記憶している。ＮＦＣタグ１２ａ～１２ｘは、利用者が携帯する携帯端末装置９０が、例えば半径１０ｃｍ（センチメートル）程度の非常に狭い範囲内にあるとき、携帯端末装置９０と無線通信できる。
利用者は、座席に着席したとき、自分が携帯している携帯端末装置９０を、その座席に設置されているＮＦＣタグに近づける。携帯端末装置９０がＮＦＣタグの通信可能範囲のなかに入ると、ＮＦＣタグは、記憶しているデータを携帯端末装置９０に対して送信する。携帯端末装置９０は、これを受信することにより、利用者が着席している座席を表すデータを取得する。携帯端末装置９０は、取得したデータを管理装置１４に対して送信する。
利用者にとってみれば、利用者がその座席に着席したことを座席管理システム１０が把握することにより、上述したとおり、着席した座席に設けられている設備を容易に制御できるので、携帯端末装置９０をＮＦＣタグに近づけるというわずかな手間をかけるのに十分な動機付けがある。
（【００１１】以降は省略されています）
