公開番号2025099009
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2022086777
出願日2022-05-27
発明の名称レンズ装置、撮像装置、レンズ駆動方法
出願人ソニーグループ株式会社
代理人個人,個人
主分類G02B 7/08 20210101AFI20250626BHJP(光学)
要約【課題】操作リングの回転位置と光軸方向における光学レンズの位置の対応関係が維持されなくなってしまうことを防止する。

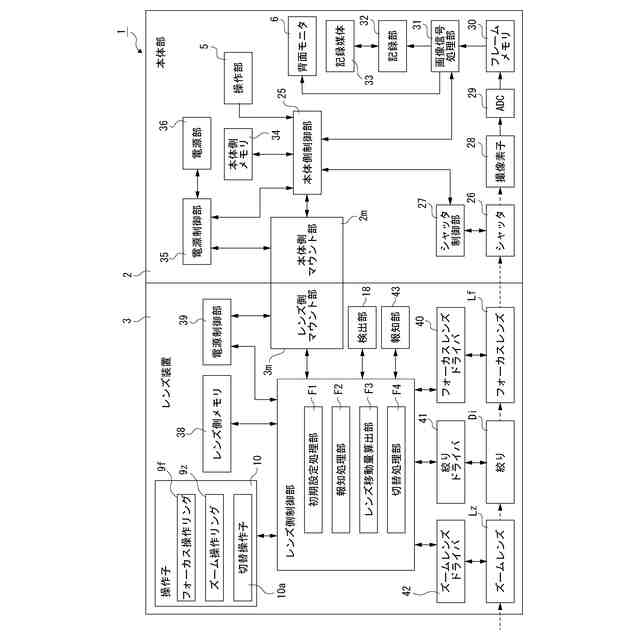

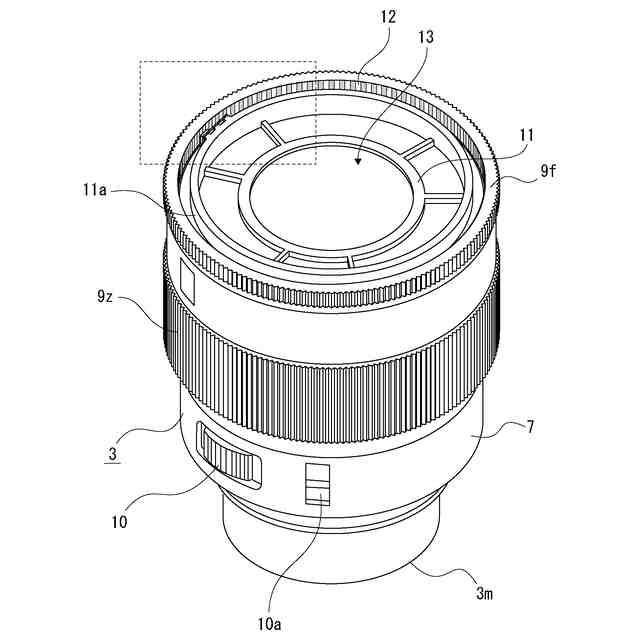

【解決手段】本技術に係るレンズ装置は、軸周り方向に回転操作される操作リングと、光軸方向における第1端と第2端の間を移動可能な光学レンズと、前記操作リングに対する操作方向及び操作量に応じて前記光学レンズの移動方向及び移動量を決定する演算処理部と、を備え、前記操作リングは、前記光学レンズの前記第1端に対応した回転位置が第1回転位置とされ、前記光学レンズの前記第2端に対応した回転位置が第2回転位置とされ、前記演算処理部は、前記操作リングの回転位置が前記第1回転位置から前記第2回転位置までとされた対応範囲の範囲外にある場合に前記光学レンズが移動しないように前記移動量を決定するものである。
【選択図】図11
特許請求の範囲【請求項１】

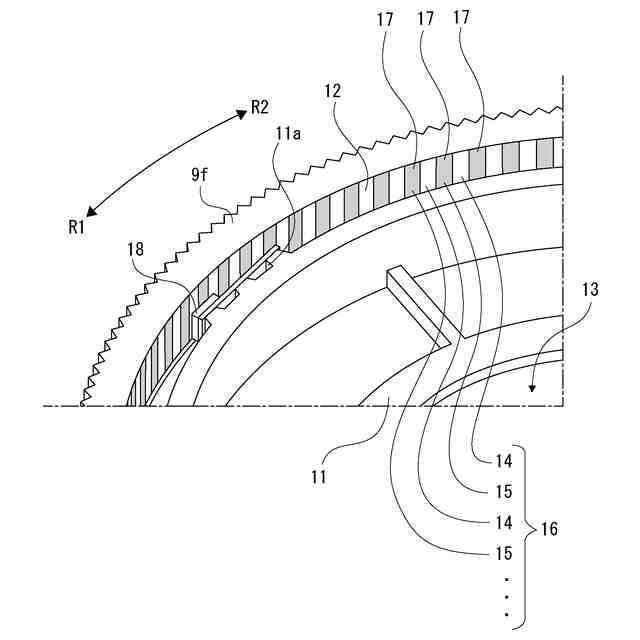

軸周り方向に回転操作される操作リングと、
光軸方向における第１端と第２端の間を移動可能な光学レンズと、
前記操作リングに対する操作方向及び操作量に応じて前記光学レンズの移動方向及び移動量を決定する演算処理部と、を備え、
前記操作リングは、前記光学レンズの前記第１端に対応した回転位置が第１回転位置とされ、前記光学レンズの前記第２端に対応した回転位置が第２回転位置とされ、
前記演算処理部は、前記操作リングの回転位置が前記第１回転位置から前記第２回転位置までとされた対応範囲の範囲外にある場合に前記光学レンズが移動しないように前記移動量を決定する
レンズ装置。
続きを表示（約 900 文字）【請求項２】
前記光学レンズはフォーカスレンズとされ、
前記第１端はＦａｒ端とされ、
前記第２端はＮｅａｒ端とされた
請求項１に記載のレンズ装置。
【請求項３】
前記光学レンズはズームレンズとされ、
前記第１端はＴＥＬＥ端とされ、
前記第２端はＷＩＤＥ端とされた
請求項１に記載のレンズ装置。
【請求項４】
前記光学レンズの位置が所定の位置に達したことを報知する報知部を備えた
請求項１に記載のレンズ装置。
【請求項５】
前記所定の位置は前記第１端または前記第２端の何れかとされた
請求項４に記載のレンズ装置。
【請求項６】
前記所定の位置は、前記対応範囲において撮影者が指定した前記操作リングの回転位置に対応した位置とされた
請求項４に記載のレンズ装置。
【請求項７】
撮影者が指定した前記操作リングの回転位置を記憶させる記憶操作子を備え、
前記演算処理部は、
前記記憶させた回転位置と操作中の前記操作リングの回転位置が一致した場合に前記報知部を用いた報知処理を行う
請求項６に記載のレンズ装置。
【請求項８】
前記報知部として振動子が設けられた
請求項４に記載のレンズ装置。
【請求項９】
前記演算処理部は、前記光学レンズの基準位置を設定する初期設定処理を行う
請求項１に記載のレンズ装置。
【請求項１０】
前記演算処理部は、第１モードと第２モードとを切り替え可能とされ、
前記第１モードは、前記操作リングの回転位置が前記対応範囲の範囲外にある場合に前記光学レンズが移動しないように前記移動量を決定するモードとされ、
前記第２モードは、前記操作リングの回転位置によらず前記操作リングの回転方向と回転量に応じて前記移動方向及び前記移動量を決定するモードとされた
請求項１に記載のレンズ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本技術は、例えばフォーカス操作リングやズーム操作リング等の操作リングを備えたレンズ装置、撮像装置及びレンズ駆動方法に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
例えば、交換レンズやビデオカメラ、デジタルスチルカメラ等の各種レンズ装置には、内部にレンズ等の光学素子が配置され、外周側に設けられた操作リングの回転操作により光学素子を光軸方向に移動させてフォーカシングやズーミングが可能に構成されたものがある。
【０００３】
操作リングの回転操作によりフォーカシングやズーミングを行う方式としては、メカ駆動方式、電気駆動方式を挙げることができる。メカ駆動方式は、光学素子を移動させるカム環と操作リングとを機械的に連結し、操作リングの回転に応じた力が機械的にカム環に伝達されて光学素子が移動される方式である。
【０００４】

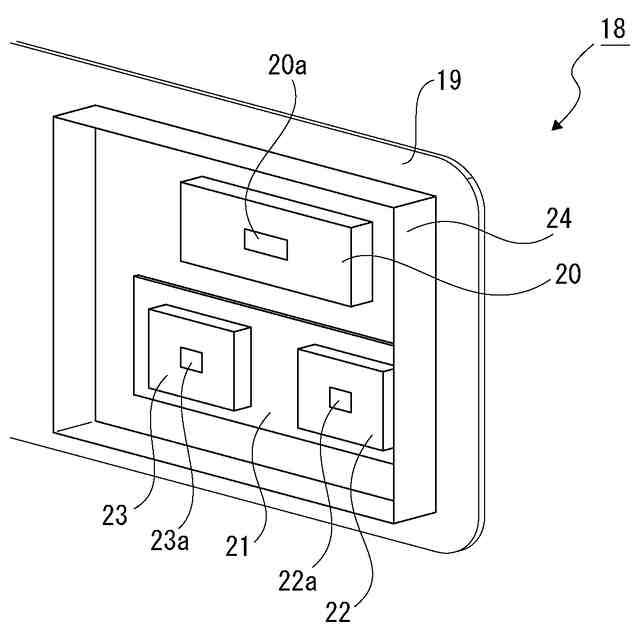

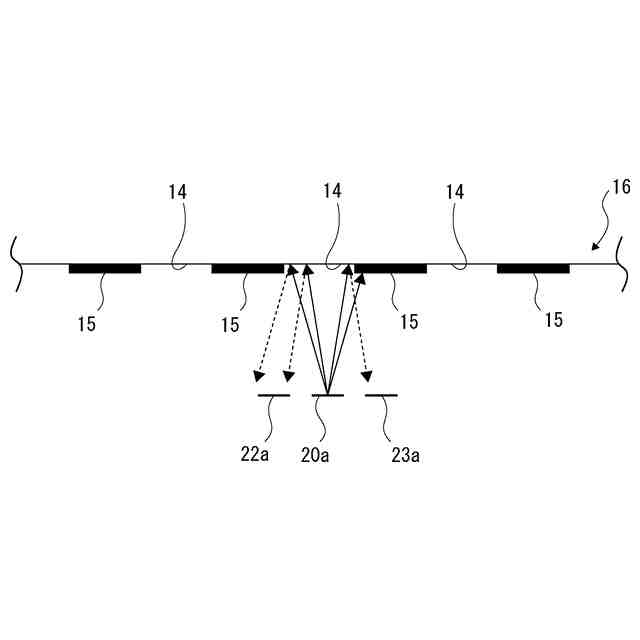

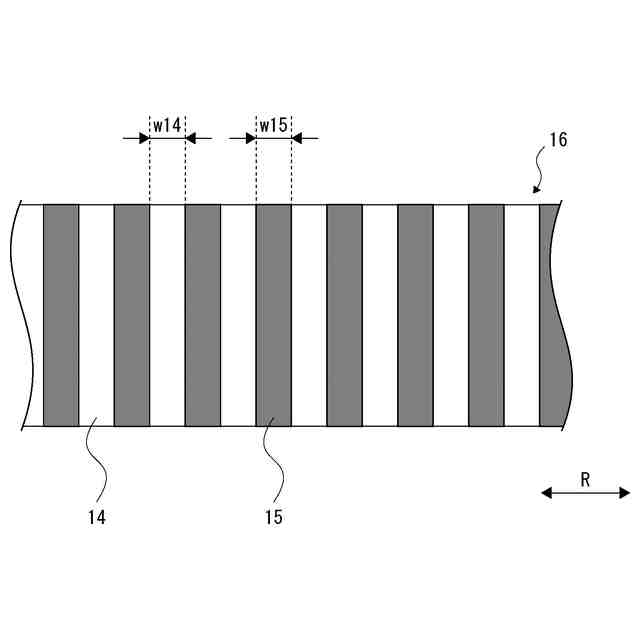

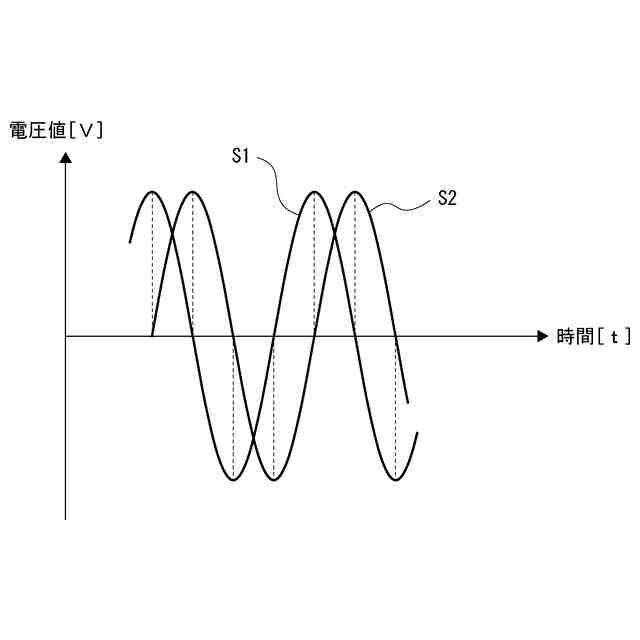

また、電気駆動方式は、操作リングの回転量や回転方向を所定のセンサにより電気的に読み取り、演算回路で光学素子の駆動量を計算し、計算した駆動量に基づきドライブ回路がアクチュエータを駆動して光学素子を移動させる方式（所謂バイワイヤ方式）である。
【０００５】
電気駆動方式については例えば下記特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１９－１１７３９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
電気駆動方式は、電気的なアクチュエータで光学素子を動かすため、メカ駆動方式と異なり、操作リングの回転位置と光軸方向における光学素子の位置は必ずしも定まっていない。
【０００８】

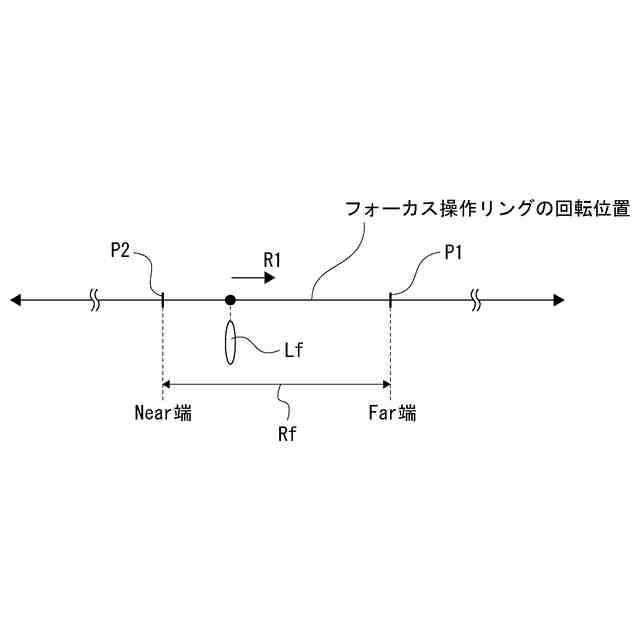

例えば、光学素子としてフォーカスレンズを例に挙げると、フォーカスレンズは光軸方向におけるＮｅａｒ端からＦａｒ端までの可動範囲を移動可能とされている。フォーカスリングに対応した操作リングであるフォーカス操作リングの回転操作をし続けると、フォーカスレンズは何れＮｅａｒ端かＦａｒ端の何れかに到達する。
【０００９】

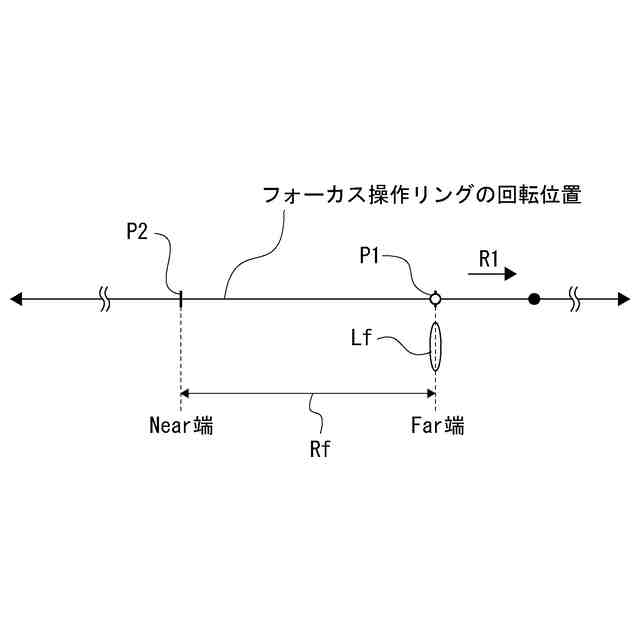

フォーカスレンズがＮｅａｒ端に達した状態でフォーカス操作リングを更にＮｅａｒ側に回転操作すると、フォーカスレンズはＮｅａｒ端に位置したままフォーカス操作リングのみが回転される。
【００１０】
そこからフォーカス操作リングをＦａｒ側に回転操作すると、フォーカスレンズのＦａｒ端に向けての移動が直ちに開始される。このとき、フォーカス操作リングの回転位置とフォーカスレンズの光軸方向における位置の対応関係がずれてしまうという問題が生じる。
（【００１１】以降は省略されています）
