公開番号2025098779
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215141
出願日2023-12-20
発明の名称マイクロカプセル磁気泳動ディスプレーシステム
出願人株式会社日本カプセルプロダクツ
代理人個人,個人
主分類G02F 1/1673 20190101AFI20250625BHJP(光学)
要約【課題】消去目標を的確な範囲で消去できる磁気消去具を得るとともに、マイクロカプセル磁気泳動ディスプレーサイズに適合した磁気消去具の大きさの自由度を拡大させた磁気消去具およびこの磁気消去具と磁気筆記具を組み合わせたマイクロカプセル磁気泳動ディスプレーシステムを得る。

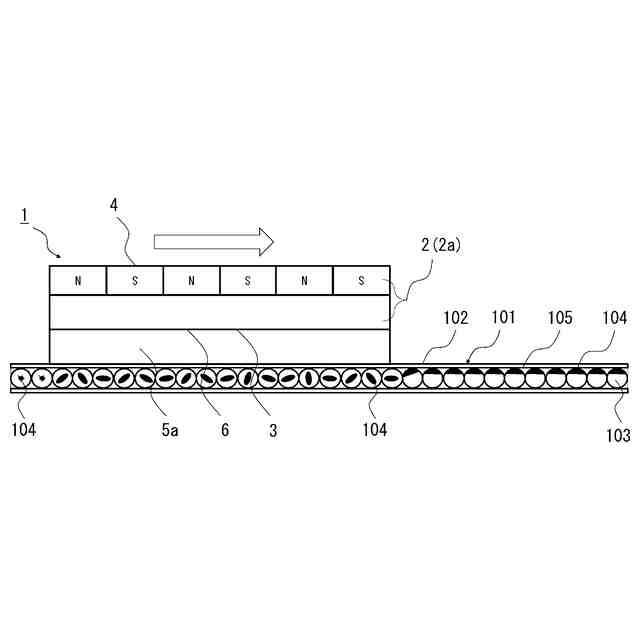

【解決手段】マイクロカプセル磁気泳動ディスプレーの記録面表面を走査して、マイクロカプセル磁気泳動ディスプレーに表示された磁気記録表示体を消去するための磁気消去具であって、消去手段として、多極着磁ゴム磁石2を用い、多極着磁ゴム磁石2の一方の面を、マイクロカプセル磁気泳動ディスプレーの記録面表面を走査して記録面表面に表示された磁気記録表示体を消去する消去面側3として設定し、消去面側3から出る磁力線の密度を、マイクロカプセル内の磁性粒子をマイクロカプセルの中央に凝集させるのに適した磁力に制御した。

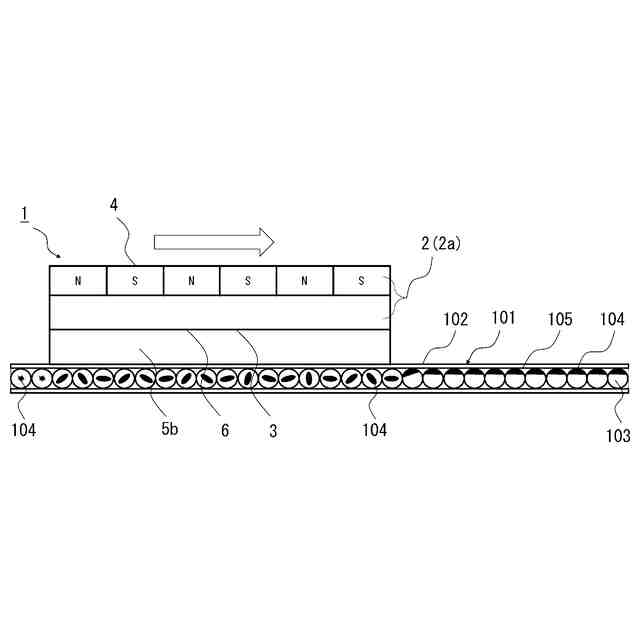

【選択図】図1
特許請求の範囲【請求項１】
マイクロカプセル磁気泳動ディスプレーの記録面表面を走査して、マイクロカプセル磁気泳動ディスプレーに磁場印加し表示された黒色の文字または像の磁気記録表示体を消去するための磁気消去具であって、
消去手段として、多極着磁ゴム磁石を用い、前記多極着磁ゴム磁石の一方の面を、マイクロカプセル磁気泳動ディスプレーの前記記録面表面を走査して前記記録面表面に表示された磁気記録表示体を消去する消去面側として設定し、前記消去面側から出る磁力線の密度を、マイクロカプセル内の磁性粒子をマイクロカプセルの中央付近に凝集させるのに適した磁力に制御したことを特徴とする磁気消去具。
続きを表示（約 1,400 文字）【請求項２】

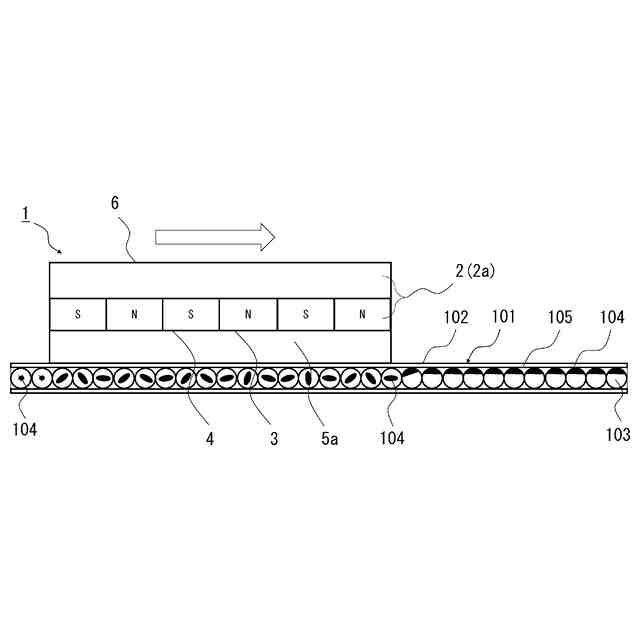

前記多極着磁ゴム磁石の着磁面を前記消去面側とし、前記消去面側から出る磁力線の密度を、マイクロカプセル内の磁性粒子をマイクロカプセルの中央付近に凝集させるのに適した磁力に制御する制御手段として、前記消去面側に非磁性材からなるスペーサー層を設けたことを特徴とする請求項１に記載の磁気消去具。
【請求項３】

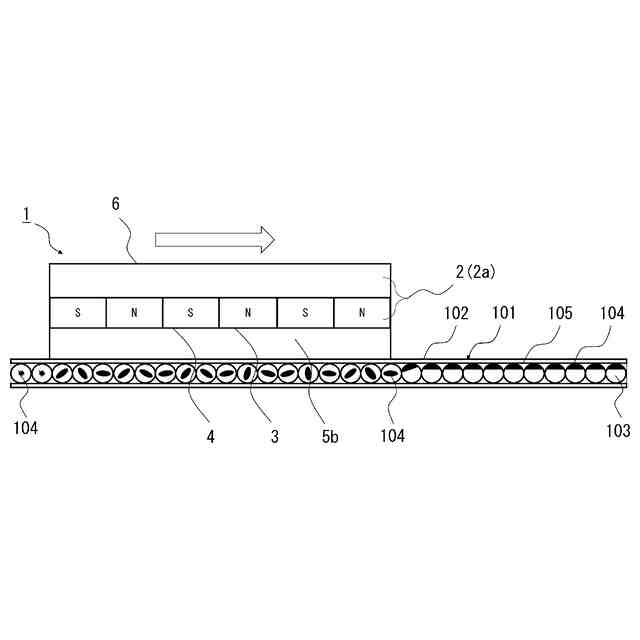

前記多極着磁ゴム磁石の着磁面を前記消去面側とし、前記消去面側から出る磁力線の密度を、マイクロカプセル内の磁性粒子をマイクロカプセルの中央付近に凝集させるのに適した磁力に制御する制御手段として、前記消去面側に磁性材からなるスペーサー層を設けたことを特徴とする請求項１に記載の磁気消去具。
【請求項４】

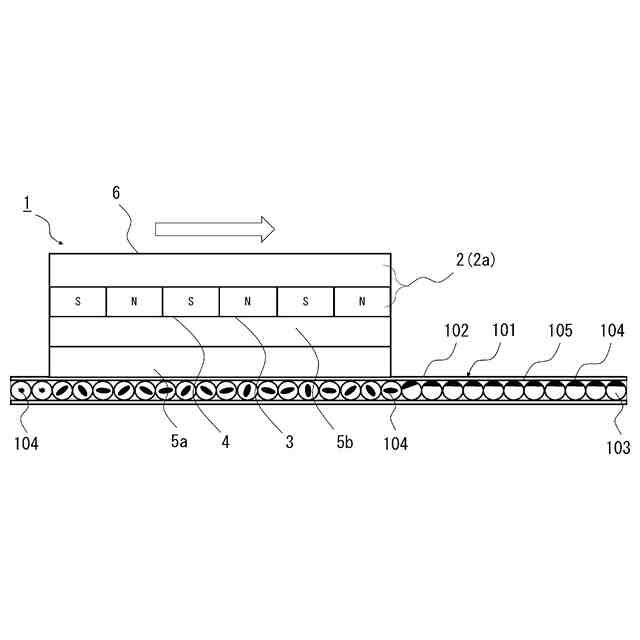

前記多極着磁ゴム磁石の着磁面を前記消去面側とし、前記消去面側から出る磁力線の密度を、マイクロカプセル内の磁性粒子をマイクロカプセルの中央付近に凝集させるのに適した磁力に制御する制御手段として、前記消去面側に磁性材と非磁性材からなるスペーサー層を設けたことを特徴とする請求項１に記載の磁気消去具。
【請求項５】

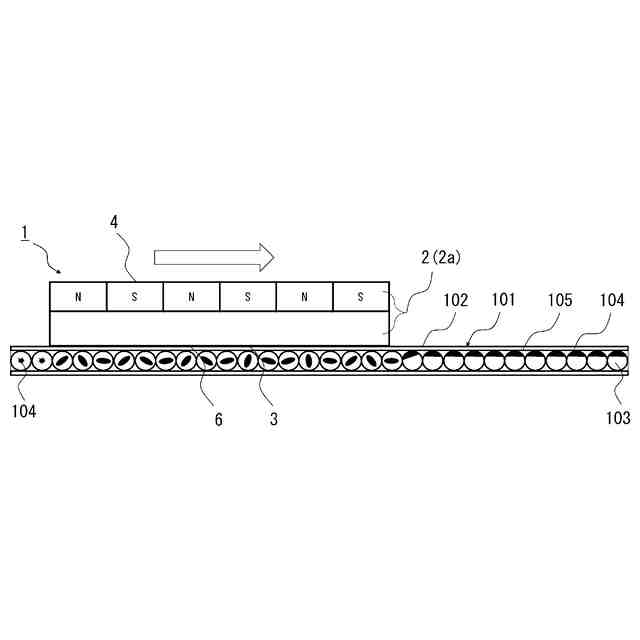

前記多極着磁ゴム磁石は、片面多極着磁ゴム磁石であり、非着磁面を前記消去面側とし、前記消去面側から出る磁力線の密度を、マイクロカプセル内の磁性粒子をマイクロカプセルの中央付近に凝集させるのに適した磁力に制御する制御手段として、前記片面多極着磁ゴム磁石の厚さを選択し設定したことを特徴とする請求項１に記載の磁気消去具。
【請求項６】
前記多極着磁ゴム磁石は、片面多極着磁ゴム磁石であり、非着磁面を前記消去面側とし、前記消去面側から出る磁力線の密度を、マイクロカプセル内の磁性粒子をマイクロカプセルの中央付近に凝集させるのに適した磁力に制御する制御手段として、前記片面多極着磁ゴム磁石の着磁ピッチを選択し設定したことを特徴とする請求項１に記載の磁気消去具。
【請求項７】
前記多極着磁ゴム磁石は、片面多極着磁ゴム磁石であり、非着磁面を前記消去面側とし、前記消去面側から出る磁力線の密度を、マイクロカプセル内の磁性粒子をマイクロカプセルの中央付近に凝集させるのに適した磁力に制御する制御手段として、前記消去面側に非磁性材からなるスペーサー層を設けたことを特徴とする請求項１に記載の磁気消去具。
【請求項８】
前記多極着磁ゴム磁石は、片面多極着磁ゴム磁石であり、非着磁面を前記消去面側とし、前記消去面側から出る磁力線の密度を、マイクロカプセル内の磁性粒子をマイクロカプセルの中央付近に凝集させるのに適した磁力に制御する制御手段として、前記消去面側に磁性材からなるスペーサー層を設けたことを特徴とする請求項１に記載の磁気消去具。
【請求項９】

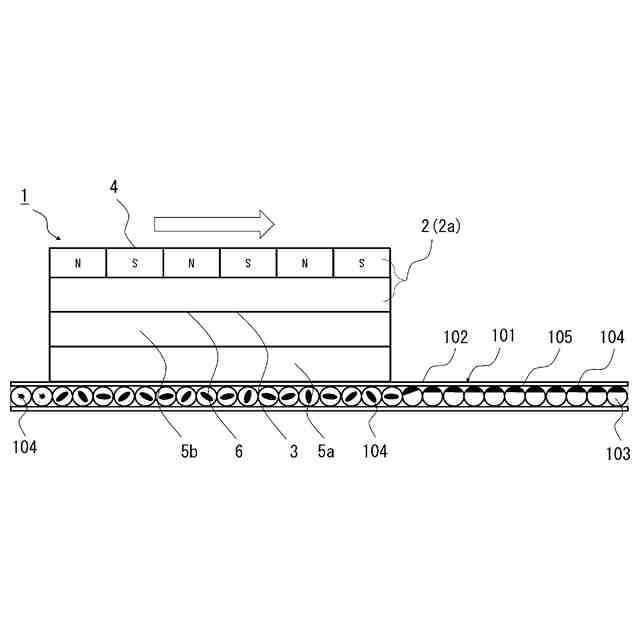

前記多極着磁ゴム磁石は、片面多極着磁ゴム磁石であり、非着磁面を前記消去面側とし、前記消去面側から出る磁力線の密度を、マイクロカプセル内の磁性粒子をマイクロカプセルの中央付近に凝集させるのに適した磁力に制御する制御手段として、前記消去面側に磁性材と非磁性材からなるスペーサー層を設けたことを特徴とする請求項１に記載の磁気消去具。
【請求項１０】

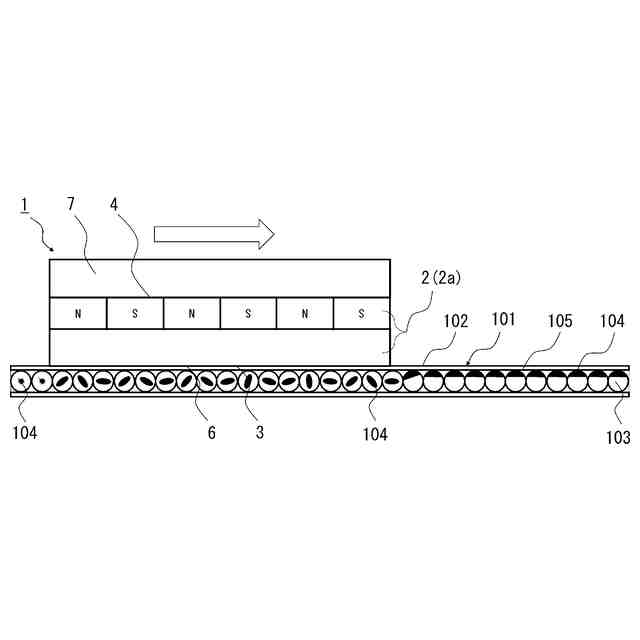

前記多極着磁ゴム磁石は、片面多極着磁ゴム磁石であり、着磁面に磁性材料を設置したことを特徴とする請求項５乃至９のいずれか１項に記載の磁気消去具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、マイクロカプセル磁気泳動ディスプレーの記録面表面を走査して、マイクロカプセル磁気泳動ディスプレーに磁場印加し表示された黒色の文字または像の磁気記録表示体を消去するための磁気消去具および磁気消去具とマイクロカプセル磁気泳動ディスプレーに磁場印加し表示された黒色の文字または像を記載する磁気筆記具とを含むマイクロカプセル磁気泳動ディスプレーシステムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
マイクロカプセル磁気泳動ディスプレーに磁場を印加し表示された黒色の文字または像の磁気記録表示体を記録面表面側から消去する磁気消去具として、特許文献１ではハウジング内の磁石を回転させる磁気消去具が開示されている。
【０００３】
特許文献２には、ハウジング内に磁石と磁性体が配置され磁性体が磁石からの磁力線の強度や方向を制御する磁気消去具が開示されている。
【０００４】
特許文献３には、特許文献１同様に磁石を回転させる磁気消去具と、ハウジング内に磁石を複数個並べ磁力線の方向を制御する磁気消去具が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特許第６２１３８８６号公報
特許第６８３５３８３号公報
特開２０２２－１７８５６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１では、磁石を一定の速度で回転させることにより磁力線の方向を連続的に回転させ、それに応じてマイクロカプセル磁気泳動ディスプレーのマイクロカプセル内部の磁性粒子が回転しつつ凝集することで黒色の磁性粒子をマイクロカプセルの中央付近に集めることができるので優れた消去性能が得られる。その反面、磁石を回転させるための駆動部材が必要であり、磁気消去具の重量化、高コスト化の問題がありモーターを電池により駆動させる場合には、この磁気消去具を組み合わせたマイクロカプセル磁気泳動ディスプレーシステムは１００％エコロジー製品とは言えなくなってしまう。
【０００７】
特許文献２では磁石を回転させず磁性体を配置することで磁力線の強度や方向を制御しているため、特許文献１の磁気消去具と比較すれば軽量化、低コスト化、エコロジー化はされているものの、消去性能は特許文献１の磁気消去具より劣る。
【０００８】
さらに特許文献２の磁気消去具は、ハウジング構造物の内部空間に磁石や磁性体を配置するため、磁気消去具の大きさの自由度は低いものとなってしまう問題がある。
【０００９】
特許文献３では特許文献２の磁気消去具の課題である消去性能を向上させるため、磁気消去具の走査方向に対して垂直にハウジング内に複数個の磁石を配置し、磁気消去具を走査した際、Ｓ極、Ｎ極が交互に入れ替わることにより、磁石を回転させることなく特許文献１同等の消去性能の実現を意図しているが、ハウジング内に複数個の磁石を並べて配置した際に、磁石同士が隣接した部分と、隣接する磁石の無い端部では磁石から発生する磁力線の方向や強さ、到達距離が大きく異なるため、特許文献２同様に磁性体を配置することで磁力線の強度や方向を制御する必要がある。そのため特許文献３後者の磁気消去具は複数個の磁石の使用に加えて磁性体も配置する必要があり、磁気消去具の重量化、高コスト化することに加え、磁気消去具の形状、大きさの自由度が大きく制限される問題がある。
【００１０】
特許文献１乃至３の磁気消去具は永久磁石を使用しているため磁性体を配置し磁力線の強度や方向を制御したとしても磁力線は広範囲に及ぶため部分消去の場合、消去目標を的確な範囲で消去することは困難であった。
（【００１１】以降は省略されています）
