公開番号
2025097613
公報種別
公開特許公報(A)
公開日
2025-07-01
出願番号
2023213895
出願日
2023-12-19
発明の名称
表示装置
出願人
株式会社ジャパンディスプレイ
代理人
弁理士法人スズエ国際特許事務所
主分類
H10K
59/122 20230101AFI20250624BHJP()
要約
【課題】 歩留まりを改善可能な表示装置を提供する。
【解決手段】 一実施形態に係る表示装置は、第1下電極と、前記第1下電極と重なる複数の第1画素開口を有するリブと、隔壁と、前記複数の第1画素開口をそれぞれ通じて前記第1下電極に接触し、電圧の印加に応じて光を発する複数の第1有機層と、前記複数の第1有機層をそれぞれ覆う複数の第1上電極と、を備えている。前記隔壁は、前記リブの上方に配置された下部と、前記下部の側面から突出する端部を有する上部と、を含む。また、前記隔壁は、前記複数の第1画素開口とそれぞれ重なる複数の第1開口と、前記複数の第1画素開口の間に配置された第1隔壁とを含む。
【選択図】 図2
特許請求の範囲
【請求項1】
第1下電極と、
前記第1下電極と重なる複数の第1画素開口を有するリブと、
前記リブの上方に配置された下部と、前記下部の側面から突出する端部を有する上部と、を含む隔壁と、
前記複数の第1画素開口をそれぞれ通じて前記第1下電極に接触し、電圧の印加に応じて光を発する複数の第1有機層と、
前記複数の第1有機層をそれぞれ覆う複数の第1上電極と、
を備え、
前記隔壁は、
前記複数の第1画素開口とそれぞれ重なる複数の第1開口と、
前記複数の第1画素開口の間に配置された第1隔壁と、
を含む、表示装置。
続きを表示(約 1,200 文字)
【請求項2】
前記第1下電極は、第1方向に長尺な形状を有し、
前記複数の第1開口のうちの2つは、第1方向に並び、
前記第1隔壁は、前記2つの第1開口の間で前記第1方向と交差する第2方向に延びる第1部分を有している、
請求項1に記載の表示装置。
【請求項3】
前記2つの第1開口および前記第1部分の前記第1方向に沿った合計幅は、前記2つの第1開口の少なくとも一方の前記第2方向に沿った幅よりも大きい、
請求項2に記載の表示装置。
【請求項4】
さらに、前記第1下電極と前記第2方向に隣り合う第2下電極と、
電圧の印加に応じて前記第1有機層とは異なる色の光を発する第2有機層と、
前記第2有機層を覆う第2上電極と、を備え、
前記リブは、前記第2下電極と重なる第2画素開口を有し、
前記第2有機層は、前記第2画素開口を通じて前記第2下電極に接触し、
前記隔壁は、さらに、
前記第2画素開口と重なる第2開口と、
前記第1画素開口と前記第2画素開口との間に配置された第2隔壁と、
を含む、
請求項2に記載の表示装置。
【請求項5】
前記第1部分の前記第1方向に沿った幅は、前記第2隔壁の前記第2方向に沿った幅よりも小さい、
請求項4に記載の表示装置。
【請求項6】
前記第1部分は、前記第2隔壁と直交している、
請求項4に記載の表示装置。
【請求項7】
前記第1開口の面積は、前記第2開口の面積よりも小さい、
請求項4に記載の表示装置。
【請求項8】
前記複数の第1開口の総面積は、前記第2開口の面積よりも大きい、
請求項4に記載の表示装置。
【請求項9】
前記複数の第1開口のうちの2つは、前記第2方向に並び、
前記第1隔壁は、前記第2方向に並ぶ前記2つの第1開口の間に配置される第2部分を有し、
前記第2部分は、前記第1部分と交差する、
請求項2に記載の表示装置。
【請求項10】
第1下電極と、
前記第1下電極と重なる第1画素開口を有するリブと、
前記リブの上方に配置された下部と、前記下部の側面から突出する端部を有する上部と、を含む隔壁と、
前記第1画素開口を通じて前記第1下電極に接触し、電圧の印加に応じて光を発する第1有機層と、
前記第1有機層を覆う第1上電極と、
を備え、
前記隔壁は、
前記第1画素開口と重なる第1開口と、
前記第1画素開口と重なり、前記第1開口の縁部から離間した第1隔壁と、
を含む、表示装置。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明の実施形態は、表示装置に関する。
続きを表示(約 2,000 文字)
【背景技術】
【0002】
近年、表示素子として有機発光ダイオード(OLED)を適用した表示装置が実用化されている。この種の表示装置において、歩留まりの改善を可能とする技術が必要とされている。
【先行技術文献】
【特許文献】
【0003】
特開2000-195677号公報
特開2004-207217号公報
特開2008-135325号公報
特開2009-32673号公報
特開2010-118191号公報
国際公開第2018/179308号
米国特許出願公開第2022/0077251号明細書
【発明の概要】
【発明が解決しようとする課題】
【0004】
本発明は、歩留まりを改善可能な表示装置を提供することを目的の一つとする。
【課題を解決するための手段】
【0005】
一実施形態に係る表示装置は、第1下電極と、前記第1下電極と重なる複数の第1画素開口を有するリブと、隔壁と、前記複数の第1画素開口をそれぞれ通じて前記第1下電極に接触し、電圧の印加に応じて光を発する複数の第1有機層と、前記複数の第1有機層をそれぞれ覆う複数の第1上電極と、を備えている。前記隔壁は、前記リブの上方に配置された下部と、前記下部の側面から突出する端部を有する上部と、を含む。また、前記隔壁は、前記複数の第1画素開口とそれぞれ重なる複数の第1開口と、前記複数の第1画素開口の間に配置された第1隔壁とを含む。
【0006】
一実施形態に係る表示装置は、第1下電極と、前記第1下電極と重なる第1画素開口を有するリブと、隔壁と、前記第1画素開口を通じて前記第1下電極に接触し、電圧の印加に応じて光を発する第1有機層と、前記第1有機層を覆う第1上電極と、を備えている。前記隔壁は、前記リブの上方に配置された下部と、前記下部の側面から突出する端部を有する上部と、を含む。また、前記隔壁は、前記第1画素開口と重なる第1開口と、前記第1画素開口と重なり、前記第1開口の縁部から離間した第1隔壁と、を含む。
【図面の簡単な説明】
【0007】

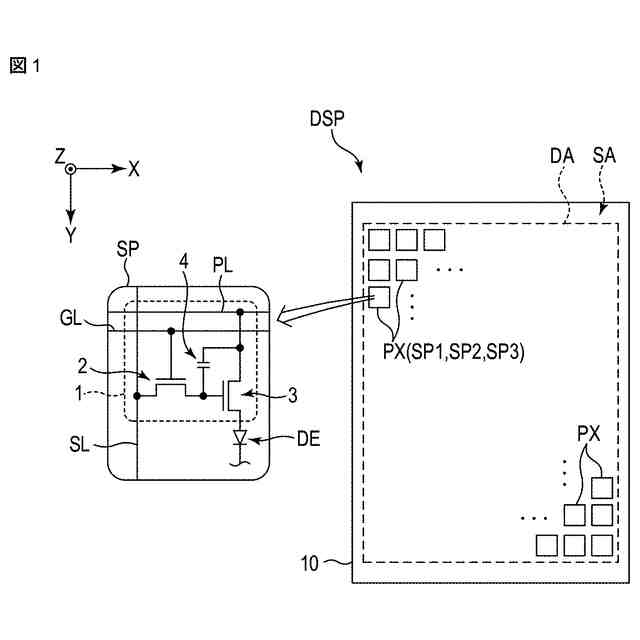

図1は、第1実施形態に係る表示装置の構成例を示す図である。

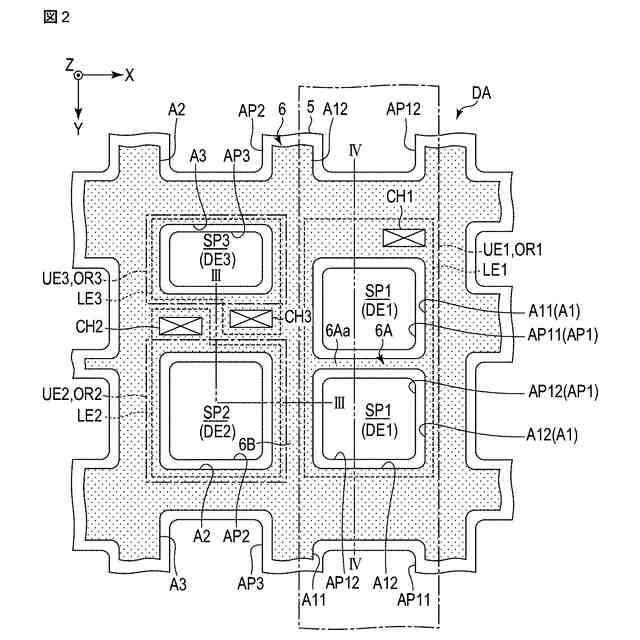

図2は、第1実施形態に係る副画素のレイアウトの一例を示す概略的な平面図である。
図3は、図2中のIII-III線に沿う表示装置の概略的な断面図である。

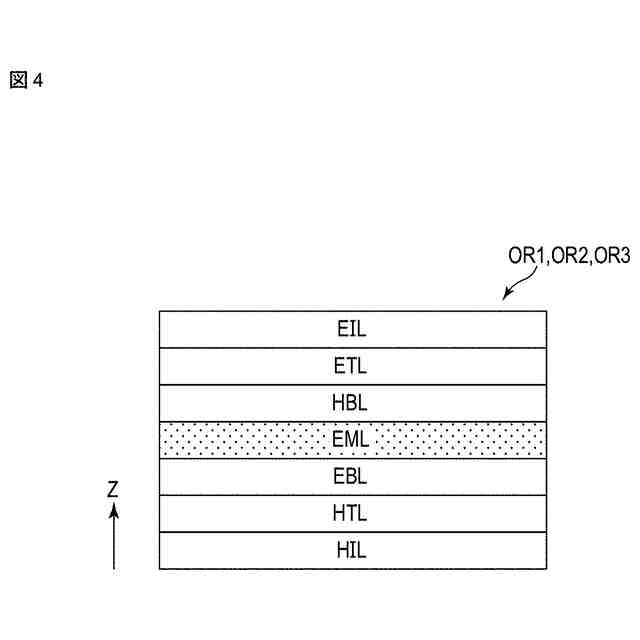

図4は、有機層に適用し得る層構造の一例を示す図である。

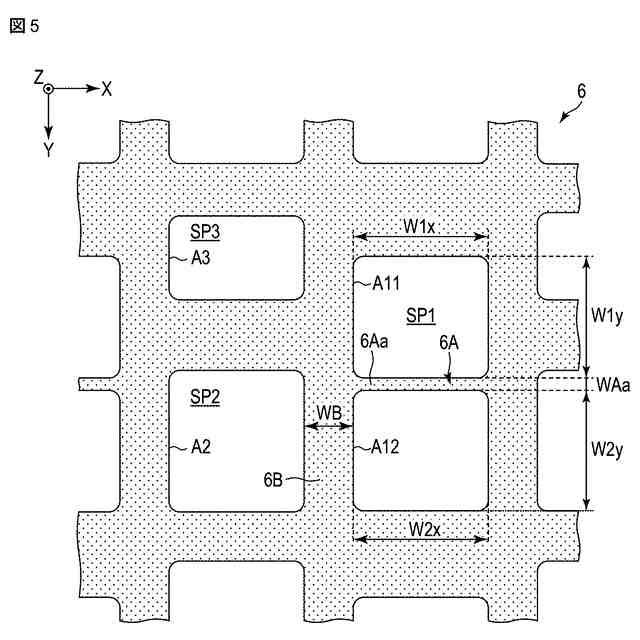

図5は、図2に示した隔壁の概略的な平面図である。

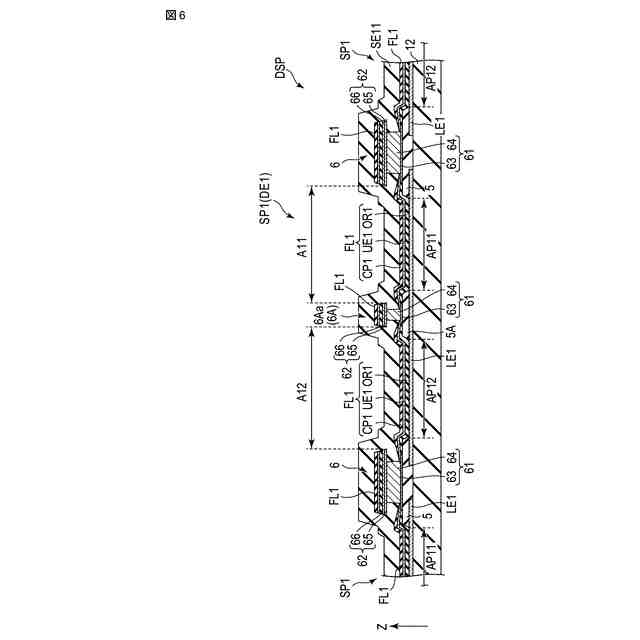

図6は、図2中のIV-IV線に沿う表示装置の概略的な断面図である。
図7は、第1実施形態に係る副画素のレイアウトの他の例を示す概略的な平面図である。

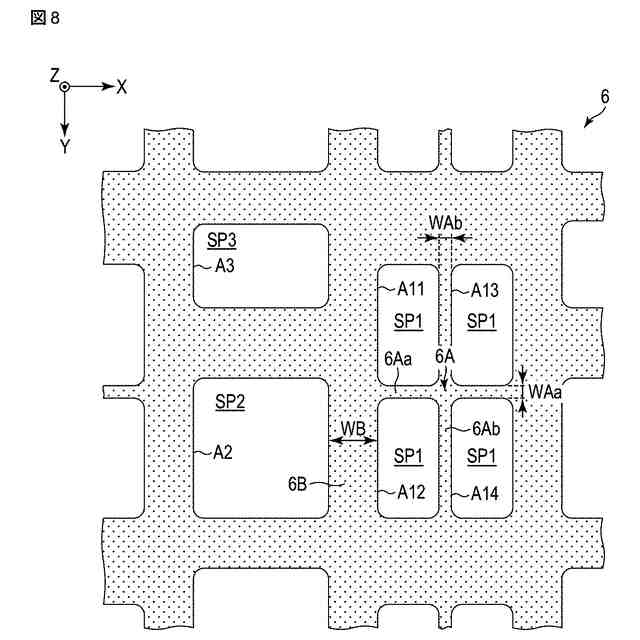

図8は、図7に示した隔壁の概略的な平面図である。
図9は、第2実施形態に係る副画素のレイアウトの一例を示す概略的な平面図である。
図10は、図9に示した隔壁の概略的な平面図である。
図11は、第2実施形態に係る副画素のレイアウトの他の例を示す概略的な平面図である。
図12は、図11に示した隔壁の概略的な平面図である。
【発明を実施するための形態】
【0008】
いくつかの実施形態について図面を参照しながら説明する。
開示はあくまで一例に過ぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同一または類似した機能を発揮する構成要素には同一の参照符号を付し、重複する詳細な説明を適宜省略することがある。
【0009】
なお、図面には、必要に応じて理解を容易にするために、互いに直交するX軸、Y軸およびZ軸を記載する。X軸に沿った方向をX方向(第2方向)と称し、Y軸に沿った方向をY方向(第1方向)と称し、Z軸に沿った方向をZ方向と称する。Z方向は、X方向とY方向を含む平面の法線方向である。また、Z方向と平行に各種要素を見ることを平面視という。
【0010】
各実施形態に係る表示装置は、表示素子として有機発光ダイオード(OLED)を備える有機エレクトロルミネッセンス表示装置であり、テレビ、パーソナルコンピュータ、車載機器、タブレット端末、スマートフォン、携帯電話端末、ウェアラブル端末等の各種の電子機器に搭載され得る。
(【0011】以降は省略されています)
