公開番号2025088313
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202939
出願日2023-11-30

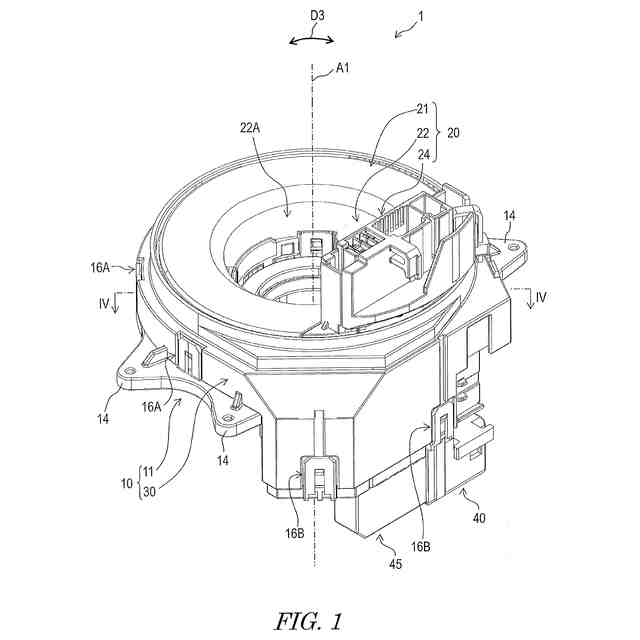

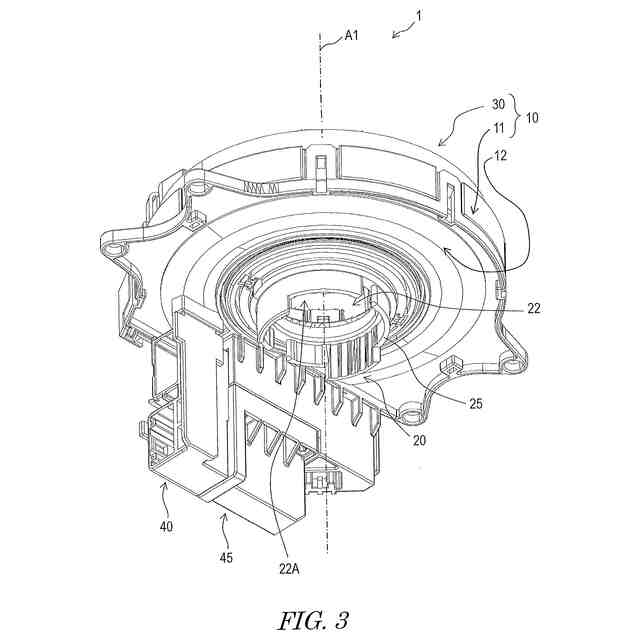

発明の名称回転コネクタ装置
出願人古河電気工業株式会社,古河AS株式会社
代理人個人,個人,個人
主分類H01R 35/04 20060101AFI20250604BHJP(基本的電気素子)
要約【課題】ロテータを回転するときの異音を抑止する。
【解決手段】回転コネクタ装置は、ステータと、ロテータと、支持床と、台座と、第1突起とを備える。ロテータは、ステータに対して回転軸線周りに回転可能に設けられる。支持床は、ロテータに接続され、ロテータとともに回転軸線周りに回転可能に設けられ、回転軸線の周りに巻回されるケーブルを支持するように構成される。台座は、ステータに接続され、支持床に対して回転軸に沿う軸方向に離間されて設けられる。第1突起は、支持床と台座とのうちの一方の部材に設けられ、支持床と台座とのうちの他方の部材に向けて突出し、他方の部材を摺動可能に支持するように構成される。他方の部材は、第1突起が回転軸周りの周方向に摺動可能に嵌め合わされる第1凹部を有する。

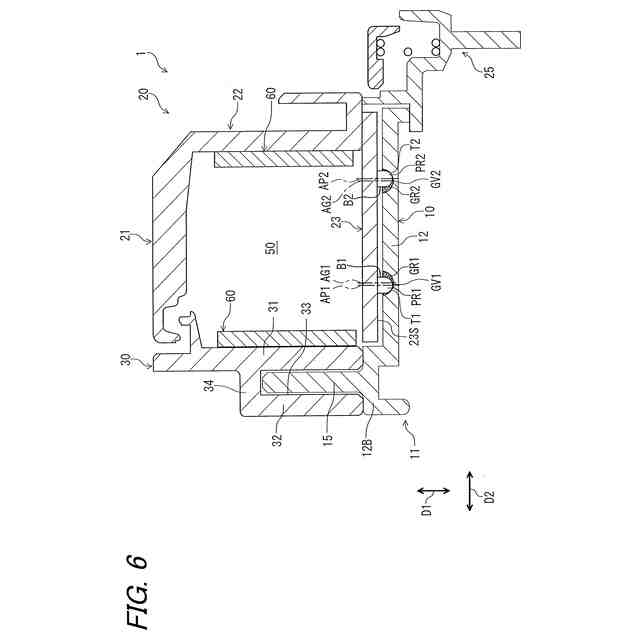

【選択図】図6
特許請求の範囲【請求項１】
ステータと、

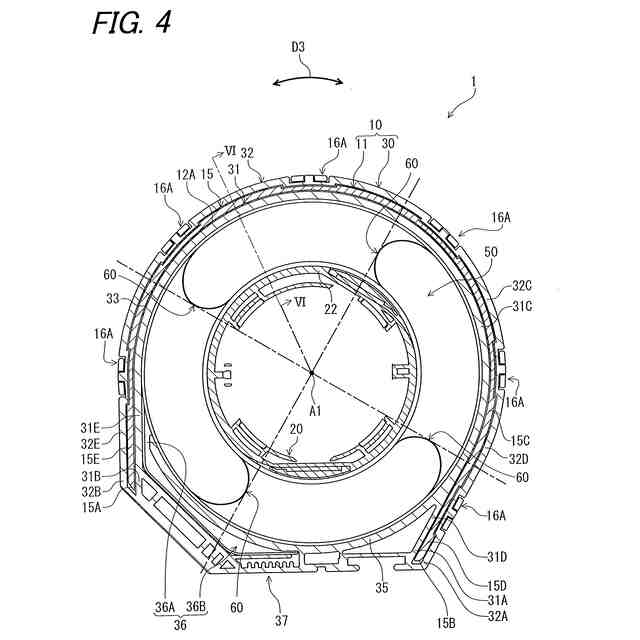

前記ステータに対して回転軸線周りに回転可能に設けられたロテータと、

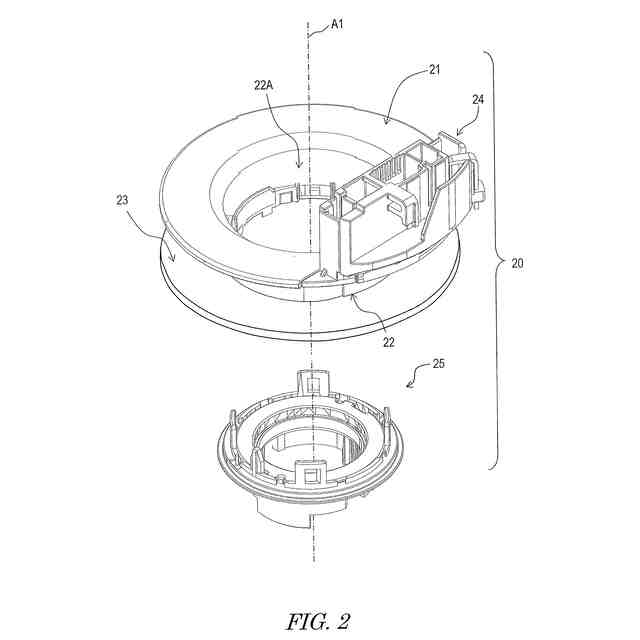

前記ロテータに接続され、前記ロテータとともに前記回転軸線周りに回転可能に設けられ、前記回転軸線の周りに巻回されるケーブルを支持するように構成される支持床と、

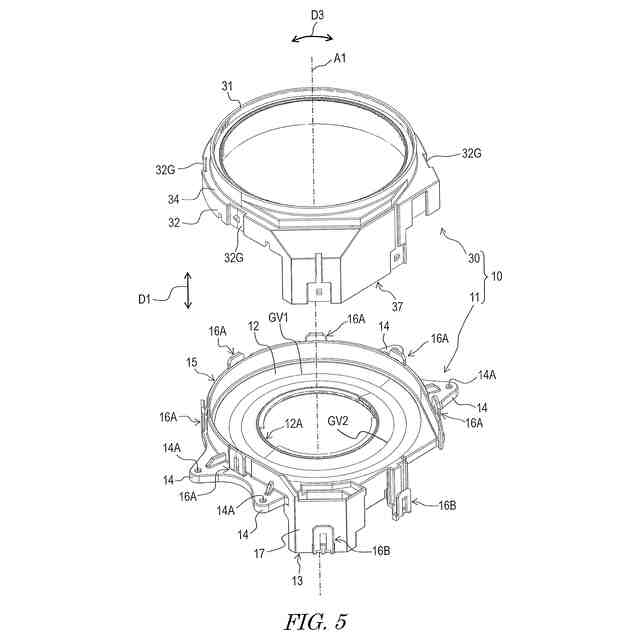

前記ステータに接続され、前記支持床に対して前記回転軸線に沿う軸方向に離間されて設けられるベースプレートと、
前記支持床と前記ベースプレートとのうちの一方の部材に設けられ、前記支持床と前記ベースプレートとのうちの他方の部材に向けて突出し、前記他方の部材を摺動可能に支持するように構成される第１突起と、
前記他方の部材に設けられ、前記第１突起が前記回転軸線周りの周方向に摺動可能に嵌め合わされるように構成される第１凹部と、
を備える、
回転コネクタ装置。
続きを表示（約 1,000 文字）【請求項２】

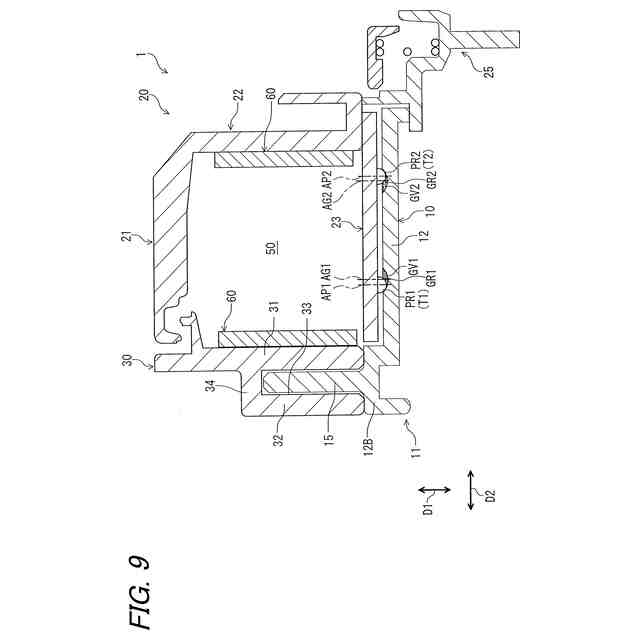

前記第１突起の先端部の前記回転軸線を通る断面は、第１中心軸線に対して実質的に対称な半オーバル形状を有し、
前記第１凹部の凹みの断面は、ドーム形状を有する、
請求項１に記載の回転コネクタ装置。
【請求項３】
前記第１凹部に設けられる潤滑剤をさらに備える、
請求項１に記載の回転コネクタ装置。
【請求項４】
前記他方の部材は、前記一方の部材に対して鉛直方向の下方に位置する、
請求項３に記載の回転コネクタ装置。
【請求項５】

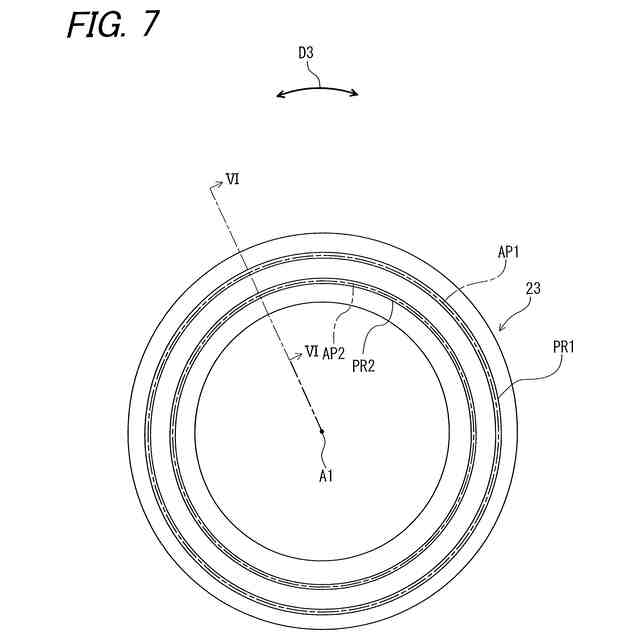

前記第１凹部は、前記軸方向に見て前記回転軸線を中心とする円環状の形状を有している、
請求項１から４のいずれかに記載の回転コネクタ装置。
【請求項６】

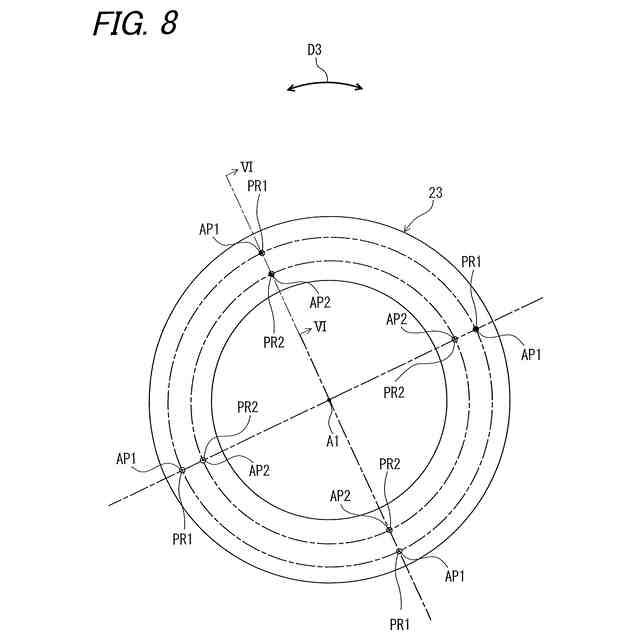

前記一方の部材に設けられ、前記他方の部材に向けて突出し、前記径方向に対して前記第１突起に離間する第２突起と、
前記他方の部材に設けられ、前記第２突起が前記回転軸線周りの周方向に摺動可能に嵌め合わされるように構成される第２凹部と、
をさらに備える、
請求項１に記載の回転コネクタ装置。
【請求項７】
前記第１突起の実質的に前記軸方向に延びる第１中心軸線は、前記第１凹部の前記径方向の第１中央から、前記径方向の第１方向にずれて設けられており、
前記第２突起の実質的に前記軸方向に延びる第２中心軸線は、前記第２凹部の前記径方向の第２中央から、前記第１方向とは反対の前記径方向の第２方向にずれて設けられている、
請求項６に記載の回転コネクタ装置。
【請求項８】
前記第１中心軸線と前記第２中心軸線とは、前記径方向において、前記第１中央と前記第２中央との間に位置する、
請求項７に記載の回転コネクタ装置。
【請求項９】
前記第１突起の先端部の前記回転軸線を通る断面は、第１中心軸線に対して実質的に対称な半オーバル形状を有し、
前記第２突起の先端部の前記回転軸線を通る断面は、第２中心軸線に対して実質的に対称な半オーバル形状を有し、
前記第１凹部の凹みの断面は、ドーム形状を有し、
前記第２凹部の凹みの断面は、ドーム形状を有する、
請求項６に記載の回転コネクタ装置。
【請求項１０】
前記第１凹部と前記第２凹部に設けられる潤滑剤をさらに備える、
請求項６に記載の回転コネクタ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願に開示される技術は、回転コネクタ装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
車両に用いられる回転コネクタ装置が知られている（例えば、特許文献１を参照）。特許文献１では、相対的に回転摺動する円盤（disk）（もしくは円環状盤(ring-shaped disk)）が突起によって支持する構造を開示している。
【先行技術文献】
【特許文献】
【０００３】
米国公開公報第2001/0044229A1号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
突起によって支持する構造だと、ロテータを回転するときに、円盤もしくは円環状盤が回転軸線に対する径方向に振動することによって異音が発生するおそれがある。
【０００５】
本願に開示される技術の課題は、ロテータを回転するときの異音を抑止することにある。
【課題を解決するための手段】
【０００６】
第１の特徴に係る回転コネクタ装置は、ステータと、ロテータと、支持床と、ベースプレートと、第１突起と、第１凹部とを備える。ロテータは、ステータに対して回転軸線周りに回転可能に設けられる。支持床は、ロテータに接続され、ロテータとともに回転軸線周りに回転可能に設けられ、回転軸線の周りに巻回されるケーブルを支持するように構成される。ベースプレートは、ステータに接続され、支持床に対して回転軸線に沿う軸方向に離間されて設けられる。第１突起は、支持床とベースプレートとのうちの一方の部材に設けられ、支持床とベースプレートとのうちの他方の部材に向けて突出し、他方の部材を摺動可能に支持するように構成される。第１凹部は、他方の部材に設けられ、第１突起が回転軸線周りの周方向に摺動可能に嵌め合わされるように構成される。
【０００７】
第１の特徴に係る回転コネクタ装置では、第１凹部が第１突起の回転軸線に対する径方向への移動を規制するため、ベースプレートまたは支持床の径方向の振動を抑止し、異音を抑止することができる。
【０００８】
第２の特徴に係る回転コネクタ装置は、第１の特徴に係る回転コネクタ装置において、第１突起の先端部の回転軸線を通る断面は、第１中心軸線に対して実質的に対称な半オーバル形状を有し、第１凹部の凹みの断面は、ドーム形状を有することを特徴とする。
【０００９】
第２の特徴に係る回転コネクタ装置では、第１突起の先端及び第１凹部を成形しやすいばかりでなく、第１突起が第１凹部に接触したときに、過度な応力が発生することが避けられる。
【００１０】
第３の特徴に係る回転コネクタ装置は、第１または第２の特徴に係る回転コネクタ装置において、第１凹部に設けられる潤滑剤をさらに備える。
（【００１１】以降は省略されています）
