公開番号2025074328
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025034801,2023171465
出願日2025-03-05,2018-02-14
発明の名称模型部品、及び、模型部品の製造方法
出願人株式会社バンダイ
代理人弁理士法人大塚国際特許事務所
主分類A63H 9/00 20060101AFI20250502BHJP(スポーツ;ゲーム;娯楽)
要約【課題】安定した品質でグラデーションが施された模型部品及びその製造方法を提供することを目的とする。
【解決手段】第1の色の第1の材料で形成された第1の層と、前記第1の層の少なくとも一部を覆うように形成された第2の層であって、前記第1の色とは異なる第2の色の第2の材料からなる第2の層とを有する模型部品であって、前記第2の層は少なくとも一部分の厚みが他の部分よりも薄く形成された領域を含むことを特徴とする模型部品。
【選択図】図1
特許請求の範囲【請求項１】
第１の色の第１の材料で形成された第１の層と、
前記第１の層の少なくとも一部を覆うように形成された第２の層であって、前記第１の色とは異なる第２の色の第２の材料からなる第２の層と
を有する模型部品であって、
前記第２の層は少なくとも一部分の厚みが他の部分よりも薄く形成された領域を含む
ことを特徴とする模型部品。
続きを表示（約 950 文字）【請求項２】
前記第１の色の濃度は前記第２の色の濃度よりも高いことを特徴とする請求項１に記載の模型部品。
【請求項３】
前記第１の色と前記第２の色とは、互いに同系色、類似色、または、反対色の関係を有する色であることを特徴とする請求項１または２に記載の模型部品。
【請求項４】
前記領域は、前記第１の色が前記第２の材料を透過して前記模型部品の外部から視認可能となる第１の厚さよりも薄い部分を含むように形成されていることを特徴とする請求項１から３のいずれか１項に記載の模型部品。
【請求項５】
前記第２の層は、前記領域において、前記第１の厚さよりも薄い第２の厚さから、前記第１の厚さに変化するように形成されていることを特徴とする請求項４に記載の模型部品。
【請求項６】
前記第２の厚さは、前記第１の厚さの半分の厚さである、請求項５に記載の模型部品。
【請求項７】
前記第１の層で覆われた、前記第２の材料からなる第３の層をさらに有することを特徴とする請求項１から６のいずれか１項に記載の模型部品。
【請求項８】
前記模型部品は、該模型部品が他の模型部品と組み合わされて完成品を構成する場合に前記完成品の外観を構成する面において、前記模型部品を固定するためのランナーと前記第２の層及び前記第３の層が接続することを特徴とする請求項７に記載の模型部品。
【請求項９】
前記第１の層は、前記模型部品が前記完成品を構成する場合に前記完成品の外観を構成しない面においてランナーと接続することを特徴とする請求項８に記載の模型部品。
【請求項１０】
模型部品の製造方法であって、
第１の色の第１の材料を用いて第１の層を成形する第１の工程と、
前記第１の層の少なくとも一部を覆うように、前記第１の色とは異なる第２の色の第２の材料を用いて第２の層を成形する第２の工程と
を含み、
前記第２の工程では、少なくとも一部分の厚みが他の部分よりも薄く形成された領域を含むように前記第２の層が成形されることを特徴とする製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、模型部品及び模型部品の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
いわゆるプラモデル（登録商標）と呼ばれるような組み立て模型の部品（パーツとも言う）、例えば、玩具の顔に着色する際は、一か所一か所、人の手で色を塗ったり、彩色個所に開口部が設けられたマスクを利用してスプレーで塗装したりすることが行われている（特許文献１を参照）。また、複数の印刷機とコンベアを備えた彩色装置を利用して塗装を自動化したものも提案されている（特許文献２を参照）。
【先行技術文献】
【特許文献】
【０００３】
実公平3-34226号公報
特開平8-47585号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、色が段階的に濃くなっていくようなグラデーションを施すには技量が必要であり、品質を安定させるのは困難である。また、塗装用の彩色装置を用いる場合、追加の設備投資や、設備が大型化するという問題もある。
【０００５】
そこで、本発明は、安定した品質でグラデーションが施された模型部品及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための本発明は、模型部品であって、
第１の色の第１の材料で形成された第１の層と、
前記第１の層の少なくとも一部を覆うように形成された第２の層であって、前記第１の色とは異なる第２の色の第２の材料からなる第２の層と
を有する模型部品であって、
前記第２の層は少なくとも一部分の厚みが他の部分よりも薄く形成された領域を含むことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、安定した品質でグラデーションが施された模型部品及びその製造方法を提供することができる。
【図面の簡単な説明】
【０００８】

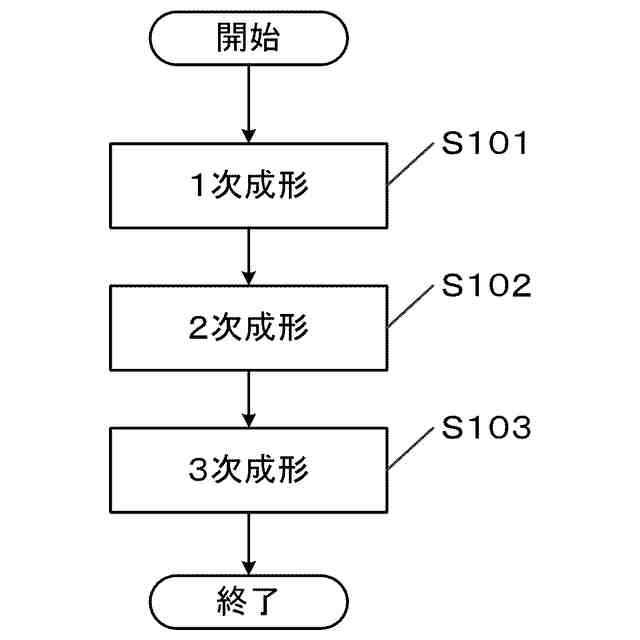

発明の実施形態に対応する模型部品の製造方法の一例を示すフローチャートである。
発明の実施形態に対応する模型部品の構造説明するための図である。
発明の実施形態に対応する模型部品の断面構造を説明するための図である。

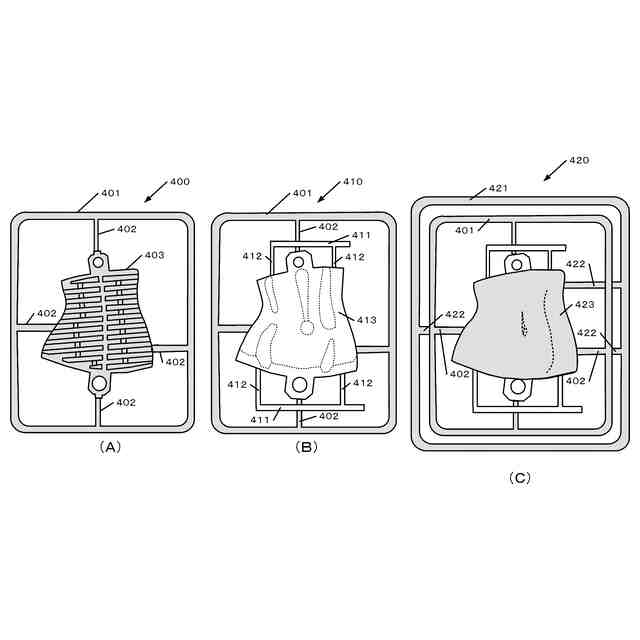

発明の実施形態に対応する模型部品の製造方法に従って作製される成形物を説明するための図である。
【発明を実施するための形態】
【０００９】
以下、発明の例示的な実施形態について図面を参照して説明する。なお、各図において、同じ参照符号は、同じ要素を示している。また、各図において、紙面に対する上下左右方向を、本実施形態における部品（またはパーツ）の上下左右方向として、本文中の説明の際に用いることとする。なお本発明は、以下に説明する実施形態おいて成形材料としてポリスチレンを例示するがこれに限定されず、他の材質（ポリエチレン、ＡＢＳ等の熱可塑性樹脂、熱硬化性樹脂、金属等）の利用を排除するものではない。
【００１０】
まず、発明の実施形態に対応する模型部品の製造方法を、図１のフローチャートに従って説明する。Ｓ１０１では、模型部品の骨格部分を構成する１次成形層を形成するための１次成形を行う。１次成形層の成形材料（素材）としては、強化ポリスチレン（KPS）を使用することができる。次に、S１０２では、１次成形層の上側に、１次成形層を覆うように2次成形層を形成するための2次成形を行う。２次成形層の成形材料としては例えば汎用ポリスチレン（GPPS）または耐衝撃性ポリスチレン（HIPS）を使用することができる。続くS１０３では、２次成形層の上側に、２次成形層を覆うように３次成形層を形成するための３次成形を行う。３次成形層の成形材料は、１次成形層と同様のKPSを使用することができる。３次成形層は模型部品の外側表面を形成することになるが、その厚みは部分的に異なっており、薄く形成されている部分は、その下側に形成された２次成形層の色が透ける程度の薄さで形成されている。
（【００１１】以降は省略されています）
