発明の名称通信制御装置及び基地局制御方法
出願人富士通株式会社
代理人弁理士法人フィールズ国際特許事務所
主分類H04L 41/084 20220101AFI20250220BHJP(電気通信技術)
要約【課題】実行ファイルの送受信に伴うネットワークの負荷を抑制することを可能とする通信制御装置及び基地局制御方法を提供する。
【解決手段】管理装置から複数の仮想マシンが生成された物理マシン内の第1仮想マシンに対して第1ファイルの送信を行うことを示す送信通知を受信する受信部と、前記送信通知の受信に応じて、前記第1仮想マシンと同一の物理マシンに生成された第1仮想マシンとは異なる仮想マシンのいずれか1つである第2仮想マシンが前記第1ファイルを記憶しているか否かを判定する判定部と、前記第2仮想マシンが前記第1ファイルを記憶していると判定した場合、前記第2仮想マシンが記憶している前記第1ファイルを前記第1仮想マシンに送信する送信部と、を有する。
【選択図】図8
特許請求の範囲【請求項１】
管理装置から複数の仮想マシンが生成された物理マシン内の第１仮想マシンに対して第１ファイルの送信を行うことを示す送信通知を受信する受信部と、
前記送信通知の受信に応じて、前記第１仮想マシンと同一の前記物理マシンに生成された前記第１仮想マシンとは異なる仮想マシンのいずれか１つである第２仮想マシンが前記第１ファイルを記憶しているか否かを判定する判定部と、
前記第２仮想マシンが前記第１ファイルを記憶していると判定した場合、前記第２仮想マシンが記憶している前記第１ファイルを前記第１仮想マシンに送信する送信部と、を有する、
ことを特徴とする通信制御装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１において、
前記受信部は、前記管理装置から前記第１仮想マシンに送信された前記送信通知を前記第１仮想マシンから受信する、
ことを特徴とする通信制御装置。
【請求項３】
請求項１において、
前記送信部は、前記第２仮想マシンが前記第１ファイルを記憶していないと判定した場合、前記第１ファイルの送信を要求する送信要求を前記管理装置に送信する、
ことを特徴とする通信制御装置。
【請求項４】
請求項１において、
前記送信部は、前記第２仮想マシンが記憶している前記第１ファイルを前記第１仮想マシンに送信した場合、前記第１ファイルが前記第１仮想マシンに記憶されたことを示す完了通知を前記管理装置に対して送信する、
ことを特徴とする通信制御装置。
【請求項５】
請求項４において、
前記送信部は、前記第１仮想マシンに対して前記完了通知を送信し、
前記第１仮想マシンは、受信した前記完了通知を前記管理装置に送信する、
ことを特徴とする通信制御装置。
【請求項６】
請求項１において、
前記判定部は、前記第２仮想マシンが前記第１ファイルを記憶していないと判定した場合、前記第１仮想マシン及び前記第２仮想マシンと異なる第３仮想マシンが前記第１ファイルを記憶しているか否かを判定し、
前記送信部は、前記第３仮想マシンが前記第１ファイルを記憶していると判定した場合、前記第３仮想マシンが記憶している前記第１ファイルを前記第１仮想マシンに送信する、
ことを特徴とする通信制御装置。
【請求項７】
請求項６において、
前記送信部は、前記第３仮想マシンが前記第１ファイルを記憶していないと判定した場合、前記第１ファイルの送信を要求する送信要求を前記管理装置に送信する、
ことを特徴とする通信制御装置。
【請求項８】
請求項１において、
前記管理装置と前記物理マシンは、ネットワークを介して互いに接続され、
前記物理マシン内の複数の前記仮想マシンのそれぞれは、仮想基地局を形成し、無線ユニットに接続される、
ことを特徴とする通信制御装置。
【請求項９】
管理装置から複数の仮想マシンが生成された物理マシン内の第１仮想マシンに対して第１ファイルの送信を行うことを示す送信通知を受信し、
前記送信通知の受信に応じて、前記第１仮想マシンと同一の前記物理マシンに生成された前記第１仮想マシンとは異なる仮想マシンのいずれか１つである第２仮想マシンが前記第１ファイルを記憶しているか否かを判定し、
前記第２仮想マシンが前記第１ファイルを記憶していると判定した場合、前記第２仮想マシンが記憶している前記第１ファイルを前記第１仮想マシンに送信する、
処理をコンピュータが実行することを特徴とする基地局制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信制御装置及び基地局制御方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
第５世代移動体通信（以下、単に５Ｇとも呼ぶ）の通信規格に対応する通信システム（以下、単に通信システムとも呼ぶ）において、基地局装置を制御するＯＰＳ（ＯｐｅｒａｔｉｏｎＳｙｓｔｅｍ）は、例えば、基地局装置を構成するＣＵ（ＣｅｎｔｒａｌＵｎｉｔ）やＲＵ（ＲａｄｉｏＵｎｉｔ）に対して実行ファイル（ＬＭ：ＬｏａｄＭｏｄｕｌｅ）を送信する。そして、ＣＵやＲＵは、例えば、ＯＰＳから受信した実行ファイルを実行することによって、端末装置との間の通信（無線通信）やコアネットワーク（ＣＮ：ＣｏｒｅＮｅｔｗｏｒｋ）との間における通信を行う（例えば、特許文献１乃至３参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平７－３１９７８４号公報
特開２００５－０７０９８７号公報
特開２０１１－１４１６３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、近年では、例えば、単一の物理マシンであるＭＰＣＳ（ＭＰｌａｎｅＣｌｉｅｎｔＳｅｒｖｅｒ）に構築された複数の仮想マシン（ＶＭ：ＶｉｒｔｕａｌＭａｃｈｉｎｅ）のそれぞれを用いることによって、ＭＰＣＳにおいて複数の仮想的な基地局装置（以下、仮想基地局装置とも呼ぶ）を構築する場合がある。
【０００５】
しかしながら、ＯＰＳは、この場合、例えば、複数の仮想基地局装置のそれぞれに対して実行ファイルを送信する必要がある。そのため、ＯＰＳとＭＰＣＳとの間におけるネットワークでは、例えば、送受信が行われる実行ファイルのデータ量が増大し、実行ファイル以外の通信データの送受信が制限される可能性がある。
【０００６】
そこで、一つの側面では、本発明は、実行ファイルの送受信に伴うネットワークの負荷を抑制することを可能とする通信制御装置及び基地局制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
実施の形態の一態様における通信制御装置は、管理装置から複数の仮想マシンが生成された物理マシン内の第１仮想マシンに対して第１ファイルの送信を行うことを示す送信通知を受信する受信部と、前記送信通知の受信に応じて、前記第１仮想マシンと同一の前記物理マシンに生成された前記第１仮想マシンとは異なる仮想マシンのいずれか１つである第２仮想マシンが前記第１ファイルを記憶しているか否かを判定する判定部と、前記第２仮想マシンが前記第１ファイルを記憶していると判定した場合、前記第２仮想マシンが記憶している前記第１ファイルを前記第１仮想マシンに送信する送信部と、を有する。
【発明の効果】
【０００８】
一つの側面によれば、実行ファイルの送受信に伴うネットワークの負荷を抑制することが可能になる。
【図面の簡単な説明】
【０００９】
図１は、通信システム１０の構成について説明する図である。
図２は、ＭＰＣＳ１のハードウエア構成を説明する図である。

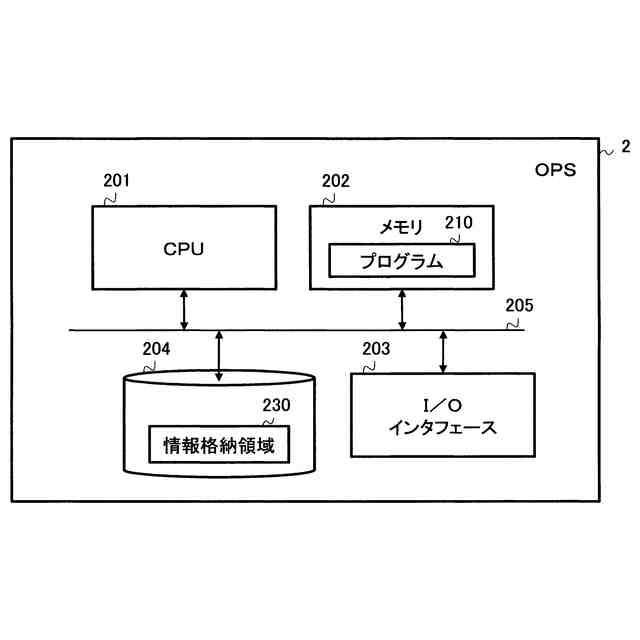

図３は、ＯＰＳ２のハードウエア構成を説明する図である。

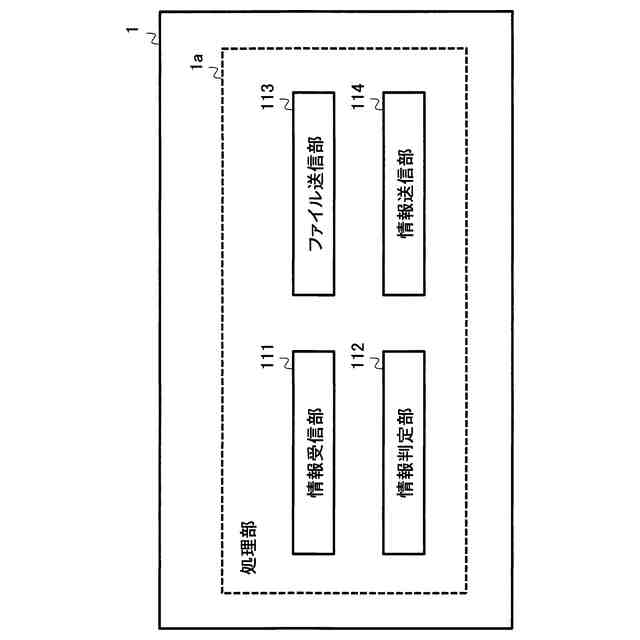

図４は、第１の実施の形態におけるＭＰＣＳ１の機能について説明する図である。
図５は、第１の実施の形態におけるＭＰＣＳ１の機能について説明する図である。

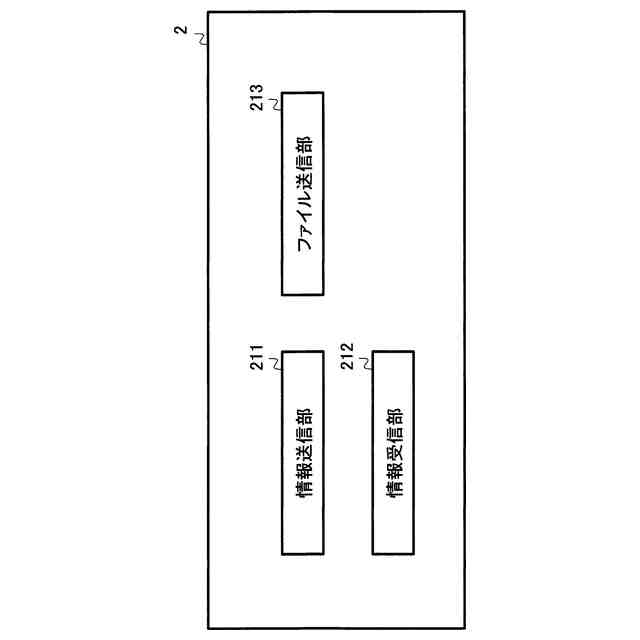

図６は、第１の実施の形態におけるＯＰＳ２の機能について説明する図である。
図７は、第１の実施の形態におけるファイル管理処理の概略を説明するフローチャート図である。
図８は、第１の実施の形態におけるファイル管理処理の詳細について説明するシーケンスチャート図である。
図９は、第１の実施の形態におけるファイル管理処理の詳細について説明するシーケンスチャート図である。
図１０は、第１の実施の形態におけるファイル管理処理の詳細について説明するシーケンスチャート図である。
図１１は、第１の実施の形態におけるファイル管理処理の詳細について説明するシーケンスチャート図である。
図１２は、第１の実施の形態におけるファイル管理処理の詳細について説明するシーケンスチャート図である。
図１３は、送信通知１３１の具体例について説明する図である。
図１４は、削除等禁止要求１３２の具体例について説明する図である。
図１５は、存在通知１３３の具体例について説明する図である。
図１６は、完了通知１３４の具体例について説明する図である。
図１７は、送信要求１３５の具体例について説明する図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本開示の実施の形態について説明する。しかしながら、かかる説明は限定的な意味に解釈されるべきではなく、特許請求の範囲に記載の主題を限定するものではない。また、本開示の趣旨及び範囲から逸脱することがなく様々な変更や置換や改変をすることができる。また、異なる実施の形態を適宜組み合わせることができる。
