発行日2025-10-14
公報種別意匠公報(S)
登録番号1726843
登録日2022-09-29
意匠に係る物品岩石切断機用サンプル固定治具
意匠分類K7-19200(金属加工機械、木材加工機械等)
出願番号2022005633
出願日2022-03-18
意匠権者住友金属鉱山株式会社,SUMITOMO METAL MINING CO.,LTD.
代理人個人,個人,個人

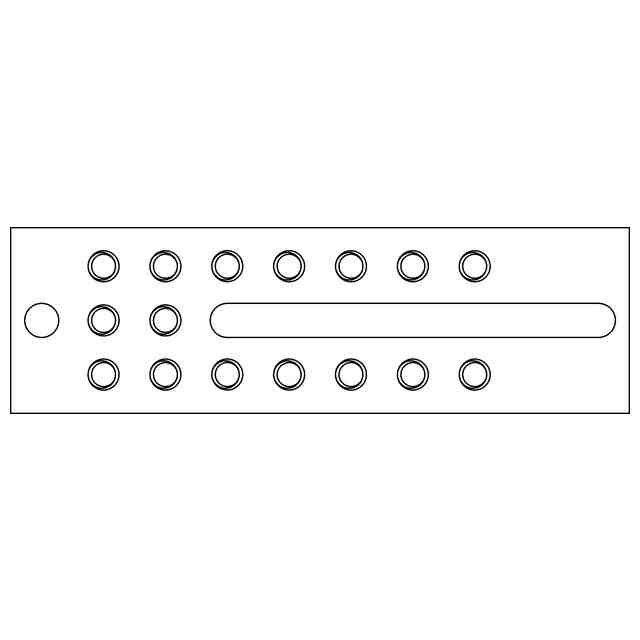

意匠に係る物品の説明本物品は、岩石切断機用のサンプル固定治具であって、岩石切断機本体に設けられた1軸方向で押圧するクランプ部で固定することができない不定形の岩石を固定するものである。詳しくは、「使用状態を示す参考図1」及び「同2」に示すとおり、岩石切断機本体のクランプ部の受け板及び押し板にボルトで固定され、16カ所に設けられたネジ穴の少なくとも3か所に長軸のボルトをネジ込み、底面から出てくるボルトの先端部によって、不定形のサンプルを固定するものである。本物品は、16カ所に設けられたネジ穴によって切断機が本来備えているサンプルを固定する領域をカバーすることが可能であり、その範囲内で、サンプルがどのような形状であっても、適切な押圧点を選択することで、サンプルを充分に固定することができ、ダイヤモンドカッターの破損など、作業上の問題の発生を防止することができる。
意匠の説明背面図は正面図と、また、右側面図は左側面図と、それぞれ同一に表れるため省略する。
