意匠に係る物品ジャバラ
意匠分類K7-1900(金属加工機械、木材加工機械等)
出願番号2024021923
出願日2024-10-22
意匠権者株式会社三和プレス工業所
代理人個人

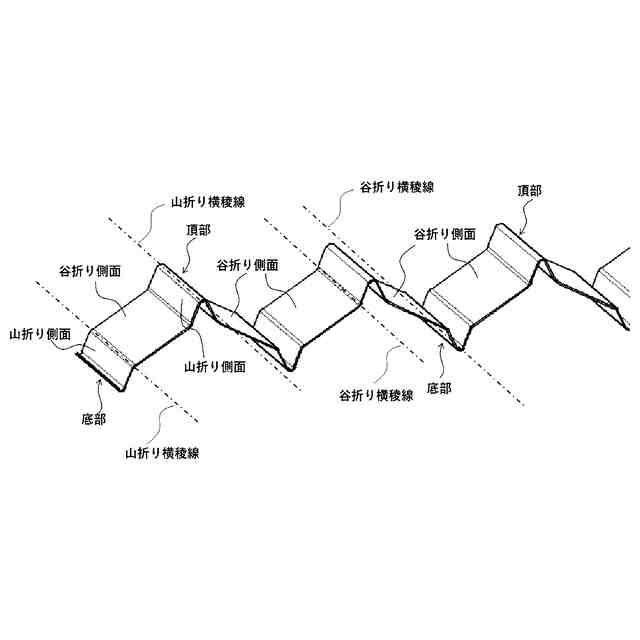

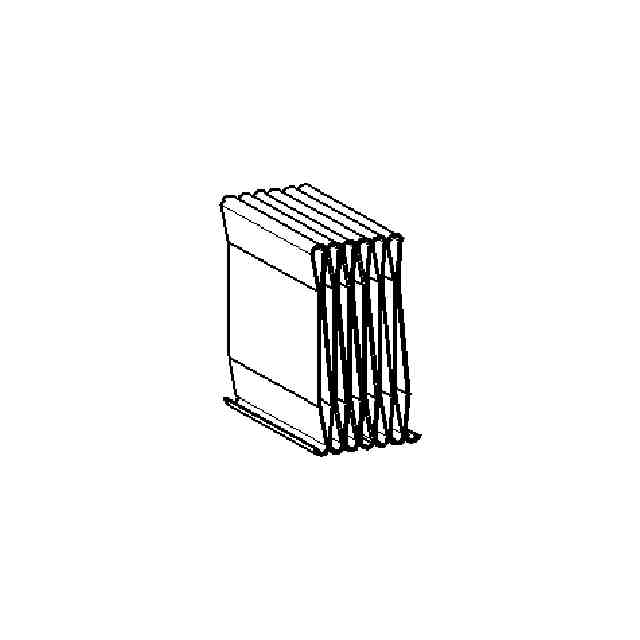

意匠に係る物品の説明本物品は工作機械がワークを加工する際に発生する切粉等が、工作機械の開口部やレール等に侵入するのを防ぐ、薄板金属の平型ジャバラ(折型ジャバラ)である。平型ジャバラは山折りと谷折りとを交互にして形成されるが、薄板金属で平型ジャバラを形成した場合、ジャバラの伸縮により山折りの頂部や谷折りの底部に塑性変形応力がかかるため頂部や底部の耐久性が課題となる。本ジャバラを正面から見た場合、各部の名称を示す参考斜視図に示すように、山折り横稜線を基準に鋭角の山折り、次に谷折り横稜線を基準に鈍角の谷折り、次に山折り横稜線を基準に鈍角の山折りにより、頂部から底部の間に、山折り側面と谷折り側面と山折り側面が連続する略三角形状である。本ジャバラは係る略三角形状が波状に連続する薄板金属の平型ジャバラである。本ジャバラは伸縮したときに谷折りの鈍角と山折りの鈍角の拡大・縮小により、頂部と底部の開閉角度が抑制される。これにより頂部と底部とにかかる応力が緩和されを塑性変形が防止され、薄板金属の平型ジャバラの耐久性が確保される。

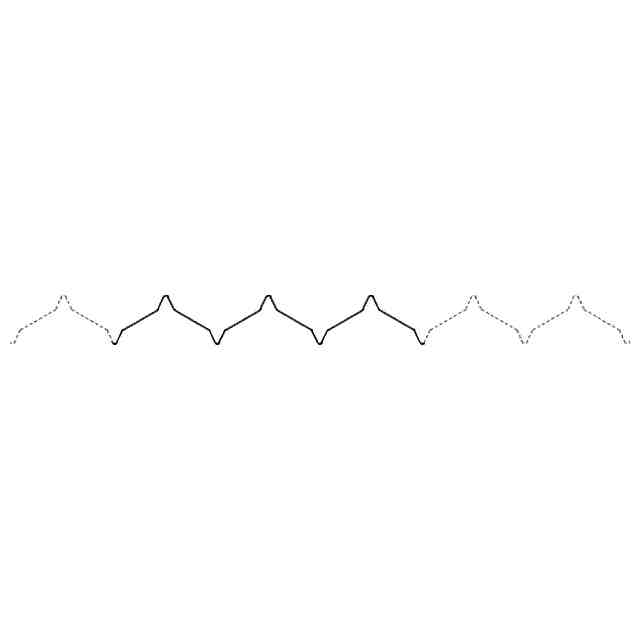

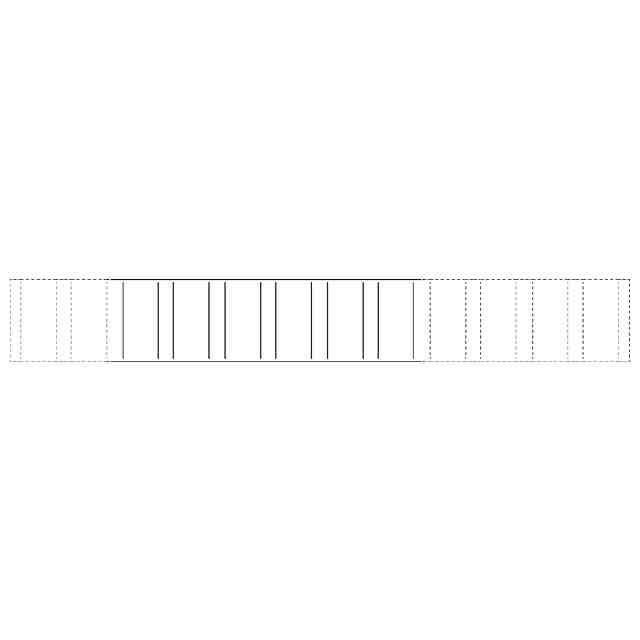

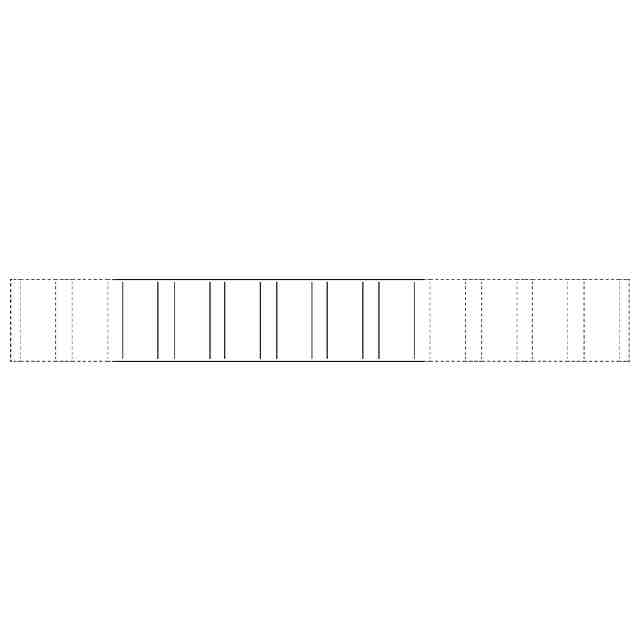

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。背面図は正面図と対称に表れるため省略する。左側面図は右側面図と同一であることから省略する。
