発行日2025-02-17
公報種別意匠公報(S)
登録番号1791328
登録日2025-02-06
意匠に係る物品カムユニット
意匠分類K7-19100(金属加工機械、木材加工機械等)
出願番号2024015314
出願日2024-07-24
意匠権者三協オイルレス工業株式会社
代理人

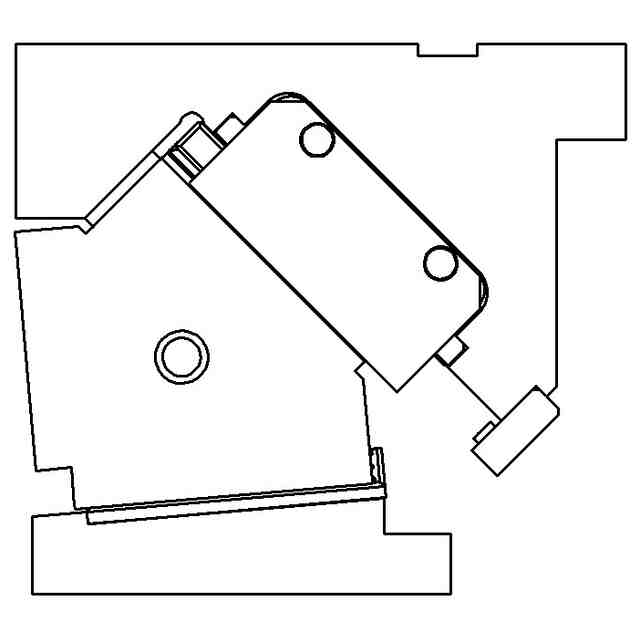

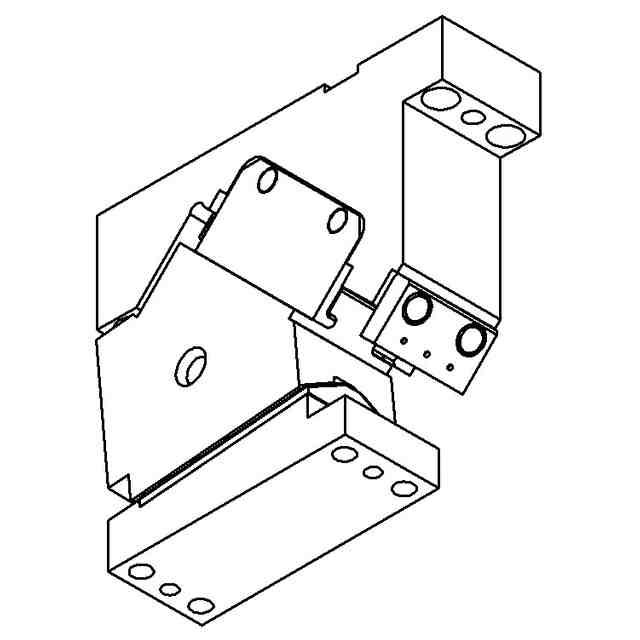

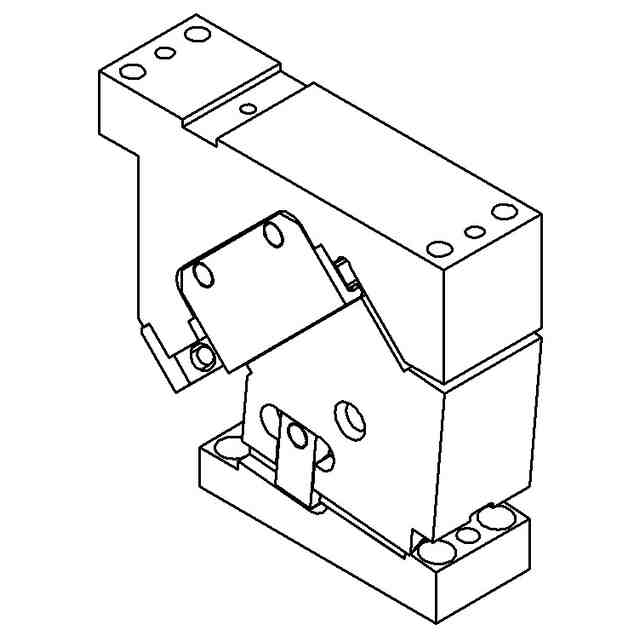

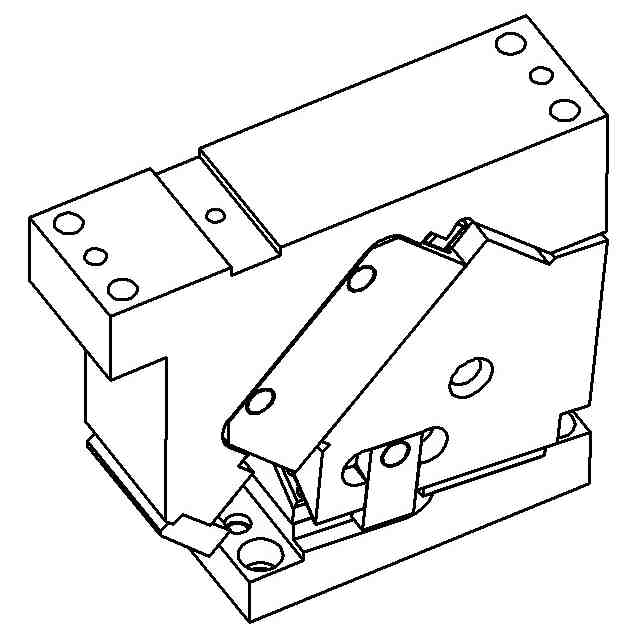

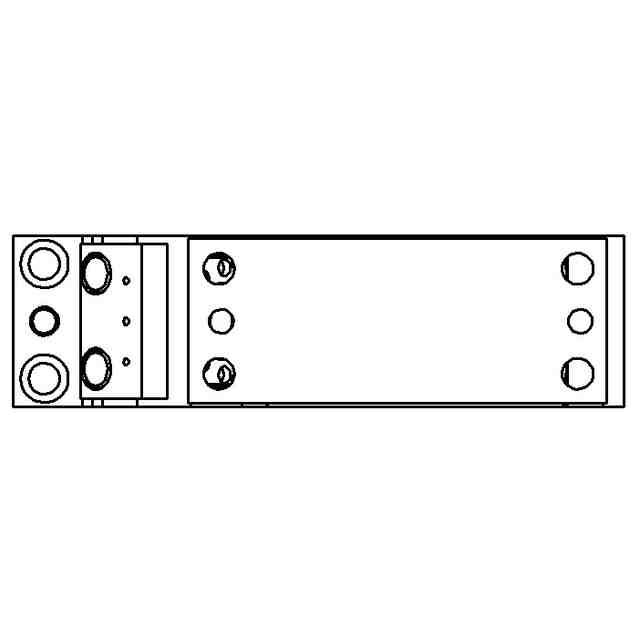

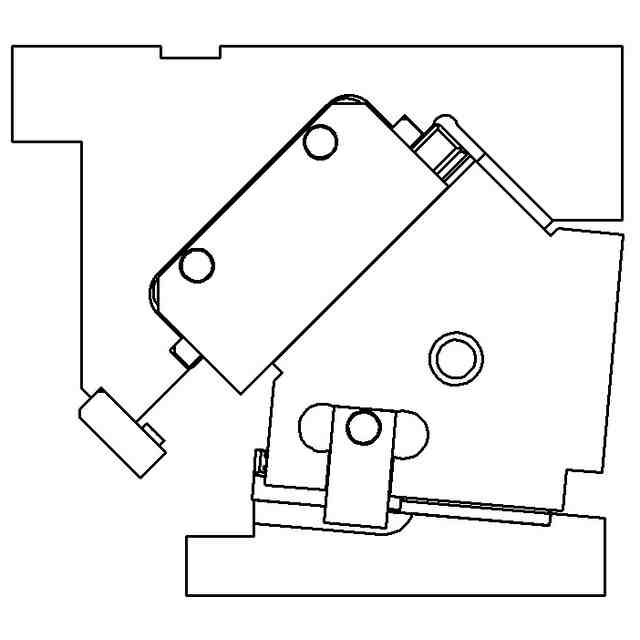

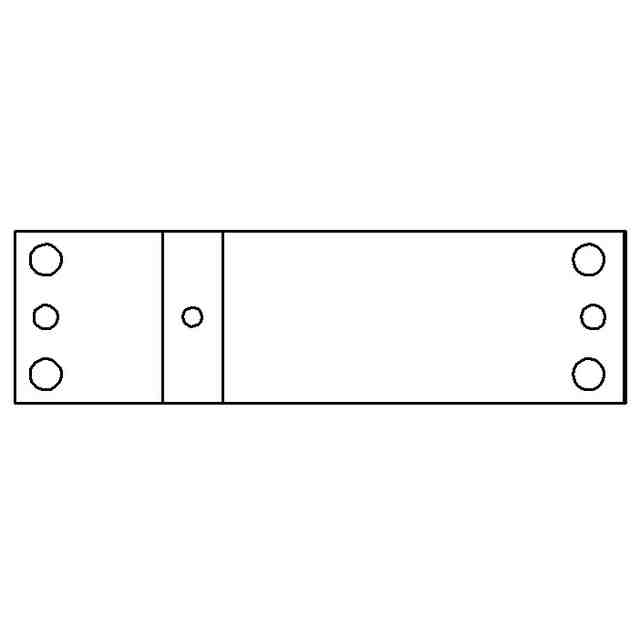

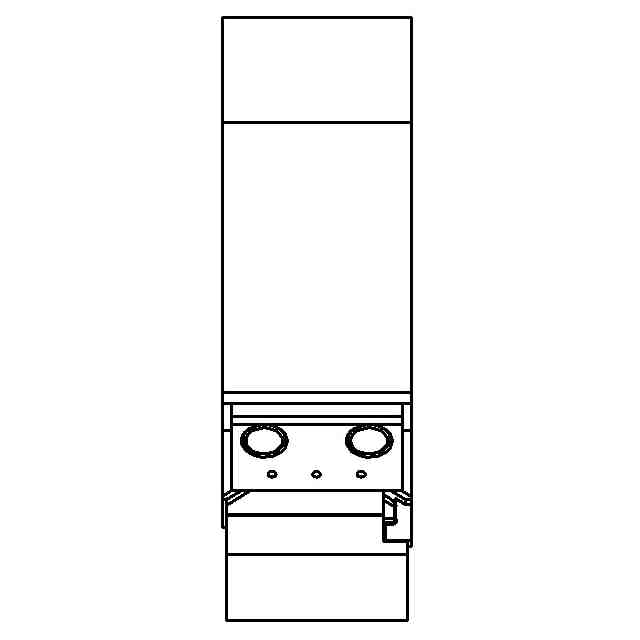

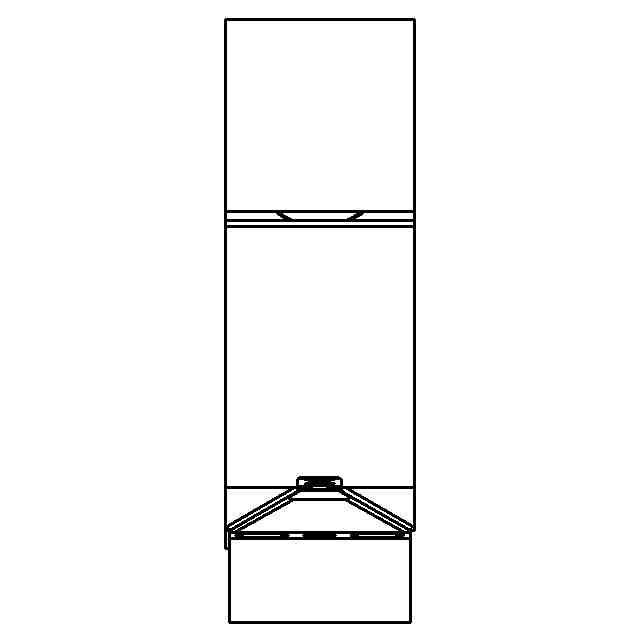

意匠に係る物品の説明本物品は、例えば、自動車用のボディフレームに穴を開けるために使用されるカムユニットである。本物品は、移動金型(上側)と固定金型(下側)とからなるプレス金型において、移動金型に固定された取付ベースと、この取付ベースに支持され弾性部材で戻り方向に付勢されて所定のストロークで所定方向に往復移動されるカムスライダーと、このカムスライダーを当接面で作用方向に移動させるもので固定金型に固定されるカムドライバーとからなるものである。このカムスライダーの先端部に孔開け用のパンチ工具(リテーナ)を取り付けて、移動金型を上下方向に往復移動させることで、カムスライダーのパンチでボディフレームに穴を開けるものである。
意匠の説明
この意匠をJ-PlatPatで参照する
