意匠ウォッチ

発行日2025-02-27
公報種別意匠公報(S)
登録番号1792176
登録日2025-02-18
意匠に係る物品シール部材
意匠分類K7-1900(金属加工機械、木材加工機械等)
出願番号2024019068
出願日2024-09-17
意匠権者三和テクノ株式会社
代理人個人,個人

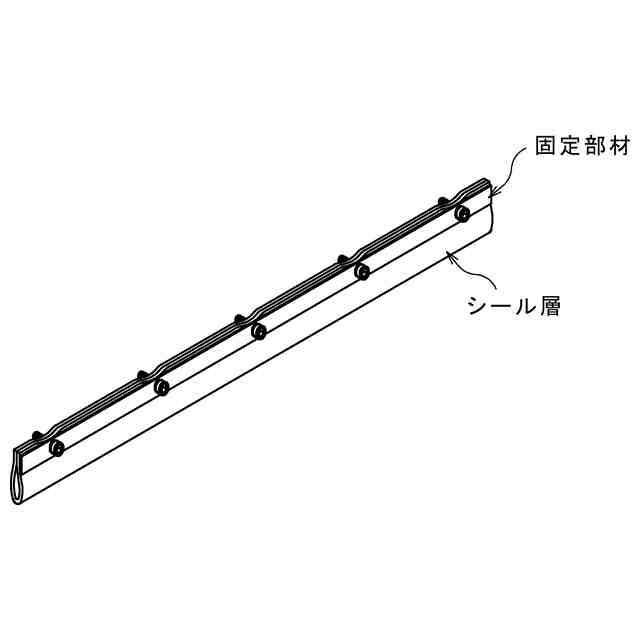

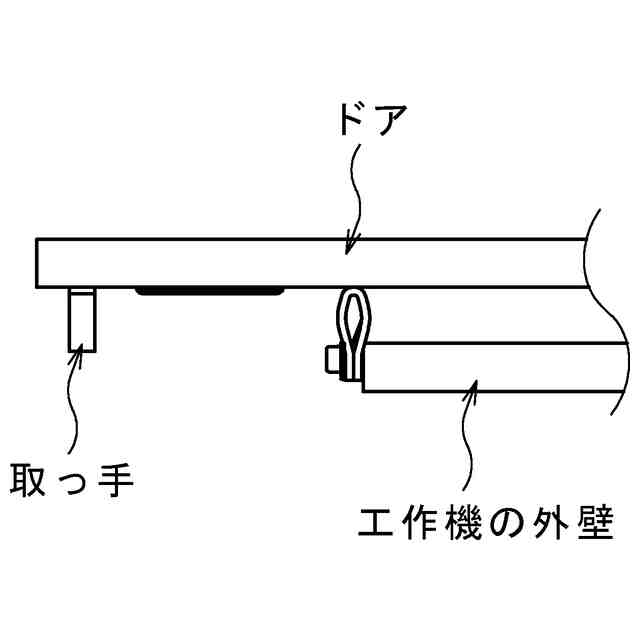

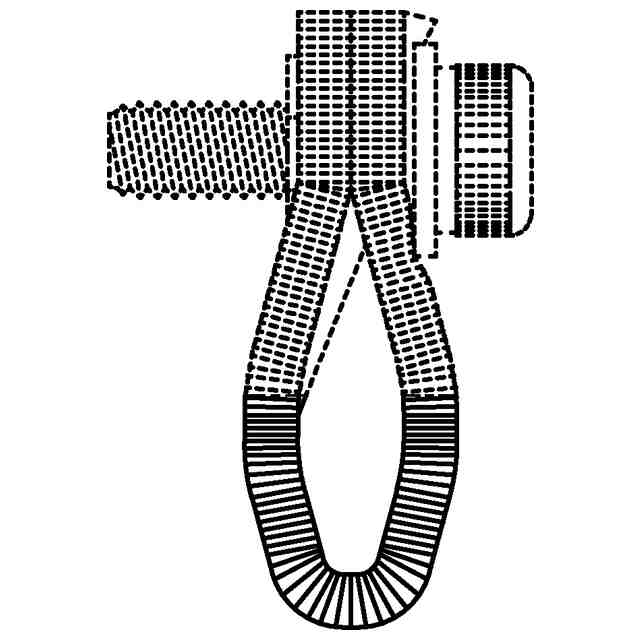

意匠に係る物品の説明本物品は、工作機等において、間隔を空けて相対的にスライドする部材間のすき間をシールするシール部材である。本物品は、各部の機能を示す参考斜視図に示されているように、内部空間を有する筒状に折り返されたシール層を有する。シール層における折り返された側縁同士は、固定部材で固定されている。拡大左側面図に示されているように、シール層は、多数のパイル糸を含むカットパイル層である。多数のパイル糸は、毛先を外部に向けつつ密集して配置されている。使用状態を示す参考図に示されているように、本物品は、例えば工作機の外壁とドアとの隙間を埋めるように配置され、ドアを閉めた際にその隙間から工作機外に、工作機内の切削屑(切粉)、切削液・切削油などが流出、漏れることなどを多数のカットパイル糸により防止する。

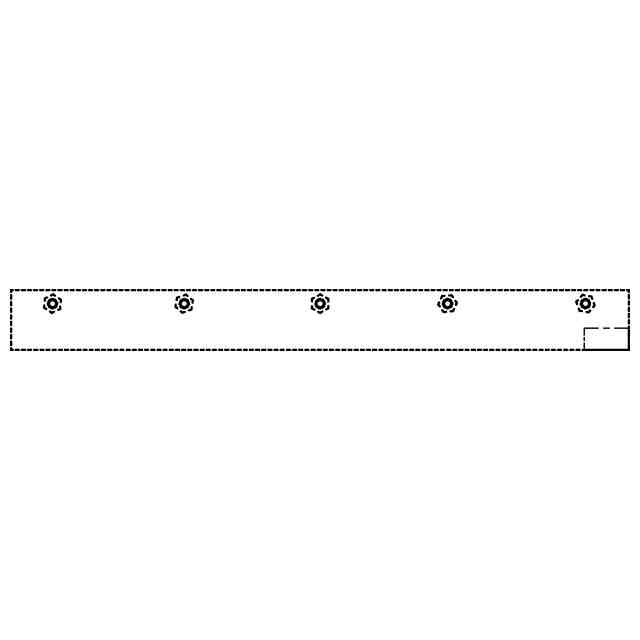

意匠の説明拡大左側面図を含めて、実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
