発行日2025-10-28
公報種別意匠公報(S)
登録番号1811591
登録日2025-10-20
意匠に係る物品シール部材
意匠分類K9-1191(産業用機械器具汎用部品及び付属品)
出願番号2025008682
出願日2025-04-30
意匠権者三和テクノ株式会社
代理人個人,個人

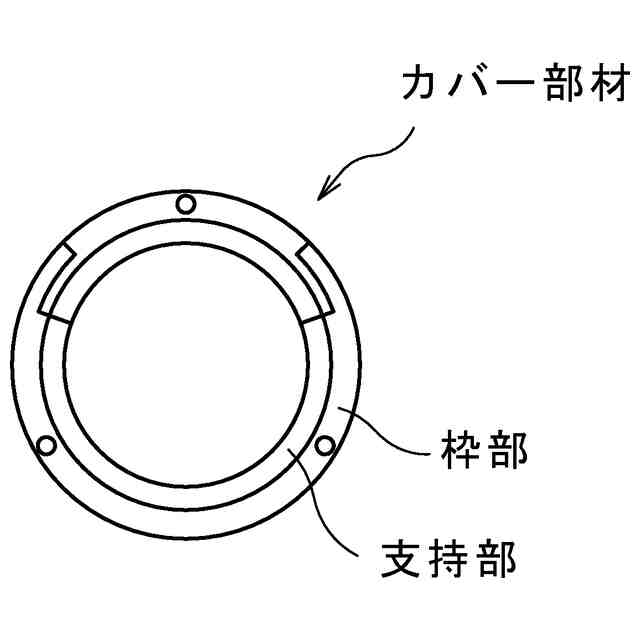

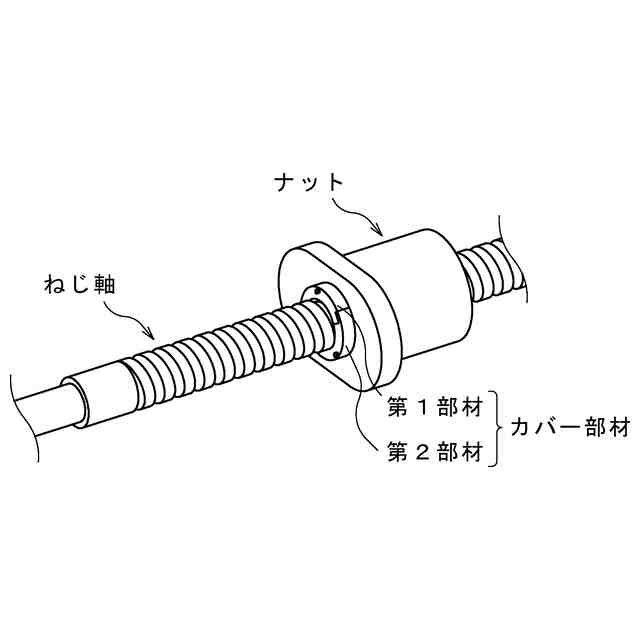

意匠に係る物品の説明本物品は、ボールねじにおけるナット等に配置されるシール部材である。本物品は、カバー部材を示す参考背面図に示されるように、筒状の枠部と、枠部の一端側に配置される環板状の支持部とを有するカバー部材を備えている。また、A-A線拡大断面図に示されるように、カバー部材における枠部内には、環状のシール材が配置されている。使用状態を示す参考斜視図を参照すると、シール材は、その内周面がねじ軸と接するように配置され、ナット側に異物が入り込むことを防止する。シール材の内周面は、多数の繊維がねじ軸と接するように配置される繊維層によって形成されていてもよい。カバー部材は、第1部材と第2部材とを含んで構成されている。第1部材と第2部材とは、互いの境界部分を着脱させることで、ねじ軸の任意の部分から取り付け可能である。本物品は、軸方向の外側に他のシール部材や他の支持部材等を重ねて使用することもできる。

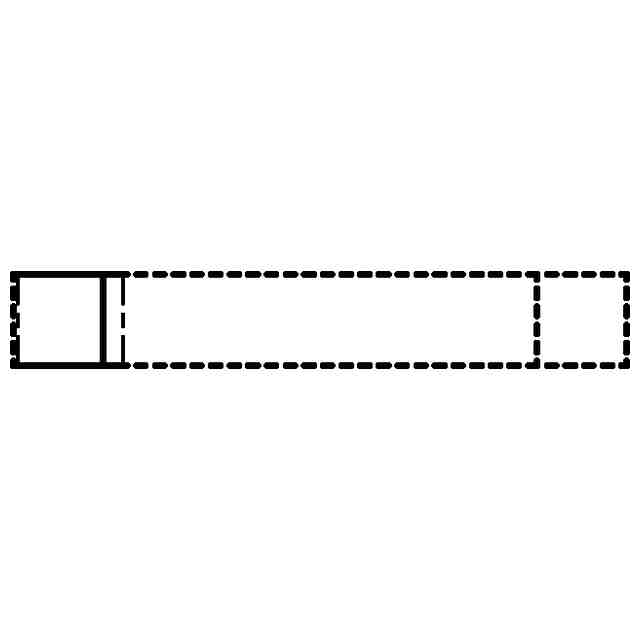

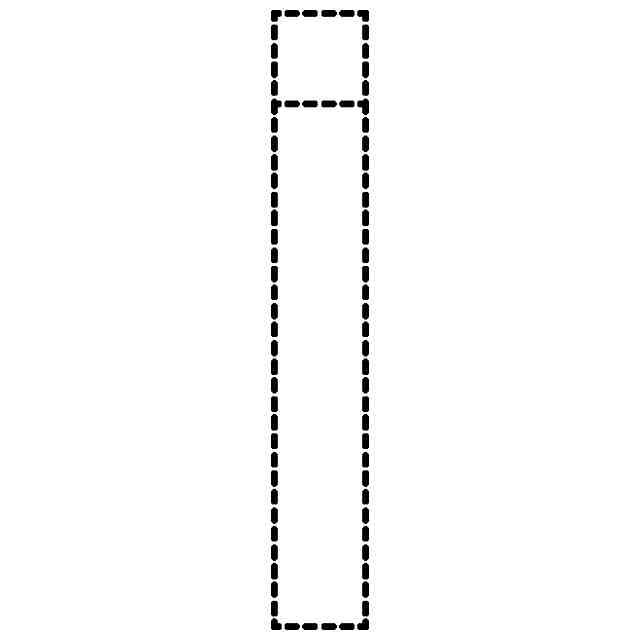

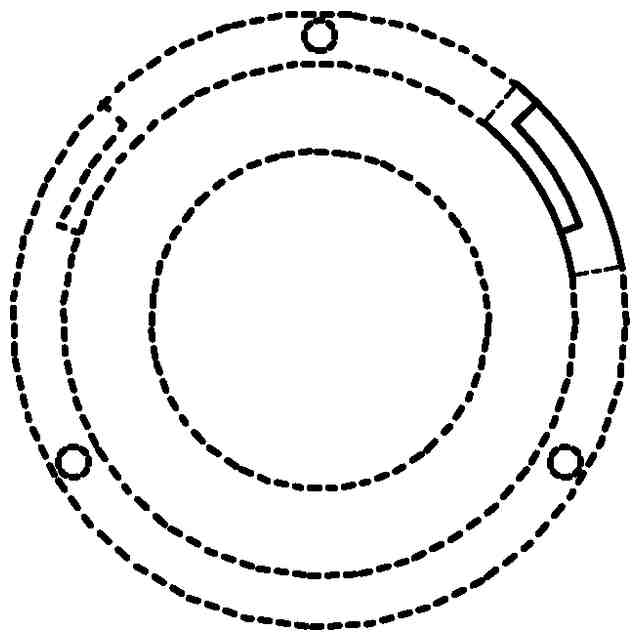

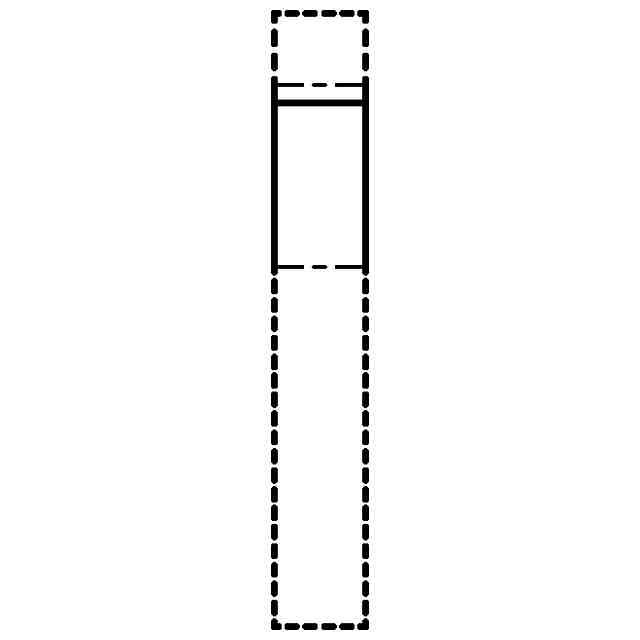

意匠の説明A-A線拡大断面図を含めて、実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
