発行日2025-01-24
公報種別意匠公報(S)
登録番号1789800
登録日2025-01-16
意匠に係る物品部品保持具
意匠分類K9-0(産業用機械器具汎用部品及び付属品)
出願番号2024005822
出願日2024-03-21
意匠権者三機工業株式会社
代理人弁理士法人山田特許事務所

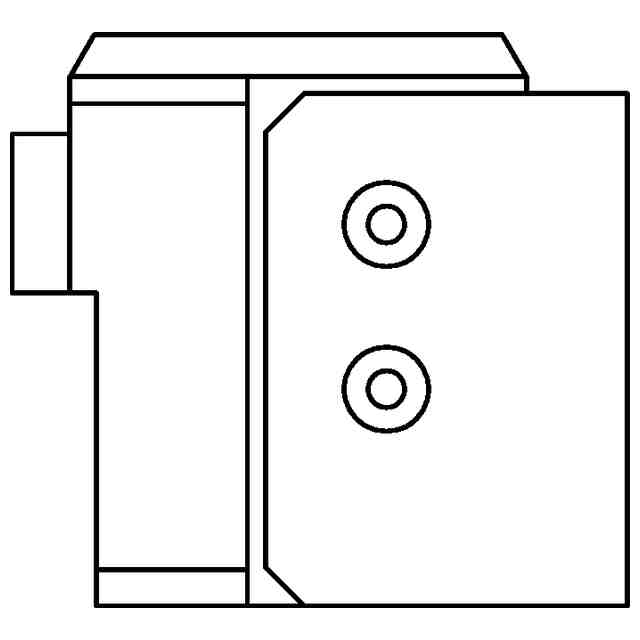

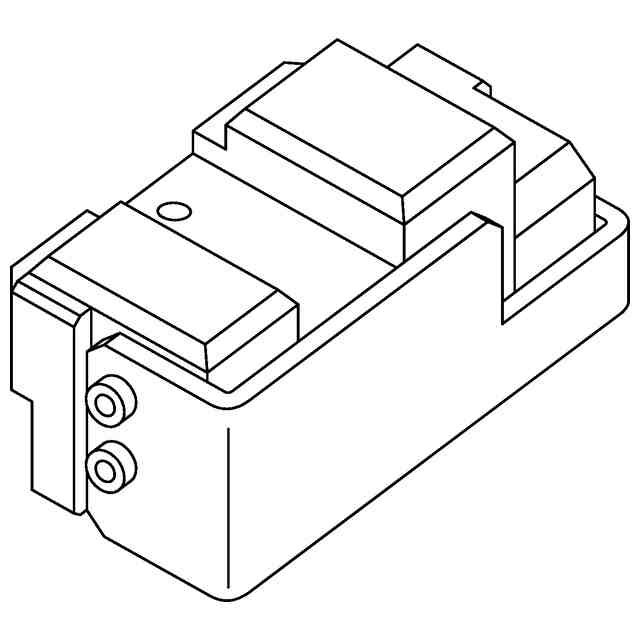

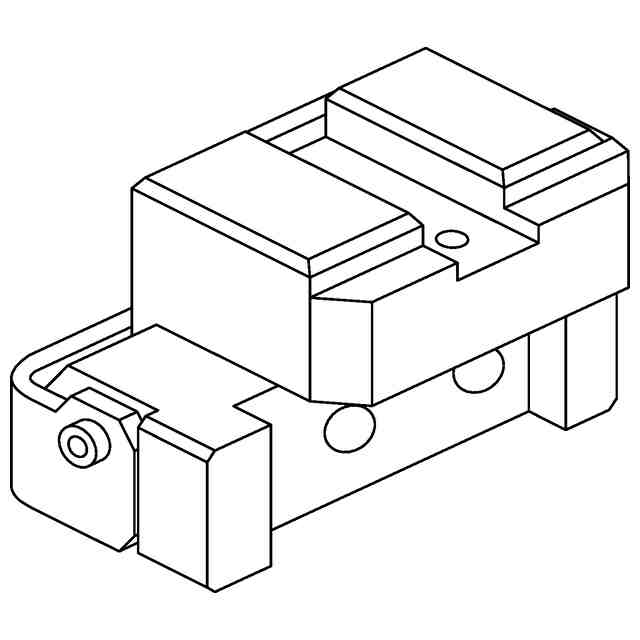

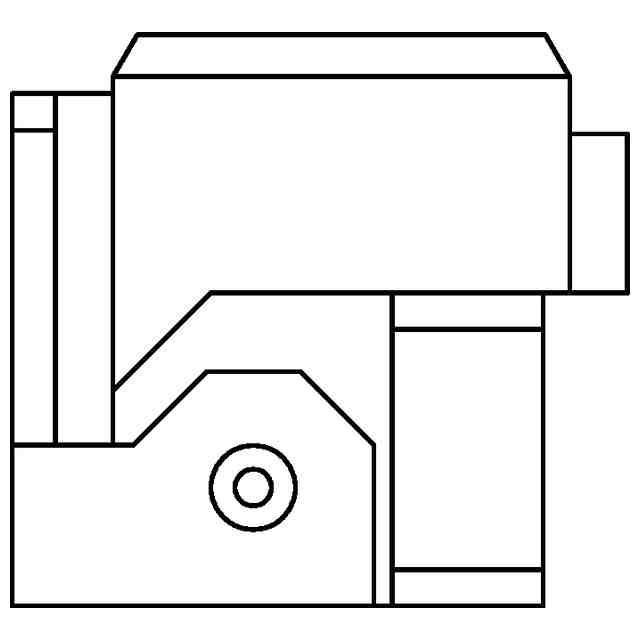

意匠に係る物品の説明本物品は、板状の部品を保持するよう設計された部品である。全体として略直方体状をなす(ただし、各部には切欠きや突起等の形状が適宜設けられている)本体部には、左側面から前面、右側面にかけて、これらの面を覆うようにコの字型の板状の部材(鞘部)が取り付けられる。コの字型の鞘部は、本体部の前面を覆う主面と、その左右両端から直角に折れ曲がる形で本体部に向かって伸びる左端面および右端面を備えて構成されている。鞘部の右端面と左端面はそれぞれ本体部の左側面と右側面に固定され、主面は本体部の前面との間に隙間を形成するように、本体部の前面に対しやや離れて支持されている。鞘部の主面と本体部の前面との間に、保持対象である板状の部品が差し込まれ、ここで保持される。本体部には、背面から前面までを貫通する2個の孔が設けられており、ここに背面側からボールプランジャが差し込まれ、該ボールプランジャの先端は、本体部の前面で、鞘部の主面の裏側にあたる位置に露出する。本物品の支持対象である板状の部品は、本体部の前面と鞘部の主面の間に差し込まれるが、その際、より正確には、本体部の前面に露出したボールプランジャの先端と、鞘部の主面との間に、前記板状の部品が差し込まれる。ボールプランジャの先端は、該ボールプランジャの内部に設けられた弾性体により先端方向に向かって付勢されており、これにより、前記ボールプランジャの先端と前記鞘部の主面の間に差し込まれた前記板状の部品は、前記鞘部の主面の裏側に押し付けられる。こうして、前記板状の部品は本物品に良好に保持される。本体部の上面における背面寄りの位置には、前記本体部を上下に貫通する孔が設けられており、ここに締結具等をねじ込むことにより、本物品の全体が別の装置等に取り付けられるようになっている。
