意匠ウォッチ

発行日2025-02-10
公報種別意匠公報(S)
登録番号1790899
登録日2025-01-31
意匠に係る物品耐震用固定具
意匠分類K9-3(産業用機械器具汎用部品及び付属品)
出願番号2024016322
出願日2024-08-06
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

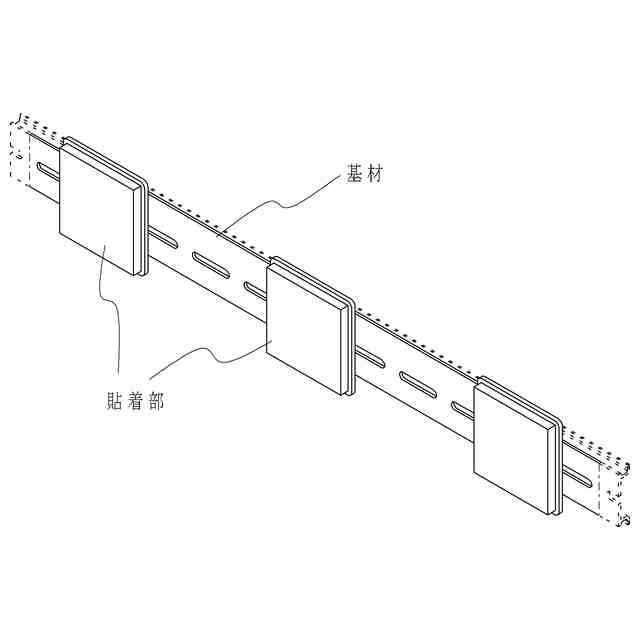

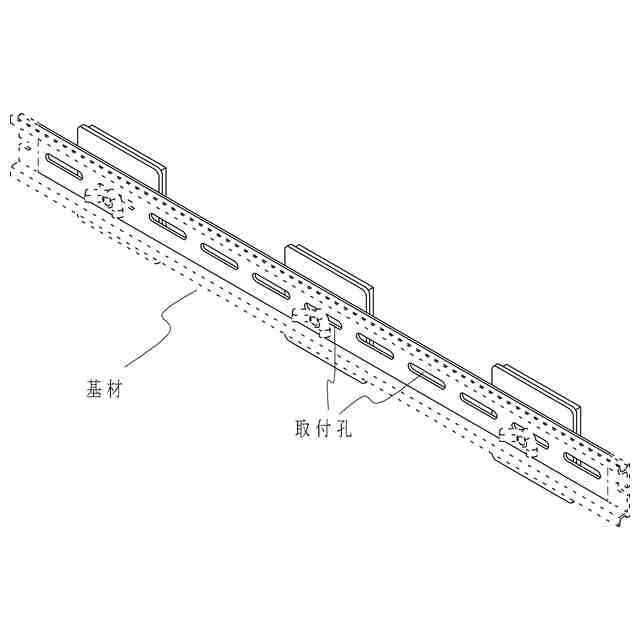

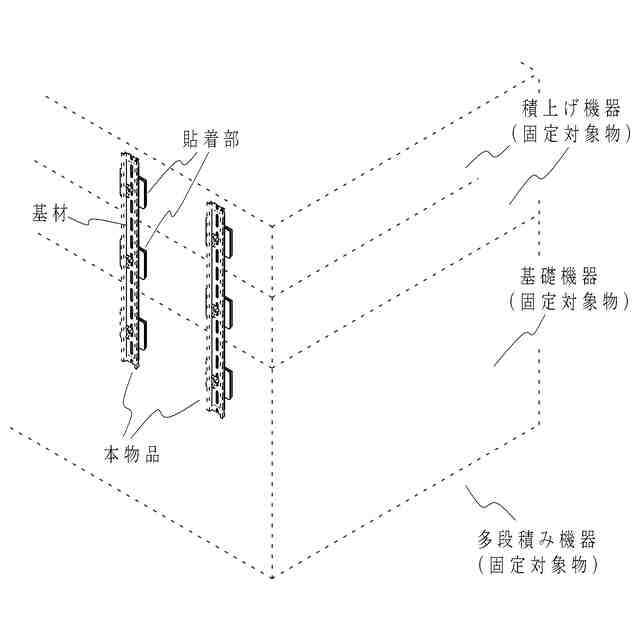

意匠に係る物品の説明本物品は、固定対象物を固定し地震による滑り移動や転倒を防止するための耐震用固定具に関するものである。参考斜視図1、2及び使用状態参考図により説明すると、本物品は、基材に設けられた複数の取付孔から選択して複数の貼着部が設けられてなり、固定対象物としての基礎機器の上に積上げ機器が積み上げられてなる多段積み機器において、前記貼着部で貼り着けられて基礎機器と積上げ機器とに亘って一体的に固定することができ、地震による積上げ機器同士であったり積上げ機器と基礎機器との滑り移動やズレを防止することができる。また、本物品は、前記貼着部が設けられる前記取付孔を選択することで前記貼着部の間隔を積上げ機器の高さに合わせて調整することができる。

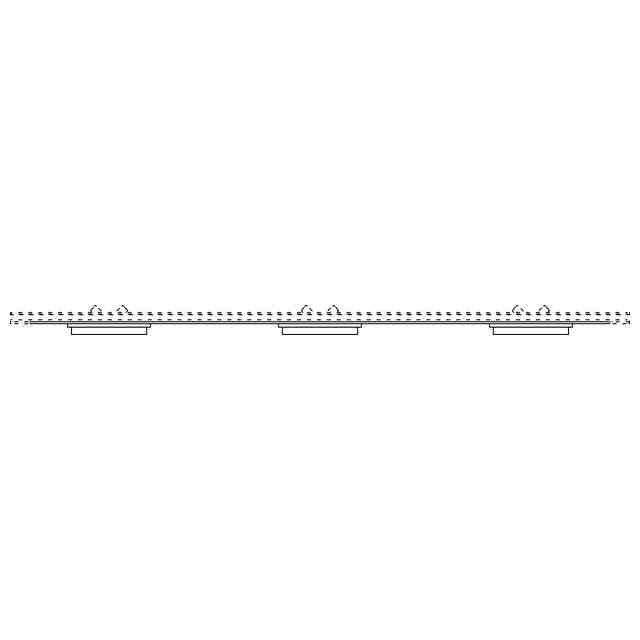

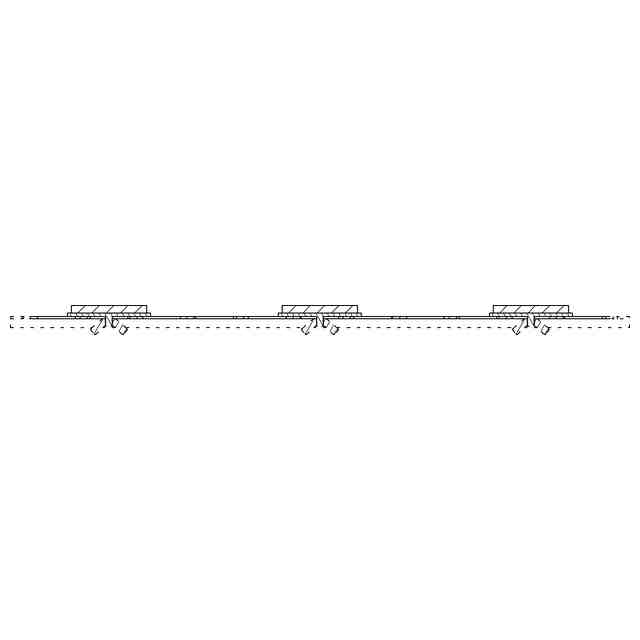

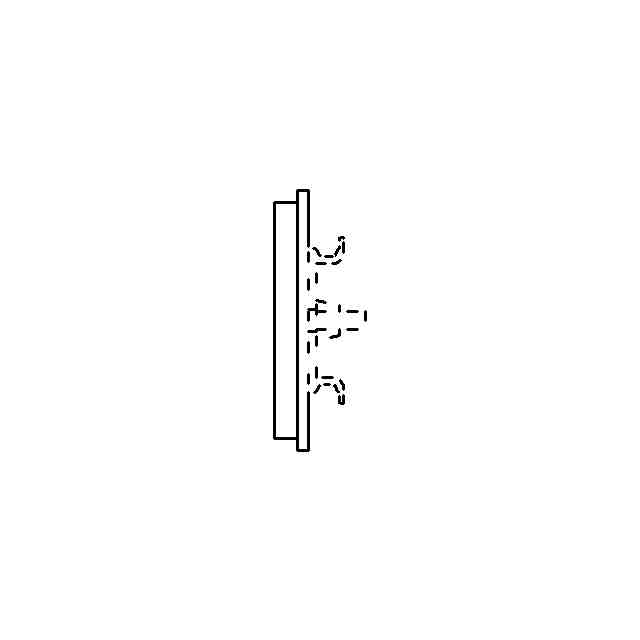

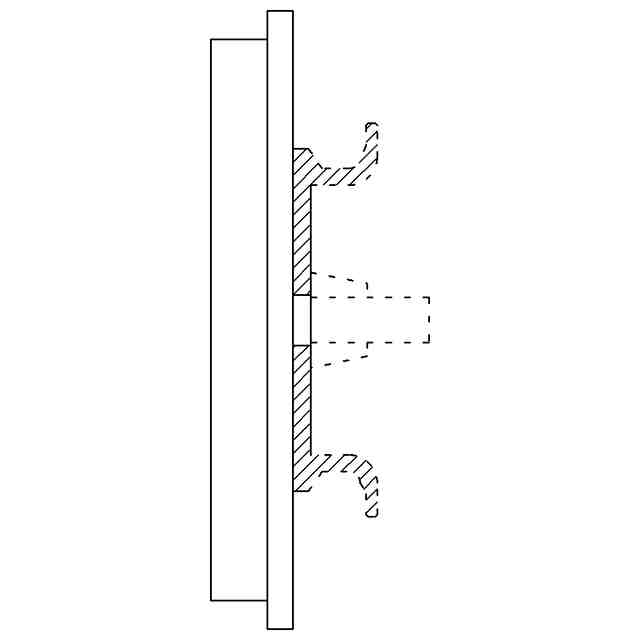

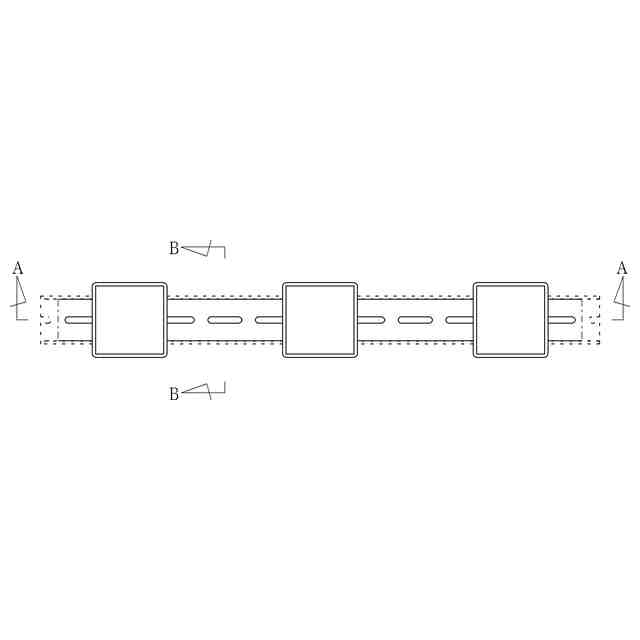

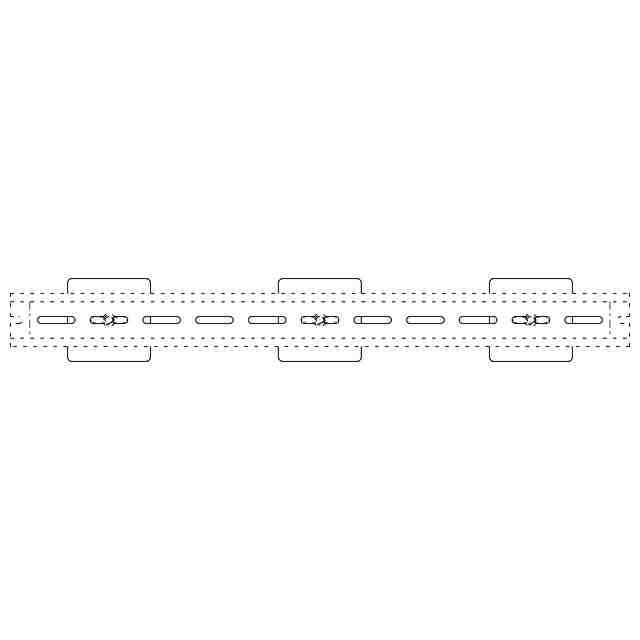

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図及び拡大B-B線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。底面図は平面図と、左側面図は右側面図と、それぞれ対称に表れる。

関連意匠
