意匠ウォッチ

発行日2025-11-04
公報種別意匠公報(S)
登録番号1812084
登録日2025-10-24
意匠に係る物品罫書き用ゲージ
意匠分類K1-05(利器及び工具)
出願番号2025007862
出願日2025-04-18
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人東海特許事務所,弁理士法人Vesta国際特許事務所
意匠に係る物品の説明本物品は、建築物のコンクリート躯体を打設するための型枠等にボイド管等が配置される位置を罫書く際に使用する罫書き用ゲージに関するものである。使用状態参考図により説明すると、本物品は、ボイド管の中心位置を罫書くための中心罫書き溝と、前記ボイド管の外径を示す円を罫書くための複数の周方向罫書き溝が形成された円形罫書き部とからなり、当該円形罫書き部は前記中心罫書き溝に対して周方向に回転するように組付けられており、前記周方向罫書き溝に筆記具の先端を挿し込んで周方向に引きまわして前記ボイド管の外径を示す円形を罫書くことができる。

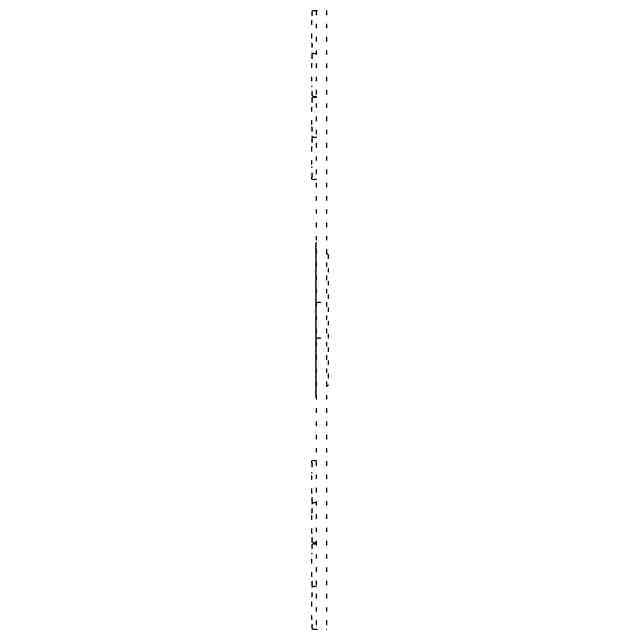

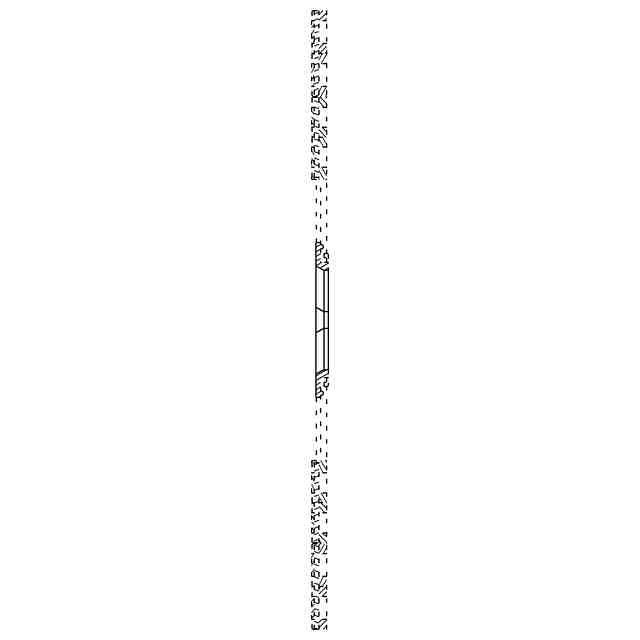

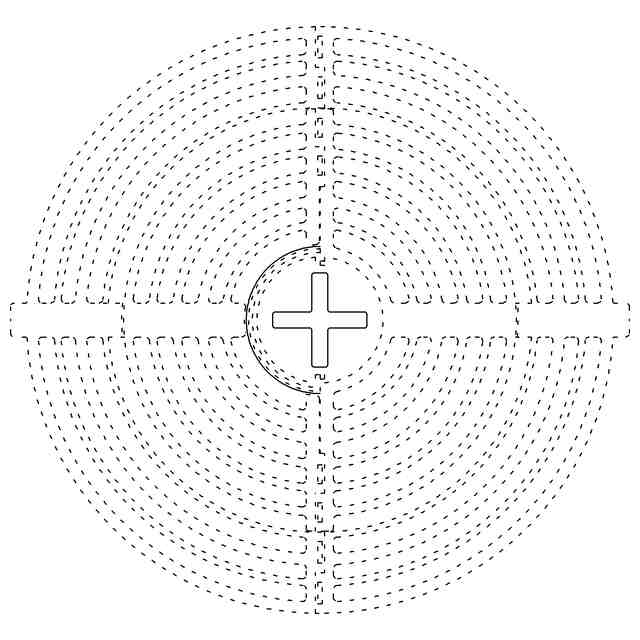

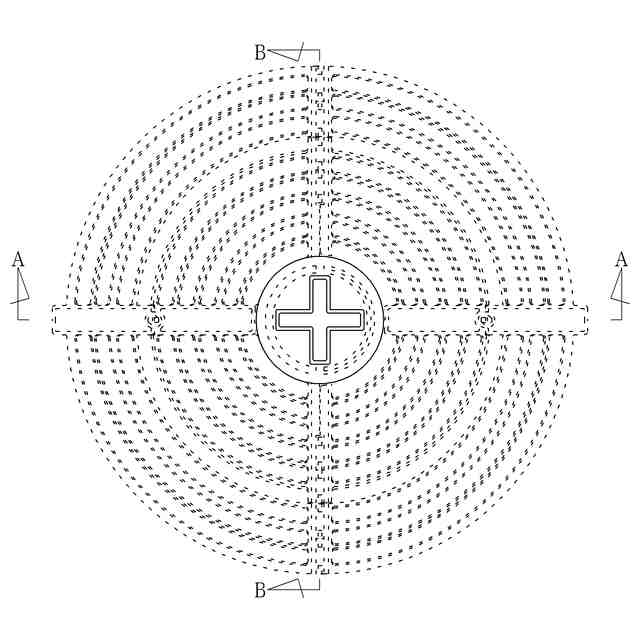

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図及びB-B線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。底面図は平面図と、左側面図は右側面図と、それぞれ対称に表れる。

関連意匠
