意匠ウォッチ

発行日2025-10-14
公報種別意匠公報(S)
登録番号1810563
登録日2025-10-03
意匠に係る物品罫書き用ゲージ
意匠分類K1-05(利器及び工具)
出願番号2025007861
出願日2025-04-18
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人東海特許事務所,弁理士法人Vesta国際特許事務所

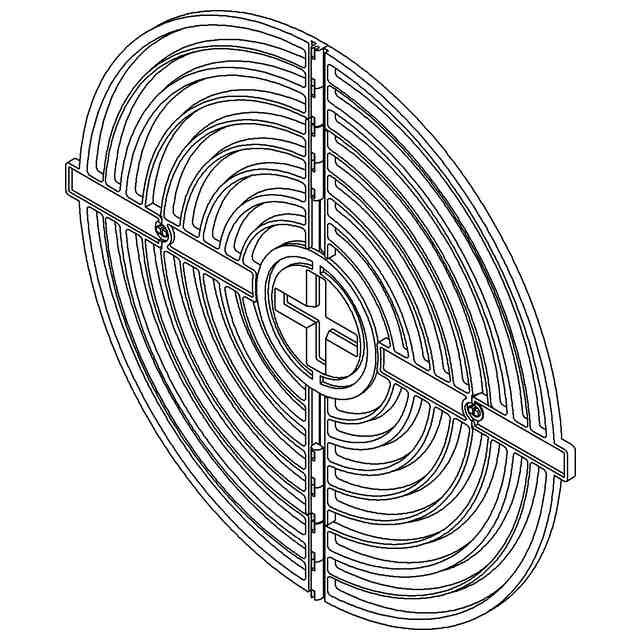

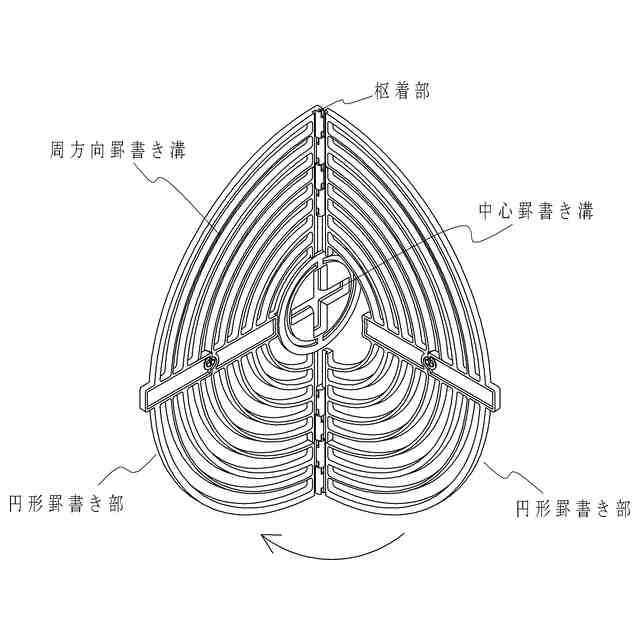

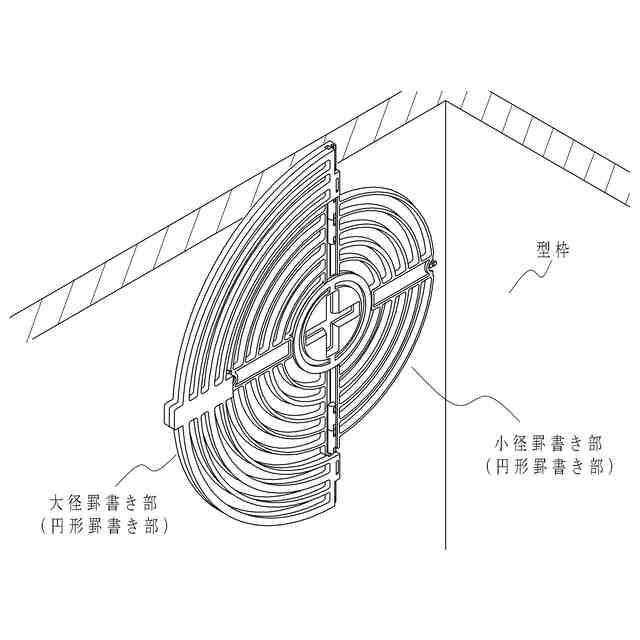

意匠に係る物品の説明本物品は、建築物のコンクリート躯体を打設するための型枠等にボイド管等が配置される位置を罫書く際に使用する罫書き用ゲージに関するものである。使用状態参考図1及び2により説明すると、本物品は、ボイド管の中心位置を罫書くための中心罫書き溝と、前記ボイド管の外径を示す円を罫書くための複数の周方向罫書き溝が形成された円形罫書き部とが組付けられてなり、前記円形罫書き部は枢着部によって折りたたみ可能に形成されている。さらに、使用状態参考図2のように前記円形罫書き部を構成する大径罫書き部は、同じく円形罫書き部を構成する小径罫書き部とは独立して折りたたむことが可能であり、本物品を罫書き面とは別の型枠に接触するような位置で使用する場合、前記大径罫書き部だけを折りたたんで使用することができる。

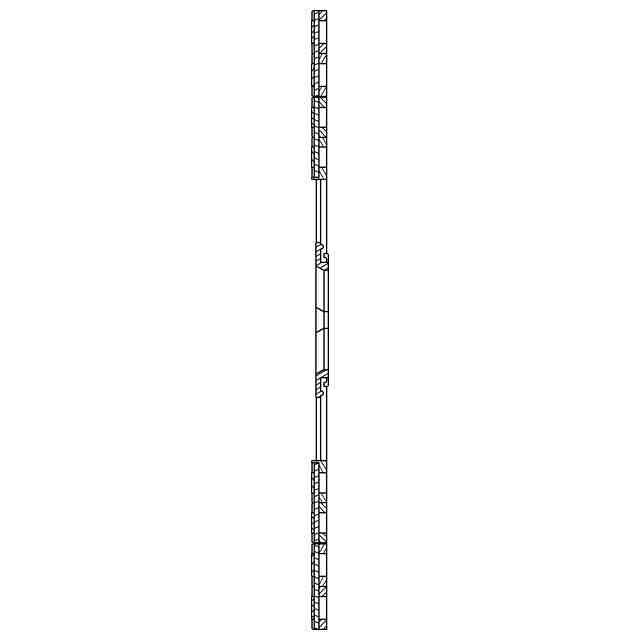

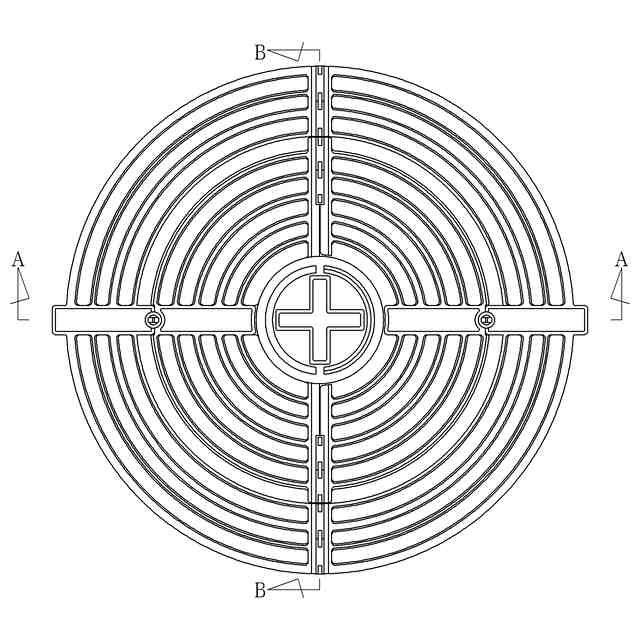

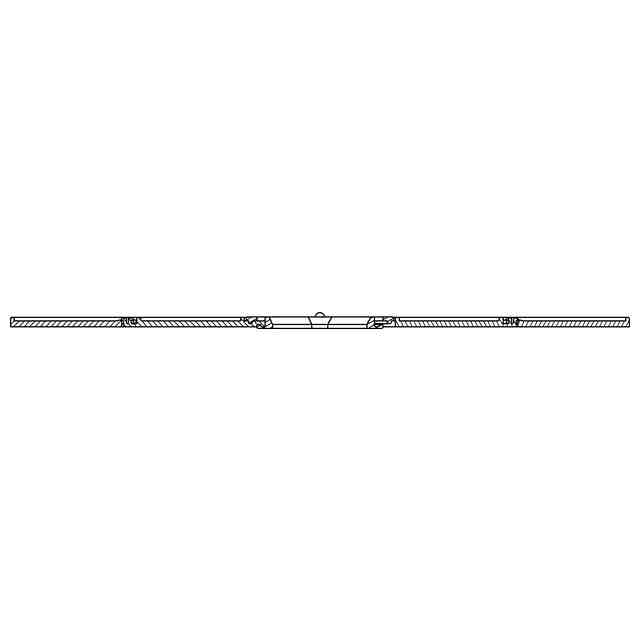

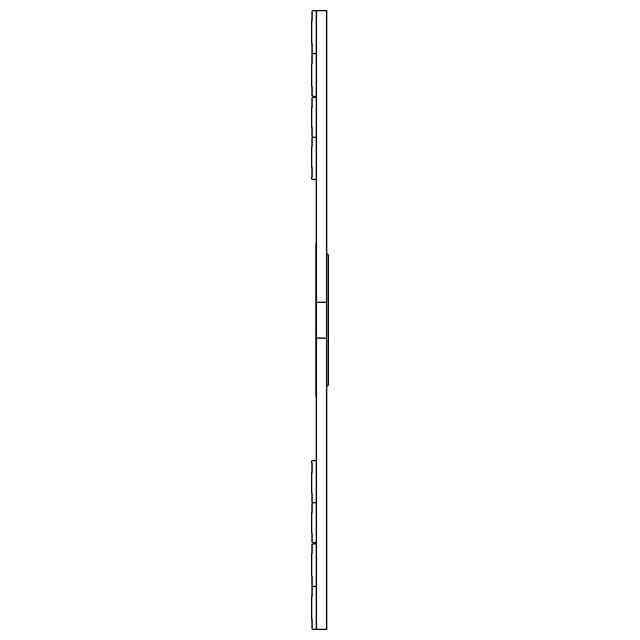

意匠の説明底面図は平面図と、左側面図は右側面図と、それぞれ対称に表れる。

関連意匠
