発行日2025-02-10
公報種別意匠公報(S)
登録番号1790897
登録日2025-01-31
意匠に係る物品耐震用固定具
意匠分類K9-3(産業用機械器具汎用部品及び付属品)
出願番号2024016168
出願日2024-08-05
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人Vesta国際特許事務所

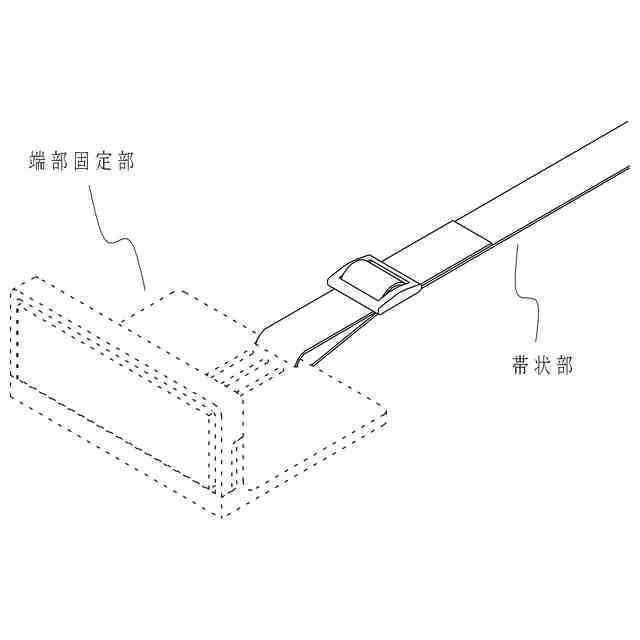

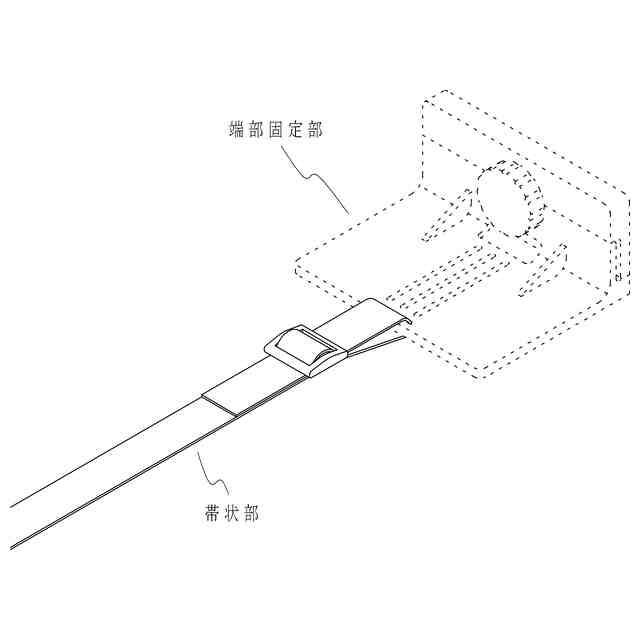

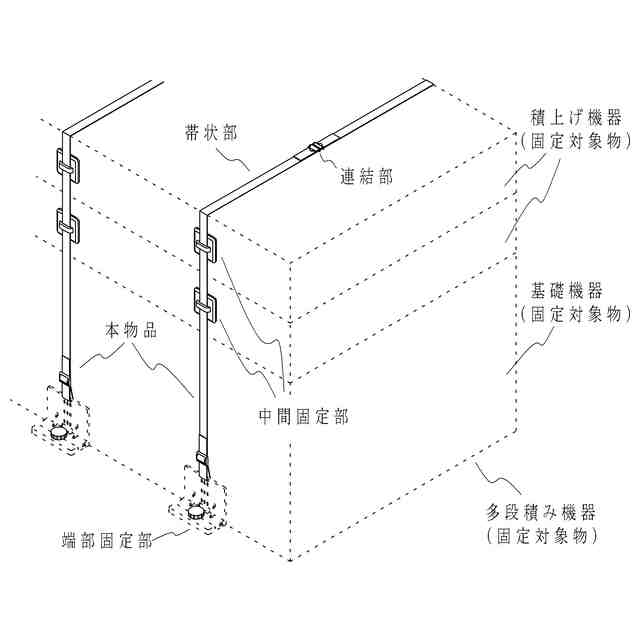

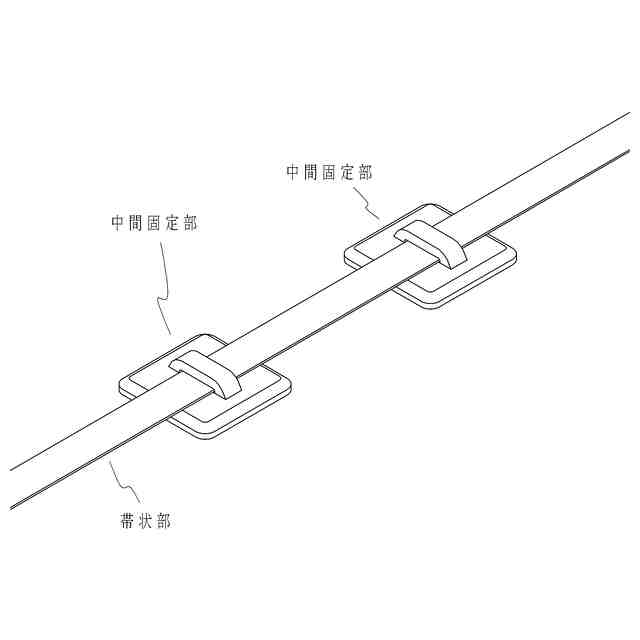

意匠に係る物品の説明本物品は、固定対象物を固定し、地震による当該固定対象物の滑り移動や転倒を防止するための耐震用固定具に関するものである。参考斜視図1乃至4及び使用状態参考図により説明すると、本物品は、連結部により連結されて長さ調節が可能な帯状部と、当該帯状部の長手方向の両端にあって固定対象物の設置面に固定される端部固定部と、前記帯状部の中間にその長手方向に摺動して位置調整可能な複数の中間固定部と、を備えてなる。そして、固定対象物としての基礎機器の上に積上げ機器が積み上げられてなる多段積み機器の基礎機器と積上げ機器とを一体的に設置面に固定することができ、前記多段積み機器の地震による滑り移動や転倒を防止することができる。また、積上げ機器の位置に合わせて中間固定部を位置調整し、多段積み機器全体の大きさに合わせて前記連結部で前記帯状部を長さ調整することができる。

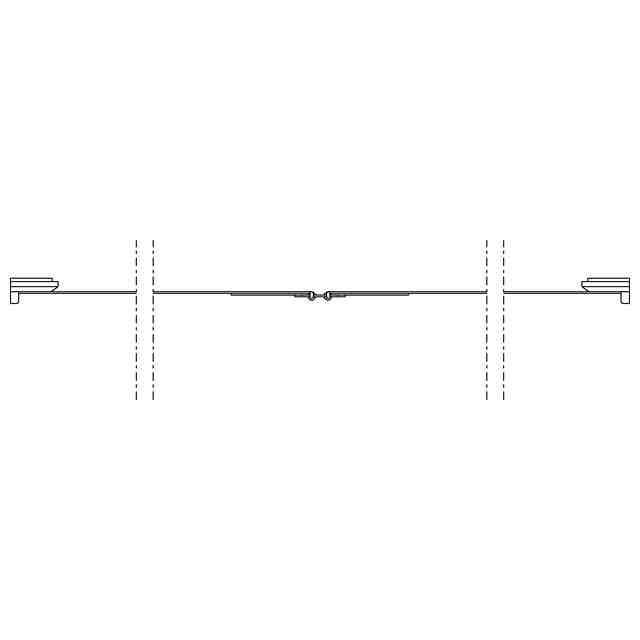

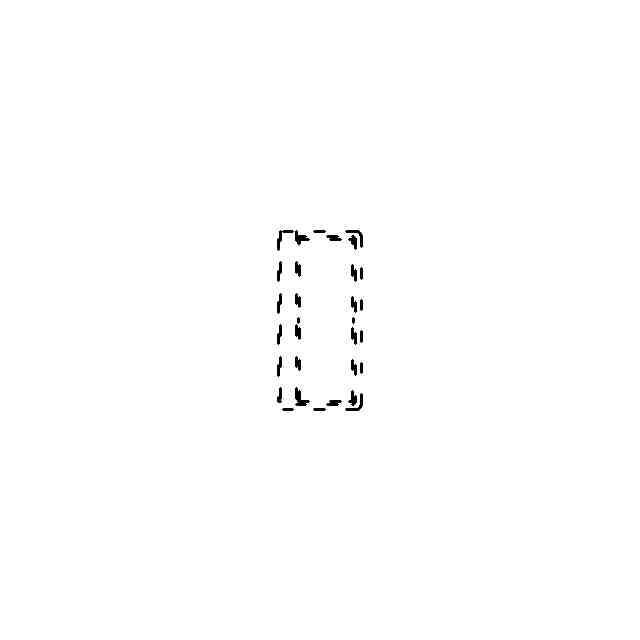

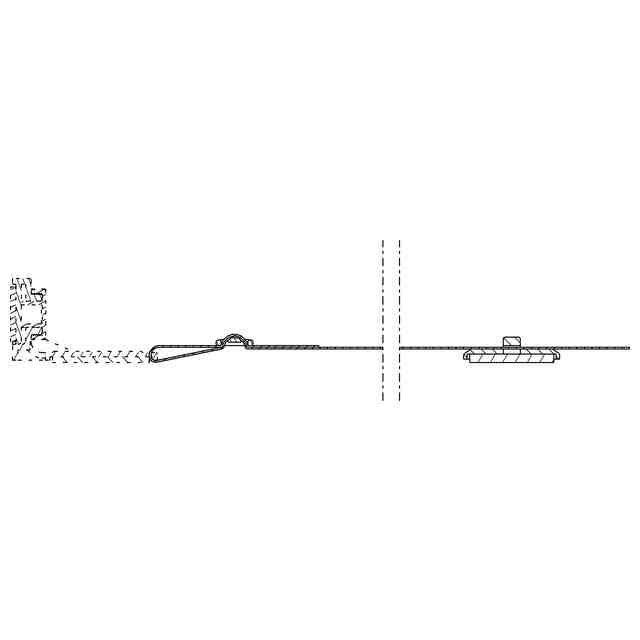

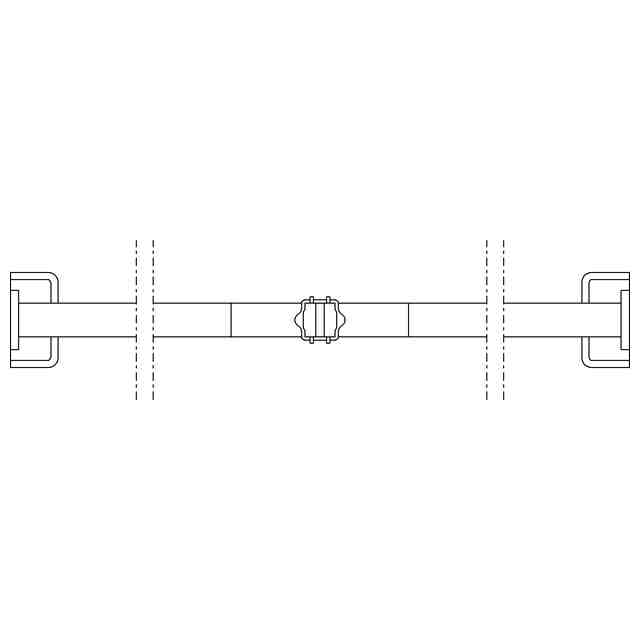

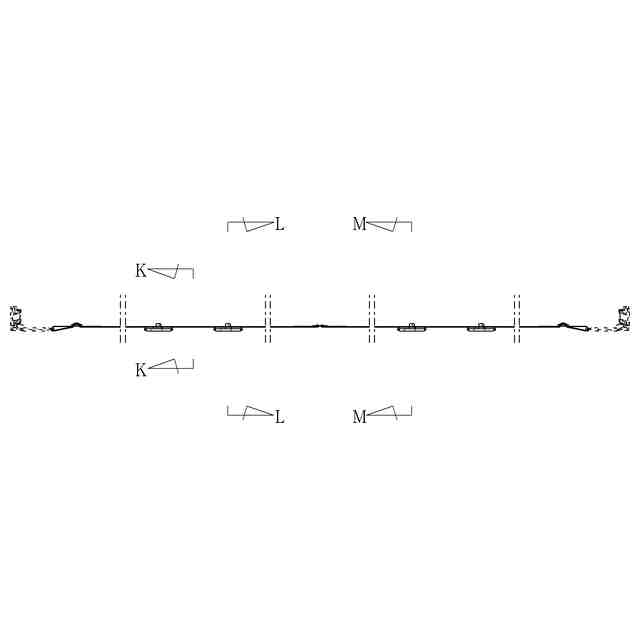

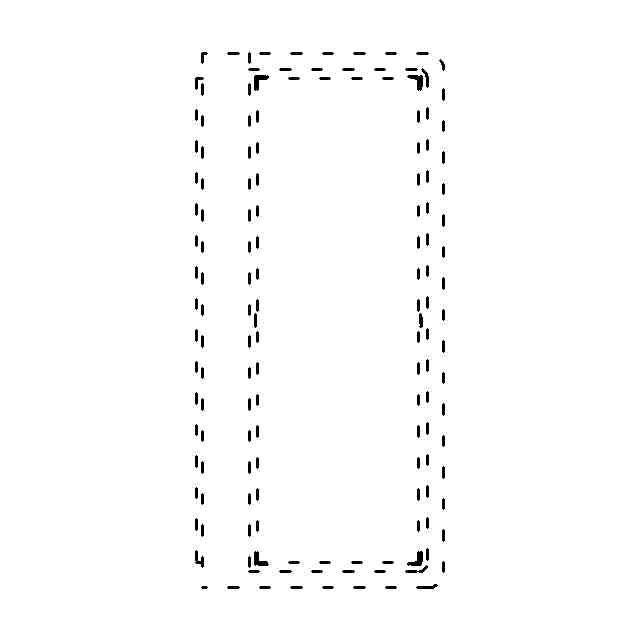

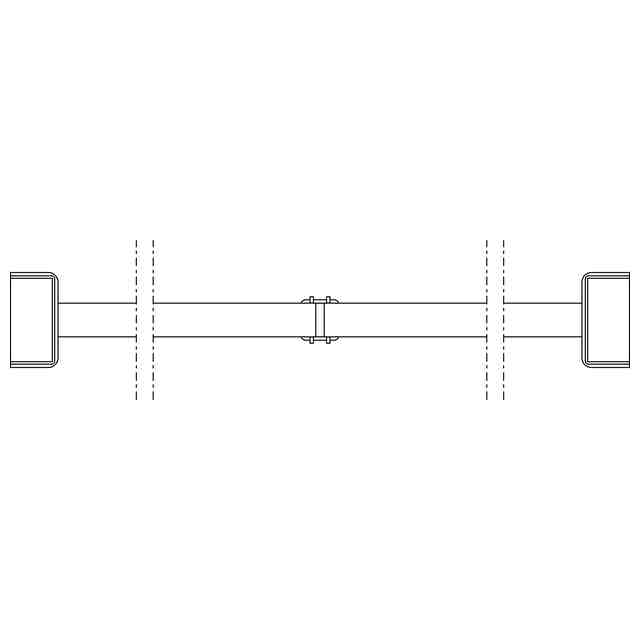

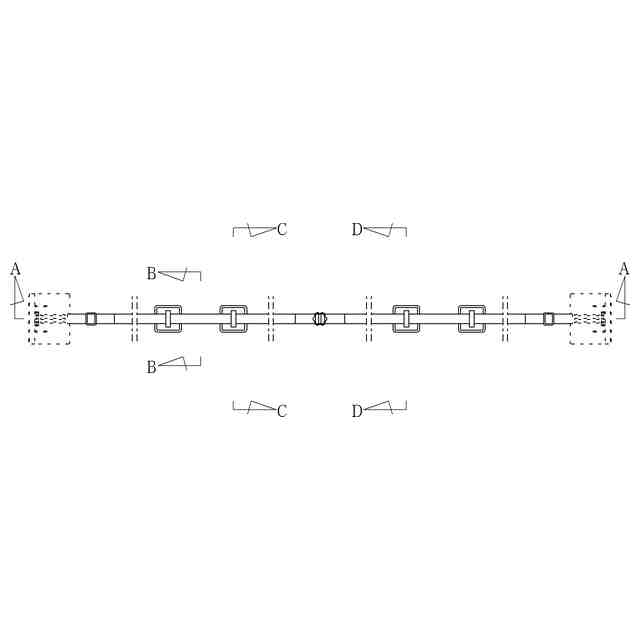

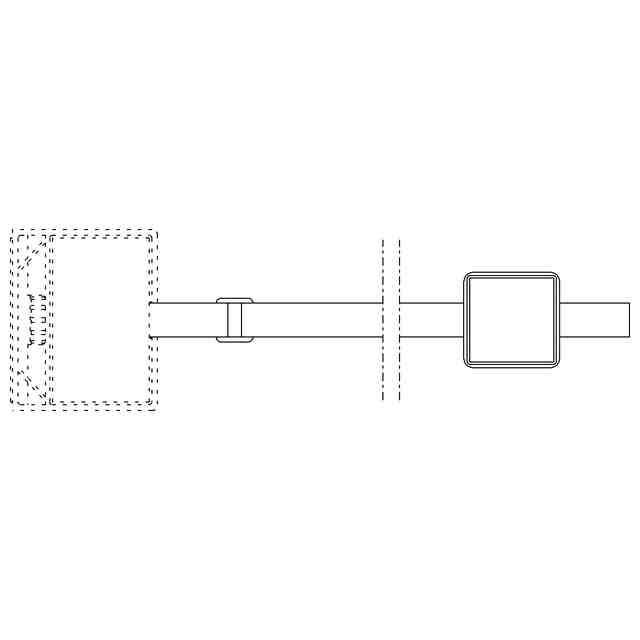

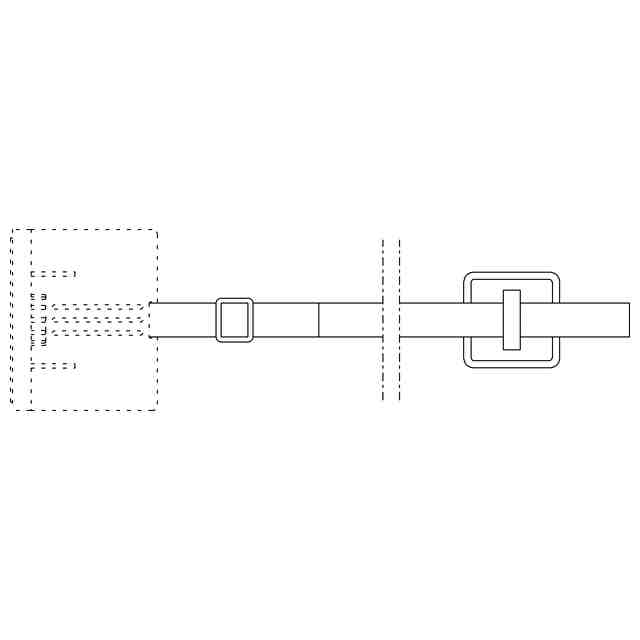

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。底面図は平面図と、右側面図は左側面図と、それぞれ対称に表れる。図面中、省略部分は願書添付図面上2cmである。

関連意匠
