発行日2025-04-28
公報種別意匠公報(S)
登録番号1797280
登録日2025-04-18
意匠に係る物品コンベヤベルト用ローラ
意匠分類G1-192(運搬、昇降又は貨物取扱い用機械器具)
出願番号2024016472
出願日2024-08-07
意匠権者三和テクノ株式会社
代理人個人,個人

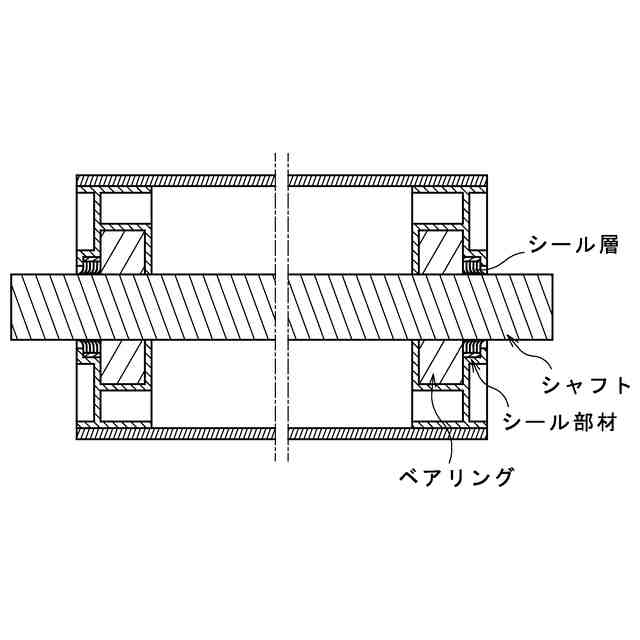

意匠に係る物品の説明本物品は、ベルトコンベヤ等のコンベヤ装置に配置されるコンベヤベルト用ローラである。本物品は、各部の機能を示す参考断面図に示すように、シャフトを囲むように配置されるシール部材を備えている。シール部材は、シャフトの軸方向においてベアリングの外側に配置され、ベアリングに異物が侵入することを防止する。シール部材は、シャフトに接するように配置されるシール層を備える。シール層は、多数のパイル糸を含むカットパイル層である。

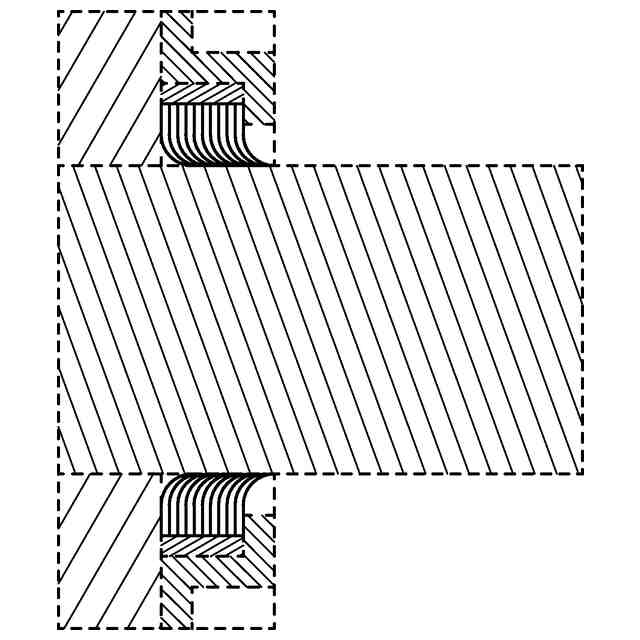

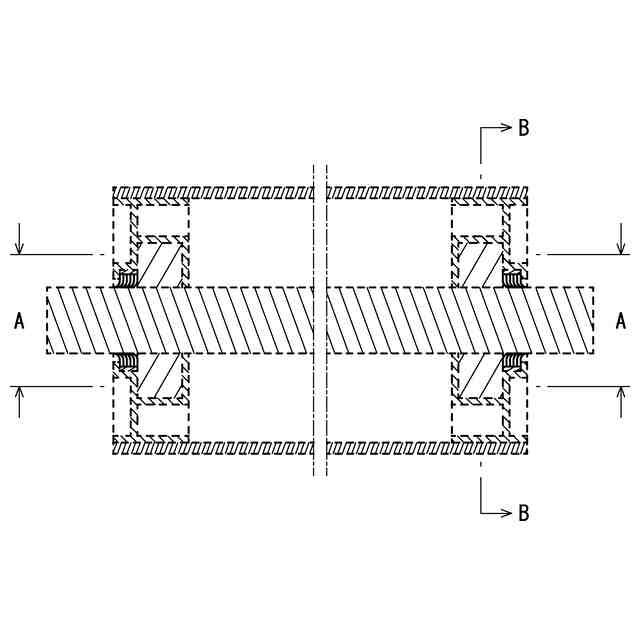

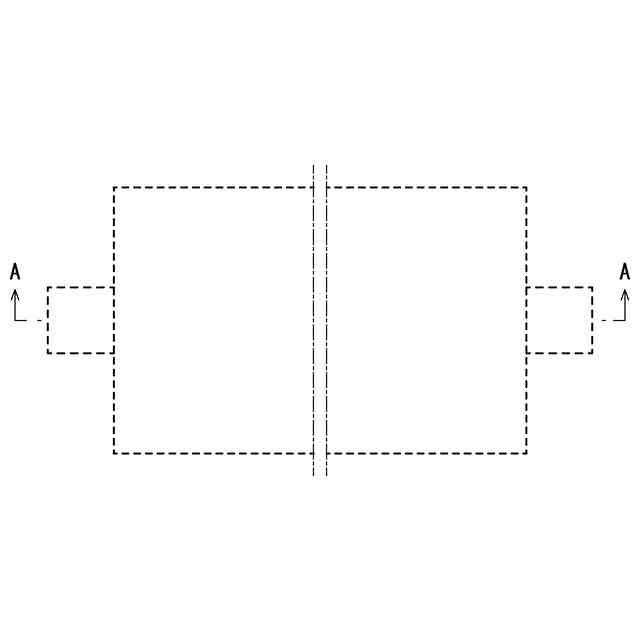

意匠の説明A-A線断面図を含めて、実線で表した部分が部分意匠として意匠登録を受けようとする部分である。背面図、平面部および底面図は正面図と同一に表れるので省略する。左側面図は右側面図と同一に表れるので省略する。2本の一点鎖線は、長尺部分の中間省略を示すものである。
この意匠をJ-PlatPatで参照する
