意匠ウォッチ

発行日2025-09-16
公報種別意匠公報(S)
登録番号1724400
登録日2022-09-01
意匠に係る物品掴線器
意匠分類G1-040(運搬、昇降又は貨物取扱い用機械器具)
出願番号2022003750
出願日2022-02-25
意匠権者株式会社永木精機
代理人個人,個人

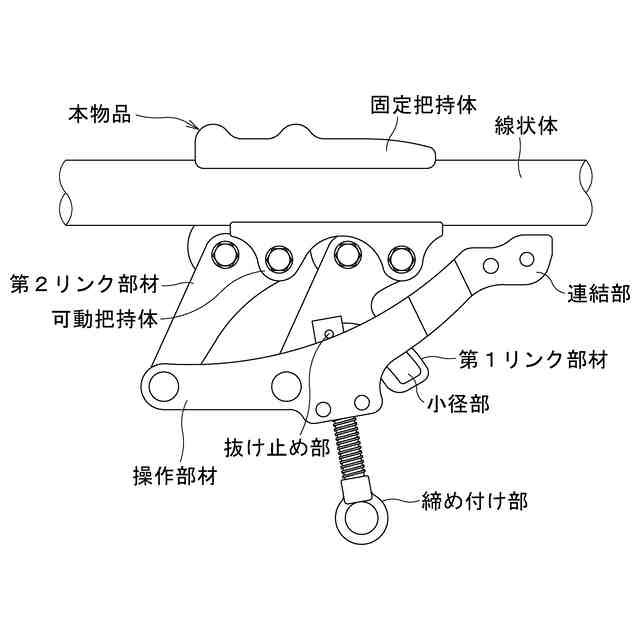

意匠に係る物品の説明本物品は、電力の送電線及び配電線などの線状体の張線作業に使用される線状体を掴持する掴線器である。使用状態を示す参考図1に示すように、本物品は、本物品の連結部を介して棒状伸縮器の両端に連結され、線状体を掴持させて線状体を引き寄せるために使用される。本物品は、例えば被覆電線の切り分け工事を行う際に、切り分ける部位に緩みを生じさせるために使用される。線状体を掴持する手順は、使用状態を示す参考図2に示すように、まず、本物品の締め付け部を回転させて、固定掴線体と可動掴線体との間の長さを線状体の線径よりも長くする。ここで、本物品の締め付け部を回転させると抜け止め部が第1リンク部材の小径部を摺動する。それに伴って、操作部材に枢着された第1リンク部材および第2リンク部材と、可動把持体とが回動し、固定把持体と可動把持体との間の長さを調整することができる。次に、線状体の掴持箇所まで本物品を持ち上げる。そのあと、線状体の掴持箇所において、本物品の固定掴線体と可動掴線体との間に線状体を配置し、本物品の締め付け部を回転させて、固定掴線体と可動掴線体との間を短くする。このようにして、固定掴線体と可動掴線体との間に配置された線状体を掴持することができる。

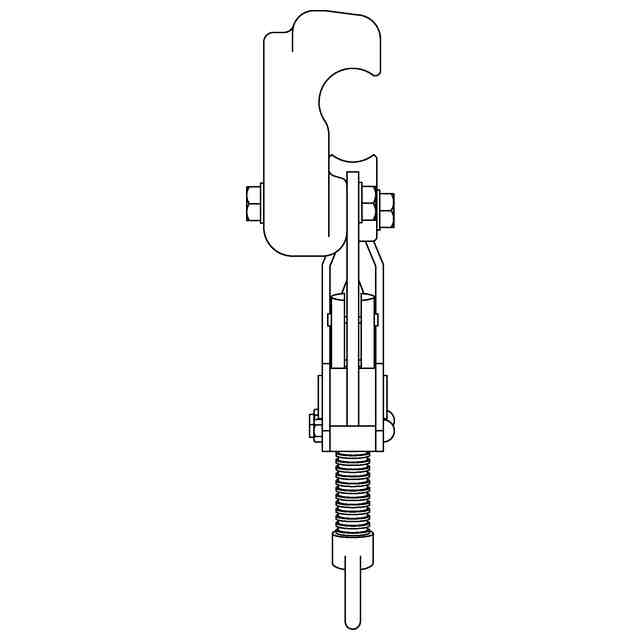

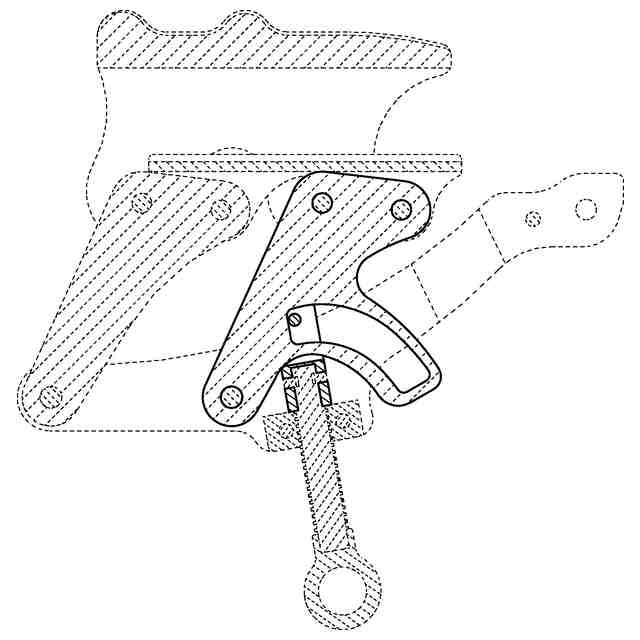

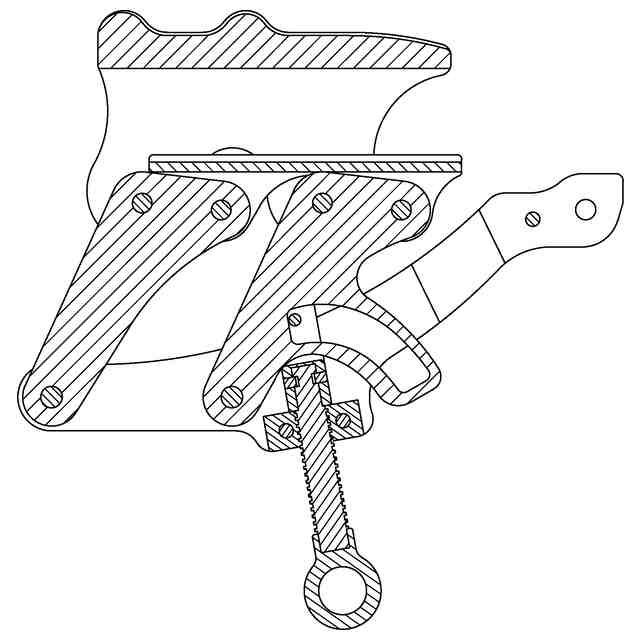

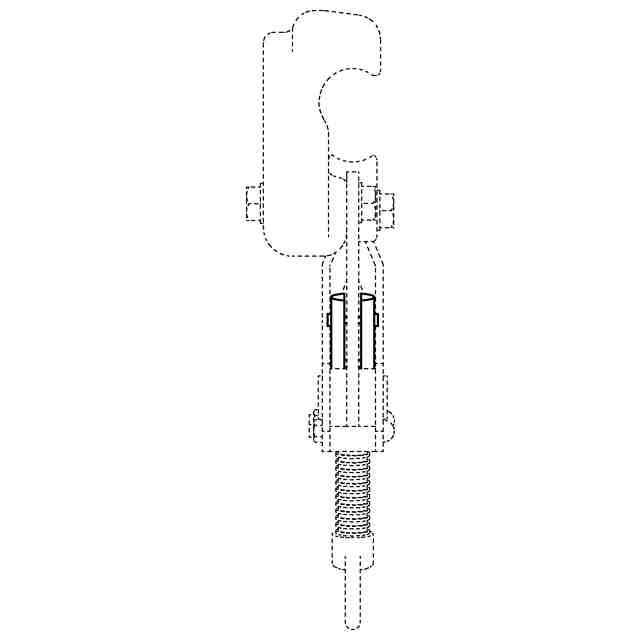

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。

関連意匠
